Çşitli model Nokia tuş takımı devreleri. aşağıdadır.Uyumluluk şeması kadar önemli olan entegrelerin yönüdür.

Lütfen her telefonun kendi şemasından entegenin yönünü belirleyip değişim işlemini ona göre yapınız.
Bu entegre elektromanyetik etkilere karşı hassastır.Ayrıca sıvı temas sonrası temizlik yaptığınızda bu işlemin yetersiz kaldığını ve değiştirmeniz gerektiğini görebilirsiniz.

EMIF-10-1K010F2
1110/1200/1600/1650/2310/3220/5140/5140i/6020/6021/6030/6060/6070/
6080/6101/6103/6230/6670/7260/7360/7610/E60/E62/E70.

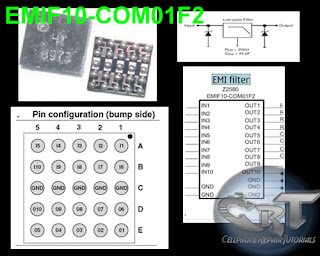

EMIF10-COM01F2
2865/3120c/3230/3250/5200/5300/5500/6085/6125/6131/6131NFC/6136/6500/
6151/6170/6230i/6233/6260/6263/6267/6270/6280/6500c/6630/6680/6681/
7270/7280/7370/7373/7380/7710/7900/8800ARTE/9300/9300i/9500/E50/
E61/E61i/N70/N71/N72/N73/N77/N80/N81/N82/N90/N92/N93/N93i/
N95/N95-8GB.
___________

EMIF10-1K010F1
3200/3600/3650/5100/6200/6220/6310/6310i/6510/6600/6610/6610i/
6800/6820/7200/7210/7250/7250i/8910i.
_________

EMIF10-LCD02F3
1680c/2600c/2610/2626/2630/2660/2760/3110c/3500c/3555/5000/5610/5700/6110c/
6120c/6121c/6124c/6210n/6220c/6290/6300/
6301/6500s/6555/6650f/7390/7500/8600/
E51/E65/E66/N78.
___________
