666 Weixiuzhe DM01 Chip Tester & Programlayıcı Kullanım Rehberi


✍️ Yazan: Mert Cep Telefonu Tamir Kursu
www.ceptelefonutamirkursu.com

666 Weixiuzhe DM01 Chip Tester & Programlayıcı Kullanım Rehberi: iPhone Baseband EEPROM, Logic Çip ve UART Arıza Teşhis Kılavuzu

Kategori: Yazılım & EDL
Tarih: 2026-08-13
Okuma Süresi: 45 dk
Seviye: Uzman


Teknik Giriş Katmanı
Anakart & Donanım

Ölçüm & Teşhis
Mert Tamir Kursu

Çözüm & Rapor
%100 Başarı

www.ceptelefonutamirkursu.com

📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)

Özet & Uzman Notu: 666 / Weixiuzhe DM01 Chip Tester & Programmer cihazının kullanım amacı, teknik özellikleri, iPhone Baseband EEPROM (şebeke çipi) okuma/yazma, Logic EEPROM aktarımı ve Android Qualcomm/MTK UART boot log arıza teşhis rehberi. Yazan: Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com).

İçindekiler ve Hızlı Erişim Navigasyon Menüsü

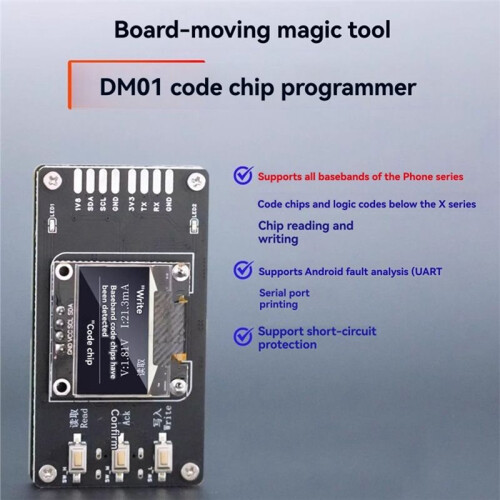

666 / Weixiuzhe DM01 Chip Tester Nedir? Temel Özellikleri ve Donanım Mimarisi

1. 666 / Weixiuzhe DM01 Chip Tester Nedir? Temel Özellikleri ve Donanım Mimarisi

Akıllı telefon anakart tamirinde en hassas süreçlerden biri, cihazın kimlik (IMEI), güvenlik ve kalibrasyon verilerini barındıran Baseband EEPROM (Şebeke Kod Çipi) ve Logic EEPROM çiplerinin okunması, kodlanması ve transfer edilmesidir. 666 / Weixiuzhe DM01 Chip Tester & Programmer, profesyonel teknik servisler ve mikrolehimleme uzmanları için geliştirilmiş son teknoloji taşınabilir bir programlama ve arıza tespit cihazıdır.

DM01 programlayıcı; kompakt plastik gövdesi, yüksek hızlı USB Type-C veri bağlantısı ve entegre akıllı kısa devre koruma devresi (Short Circuit Alert) sayesinde mikroskop başında çalışırken entegre yakma riskini sıfıra indirir. Cihaz, hem iOS (iPhone) hem de Android (Qualcomm Snapdragon, MediaTek MTK, HiSilicon Kirin) platformlarında çip programlama ve seri konsol (UART) arıza analizi gerçekleştirebilmektedir.

Yazan: Mert Cep Telefonu Tamir Kursu — www.ceptelefonutamirkursu.com

DM01 Chip Tester Kullanım Amaçları ve Teknik İşlevleri

2. DM01 Chip Tester Kullanım Amaçları ve Teknik İşlevleri

666 DM01 çip test ve programlama cihazı, donanımsal anakart onarımlarında çok geniş bir kullanım alanına sahiptir:

DM01 Çip Programlayıcının Temel Kullanım Amaçları:

  • iPhone Baseband EEPROM Veri Yedekleme ve Aktarımı: iPhone’larda şebeke vermeme (“Aranıyor…”, “Servis Yok”), Ayarlar > Hakkında kısmında Modem Sürümünün görünmemesi veya 3uTools yazılım atarken Error 1 / Error -1 hatalarında Baseband EEPROM verisini güvenle kopyalama.
  • Anakart Aktarımı (Board Swap / CPU-Baseband Swap): Darbeli veya sıvı temaslı tamir edilemeyen cihazlarda, CPU ve Baseband çipi ile eşleşmiş EEPROM kodunu sağlam hedef anakarta aktarırken veri bütünlüğünü sağlama.
  • iPhone Logic EEPROM & Kod Çipleri Programlama: iPhone X ve altı/üstü modellerde Logic EEPROM verilerini okuyup yazma, AOP ve sensör kalibrasyon çiplerini doğrulama.
  • Android UART Seri Konsol Arıza Teşhisi: Telefon hiç açılmadığında (Dead Boot / 0mA Akım / Elma veya Logo Dönüşü) Qualcomm, MTK ve Kirin işlemcili anakartların UART log çıkışlarını okuyarak arızalı çipi (RAM, NAND, PMIC, CPU) nokta atışı tespit etme.
  • Kısa Devre ve Bacak Temassızlığı Otomatik Tespiti: Çip sokete oturtulduğunda veya jumper telleriyle bağlandığında otomatik bacak testi yaparak bacakların doğru temas edip etmediğini kontrol etme.

Desteklenen Cihazlar, Çip Türleri ve Teknik Özellikler Karşılaştırma Tablosu

3. Desteklenen Cihazlar, Çip Türleri ve Teknik Özellikler Karşılaştırma Tablosu

Aşağıdaki tabloda 666 Weixiuzhe DM01 çip test cihazının desteklediği entegre türleri, platformlar ve kullanım senaryoları detaylandırılmıştır:

İşlev / Çip Türü Desteklenen Cihaz & Platform Kullanım Amacı & Onarım Senaryosu Bağlantı Metodu
iPhone Baseband EEPROM iPhone Tüm Seriler (4S – 15 Pro Max) IMEI/Modem Veri Yedekleme & Swap Aktarımı BGA Soketi / Test Pad / Jumper Teli
iPhone Logic Kod Çipleri iPhone 6 – iPhone X & Üstü Seriler Logic Board Swap & AOP Veri Okuma/Yazma Soket Adaptörü / Jumper Teli
Qualcomm UART Console Log Snapdragon Tüm İşlemciler (Android) Ölü Cihaz (Dead Boot) Boot Log Hata Tespiti UART TX / RX / GND Test Padleri
MediaTek (MTK) UART Log Dimensity & Helio Serisi (Xiaomi/Realme) BROM / Preloader / PMIC Hata Analizi UART TX / RX Seri Port
HiSilicon Kirin UART Log Huawei Kirin İşlemcili Modeller Fastboot / Recovery / Bootloader Log Teşhisi USB – UART Seri Adaptör

Adım Adım DM01 Programmer İle Baseband ve Logic EEPROM Okuma/Yazma Kılavuzu

4. Adım Adım DM01 Programmer İle Baseband ve Logic EEPROM Okuma/Yazma Kılavuzu

Baseband veya Logic EEPROM çipini okuyup yedeklemek için şu teknik işlem adımları izlenmelidir:

Adım 1: DM01 PC Yazılımının Kurulumu ve Cihaz Bağlantısı

DM01 cihazını paket içeriğindeki orijinal Type-C kablosu ile bilgisayara bağlayın. DM01 PC sürücülerinin (CH340 / FTDI Seri Sürücü) kurulduğundan ve Aygıt Yöneticisinde COM Port tanımlandığından emin olun.

Adım 2: EEPROM Çipinin Bağlanması

EEPROM çipini anakarttan söküp DM01 BGA/QFN test soketine oturtun veya anakart üzerindeki test noktalarından (VCC, GND, SCL, SDA) 0.02mm izole tamir teli (jumper wire) ile DM01 pin pederine lehimleyin.

Adım 3: Çip Algılama ve Otomatik Kısa Devre Testi

Yazılımdan “Detect Chip” butonuna tıklayın. DM01 üzerindeki akıllı test devresi çipin doğru takılıp takılmadığını ve bacaklarda kısa devre olmadığını doğrular. Yeşil LED yandığında çip hazır demektir.

Adım 4: Orijinal Veriyi Okuma (Read) ve Kaydetme

“Read EEPROM” komutunu çalıştırın. Program çip içerisindeki hexadecimal veriyi okur. Okunan veriyi bilgisayarınızda güvenli bir klasöre .bin uzantısı ile kaydedin.

Adım 5: Hedef Çipe Yazma (Write) ve Verification

Yeni EEPROM çipini sokete yerleştirin. Saklanan .bin dosyasını seçip “Write & Verify” tıklayın. Yazılım veriyi çipe yazar ve otomatik doğrulama yaparak işlemi bitirir.

UART Konsol / Log Analizi İle Açılmayan (Dead Boot) Telefon Teşhis Rehberi

5. UART Konsol / Log Analizi İle Açılmayan (Dead Boot) Telefon Teşhis Rehberi

Açılmayan, güç tuşuna basıldığında miliamper seviyesinde takılı kalan veya logosunda dönüp kapanan cihazlarda DM01 cihazının UART seri konsol modu kullanılır. Telefon işlemcisi (CPU) açılış esnasında tüm birimleri denetler ve sonuçları UART hattından seri veri olarak gönderir.

UART Loglarında Sık Karşılaşılan Arıza Kodları ve Anlamları:

  • PMIC_POWER_GOOD: FAIL -> Ana güç entegresi veya LDO voltaj çıkış hatlarında kısa devre / çökme var.
  • DDR_INIT_ERROR / RAM_FAIL -> LPDDR RAM lehim bilyası çatlak veya işlemci-RAM iletişim hattı kopuk.
  • NVMe_ANS_TIMEOUT / EMMC_READ_ERR -> NAND / eMMC depolama entegresi bozuk veya besleme voltajı eksik.
  • BASEBAND_SPI_NACK -> Baseband işlemci veya EEPROM iletişim kuramıyor (Şebeke katı arızası).

Mert Cep Telefonu Tamir Kursu İleri Düzey EEPROM Onarım Metodolojisi

6. Mert Cep Telefonu Tamir Kursu İleri Düzey EEPROM Onarım Metodolojisi

666 / Weixiuzhe DM01 Chip Tester gibi ileri düzey profesyonel ekipmanların kullanımı, Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com) uzmanlık eğitimlerinin ayrılmaz bir parçasıdır. EEPROM ve mikrolehimleme işlemlerinde şu altın kurallara mutlaka uyulmalıdır:

  • 1. Orijinal Veri Yedeği Alınmadan İşlem Yapmayın: EEPROM içerisindeki kalibrasyon ve IMEI verileri benzersizdir. Herhangi bir silme veya yazma işleminden önce mutlaka 2 farklı yedek alıp dosyaları doğrulayın.
  • 2. ESD ve Isı Yönetimi: EEPROM çipleri yüksek sıcaklığa aşırı duyarlıdır. Sıcak hava istasyonunda 280°C – 300°C aralığını geçmeyin ve cımbızla zorlamadan çipin kendiliğinden kalkmasını bekleyin.
  • 3. Bokal ve Temizlik: BGA lehim kalıplama (reballing) esnasında 183°C kurşunlu lehim pastası ve kaliteli izopropil alkol kullanarak oksitlenmeyi önleyin.
