Android ROM nedir, ne işe yarar, nasıl kurulur?

Android ROM nedir, ne işe yarar, nasıl kurulur gibi sorulara cevap vereceğiz, ayrıca Android ROM’un artılarını ve eksilerini de anlatacağız.

Android ROM Nedir?Android akıllı telefonlarda gelen ve iki biçimde gelen bir yazılımdır: Özel ROM ve Stok ROM. Stok ROM olarak adlandırılan şey, akıllı telefonunuzu satın aldığınızda onunla birlikte gelen standart yazılımdır. Markaların işletim sistemlerini özelleştirmek ve telefonlarına entegre etmek için kullandıkları yazılıma stok ROM adı veriliyor.

Özel Android ROM’lar, üçüncü taraflarca oluşturulan ve özelleştirilmiş çeşitli Android yazılımlarıdır. Android kodu açık kaynak olduğundan deneyimli kullanıcılar bu işletim sistemini deneyip ve yazılımı kendi beğenilerine göre özelleştirebilir. Kişiler veya topluluklar tarafından kişiselleştirilen, birbirinden çok farklı tasarımlara sahip Android sürümlerine özel ROM adı verilmektedir.

Üçüncü taraflardan bahsettiğimizde bazıları bu yazılımın güvensiz veya düşük kaliteli olduğunu düşünebilir ancak durum böyle değil. Birçok Android kullanıcısı, bilmediği veya kurmak istemediği için telefonlarına özel ROM yüklemek istemiyor ancak bu yazılımın çeşitli faydaları var.

Gelin bu faydalara bir göz atalım.

Android özel ROM’un avantajları:

verim

pil ömrü

güncelleme

Bir cep telefonunu ilk satın aldığınızda ve kutusundan çıkardığınızda, pil ömrünü ve sıcaklığını ortalama seviyelerde tutmak için cihazın donanımı ve hızı sınırlandırılır.

Bu nedenle cihazın donanımı gereğinden az kullanılmaktadır.

Özel ROM’lar, hız aşırtma adı verilen cihazınızın hızını artırmanıza olanak tanır. Bu, cihazınızın donanımından en iyi şekilde yararlanmanıza ve cihazınızı hızlandırmanıza olanak tanır. pil ömrü Özel bir Android ROM kurmanın telefonunuzu hız aşırtmanıza ve hızlandırmanıza yardımcı olabileceğini söylemiştik.

Bu sürecin tersi olan hızaşırtma işlemi de bulunmaktadır. Bu işlem, telefon donanımınızın tam gücüne ihtiyacınız olmadığında çok kullanışlıdır. Bu işlem, pil ömrünü uzatmak için işlemcinizin daha yavaş bir hızda çalışmasını sağlar. Güncelleme her üretici, akıllı telefonlara yönelik güncellemeleri farklı zamanlarda dağıtır.Bu nedenle akıllı telefon sahipleri, birkaç ay sonrasına kadar yeni bir Android sürümü alamaz.

Custom ROM`larda ise böyle bir durum söz konusu değil. Dilediğiniz Android sürümünü güncel olarak bulabilir ve telefonunuzun ne zaman çıktığı fark etmeksizin çok daha güncel hale getirebilirsiniz.

Android ROM nasıl yüklenir?

Adım #1: Telefonunuzda bootloader kilidi bulunuyorsa FastBoot modda  bu kilidi açın (Bazı modellerde daha farklı şekilde yapılan ROOT işlemi gerekebilir).Detaylar sond derece riskli olduğundan kursumuzda anlatılacaktır.

Adım #2: Kendinize uygun ROM`u seçtikten sonra .zip uzantılı dosyayı indirerek telefonunuzun dahili hafızasına kopyalayın.

Adım #3: TWRP recovery yükleyin.Rom yükler gibi yüklenir.

Adım #4: Telefonunuzu yeniden başlatın ve kurtarma moduna giriş yapın ( ses artırma tuşu ve güç tuşuna basılı tutarak kurtarma moduna giriş yapılır)

Android ROM nedir, ne işe yarar, nasıl kurulur?

Adım #5: İlk olarak Wipe sekmesinden format Data seçeneğine tıklayın

Adım #6: Advanced Wipe kısmına gidin ve Dalvik / ART Cache, System, Cache seçeneklerini işaretleyin.

Adım #7: Ana menüden Install seçeneğine tıklayın

Adım #8: Telefonunuzun hafızasına attığınız .zip uzantılı ROM dosyasını bulun ve seçin

Adım #9: Kurulumun bitmesini bekleyin ROM atabilmek için telefona root dediğimiz işlemi uygulamak veya bootloader kilidini kaldırmak gerekiyor.

Bu işlem yapıldıktan sonra telefonunuzun garanti kapsamı dışında kalır. Ancak bu işlem sonrasında cihazınızdaki tüm veriler silinecektir. Önlem olarak öncelikle dosyalarınızı yedekleyin.

wa.me/905425856892

Cep telefonu tamir kursumuza gelerek sıfırdan ustalıkseviyesine ulaşabilirsiniz.

Mert_Egitim

Benzer İçerik

Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi







Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi, Arıza Tespiti ve Onarım Rehberi

📘 Teknik Servis Uzmanı Notu: Bu makale, mobil telefon anakartlarında kritik öneme sahip kristal osilatörlerin (Crystal IC) çalışma prensibini, kullanım alanlarını, arıza belirtilerini ve profesyonel test yöntemlerini kapsamlı şekilde ele almaktadır. Mert Cep Telefonu Tamir Kursu deneyimiyle hazırlanmıştır.

Bir mobil telefonun “kalp atışı” olarak tanımlanan kristal osilatör, tüm işlemciler, bellek birimleri ve iletişim modüllerinin senkronize çalışmasını sağlayan temel bileşendir. Bu makalede, kristal osilatörün ne olduğunu, nasıl çalıştığını, yaygın frekans değerlerini, arıza tespit yöntemlerini ve değişim prosedürlerini akademik bir yaklaşımla, ancak saha teknisyenlerinin anlayabileceği sade bir dille anlatacağız.

1. Kristal Osilatör (Crystal IC) Nedir?

Kristal osilatör, piezoelektrik etki prensibiyle çalışan, çok kararlı bir frekans üretecidir. İçerisinde yer alan kuvars kristali, uygulanan gerilimle mekanik olarak titreşir ve bu titreşim, elektriksel bir sinyale dönüşür. Bu sinyal, işlemci (CPU), taban bant işlemcisi (Baseband), güç yönetim IC’si (PMIC) ve diğer tüm dijital entegreler için saat darbesi (clock signal) sağlar.

Kristal osilatörler, mobil cihazlarda genellikle 2 pinli (RTC) veya 4 pinli (RF, CPU) SMD (Surface Mount Device) paketlerde bulunur. Frekans değerleri, kullanıldıkları fonksiyona göre değişir:

  • 32.768 kHz – Gerçek Zaman Saati (RTC) ve düşük güçlü zamanlama
  • 19.2 MHz – CPU ve baseband çekirdek frekansı (bazı modellerde)
  • 26 MHz – RF (radyo frekansı) devreleri ve şebeke senkronizasyonu
  • 38.4 MHz – Wi-Fi, Bluetooth ve GPS modülleri
  • 52 MHz – Yüksek hızlı veri yolu (örneğin PCIe, MIPI) senkronizasyonu
🔑 Anahtar Nokta

Kararlı bir osilatör sinyali olmadan, telefon açılmayabilir, şebeke bulamaz, Wi-Fi çalışmaz veya rastgele kapanmalar yaşanabilir. Bu nedenle kristal osilatör, anakartın en kritik pasif bileşenlerinden biridir.

~10 Farklı frekans tipi
Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi

2. Kristal Osilatör Çalışma Prensibi

Bir kristal osilatör devresi, temelde dört ana unsurdan oluşur: kristal rezonatör, iki adet yük kapasitörü (C1 ve C2), bir geri besleme direnci ve genellikle bir entegre devre içindeki invertör (osilatör tamponu). Kristal, belirli bir frekansta mekanik rezonansa girdiğinde, çıkışta sinüzoidal bir sinyal oluşur. Bu sinyal, IC’nin XIN (giriş) ve XOUT (çıkış) pinlerine bağlanarak dijital devrelerin ihtiyaç duyduğu kare dalga veya darbeye dönüştürülür.

Kristal + C1 (10-22pF) + C2 (10-22pF) → Kararlı osilasyon → XIN pinine besleme

Yük kapasitörlerinin (C1, C2) değerleri, kristalin üretici tarafından belirtilen yük kapasitansı (Cload) ile eşleşmelidir. Aksi halde frekans sapması (offset) meydana gelir ve cihaz kararsız çalışır.

3. Tipik Bağlantı Şeması ve Pin Konfigürasyonu

Kristal osilatör, CPU veya baseband IC’sine genellikle iki veya dört pin üzerinden bağlanır. Aşağıdaki tabloda en sık karşılaşılan 4 pinli (SMD) kristalin pin tanımları verilmiştir:

Pin No İşlev Açıklama
1 XIN (Input) Osilatör girişi, IC’den gelen geri besleme
2 GND Toprak (genellikle lehim padinden)
3 GND Toprak (çift bağlantı için)
4 XOUT (Output) Osilatör çıkışı, IC’ye sinyal gönderir

Not: 2 pinli RTC kristallerinde pinler XIN ve XOUT olarak doğrudan IC’ye bağlanır, toprak genellikle kristalin gövdesinden alınır. Ayrıca, XIN ve XOUT pinlerine paralel olarak C1 ve C2 kapasitörleri bağlanır. Tipik değerler 10pF ile 22pF arasındadır.

4. Mobil Telefonlarda Kristal Osilatör Kullanım Alanları

Kristal osilatör, mobil cihazdaki hemen hemen her alt sistemde zamanlama ve senkronizasyon sağlar. Başlıca kullanım alanları şunlardır:

  • CPU/SOC Saat Üretimi: İşlemcinin çekirdek frekansını ve veri yolu hızlarını belirler.
  • Şebeke Senkronizasyonu: 26 MHz veya 38.4 MHz kristaller, RF transceiver ile baz istasyonu arasındaki frekans kilidini sağlar.
  • Wi-Fi ve Bluetooth: 38.4 MHz veya 52 MHz osilatörler, kablosuz iletişim modüllerinin taşıyıcı frekanslarını üretir.
  • GPS Alıcısı: 32.768 kHz veya 26 MHz hassas zaman referansı sunar.
  • Ses İşleme (Audio Codec): Örnekleme hızları (44.1 kHz, 48 kHz) bu osilatörlerden türetilir.
  • Güç Yönetimi (PMIC): PWM sinyalleri ve şarj kontrol döngüleri için zamanlama sağlar.
  • Kamera ve Ekran Arayüzleri: MIPI CSI/DSI protokolleri, yüksek hızlı veri aktarımı için 52 MHz veya daha yüksek referans kullanır.
📶 26 MHzRF / Şebeke
🕒 32.768 kHzRTC / Uyku
📡 38.4 MHzWi-Fi / BT / GPS
⚡ 19.2 MHzCPU / Baseband

5. Bozuk Kristal Osilatör Belirtileri

Kristal osilatör arızaları, telefonun tamamen ölmesinden, periyodik hatalara kadar geniş bir yelpazede kendini gösterir. Aşağıdaki tabloda en sık karşılaşılan belirtiler ve olası nedenleri özetlenmiştir:

Belirti Olası Kristal Frekansı Ek Notlar
Telefon açılmıyor, hiç tepki yok 19.2 MHz / 26 MHz CPU osilatörü çalışmıyorsa açılış yapılamaz
Şebeke yok, “Servis dışı” 26 MHz (RF) RF osilatörü bozuk veya frekans sapması var
Wi-Fi / Bluetooth açılmıyor veya sürekli kapanıyor 38.4 MHz Modül doğru frekansı alamıyor
Tarih / saat sürekli sıfırlanıyor 32.768 kHz (RTC) RTC osilatörü durmuş, CMOS pil ile de ilgili olabilir
Telefon logoda takılı kalıyor 19.2 MHz / 26 MHz CPU başlangıçta senkron olamıyor
Rastgele yeniden başlatma veya donma Herhangi biri Kararsız osilasyon, güç düşümüyle tetiklenir
Görüşme sırasında ses kesilmeleri veya çağrı düşmesi 26 MHz / 38.4 MHz Frekans kayması, demodülasyon hatası

6. Kristal Osilatör Test Yöntemleri

Doğru teşhis için sistematik bir yaklaşım şarttır. Aşağıdaki adımları izleyin:

  1. Görsel Muayene: Kristal üzerinde çatlak, kırık veya lehim çatlağı olup olmadığını kontrol edin. Termal kamera ile aşırı ısınan bölgeleri tespit edin.
  2. Besleme Gerilimi Kontrolü: Kristale giden besleme (genellikle 1.8V, 2.8V veya 3.3V) mevcut mu? Bunu osiloskop veya multimetre ile ölçün.
  3. Osiloskop ile Dalga Formu İncelemesi: XOUT pininden sinyal alın. Kararlı bir sinüs dalgası görmelisiniz. Frekansı, osilatörün nominal değeriyle karşılaştırın.
  4. Kapasitör Kontrolü: C1 ve C2 yük kapasitörlerinin değerlerini ve bağlantılarını kontrol edin (kısa devre veya açık devre olabilir).
  5. Karşılaştırmalı Test: Şüpheli kristali, çalışan bir anakarttan alıp deneyin (eğer aynı model ise). Ancak bu yöntem anakartta hasar riski taşır, önce diğer adımlar uygulanmalıdır.
📊 Osiloskop ile Ölçüm İpuçları

Osilatör çıkışında tepe-tepe (Vpp) genliği genellikle 0.5V ile 1.5V arasındadır. Frekans değeri %0.01’den daha az sapma göstermemelidir. Ayrıca, prob kapasitansı devreyi etkileyebilir, bu nedenle düşük kapasitanslı prob (10x) kullanın.

%99 Doğruluk payı

7. Yaygın Kristal IC’ler ve Pin Bağlantıları

Mobil cihazlarda en sık rastlanan kristal türleri ve bağlantı şekilleri aşağıda özetlenmiştir.

Frekans Pin Sayısı Kullanım Alanı Pin Bağlantısı
32.768 kHz 2 RTC Pin1: XOUT, Pin2: XIN
32.768 kHz 4 RTC (gelişmiş) Pin1 & 3: XOUT, Pin2 & 4: XIN (çift kontak)
19.2 MHz 4 CPU / Baseband Pin1: XIN, Pin3: XOUT, Pin2: GND
26 MHz 4 RF / Şebeke Pin1: XIN, Pin3: XOUT, Pin2: GND
38.4 MHz 4 RF / Wi-Fi / BT Pin1: XIN, Pin3: XOUT, Pin2: GND
52 MHz 4 Yüksek hızlı veri yolu Pin1: XIN, Pin3: XOUT, Pin2: GND

8. Onarım İpuçları ve Uyarılar

  • Kristal nadiren kendiliğinden bozulur. Arızanın kaynağı genellikle çevre devrelerdir (yük kapasitörleri, besleme, lehim çatlakları, IC arızası).
  • Önce besleme gerilimini ve clock enable (CLK_EN) sinyalini kontrol edin. Bu sinyal, PMIC veya CPU tarafından üretilir ve osilatörü aktif eder.
  • Yük kapasitörleri (C1 ve C2) değerlerini üretici önerilerine göre seçin. Yanlış kapasite frekans kaymasına yol açar.
  • Değişim sırasında sıcak hava istasyonu ile çalışırken çevre bileşenleri korumak için yüksek ısıya maruz bırakmayın (max 300°C, kısa süre).
  • Yeni kristali takarken lehim pastası kullanın ve temiz bir şekilde yerleştirin. Soğuk lehim bağlantısı, sinyal zayıflamasına neden olur.
  • Montaj sonrası osilatör çıkışını mutlaka osiloskopla kontrol edin.
⚠️ Kritik Uyarı

Kristal osilatör değişimi, anakarttaki diğer sinyalleri etkileyebilir. Bu nedenle her zaman tam teşhis yapmadan değişim işlemine başlamayın. Osilatörün bozuk olduğundan emin olmak için yukarıdaki tüm testleri uygulayın.

⚡ Önce test, sonra müdahale

❓ Sıkça Sorulan Sorular (SSS)

Soru 1: Kristal osilatör arızası telefonun tamamen ölmesine neden olabilir mi?
Evet, eğer CPU veya baseband’in ana osilatörü (genellikle 19.2 MHz veya 26 MHz) çalışmıyorsa, işlemci başlangıç (boot) işlemini gerçekleştiremez ve telefon hiçbir tepki vermez.
Soru 2: 32.768 kHz RTC kristali bozulursa ne olur?
Tarih/saat ayarları sürekli sıfırlanır, telefon uyku modunda zamanı doğru tutamaz, alarmlar çalışmayabilir. Ancak telefon genel olarak açılır.
Soru 3: Osiloskop olmadan kristal sağlam mı diye kontrol edebilir miyim?
Multimetre ile direnç ölçümü yaparak kısa devre veya açık devre tespit edilebilir, ancak frekans doğruluğu ve salınım genliği için osiloskop şarttır.
Soru 4: Kristal değişiminden sonra hala sorun varsa ne yapmalıyım?
Yük kapasitörlerini, besleme voltajını ve clock enable sinyalini tekrar kontrol edin. Ayrıca CPU veya PMIC tarafındaki osilatör giriş pinlerinde kısa devre olup olmadığını inceleyin.
Soru 5: Aynı frekanstaki farklı marka kristaller değiştirilebilir mi?
Frekans aynı olsa bile, yük kapasitansı, esr (eşdeğer seri direnç) ve stabilite gibi parametreler farklılık gösterebilir. Mümkünse orijinal veya eşdeğer özelliklere sahip bir kristal kullanın.

🎯 Sonuç ve Profesyonel Tavsiyeler

Kristal osilatör, mobil anakartın en hayati ancak en çok ihmal edilen bileşenlerinden biridir. Doğru teşhis ve onarım, cihazın işlevselliğini geri kazandırmak için kritik öneme sahiptir. Bu makalede sunulan bilgiler, Mert Cep Telefonu Tamir Kursu ekibinin yıllara dayanan saha deneyimi ve teorik bilgi birikimiyle harmanlanmıştır.

Unutmayın, her arıza önce sistematik test gerektirir. Kristali değiştirmeden önce çevresel bileşenleri ve besleme koşullarını mutlaka kontrol edin. Osiloskop, bu tür arızalarda en güçlü müttefikinizdir.

Daha fazla teknik içerik ve profesyonel eğitim için bizi takip edin. Sorularınızı yorumlarda belirtebilirsiniz.

🔍 Not: Bu rehber, Mert Cep Telefonu Tamir Kursu tarafından hazırlanmıştır. Tüm hakları saklıdır. Kaynak gösterilmeden kullanılamaz. Uygulamalarınızda kendi cihazınıza uygun servis kılavuzlarını da referans alınız.

↑ Başa dön

Devamını Oku
Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

📱 Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

Şebeke çekmeyen, sinyali zayıf veya acil aramalar modunda kalan telefonlarda RF onarımının kalbi: Duplexer

📑 İçindekiler

1. Duplexer Nedir ve Görevi

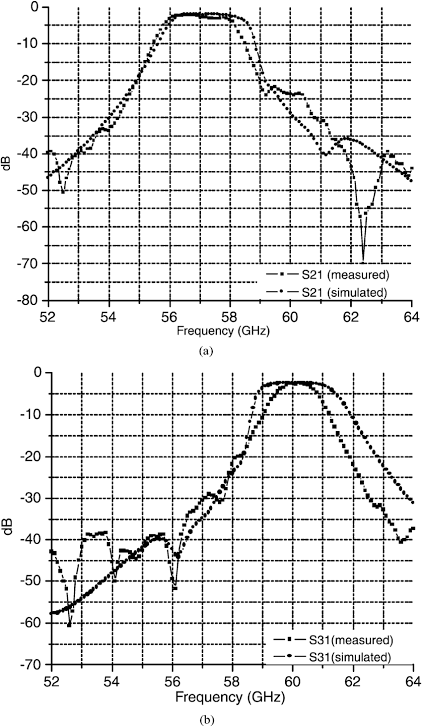

Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

Duplexer (çift yönlü filtre), mobil cihazlarda RF (Radyo Frekans) ön ucunda yer alan kritik bir pasif/aktif bileşendir. Temel işlevi, TX (Transmit – Gönderme) ve RX (Receive – Alma) sinyallerini aynı anten üzerinden paylaşırken birbirinden izolasyon etmektir. Bu sayede cihaz aynı anda hem veri gönderip hem alabilir (full‑duplex).

Çalışma Prensibi: Duplexer, içerisinde iki adet yüksek seçiciliğe sahip bant geçiren filtre (BPF) barındırır. Biri TX bandını, diğeri RX bandını seçer. Genellikle SAW (Surface Acoustic Wave) veya BAW (Bulk Acoustic Wave) teknolojisi ile üretilir. Anten bağlantısı, TX ve RX pinleri arasında düşük kayıp sağlar ve TX sinyalinin RX girişine sızmasını (izolasyon) engeller.

Sinyal Akışı:
Network IC (RF Transceiver) → TX çıkışı → Duplexer → Antena
Antena → Duplexer → RX girişi → Network IC

2. Duplexer Arıza Belirtileri

Duplexer arızalandığında aşağıdaki belirtilerden biri veya birkaçı gözlenir. Bu belirtiler aynı zamanda RF ön uçtaki diğer bileşenlerden (anten anahtarı, PA, transceiver) de kaynaklanabilir, bu nedenle test aşamaları dikkatle uygulanmalıdır.

Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.

Belirti Açıklama
Hiç şebeke yok Cihaz ağ bulamaz, “Servis yok” veya “Sinyal yok” uyarısı verir.
Sinyal çok zayıf Bardakta 1-2 çizgi görünür, çağrılar sık sık düşer.
Sadece acil aramalar Normal arama yapılamaz, sadece 112/911 aranabilir.
Sinyal çubuğu kayboluyor Ani sinyal düşüşleri ve tekrar gelmeler.
4G/5G çalışmıyor Sadece 2G veya 3G bağlanıyor, yüksek hızlı veri yok.
Arama bağlanmıyor / düşüyor Çağrı gönderilirken hemen kapanır veya bağlanamaz.

3. Adım Adım Duplexer Test Prosedürü

Aşağıdaki sıralama, profesyonel servislerde uygulanan standart RF arıza tespit yöntemidir.

Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

3.1. Görsel İnceleme

  • Su hasarı: Su temasına bağlı oksitlenme ve beyaz/kireçlenme lekeleri.
  • Korozyon: Pinlerde yeşilimsi veya siyah tortular.
  • Fiziksel hasar: Çatlak, ezik veya kırık gövde.
  • Eksik bileşen: Düşme sonucu yerinden kopmuş küçük SMD parçalar.

3.2. Direnç Ölçümü (Telefon Kapalı – Diyot Modu)

Multimetre ile duplexer’in toprağa (GND) karşı pin dirençlerini ölçün. Sağlıklı bir duplexer’de her pin farklı bir değer gösterir (genelde yüzlerce ohm ila birkaç K ohm arasında). 0Ω veya 10Ω altı bir değer, kısa devre (short) anlamına gelir. Bu durumda duplexer değiştirilmelidir.

3.3. Voltaj Kontrolü (Telefon Açık)

Duplexer’in besleme pinlerinde RF ön uç gerilimlerinin varlığını kontrol edin. Tipik olarak 1.8V, 2.8V, 3.3V, 4.2V gibi değerler PMIC (Güç Yönetim IC) tarafından sağlanır. Eksik voltaj, güç yönetimi veya PMIC arızasına işarettir.

3.4. Manuel Ağ Arama Testi

Ayarlar → Mobil Ağlar → Operatör seçimi → Manuel arama yaparak mevcut şebekeleri listeleyin. Eğer operatörler (Airtel, Jio, Vodafone vb.) görünüyorsa duplexer ve anten yolu büyük ölçüde sağlamdır. Hiçbir ağ bulunamıyorsa RF yolu kopuktur.

3.5. Sinyal Karşılaştırma Testi

Bilinen sağlam bir cihaz ile aynı SIM kullanılarak sinyal seviyeleri karşılaştırılır. Arızalı cihazda bariz düşüş varsa, duplexer veya PA (Güç Amplifikatörü) arızalıdır.

3.6. Değiştirme ve Retest (En Güvenilir Yöntem)

Duplexer’ı aynı model ve frekans bandına sahip sağlam bir bileşenle değiştirip ağ testini tekrarlayın. Sorun giderildiyse arıza kesinleşmiş demektir.

4. Duplexer Devre Şeması ve Sinyal Yolları

Duplexer, RF transceiver (Network IC) ile anten arasında yer alır. Şematikte genellikle 4 ana pin bulunur:

  • ANT – Anten bağlantısı
  • TX – Transmit girişi (güç amplifikatöründen gelen sinyal)
  • RX – Receive çıkışı (transceiver’a giden düşük gürültülü sinyal)
  • GND – Toprak (genelde gövde pad)

Bazı modellerde RX2, TX2 veya VCC (aktif duplexer) pinleri de bulunabilir. RF IC (transceiver) genellikle Qualcomm, MediaTek veya Intel platformlarında yerleşik olarak bulunur.

Sinyal Akışı (Örnek):
Anten → Duplexer (RX filtresi) → Transceiver → ADC → Baseband işlemci → Uygulama işlemciye.

5. Yaygın Duplexer Arıza Nedenleri

  • Su / nem hasarı: En sık rastlanan neden, sıvı teması oksidasyona ve kısa devreye yol açar.
  • Fiziksel darbe: Telefon düştüğünde bileşen çatlar veya lehim bağlantıları kopar.
  • Aşırı ısınma: Uzun süreli yüksek güçte çalışma (sürekli görüşme) termal strese neden olur.
  • Yıldırım / statik elektrik (ESD): Anten üzerinden gelen yüksek voltaj anında hasar.
  • RF bölümünde kısa devre: Yanlış lehim veya kir sebebiyle TX ve RX pinleri arasında kısa oluşur.
  • Zayıf lehim bağlantısı: Üretim hatası veya titreşimle zamanla kopar.

6. RF Besleme Gerilimleri Referans Tablosu

Aşağıdaki değerler, çoğu güncel akıllı telefonda kullanılan tipik RF besleme hatlarıdır. Telefon modeline göre değişiklik gösterebilir, mutlaka orijinal şematik kontrol edilmelidir.

Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.

Hat Adı Normal Gerilim Görev
VREG_RF_1P8 1.8 V Transceiver ve RF çevre birimleri (PLL, VCO) beslemesi
VREG_RF_2P8 2.8 V RF anahtarları, dupexer (bazı aktif tipler) ve LNA beslemesi
VPA_PMU 3.3 V – 4.2 V Güç amplifikatörü (PA) için modüle edilmiş gerilim
VCC_PA 3.4 V – 4.5 V (batarya ile doğru orantılı) PA’nın ana beslemesi, yüksek akım çeker
⚠️ Not: Voltaj ölçümü yaparken telefonun açık ve sinyal araması yapıyor olması gerekir. Boşta (idle) modda bazı hatlar daha düşük gerilim gösterebilir.

7. Gerekli Ekipman ve Yazılımlar

  • Dijital Multimetre (DMM): Diyot modu, voltaj ve direnç ölçümü için.
  • DC Güç Kaynağı: Cihaza harici besleme yaparak akım çekimini gözlemlemek için.
  • Şematik diyagram (Schematic): RF yolu ve pin çıkışlarını görmek için (ör. .pdf).
  • Boardview yazılımı (ör. OpenBoardView): Bileşen konumlarını tespit etmek için.
  • Oscilloscope (tercihen): RF sinyallerini ve güç modülasyonunu incelemek için.

8. Hızlı Arıza Giderme Akış Şeması

  1. IMEI kontrolü: Telefonun IMEI numarası görünüyor mu? (*#06#) Eğer görünmüyorsa baseband (transceiver) arızalı olabilir.
  2. SIM kart testi: Başka bir SIM ile deneyin. SIM tanıma sorunu olabilir.
  3. Anten bağlantısı: Anten kontaktlarını kontrol edin (oksitlenme, kopma).
  4. RF IC (Transceiver) beslemeleri: 1.8V, 2.8V, VPA vb. gerilimleri ölçün.
  5. Duplexer direnç/voltaj testlerini uygulayın.
  6. Gerekirse duplexer’ı değiştirin ve test edin.

9. Çift SIM Cihazlarda Duplexer Yerleşimi

Çift SIM (Dual SIM) telefonlarda her SIM kartı için ayrı bir RF yolu bulunur. Genellikle SIM1 ve SIM2 için iki ayrı duplexer kullanılır. Bu durumda arıza tek bir SIM slotunda ise ilgili duplexer veya anten anahtarı üzerinden teşhis edilir.

10. Uzman İpuçları

  • Her zaman şematik ve boardview kullanın. Yanlış pin ölçümü zaman kaybına neden olur.
  • Tüm RF besleme gerilimlerini dikkatlice kontrol edin. Eksik gerilim, PMIC veya şarj devresi arızası olabilir.
  • Kaliteli yedek parça kullanın. Orijinal veya güvenilir alternatif duplexer tercih edin.
  • Lehimleme öncesi PCB’yi iyice temizleyin. Eski lehim artıkları ve flux kalıntıları kısa devre yapabilir.
  • Hiçbir adımı atlamayın. Görsel kontrol ve basit direnç ölçümleri çoğu zaman sorunu hemen gösterir.

11. Kısaltmalar Sözlüğü

TX – Transmit (Gönderme) sinyali
RX – Receive (Alma) sinyali
RF – Radyo Frekans
IC – Entegre Devre
PMIC / PMU – Güç Yönetim Entegresi
PA – Güç Amplifikatörü (Power Amplifier)
LNA – Düşük Gürültülü Amplifikatör
VREG – Regüle edilmiş gerilim hattı
VCC – Besleme gerilimi (Supply Voltage)
SAW – Yüzey Akustik Dalga filtresi
BAW – Hacimsel Akustik Dalga filtresi
PCB – Baskılı Devre Kartı
ESD – Elektrostatik Boşalma
IMEI – Uluslararası Mobil Ekipman Kimliği
BPF – Bant Geçiren Filtre
DMM – Dijital Multimetre

12. Kritik Entegreler – Görev ve Arıza Çözümleri

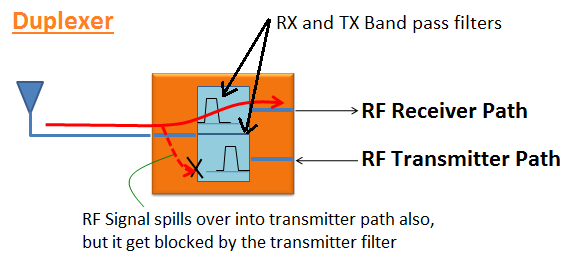

🔹 Duplexer (Çift Yönlü Filtre)

Görev: TX ve RX sinyallerini birleştirip/ayrıştırarak aynı anteni paylaştırır. İzolasyon sağlar.

Arıza Çözümü: Direnç ve voltaj testleri yapın. Kısa devre veya açık devre varsa değiştirin. Lehim kalitesini kontrol edin.

🔹 RF Transceiver (Network IC / Baseband)

Görev: Dijital taban bant sinyallerini RF taşıyıcıya modüle eder (TX) ve alınan RF sinyallerini demodüle eder (RX). Ayrıca otomatik kazanç kontrolü (AGC) yapar.

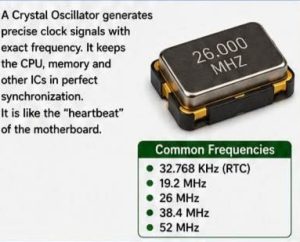

Arıza Çözümü: IMEI kaybı, besleme gerilimlerinin (1.8V, 2.8V) yokluğu, referans saat (26MHz/38.4MHz) yoksa transceiver arızalıdır. Yeniden lehimleme veya değişim gerekir.

🔹 Güç Amplifikatörü (PA)

Görev: TX sinyalini antene göndermeden önce yükseltir (yüksek güç).

Arıza Çözümü: Sinyal zayıflığı, aşırı akım çekimi (hot), PA’nın VCC beslemesi eksik veya kısa devre. PA’yı değiştirin.

🔹 Anten Anahtarı (Antenna Switch / ASM)

Görev: Farklı frekans bantları ve çeşitli anten yolları arasında geçiş yapar (2G/3G/4G/5G, MIMO).

Arıza Çözümü: Belirli bantlarda çalışmama, yüksek kayıp. Kontrol pinlerindeki (VIO, VDD) gerilimleri ve GPİO kontrol seviyelerini kontrol edin.

🔹 PMIC (Güç Yönetim Entegresi)

Görev: RF bölümüne gerekli tüm besleme gerilimlerini (1.8V, 2.8V, VPA vb.) sağlar.

Arıza Çözümü: RF besleme hatlarında voltaj yoksa PMIC’e giden enable sinyallerini ve PMIC’in kendisini kontrol edin. Bazen PMIC’in yeniden lehimlenmesi veya değişimi gerekir.

Sonuç

Mobil cihazlarda duplexer arızası, şebeke sorunlarının en yaygın nedenlerinden biridir. Bu rehberde adım adım görsel kontrol, direnç/voltaj ölçümü, manuel ağ arama, sinyal karşılaştırma ve değiştirme yöntemleriyle doğru teşhis koyabilirsiniz. RF yolunda yer alan transceiver, PA, anten anahtarı ve PMIC gibi diğer bileşenlerin de kontrol edilmesi, kalıcı çözüm için şarttır. Doğru ekipman, güncel şematik ve sabırlı bir yaklaşımla, sinyal sorunlarının büyük çoğunluğunu gidermeniz mümkündür.

© 2026 – Cep Telefonu Tamir Kursu | Mobil RF Onarımı | Tüm hakları saklıdır.

Bu doküman eğitim ve bilgilendirme amaçlıdır. Onarımlar yetkili servis prosedürlerine uygun yapılmalıdır.

Devamını Oku
