Özet & Uzman Notu: Akıllı telefonlarda Servis Yok (No Service), Şebeke Aranıyor, Zayıf Çekim, Baseband Bilinmiyor ve Arama Düşmesi arızalarının donanımsal çözümü. RXN, RXP, TXP ve TXN diferansiyel sinyal test noktaları, multimetre diyot modu ölçümü, mikro jumper onarımı ve Baseband / Transceiver entegre besleme voltaj kontrolü.
1. Akıllı Telefonlarda Şebeke ve Baseband Arızalarının Temel Sebepleri
1. Akıllı Telefonlarda Şebeke ve Baseband Arızalarının Temel Sebepleri
Akıllı telefon anakartlarında radyo frekans (RF) ve modem katı; ana işlemci (CPU), Baseband işlemcisi (Baseband PMIC/Modem IC), RF Transceiver (Alıcı/Verici Entegresi), Güç Yükselteçleri (PA – Power Amplifier) ve anten anahtarlama devrelerinden meydana gelir.
Darbe, sıvı teması, kasada bükülme veya yanlış sıcak hava (Rework) uygulamaları neticesinde RF transceiver ile Baseband arasındaki mikron düzeyindeki sinyal yolları kopar veya kısa devreye düşer. Bu durum telefonlarda şu kritik arızalara yol açar:
Servis Yok / Şebeke Yok (No Network / No Service): Operatör sinyalinin hiçbir şekilde yakalanamaması.
Zayıf Sinyal (Weak Signal): Sadece baz istasyonuna çok yakınken tek diş çekmesi veya kapalı alanlarda kopması.
Çağrı Düşmesi (Call Drop): Arama başlatıldığında aramanın hemen sonlanması veya konuşma ortasında kesilmesi.
SIM Algılanmıyor (No SIM Detection): Baseband güç hattı kapandığı için SIM soketine giden VSIM voltajının kesilmesi.
Mobil Veri Bağlantısı Yok (No Data Connection): 2G/3G çalışırken 4G/5G LTE paket verisinin açılmaması.
Ana Bant Sürümü Bilinmiyor (Baseband Unknown / Null): Ayarlar > Telefon Hakkında menüsünde modem sürümünün boş görünmesi.
Sürekli Şebeke Aranıyor (Network Search Always): Cihazın döngüsel olarak anten taraması yapması ve bataryayı aşırı tüketmesi.

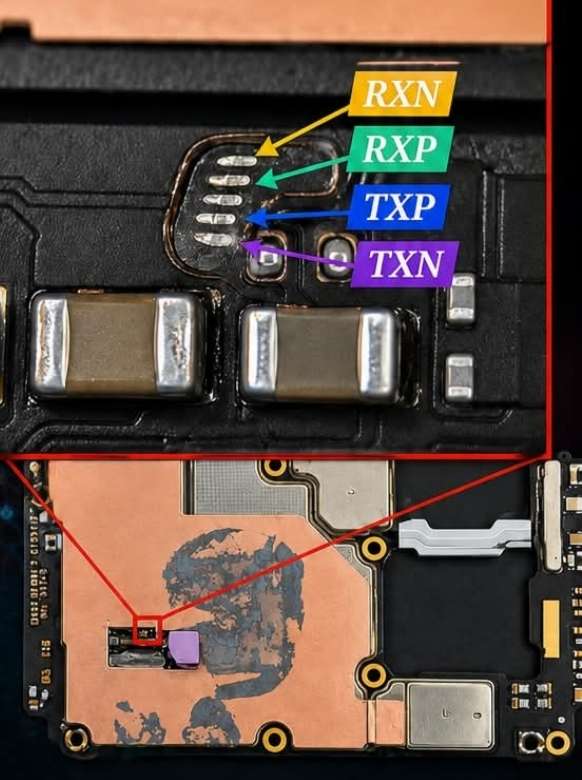

2. RX (Alıcı) ve TX (Verici) Diferansiyel Sinyal Hatlarının Görevleri (RXN, RXP, TXP, TXN)
2. RX (Alıcı) ve TX (Verici) Diferansiyel Sinyal Hatlarının Görevleri (RXN, RXP, TXP, TXN)
RF Transceiver ile Baseband IC arasında yüksek frekanslı sinyal iletimi diferansiyel sinyal çiftleri (Differential Pair) üzerinden yapılır. Bu mimari çevresel manyetik gürültüyü nötrleyerek veri kaybını önler:
🔸 RXN (Receive Negative Differential Signal):
Baz istasyonundan gelen havadan alınan RF sinyalinin demodüle edilmiş negatif fazlı alıcı verisini taşır.
🔹 RXP (Receive Positive Differential Signal):
Alıcı sinyalinin pozitif fazlı referans hattıdır. RXN ile birlikte çalışarak alım hassasiyetini sağlar.
🔹 TXP (Transmit Positive Differential Signal):
Telefondan baz istasyonuna gönderilen ses ve veri paketlerinin pozitif fazlı verici hattıdır.
🔸 TXN (Transmit Negative Differential Signal):
Verici sinyalinin negatif diferansiyel tamamlayıcısıdır. PA katına gönderilmeden önce sinyali dengeler.
3. Adım Adım Donanımsal Şebeke Teşhis ve Anakart Onarım Protokolü (6 Aşamalı Kılavuz)
3. Adım Adım Donanımsal Şebeke Teşhis ve Anakart Onarım Protokolü (6 Aşamalı Kılavuz)
Teknik servis atölyesinde şebeke arızası olan bir cihaza müdahale ederken şemadaki 6 adımlı profesyonel yol haritası takip edilmelidir:
1. Adım – Arızayı Doğrulayın (Check the Issue): Cihazda SIM kart varken ‘Servis Yok’, ‘Sadece Acil Aramalar’ veya ‘Şebeke Aranıyor’ durumunu, *#06# menüsünü ve Ayarlar içerisindeki Baseband sürümünü teyit edin.
2. Adım – Cihazı ve Anakartı Dikkatle Açın (Open the Phone): Arka kapağı, koruma saclarını ve anten flex kablolarını deforme etmeden anakartı kasadan ayırın.
3. Adım – Test Noktalarını Konumlandırın (Locate Test Points): Mikroskop altında RF Transceiver çevresindeki RXN, RXP, TXP ve TXN altın test noktalarını (pads) tespit edin.
4. Adım – Multimetre ile Diyot Ölçümü Yapın (Check with Multimeter): Kırmızı prob şasede (GND), siyah prob test noktalarında olacak şekilde 4 sinyal yolunun diyot değerini ve şaseye kısa devre durumunu kontrol edin.
5. Adım – Açık Devre Onarımı / Re-Solder (Repair / Re-solder): Değeri ‘OL’ (Açık Devre) veren hatlara 0.02 mm izoleli tel ile mikro jumper çekin veya çatlak lehimli entegreyi flux ile yeniden lehimleyin/değiştirin.
6. Adım – Toplayın ve Test Edin (Assemble & Test): Anakartı kasaya toplayıp 4G/5G şebeke çekim seviyesini, sesli çağrı kalitesini ve veri aktarımını test edin.
4. Multimetre ile Diyot Modu Ölçüm Değerleri ve Açık/Kısa Devre Yorumlama (OL vs Normal Düşüş)
4. Multimetre ile Diyot Modu Ölçüm Değerleri ve Açık/Kısa Devre Yorumlama (OL vs Normal Düşüş)
Diyot modu testi (Reverse Diode Reading), entegre bacakları ile yol arasındaki yarı iletken PN kavşağı bütünlüğünü saniyeler içinde gösterir:
✅ Normal Değer (0.350 V – 0.480 V / 350 – 480 mV):
Hat sağlamdır, hem RF entegresi hem de Baseband tarafındaki pull-up/pull-down filtreleri düzgün lehimlenmiştir.
❌ ‘OL’ (Open Loop / Açık Devre) Okuması:
Yol kopmuştur! PCB iç katmanındaki via yanmış, seri filtre bobini kırılmış veya entegre altındaki BGA topu kopmuştur. Jumper gerektirir.
⚠️ ‘0.000 V’ veya Düşük Direnç (<0.050 V Kısa Devre):
Hat şaseye (GND) kısa devredir. Hat üzerindeki SMD paralel filtre kapasitörü delinmiş veya entegre içi hasar almıştır.
5. Mikroskop Altında Mikro Jumper Çekimi ve Parça Değişim Teknikleri
5. Mikroskop Altında Mikro Jumper Çekimi ve Parça Değişim Teknikleri
0.01 – 0.02 mm Emaye (İzoleli) Bakır Tel Kullanın: Çıplak tel şaseye değerek parazit yapar; yüksek kaliteli izoleli jumper teli kullanın.
UV Maske ile Sabitleme: Çekilen mikro hattın üzerine UV kürleme maskesi sürerek moröşesi lamba ile sertleştirin.
Eşit Hat Uzunluğu: RXN ile RXP, TXN ile TXP yollarının boyu diferansiyel faz kaymasını önlemek için birbirine eşit tutulmalıdır.
6. İleri Düzey RF Onarımı İçin Gerekli Servis Ekipmanları ve Güvenlik Kuralları
6. İleri Düzey RF Onarımı İçin Gerekli Servis Ekipmanları ve Güvenlik Kuralları
🔬 Stereo / Trinoküler Mikroskop:
0.1 mm test padlerinin ve mikronluk lehim temas noktalarının net büyütülmesi için şarttır.
📟 Dijital Hassas Multimetre & İnce İğne Problar:
Diyot modu ve mV kademesinde hızlı tepki veren altın kaplama keskin iğne problar kullanılmalıdır.
🌡️ Isı Kontrollü Havya & No-Clean Flux:
JBC C210 serisi ultra ince havya ucu ve artık bırakmayan kaliteli lehim pastası (Flux) tercih edilmelidir.
7. En Sık Karşılaşılan Şebeke Belirtileri ve Hızlı Müdahale Tablosu
7. En Sık Karşılaşılan Şebeke Belirtileri ve Hızlı Müdahale Tablosu
🔴 Belirti: Servis Yok & Şebeke Aranıyor
Olası Donanım Kaynağı: RXN / RXP alıcı hatlarında kopukluk veya Transceiver besleme voltajı kesintisi. İlk Müdahale: Test noktalarında diyot ölçümü yapın, OL veren hatta jumper çekin.
Olası Donanım Kaynağı: TXP / TXN verici hatlarında hasar veya Güç Yükselteç (PA) VPA_APT voltaj çökmesi. İlk Müdahale: TX diferansiyel hatlarını ölçün, PA entegresini reball yapın veya değiştirin.
🟣 Belirti: Baseband Unknown / IMEI Boş
Olası Donanım Kaynağı: Baseband PMIC LDO besleme çıkışlarında kısa devre veya CPU-Baseband I2C/PCIe iletişim kopukluğu. İlk Müdahale: Baseband besleme bobinlerini ölçün; voltaj yoksa Baseband PMIC / Transceiver değiştirin.
Mert Cep Telefonu Tamir Kursu — Xiaomi, Samsung, iPhone Anakart Donanım Tamiri, BGA Reballing, RF & Baseband Onarımı ve İleri Düzey Yazılım Eğitimleri
0.00A Akım Yokken Cep Telefonu Anakartında Gerilim Ölçümü ve Arıza Tespiti
0.00A Akım Yokken Cep Telefonu Anakartında Gerilim Ölçümü ve Arıza Tespiti
Cep Telefonu Anakartında 0.00A Akım Yoksa Gerilimler Nasıl Kontrol Edilir?
Cep telefonu tamirinde cihazın güç kaynağına bağlandığında 0.00A akım çekmesi, teknisyenin karşılaşabileceği en önemli başlangıç belirtilerinden biridir. Ancak burada kritik nokta şudur: 0.00A görmek tek başına belirli bir komponentin arızalı olduğunu göstermez. Önce cihazın güç girişinden PMIC bölümüne kadar hangi noktaya kadar enerji ulaştığını tespit etmek gerekir.
Bu rehber, görselde bulunan mobil cihaz gerilim referans tablosunu teknik servis bakış açısıyla açıklamak amacıyla hazırlanmıştır. Tablo; güç bölümü, PMIC Buck çıkışları, PMIC LDO çıkışları, CPU çekirdek gerilimi, RAM, RF, UFS/eMMC, AMOLED ekran, şarj ve saat/sinyal bölümlerindeki referans gerilimleri bir arada göstermektedir.
Teknik servis yaklaşımında temel prensip “Önce ölç, sonra karar ver” olmalıdır. Anakart tamirinde rastgele IC değiştirmek yerine güç yolu, enable sinyalleri, reset hatları ve güç sıralaması takip edilmelidir. Yüklenen teknik eğitim kaynaklarında da arıza tespitinin doğrulama, ölçüm, güç sıralaması ve sinyal bağımlılığı üzerinden yapılması özellikle vurgulanmaktadır. :contentReference[oaicite:0]{index=0}
0.00A Akım Yok Ne Anlama Gelir?
Güç kaynağında cihaz 0.00A gösteriyorsa ilk yapılması gereken işlem doğrudan PMIC değiştirmek değildir. Öncelikle enerji kaynağının gerçekten anakarta ulaştığı doğrulanmalıdır.
Güç girişinde VBAT veya batarya hattı mevcut değilse PMIC’nin çalışmasını beklemek doğru değildir. Giriş gerilimi mevcut olduğu halde cihaz hâlâ 0.00A seviyesinde kalıyorsa güç dağıtım hattı, PMIC’nin standby beslemeleri, enable sinyalleri veya güç sıralamasının ilk aşamaları incelenmelidir.
Teknik servis mantığı: Giriş gerilimi → Güç dağıtımı → PMIC → LDO/Buck çıkışları → CPU/RAM/UFS/RF → Reset ve saat sinyalleri → Sistem açılışı
Dizüstü anakart eğitim dokümanlarında da benzer şekilde arızanın güç girişinden başlayarak standby gerilimlerine ve daha sonra güç sıralamasına göre takip edilmesi gerektiği belirtilmektedir. :contentReference[oaicite:1]{index=1}
Güç Bölümü Gerilimleri
Güç bölümü, mobil cihaz anakartının başlangıç noktasıdır. Görseldeki referanslara göre bu bölümde VBAT/BAT+, VPH_PWR, VSYS, VBUS ve batarya sıcaklık hattı gibi temel değerler kontrol edilir.
Hat / Sinyal
Referans Gerilim
Teknik Açıklama
VBAT / BAT+
3.70 – 4.40 V
Batarya ana besleme hattıdır. Batarya geriliminin anakarta ulaşıp ulaşmadığının ilk kontrol noktalarındandır.
VPH_PWR
3.70 – 4.40 V
Güç yönetim bölümünde kullanılan ana besleme hatlarından biridir.
VSYS
3.70 – 4.40 V
Sistem besleme hattıdır. Güç dağıtımının önemli kontrol noktalarından biridir.
VBUS (USB Girişi)
4.50 – 5.50 V
USB üzerinden gelen besleme gerilimidir.
Pil Sıcaklığı (NTC)
0.50 – 1.50 V
Batarya sıcaklık bilgisinin izlenmesinde kullanılan analog hattır.
CHG_DET / CHG_IN
0 – 1.80 V
Şarj algılama ve kontrol devresindeki referans hattıdır.
Güç Tuşu Basılı
0 V
Aktif düşük mantıkta güç tuşu sinyalidir.
Güç Tuşu Bırakıldı
1.80 V
Güç tuşu bırakıldığında görülen referans seviyedir.
Buradaki önemli nokta, bir hatta gerilim bulunmasının tek başına devrenin sağlam olduğunu kanıtlamamasıdır. Örneğin VSYS mevcut olabilir fakat PMIC’nin ilgili Buck veya LDO çıkışı oluşmuyor olabilir. Bu nedenle ölçüm sonuçları güç sıralaması ile birlikte değerlendirilmelidir.
PMIC Buck Çıkış Gerilimleri
Buck dönüştürücüler, ana besleme geriliminden işlemci, grafik birimi, bellek ve diğer dijital blokların ihtiyaç duyduğu daha düşük gerilimleri üretir. Bu çıkışlar genellikle yüksek akım sağlayan güç hatlarıdır.
PMIC Buck Hattı
Referans Gerilim
Görevi
VDD_CORE
0.70 – 1.20 V
İşlemci çekirdek beslemesinin temel güç hatlarından biridir.
VDD_CPU
0.70 – 1.10 V
CPU güç alanının beslenmesinde kullanılır.
VDD_GPU
0.70 – 1.10 V
Grafik işlem biriminin ilgili güç alanına ait referans hattıdır.
VDD_MEM / VDDQ
1.10 – 1.20 V
Bellek besleme bölümünde kullanılır.
VDD_SOC
0.80 – 1.10 V
SoC içerisindeki ilgili sistem güç alanlarını besler.
VDD_DIG
0.90 – 1.20 V
Dijital devrelerin düşük gerilimli besleme alanlarından biridir.
VPH_PWR
3.70 – 4.40 V
PMIC giriş tarafındaki ana güç hattıdır.
VSYS
3.70 – 4.40 V
Sistem besleme hattıdır.
Bir Buck çıkışı yoksa hemen PMIC arızası sonucuna gitmek doğru değildir. Önce ilgili Buck kanalının giriş beslemesi, enable komutu, feedback hattı, çıkış kondansatörleri ve olası kısa devre durumu değerlendirilmelidir.
PMIC LDO Çıkış Gerilimleri
LDO’lar, PMIC içerisinde daha düşük akımlı ve hassas besleme hatlarının oluşturulmasında önemli rol oynar. Özellikle analog, RF, referans ve kontrol devrelerinde LDO çıkışlarının doğru olması sistemin başlatılması açısından kritik olabilir.
LDO Hattı
Referans Gerilim
Kontrol Edilecek Alan
VIO18_PMU
1.75 – 1.90 V
PMU/I/O düşük gerilim alanı.
VIO28_PMU
2.80 – 2.95 V
PMU/I/O besleme alanı.
VIO18
1.75 – 1.90 V
Dijital I/O besleme hattı.
VIO28
2.80 – 2.95 V
I/O besleme hattı.
VANA
2.70 – 2.90 V
Analog devre besleme hattı.
VREF
1.80 V
Referans gerilim hattı.
VRTC
1.70 – 1.80 V
RTC ve ilgili düşük güç devreleri.
VLDO18 / VLDO28
1.80 V / 2.80 V
PMIC’nin düşük gerilimli LDO çıkışları.
Çevre Birimleri Gerilimleri
Telefon açılmıyor şikâyetinde tüm arızalar CPU veya PMIC kaynaklı değildir. Kamera, dokunmatik, ekran ve LED gibi çevre birimleri de kendilerine ait besleme hatlarına ihtiyaç duyar.
Bölüm
Referans Gerilim
Servis Açısından Önemi
LCD VCI
2.70 – 3.30 V
Ekran güç devresinin besleme hattıdır.
LCD IOVCC
1.80 – 2.80 V
Ekran I/O besleme alanıdır.
Dokunmatik VDD
1.80 – 3.30 V
Dokunmatik devresinin besleme hattıdır.
Kamera AVDD
2.70 – 2.90 V
Kamera analog besleme hattıdır.
Kamera DVDD
1.10 – 1.20 V
Kamera dijital çekirdek beslemesidir.
Flaş LED
5.00 – 9.00 V
Kamera flaşı için yükseltilmiş besleme hattıdır.
Hoparlör AMP PVDD
5.00 – 8.00 V
Ses amplifikatörünün güç hattıdır.
Titreşim Motoru
2.80 – 3.30 V
Titreşim motoru sürücüsünün besleme alanıdır.
CPU Çekirdek Gerilimleri
Görselde farklı işlemci platformları için CPU çekirdek gerilimlerinin benzer ancak platforma göre değişebilen aralıklarda olduğu gösterilmektedir.
Platform
CPU Çekirdek Gerilimi
Qualcomm
0.70 – 1.10 V
MediaTek
0.70 – 1.10 V
Samsung Exynos
0.80 – 1.10 V
UNISOC
0.70 – 1.00 V
CPU çekirdek geriliminin bulunmaması doğrudan CPU’nun arızalı olduğu anlamına gelmez. Öncelikle CPU VRM/Buck kanalının giriş beslemesi, enable komutu ve çıkışta kısa devre olup olmadığı kontrol edilmelidir.
RAM Gerilimleri
RAM beslemeleri özellikle cihaz açılışında kritik hale gelir. CPU veya SoC güçleri mevcut olsa bile bellek beslemesi veya ilgili kontrol sinyalleri oluşmuyorsa sistem başlatma sürecini tamamlayamayabilir.
RAM Türü
Referans Gerilim
LPDDR3
1.10 – 1.20 V
LPDDR4
1.10 – 1.20 V
LPDDR4X
1.10 – 1.20 V
LPDDR5
1.05 – 1.15 V
RAM bölümünde yalnızca DC gerilime bakmak yeterli değildir. Güç mevcut olduğu halde cihaz POST aşamasına geçmiyorsa reset ve veri/saat sinyallerinin de platforma özel olarak değerlendirilmesi gerekir.
RF Bölümü Gerilimleri
RF bölümündeki gerilimler telefonun hücresel iletişim, RF güç amplifikatörü, alıcı ve osilatör devrelerinin çalışması için kullanılır. Bu hatların bir kısmı cihaz tamamen açılmadan önce değil, ilgili çalışma durumu aktif olduğunda oluşabilir.
RF Hattı
Referans Gerilim
RF_1P8V
1.75 – 1.90 V
RF_2P8V
2.80 – 2.95 V
RF_VCC_PA
3.70 – 4.40 V
RF_LNA
1.70 – 2.80 V
VCTCXO
2.70 – 3.00 V
Diğer IC Gerilimleri
Devre
Referans Gerilim
Audio Codec
1.80 – 2.90 V
WiFi / Bluetooth
1.80 – 3.30 V
Dokunmatik IC
1.80 – 3.00 V
Sensör Hub
1.80 – 2.80 V
NFC
1.80 – 2.60 V
UFS ve eMMC Gerilimleri
Depolama biriminin besleme gerilimleri cihazın açılış sürecinde önemlidir. UFS veya eMMC beslemelerinin eksik olması, depolama IC’sinin iletişim kuramamasına ve cihazın açılış sürecinin belirli bir aşamada kalmasına neden olabilir.
Hat
Referans Gerilim
VCC
2.70 – 2.90 V
VCCQ
1.70 – 1.90 V
VCCQ2
1.70 – 1.90 V
VCC_AUX
1.70 – 1.90 V
RESET_N
1.80 V
Depolama hattında gerilim mevcut ancak cihaz açılmıyorsa RESET_N ve iletişim hatları ayrıca değerlendirilmelidir. Genel anakart eğitiminde de reset, saat ve veri iletişiminin birlikte değerlendirilmesi gerektiği vurgulanmaktadır. :contentReference[oaicite:2]{index=2}
AMOLED Ekran Güç Gerilimleri
AMOLED ekran güç bölümünde diğer düşük voltajlı dijital hatlardan farklı olarak daha yüksek ve negatif gerilimler bulunabilir. Bu nedenle ölçüm sırasında hangi ekran güç hattının hangi çalışma aşamasında aktif olduğunu bilmek önemlidir.
AMOLED Hattı
Referans Gerilim
Fonksiyon
AVDD
5.50 – 6.50 V
AMOLED analog ekran besleme hattıdır.
ELVDD
4.50 – 5.50 V
Ekranın ilgili pozitif besleme hattıdır.
VGH
18 – 22 V
Ekran sürücü devresinin yüksek gerilim hattıdır.
VGL
-5 – -8 V
Ekran sürücü devresinin negatif gerilim hattıdır.
VCOM
2.80 – 3.50 V
Ekran ortak referans/sürme gerilimidir.
Ekran arızasında önemli bir servis kuralı vardır: görüntü yok diye doğrudan ekran veya SoC değiştirilmez. Önce ekran konnektörü, sigorta, besleme hatları, enable sinyali ve veri yolları kontrol edilir. Laptop anakart eğitim materyalinde de ekran güçlerinin kademeli olarak aktif edildiği ve BIOS/SIO kontrol mantığının bu süreçte rol oynadığı belirtilmektedir. :contentReference[oaicite:3]{index=3}
Şarj Bölümü Gerilimleri
Şarj devresi, USB girişinden veya adaptör kaynağından gelen enerjinin batarya ile anakart arasında doğru şekilde yönetilmesini sağlar.
Batarya sıcaklık bilgisinin değerlendirilmesinde kullanılır.
Şarj problemi yaşayan bir cihazda VBUS mevcut olduğu halde şarj başlamıyorsa VBUS’un varlığı tek başına yeterli değildir. Batarya hattı, VSYS, şarj IC kontrol sinyalleri ve NTC hattı birlikte değerlendirilmelidir.
Saat ve Sinyal Gerilimleri
Elektronik devrelerde yalnızca gerilim değil, zamanlama da önemlidir. Teknik eğitim kaynaklarında anakartın çalışmasını açıklamak için “gerilim + zamanlama = veri” yaklaşımı kullanılmaktadır. Kristal ve saat devreleri, işlemcinin ve diğer entegrelerin sinyalleri doğru zamanda yorumlayabilmesi açısından kritik rol oynar. :contentReference[oaicite:4]{index=4}
Sinyal
Referans Gerilim
CLK 26 MHz
1.20 – 1.80 V
CLK 32.768 kHz
1.20 – 1.80 V
I2C SCL / SDA
1.80 – 1.90 V
SPI IO
1.80 – 1.90 V
MIPI D-PHY
0.85 – 1.20 V
PON / RSMRST_N
1.20 – 1.80 V
SYS_RST_N
1.20 – 1.80 V
CPU RESET
1.20 – 1.80 V
Burada dikkat edilmesi gereken nokta, multimetreyle görülen DC seviyenin sinyalin gerçekten sağlıklı şekilde çalıştığını her zaman kanıtlamamasıdır. Özellikle CLK, SPI, I2C ve MIPI gibi hızlı sinyaller için gerektiğinde osiloskop ile dalga şekli ve aktivite kontrol edilmelidir.
Teknisyen İçin Doğru Ölçüm Sırası
0.00A veren bir cep telefonunda profesyonel yaklaşım, ölçümü rastgele noktalardan yapmak yerine güç yolunu takip etmektir.
1. Batarya veya Güç Kaynağını Doğrula
İlk olarak kullanılan bataryanın veya DC güç kaynağının doğru gerilim verdiği kontrol edilmelidir. Daha sonra anakart üzerindeki VBAT/BAT+ hattına bakılır.
Referans: 3.70 – 4.40 V.
2. VPH_PWR ve VSYS Hatlarını Kontrol Et
VBAT mevcut ancak VPH_PWR veya VSYS oluşmuyorsa güç dağıtım yolunda problem aranmalıdır. Bu aşamada koruma elemanları, MOSFET’ler, sigortalar, dirençler ve güç dağıtım yolları incelenir.
3. PMIC Girişini Kontrol Et
PMIC’nin girişinde besleme yoksa PMIC çıkışlarını ölçmek anlamlı değildir. Önce PMIC giriş beslemesinin gerçekten ulaştığı doğrulanmalıdır.
4. PMIC LDO Çıkışlarını Kontrol Et
Standby ve düşük güç devrelerini besleyen LDO çıkışları kontrol edilir. Örneğin VIO18, VIO28, VREF ve VRTC gibi hatların ilgili çalışma durumunda oluşup oluşmadığı kontrol edilir.
5. Güç Tuşu Sinyalini Kontrol Et
Güç tuşu hattı aktif düşük yapıda çalışıyorsa basıldığında hattın yaklaşık 0 V seviyesine düşmesi beklenir. Bırakıldığında görseldeki referans tabloya göre yaklaşık 1.80 V seviyesine dönmesi beklenmektedir.
6. Enable Sinyallerini Ara
Bir PMIC çıkışının oluşmaması her zaman çıkış katının arızalı olduğunu göstermez. İlgili kanalın EN veya enable sinyali oluşmuyor olabilir. Bu nedenle şemada ilgili PMIC kanalı takip edilmelidir.
7. Çıkışta Kısa Devre Kontrolü Yap
Gerilim hattı oluşturulmaya çalışıyor ancak hemen düşüyorsa çıkış hattında kısa devre veya aşırı yük ihtimali değerlendirilmelidir. Burada kontrollü direnç/diot modu ölçümleri ve şema üzerinden tüketici komponentlerin belirlenmesi gerekir.
8. CPU ve RAM Gerilimlerine Geç
Standby ve temel PMIC gerilimleri doğrulanmadan CPU çekirdek veya RAM gerilimlerine geçmek verimli değildir. Güç sıralamasında önceki aşama oluşmuyorsa sonraki aşamaların oluşmaması normaldir.
9. Reset ve Saat Sinyallerini Kontrol Et
Gerilimler mevcut olduğu halde cihaz açılmıyorsa artık yalnızca besleme değil, reset, clock, SPI ve diğer kontrol sinyalleri değerlendirilmelidir.
Önemli servis uyarısı: Görseldeki değerler referans değerlerdir. Bunları bütün telefon modelleri için mutlak ve değişmez değerler olarak kullanmak doğru değildir. Gerçek arıza tespitinde cihazın kendi şeması, boardview’i ve ilgili PMIC datasheet’i öncelikli referans olmalıdır. Yüksek hassasiyetli güç hatlarında yanlış ölçüm veya yanlış müdahale anakarta zarar verebilir.
0.00A Arızasında En Sık Yapılan Hata
Teknisyenin güç kaynağında 0.00A görür görmez “PMIC bozuk” demesi en sık yapılan hatalardan biridir.
Doğru yaklaşım şudur:
0.00A → Giriş gerilimini doğrula → VSYS/VPH_PWR kontrol et → PMIC beslemesini kontrol et → LDO/Buck çıkışlarını kontrol et → Power Key → Enable → Reset → Clock → SoC/CPU/RAM/UFS
Bu yaklaşım, arızayı komponent tahminiyle değil ölçüm sonucuyla daraltır. Teknik eğitim dosyalarında da “VERIFY FIRST, REPLACE LATER” yani önce doğrulama, sonra değişim prensibi temel servis yaklaşımı olarak belirtilmektedir. :contentReference[oaicite:5]{index=5}
Gerilim Ölçümünde Multimetre Kullanımı
DC gerilim ölçümünde siyah prob sağlam bir GND noktasına bağlanmalı, kırmızı prob ise kontrol edilmek istenen hatta uygulanmalıdır. Ölçüm sırasında kısa devre oluşturmayacak uygun prob ucu kullanılması özellikle küçük SMD komponentlerin bulunduğu anakartlarda önemlidir.
Bir bobinin iki tarafını ölçmek de oldukça faydalıdır. Bobinin giriş tarafında gerilim olup çıkış tarafında gerilim yoksa ilgili güç katının anahtarlama veya filtreleme bölümü incelenebilir. Ancak bobinin iki tarafındaki değerlerin yorumlanması mutlaka ilgili şema üzerinden yapılmalıdır.
Yüklenen teknik kaynaklarda da multimetre ile ölçüm yapılırken komponent, pin, sinyal, beklenen gerilim ve prob konumunun birlikte değerlendirilmesi gerektiği belirtilmektedir. :contentReference[oaicite:6]{index=6}
Referans Gerilim Tablosunu Nasıl Kullanmalısınız?
Bu tabloyu bir “parça değiştirme listesi” olarak değil, bir ölçüm referans haritası olarak kullanmak daha doğrudur.
Örneğin VDD_CPU hattında 0 V ölçtünüz. Buradan doğrudan CPU arızası sonucu çıkarmak doğru değildir. Önce bu hattın hangi PMIC Buck kanalından üretildiği, kanalın giriş beslemesi, enable sinyali, feedback hattı ve çıkış yükü incelenmelidir.
Aynı şekilde VBUS 5 V seviyesinde olduğu halde VSYS oluşmuyorsa USB girişinin sağlam olması anakart güç yolunun tamamının sağlam olduğu anlamına gelmez.
Profesyonel teknisyen için asıl değer, “kaç volt var?” sorusundan çok “bu voltaj neden burada var, neden diğer hatta geçmiyor ve bir sonraki aşamayı hangi sinyal etkinleştiriyor?” sorusunun cevabıdır.
Teknik Servis Sonucu
Cep telefonu anakartında 0.00A akım yok şikâyetiyle karşılaşıldığında en güvenilir yöntem güç zincirini adım adım takip etmektir. VBAT/BAT+ ile başlayan kontrol VPH_PWR ve VSYS üzerinden PMIC’ye, ardından LDO ve Buck çıkışlarına ilerlemelidir.
Temel güçler doğrulandıktan sonra CPU, RAM, UFS/eMMC, RF ve ekran güçleri değerlendirilir. Gerilimler mevcut olduğu halde cihaz açılmıyorsa reset, clock, SPI, I2C ve ilgili kontrol sinyalleri incelenmelidir.
Görseldeki tablo bu süreçte teknisyene hızlı bir referans sağlar. Ancak profesyonel arıza tespitinde en doğru yöntem, referans değeri doğrudan cihazın kendi şeması ve güç sıralamasıyla karşılaştırmaktır.
Servis prensibi: Eksik bir gerilim bulunduğunda önce o gerilimin kaynağını, enable koşulunu ve yükünü araştırın. Ölçüm sonucu doğrulanmadan PMIC, CPU, RAM veya başka bir IC değiştirmeyin.
Teknik İçerik Dayanağı
Bu içerikteki ölçüm yaklaşımı ve anakart arıza tespit mantığı, yüklenen teknik servis eğitim materyalleriyle uyumlu olacak şekilde hazırlanmıştır. Özellikle ölçüm odaklı teşhis, güç sıralaması, standby gerilimleri ve “önce doğrula, sonra değiştir” yaklaşımı ilgili teknik eğitim dokümanlarında yer almaktadır. :contentReference[oaicite:7]{index=7} :contentReference[oaicite:8]{index=8}
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
iPhone 17 Pro gibi yüksek teknolojiye sahip bir cihazda anakart, telefonun bütün sistemlerini birbirine bağlayan merkezi elektronik platformdur. İşlemci, bellek, depolama, güç yönetimi, hücresel haberleşme, Wi-Fi, Bluetooth, UWB ve diğer iletişim devreleri küçük bir alanda birlikte çalışır.
Sandwich yani üst üste yerleştirilmiş anakart mimarisi, yüksek komponent yoğunluğunu küçük bir alana sığdırmayı sağlar. Ancak bu yapı aynı zamanda anakart tamirini klasik tek katmanlı PCB tamirlerinden daha hassas hale getirir. Özellikle iki kart arasındaki bağlantılar, padler, via yapıları, ara bağlantılar ve mikro lehim noktaları konusunda deneyim gerekir.
Teknik servis notu: Bu yazı, görseldeki 13 parçayı servis teknisyeninin arıza teşhis mantığıyla açıklamak amacıyla hazırlanmıştır. Görseldeki parçaların konumu ve isimleri eğitimsel bir şema olarak değerlendirilmelidir. Gerçek cihazda işlem yapmadan önce model numarası, boardview, şema ve üretici servis dokümanı kontrol edilmelidir.
1. Üst Shield ve EMI Koruması
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
Anakart üzerindeki metal shield, elektronik komponentleri elektromanyetik girişimden koruyan ve aynı zamanda bazı bölgelerde mekanik koruma sağlayan önemli bir parçadır. Yüksek frekanslı RF devrelerinin bulunduğu bir anakartta elektromanyetik parazitlerin kontrol edilmesi büyük önem taşır.
Arızası durumunda ne olur?
Shield’ın kendisinin arızalanması elektronik bir entegre arızası gibi değerlendirilmez. Ancak shield’ın eğilmesi, kısa devre oluşturacak şekilde yanlış montaj yapılması, lehim noktalarının zarar görmesi veya shield altında bulunan komponentlerin fiziksel olarak hasar görmesi çeşitli problemlere neden olabilir.
Telefonun şebeke performansında düşüş, Wi-Fi sorunları, RF parazitleri veya bazı komponentlerde mekanik hasar görülebilir.
Donanımsal çözüm
Öncelikle mikroskop altında shield bölgesi kontrol edilir. Ezilmiş shield, kopmuş lehim noktaları, oksitlenme, yanmış komponent veya mekanik baskı araştırılır. Gerekirse shield sökülerek altındaki devreler incelenir.
Yazılımsal çözüm
Shield kaynaklı fiziksel bir arıza yazılımla düzeltilemez. Ancak RF sorunu şüphesi varsa cihazın modem durumu, ağ ayarları, tanılama kayıtları ve operatör bağlantısı yazılımsal olarak kontrol edilmelidir.
2. A19 Pro İşlemci
A19 Pro, iPhone 17 Pro ailesinin işlem gücünün merkezinde bulunan ana işlem platformudur. İşletim sistemi, uygulamalar, grafik işlemleri, yapay zekâ görevleri, kamera işleme ve birçok sistem fonksiyonu işlemci tarafından yürütülür.
A19 Pro arızasında ne olur?
Cihaz hiç açılmayabilir.
Apple logosunda kalabilir.
Sürekli yeniden başlayabilir.
Aşırı ısınma görülebilir.
Bilgisayar cihazı algılamayabilir.
Beklenmeyen kernel panic veya sistem çökmeleri oluşabilir.
İşlemci ve anakart arasındaki bağlantılarda problem varsa cihaz tamamen tepkisiz hale gelebilir.
Donanımsal teşhis
Teknisyen önce güç hattını kontrol etmelidir. Anakart üzerinde kısa devre, anormal akım tüketimi, işlemci çevresindeki komponentlerde hasar ve sıvı teması araştırılır. Daha sonra gerekli durumlarda termal kamera, DC güç kaynağı, multimetre ve mikroskop kullanılarak arıza bölgesi belirlenir.
Yazılımsal teşhis
Cihaz bilgisayar tarafından algılanıyorsa kurtarma modu, DFU modu, Apple tanılama araçları ve sistem logları değerlendirilir. Restore işlemi yapılmadan önce kullanıcı verilerinin durumu mutlaka dikkate alınmalıdır.
Önemli: İşlemci değişimi veya işlemci altı BGA müdahalesi sıradan bir entegre değişimi değildir. İşlemci çevresindeki güç, veri ve bağlantı hatlarının zarar görmesi cihazı tamamen çalışamaz hale getirebilir.
3. LPDDR Bellek
RAM, işlemcinin çalışırken ihtiyaç duyduğu geçici verilerin tutulduğu yüksek hızlı bellektir. İşletim sistemi, uygulamalar ve işlem sırasında kullanılan veriler RAM üzerinde tutulur.
RAM arızasında görülebilecek belirtiler
Apple logosunda kalma
Sürekli yeniden başlama
Uygulamaların beklenmedik şekilde kapanması
Sistem kararsızlığı
Restore sırasında hata
Cihazın açılış döngüsüne girmesi
Donanımsal çözüm
Öncelikle RAM güç hatları ve çevresindeki komponentler kontrol edilir. Boardview ve şema üzerinden ilgili güç ve veri hatları incelenir. BGA bağlantılarında problem şüphesi varsa mikroskop altında değerlendirme yapılır.
Yazılımsal çözüm
RAM arızası gerçek bir fiziksel bellek problemi ise yazılım yüklemek sorunu çözmez. Ancak yazılım kaynaklı sistem çökmesi ihtimali varsa güncelleme veya temiz kurulum tanı sürecinin bir parçası olabilir.
4. NAND Flash Depolama
NAND Flash, cihazın işletim sistemi, kullanıcı verileri ve uygulamalarının kalıcı olarak depolandığı yüksek hızlı hafıza birimidir.
NAND arızasında ne olur?
Cihaz açılışta takılabilir.
Restore işlemi hata verebilir.
Depolama kapasitesi hatalı görünebilir.
Telefon yeniden başlayabilir.
Veri okuma ve yazma problemleri ortaya çıkabilir.
Bilgisayara bağlandığında çeşitli kurtarma veya güncelleme hataları görülebilir.
Donanımsal teşhis
NAND besleme hatları, haberleşme hatları ve çevre komponentleri kontrol edilir. Şema ve boardview üzerinden NAND ile işlemci arasındaki bağlantılar takip edilir.
Gerekli durumlarda NAND sökülerek pad yapısı, lehim kalitesi ve PCB bağlantıları mikroskop altında incelenir.
Yazılımsal çözüm
Cihazın yazılımı bozulmuşsa Recovery veya DFU üzerinden sistem kurulumu denenebilir. Ancak NAND fiziksel olarak arızalıysa yazılım yüklemek kalıcı çözüm değildir.
Servis yaklaşımı: Restore hatasını doğrudan NAND arızası olarak kabul etmek doğru değildir. Önce kablo, bilgisayar, USB bağlantısı, yazılım sürümü, güç hatları ve anakart üzerindeki ilgili iletişim hatları kontrol edilmelidir.
5. PMIC Güç Yönetim Entegresi
PMIC yani Power Management Integrated Circuit, anakart üzerindeki farklı devrelere gerekli güç hatlarının oluşturulması ve yönetilmesinde kritik rol oynar.
PMIC arızası belirtileri
Cihazın hiç açılmaması
Aşırı akım çekmesi
Şarj olmama
Sürekli kapanma
Beklenmeyen yeniden başlatmalar
Belirli fonksiyonların çalışmaması
Anakartta anormal ısınma
Donanımsal teşhis
DC güç kaynağı ile akım tüketimi gözlemlenir. Multimetre ile ana güç hatlarında kısa devre kontrolü yapılır. Termal kamera veya kontrollü enerji verme yöntemiyle ısınan komponentin tespiti yapılabilir.
Yazılımsal kontrol
Cihaz açılıyorsa pil durumu, şarj sistemi, sistem logları ve kapanma kayıtları incelenebilir. Yazılımsal belirtiler tek başına PMIC arızasını kanıtlamaz.
Servis çözümü
Kısa devrenin hangi güç hattında olduğu belirlendikten sonra ilgili komponent veya PMIC bölgesi mikroskop altında incelenir. Gerekiyorsa entegre değişimi ve mikro lehimleme uygulanır.
6. RF Transceiver
RF transceiver, cihazın hücresel haberleşmesinde kullanılan radyo frekansı sinyallerinin işlenmesinde görev alan önemli devrelerden biridir.
RF arızasında ne olur?
Şebeke çekim gücü düşebilir.
Cihaz şebeke bulamayabilir.
Arama yapılamayabilir.
Mobil veri çalışmayabilir.
Şebeke sürekli gidip gelebilir.
Donanımsal teşhis
RF hattında anten bağlantıları, filtreler, bobinler, kapasitörler, RF anahtarları ve ilgili entegreler kontrol edilir. Düşme veya sıvı teması sonrasında mekanik hasar özellikle araştırılmalıdır.
Yazılımsal teşhis
Operatör ayarları, modem bilgileri, ağ ayarları ve cihazın modem tarafından doğru şekilde tanınıp tanınmadığı kontrol edilir.
Servis çözümü
RF hattındaki kopuk veya kısa devre yapan komponent tespit edilir. Gerektiğinde RF entegresi veya ilgili filtreleme komponentleri değiştirilir.
7. Wi-Fi ve Bluetooth Modülü
Wi-Fi ve Bluetooth sistemi, kablosuz ağ bağlantısı, aksesuar bağlantısı, AirDrop benzeri kablosuz iletişim ve çeşitli yakın mesafe haberleşme işlemlerinde görev alır.
Arıza belirtileri
Wi-Fi açılmıyor
Wi-Fi düğmesi pasif veya gri görünüyor
Wi-Fi ağlarını bulamıyor
Bluetooth cihazları görmüyor
Bağlantı sürekli kopuyor
Kablosuz bağlantı menzili çok düşüyor
Yazılımsal çözüm
Öncelikle ağ ayarlarının sıfırlanması, işletim sistemi güncellemesi ve gerekirse temiz yazılım kurulumu denenebilir. Ancak Wi-Fi donanımı sistem tarafından tamamen tanınmıyorsa fiziksel arıza ihtimali yükselir.
Donanımsal çözüm
Wi-Fi/Bluetooth güç hatları, RF hatları, filtreler, anten bağlantıları ve ilgili entegre mikroskop altında kontrol edilir. Sıvı teması ve darbe sonrası oluşan pad veya komponent hasarları araştırılır.
8. Orta Shield Plakası
Sandwich anakart yapısındaki orta shield, iki PCB bölgesi arasında elektromanyetik izolasyon ve mekanik koruma sağlamak amacıyla kullanılan koruyucu katmanlardan biridir.
Arıza veya hasar durumunda ne olur?
Shield fiziksel olarak eğilmişse altındaki komponentlere baskı uygulayabilir. Yanlış sökme sırasında PCB padlerinin kopması veya küçük komponentlerin yerinden kalkması daha ciddi bir probleme dönüşebilir.
Donanımsal çözüm
Shield söküldüğünde altındaki komponentler mikroskop altında kontrol edilir. Kopmuş pad, eksik komponent, lehim köprüsü ve oksitlenme varsa uygun mikro lehimleme yöntemiyle onarım yapılır.
9. 5G Baseband Modem
Baseband modem, hücresel haberleşmenin temel işlem katmanlarından biridir. Telefonun operatör ağıyla iletişim kurabilmesi için modem, RF devreleri ve anten sistemi birlikte çalışır.
iPhone 17 Pro ailesiyle ilgili sökümler, cihazda Qualcomm tabanlı 5G modem donanımının kullanıldığını göstermektedir. Bu nedenle görseldeki baseband bölümü, servis açısından özellikle kritik bir alandır.
Baseband arızası belirtileri
Şebeke gelmemesi
Modem bilgisinin okunamaması
IMEI bilgisinin sistemde beklenmedik şekilde görünmemesi
Mobil veri çalışmaması
Arama ve SMS sorunları
Şebekenin sürekli gidip gelmesi
Yazılımsal teşhis
Cihazın Ayarlar bölümündeki modem ve operatör bilgileri kontrol edilir. Ardından ağ ayarları, işletim sistemi ve tanılama kayıtları değerlendirilir.
Donanımsal teşhis
Baseband güç hatları, modem çevresindeki komponentler, RF bağlantıları ve anakart üzerindeki ilgili iletişim hatları ölçülür.
Servis çözümü
Sorunun modem entegresinden mi, güç hattından mı, RF katından mı veya PCB bağlantısından mı kaynaklandığı ayrıştırılmalıdır. Doğrudan modem değiştirmek yerine önce besleme ve iletişim hatlarının ölçülmesi profesyonel servis yaklaşımıdır.
10. UWB Modülü
UWB yani Ultra Wideband, yakın mesafede hassas konumlama ve yön belirleme gibi özelliklerde kullanılan kablosuz haberleşme teknolojisidir.
UWB arızasında ne olur?
Hassas konumlama özellikleri, uyumlu aksesuarların konum algılama fonksiyonları veya UWB kullanan bazı özellikler düzgün çalışmayabilir.
Donanımsal teşhis
UWB entegresinin besleme hatları, çevresindeki pasif komponentler, anten bağlantıları ve PCB izleri kontrol edilir.
Yazılımsal teşhis
İşletim sistemi güncellemesi, ilgili özelliklerin aktif olup olmadığı ve cihaz ayarları kontrol edilir. Yazılım güncel olmasına rağmen UWB fonksiyonu sürekli çalışmıyorsa donanım tarafı incelenmelidir.
11. Power Amplifier
Power Amplifier veya PA, hücresel RF sinyalinin anten tarafına gönderilmesi sırasında sinyal gücünün yükseltilmesinde kullanılan RF devresidir.
PA arızasında görülebilecek belirtiler
Zayıf şebeke
Arama sırasında bağlantının kopması
Mobil veri performansının düşmesi
Belirli frekanslarda bağlantı problemleri
Cihazın şebekeye bağlanmakta zorlanması
Donanımsal çözüm
PA çevresindeki RF filtreleri, bobinler, kapasitörler ve besleme hatları kontrol edilir. Özellikle düşme ve sıvı teması sonrası RF hattındaki fiziksel hasarlar araştırılır.
Yazılımsal çözüm
Operatör ayarları ve ağ yapılandırması kontrol edilebilir. Ancak PA fiziksel olarak arızalıysa yazılım müdahalesiyle elektronik komponent onarılamaz.
12. Alt Shield
Alt shield, anakartın diğer yüzündeki hassas elektronik bileşenleri elektromanyetik etkilere, mekanik temaslara ve dış etkenlere karşı korumaya yardımcı olur.
Arıza durumunda servis yaklaşımı
Shield altında bulunan bölgeye ulaşmadan önce fiziksel hasarın kaynağı belirlenmelidir. Özellikle anakart düşmüşse shield’ın baskı yaptığı komponentler ve BGA bölgeleri mikroskop altında kontrol edilmelidir.
Sıvı temasında ise shield altında görünmeyen oksitlenme ihtimali bulunduğundan sadece dış yüzeyi temizlemek yeterli olmayabilir.
13. Konnektör ve Ara Bağlantılar
Sandwich anakart mimarisinde kartlar arasındaki bağlantılar son derece kritiktir. Konnektörler ve ara bağlantılar işlemci, RF, güç ve diğer devrelerin birbirleriyle iletişim kurmasını sağlar.
Konnektör arızasında ne olur?
Cihazın bazı fonksiyonları tamamen kaybolabilir.
Kamera çalışmayabilir.
Şebeke problemi ortaya çıkabilir.
Şarj veya USB bağlantısı etkilenebilir.
Wi-Fi veya Bluetooth sorunları görülebilir.
Cihaz açılıp belirli fonksiyonlarda hata verebilir.
Donanımsal çözüm
Konnektör mikroskop altında incelenir. Eğilmiş pinler, kopmuş padler, oksitlenme, lehim çatlağı ve PCB üzerindeki yol kopuklukları kontrol edilir.
Gerekirse konnektör değişimi, pad onarımı, jumper veya mikro lehimleme işlemleri uygulanabilir.
Yazılımsal ve Donanımsal Arıza Teşhisinde Doğru Sıralama
Profesyonel bir iPhone anakart tamirinde en büyük hata, belirtilen fonksiyonla ilişkili entegreyi doğrudan değiştirmeye çalışmaktır. Örneğin cihazda şebeke yok diye doğrudan baseband değiştirmek doğru teşhis yöntemi değildir.
Doğru servis yaklaşımında önce yazılımsal ihtimaller, ardından güç ve iletişim hatları, sonrasında ilgili entegre değerlendirilir.
1. Görsel inceleme
Anakart mikroskop altında incelenir. Darbe, sıvı teması, oksitlenme, yanık komponent, eksik komponent ve önceki tamir izleri araştırılır.
2. Akım tüketimi kontrolü
Cihazın açılış sırasında çektiği akım gözlemlenir. Anormal tüketim, kısa devre veya belirli bir güç hattındaki problem hakkında önemli ipucu verebilir.
3. Kısa devre testi
Ana güç hatları ve şüpheli besleme hatları multimetre ile kontrol edilir. Ölçüm değerleri tek başına karar vermek için yeterli değildir; devrenin yapısı ve şema bilgisiyle birlikte değerlendirilmelidir.
4. Termal inceleme
Cihaz kontrollü şekilde enerjilendirildiğinde anormal ısınan komponent termal kamera yardımıyla tespit edilebilir.
5. Yazılım ve tanılama
Recovery, DFU, sistem logları ve üretici tanılama araçları kullanılarak problemin yazılım mı yoksa donanım mı olduğuna dair ek veri toplanır.
6. Boardview ve şema analizi
İleri seviye anakart tamirinde sadece komponenti bilmek yeterli değildir. Komponentin hangi güç hattında olduğu, hangi sinyali taşıdığı ve hangi komponentlerle ilişkili olduğu bilinmelidir.
7. Mikro lehimleme
Arızalı komponent kesin olarak belirlendikten sonra uygun sıcaklık profili, doğru flux, mikroskop ve uygun lehimleme ekipmanı kullanılarak onarım gerçekleştirilir.
Profesyonel iPhone 17 Pro Anakart Tamir Süreci
iPhone 17 Pro anakart tamirinde başarı sadece entegre değiştirmekle ölçülmez. Asıl önemli olan arızanın kök nedenini bulmaktır.
Örneğin bir Wi-Fi problemi, Wi-Fi entegresinden kaynaklanabileceği gibi güç hattındaki kısa devreden, filtre komponentinden, anten bağlantısından veya PCB üzerindeki kopuk bir bağlantıdan da kaynaklanabilir.
Aynı şekilde şebeke problemi yalnızca baseband veya RF transceiver arızası anlamına gelmez. Anten, filtre, PA, güç beslemesi, modem haberleşme hattı veya yazılım tarafındaki sorunlar da benzer belirti oluşturabilir.
Usta teknisyen yaklaşımı: Belirtiyi değil, devreyi teşhis et. Önce ölç, sonra karşılaştır, ardından komponent müdahalesi yap. Bu yaklaşım gereksiz entegre değişimini ve anakartın daha fazla zarar görmesini önler.
iPhone 17 Pro Anakartında Sık Karşılaşılabilecek Arıza Senaryoları
Telefon hiç açılmıyor
İlk olarak batarya, ana güç hattı, kısa devre, PMIC bölgesi ve işlemci çevresindeki güç hatları kontrol edilmelidir. Cihazın bilgisayar tarafından algılanıp algılanmadığı da önemli bir teşhis bilgisidir.
Telefon Apple logosunda kalıyor
NAND, RAM, işlemci, güç yönetimi veya işletim sistemi kaynaklı sorunlar değerlendirilebilir. Öncelikle yazılımsal kontroller yapılmalı, ardından donanım tarafına geçilmelidir.
Şebeke yok
IMEI/modem durumu, modem güç hatları, baseband, RF transceiver, PA, filtreler ve anten bağlantıları birlikte değerlendirilmelidir.
Wi-Fi açılmıyor
Yazılım kontrolünden sonra Wi-Fi/Bluetooth entegresi, güç hatları, RF devresi ve ilgili PCB bağlantıları incelenmelidir.
Telefon çok ısınıyor
Aşırı ısınmanın kaynağı belirlenmeden entegre değiştirilmemelidir. Kısa devre yapan kapasitör, güç yönetimi problemi, işlemci yükü veya başka bir güç hattı problemi söz konusu olabilir.
iPhone 17 Pro Sandwich Anakart Hakkında Sık Sorulan Sorular
iPhone 17 Pro anakartı neden sandwich yapıda?
Sandwich veya stacked anakart tasarımı, elektronik bileşenlerin daha küçük bir alana yerleştirilmesine yardımcı olur. Bunun karşılığında kartın sökülmesi, ayrılması ve mikro lehimleme işlemleri daha fazla hassasiyet gerektirir.
Sandwich anakart tamir edilebilir mi?
Arızanın türüne bağlı olarak mikro lehimleme, komponent değişimi, pad onarımı ve PCB bağlantı onarımı yapılabilir. Ancak her anakart arızasının tamir edilebileceği garanti edilemez.
NAND arızasında telefon tamamen kapanır mı?
NAND ile ilgili ciddi donanımsal veya haberleşme problemi cihazın normal şekilde açılmasını engelleyebilir. Ancak açılmama durumunun tek nedeni NAND değildir.
Baseband arızası nasıl anlaşılır?
Şebeke yokluğu, modem bilgisinin okunmaması, mobil veri problemleri ve belirli modem tanılama hataları önemli belirtilerdir. Kesin teşhis için yazılımsal bilgiler ile anakart ölçümlerinin birlikte değerlendirilmesi gerekir.
iPhone anakart tamiri için sadece sıcak hava istasyonu yeterli mi?
Hayır. Profesyonel anakart tamiri için mikroskop, kaliteli havya, sıcak hava istasyonu, DC güç kaynağı, multimetre, termal inceleme ekipmanı ve gerektiğinde programlama ile şema/boardview bilgisi gerekir.
Yazılım atarak anakart arızası giderilebilir mi?
Bazı sistemsel problemlerde yazılım yükleme veya güncelleme çözüm olabilir. Fakat fiziksel olarak arızalanmış PMIC, NAND, RF, baseband, konnektör veya PCB bağlantısı yazılım yüklenerek onarılamaz.
Sonuç: iPhone 17 Pro Anakartını Tanımak Neden Önemli?
iPhone 17 Pro sandwich anakartı, çok sayıda elektronik devrenin küçük bir alanda birlikte çalıştığı karmaşık bir sistemdir. A19 Pro işlemciden NAND belleğe, PMIC güç yönetiminden RF devrelerine, Wi-Fi ve Bluetooth sisteminden 5G modem ve UWB teknolojisine kadar her bölümün kendine özgü görevi vardır.
Bu nedenle profesyonel iPhone anakart tamirinde en önemli beceri sadece entegre değiştirmek değildir. Arızayı doğru analiz etmek, ölçüm yapmak, şemayı okumak, boardview üzerinden hattı takip etmek ve gerektiğinde mikro lehimleme uygulamak gerçek teknisyenliği belirler.
Özellikle yeni nesil iPhone modellerinde anakart yoğunluğu arttıkça klasik parça değişimi yaklaşımından ziyade elektronik devre analizi ve mikro lehimleme bilgisi daha önemli hale gelmektedir.
Telefon anakart tamirini profesyonel olarak öğrenmek isteyenler için: Cep telefonu anakart tamiri; temel elektronik, ölçü aleti kullanımı, entegre tanıma, devre analizi, arıza tespiti, şema ve boardview okuma ve mikro lehimleme gibi konuların birlikte öğrenilmesini gerektirir.
Mert_Egitim
