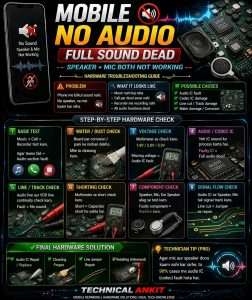

Cep Telefonu Ses Çıkmıyor Sorunu: Hoparlör ve Mikrofon Çalışmıyor | Tam Donanım Tamir Rehberi
İçindekiler
- 1. Sorun Nedir ve Ne Kadar Yaygın?
- 2. Belirtiler Nelerdir?
- 3. Olası Nedenler
- 4. Adım Adım Donanım Kontrolü
- #4.1 Temel Test
- #4.2 Su / Toz Kontrolü
- #4.3 Voltaj Kontrolü
- #4.4 Audio / Codec IC Kontrolü
- #4.5 Line / Track Kontrolü
- #4.6 Shorting (Kısa Devre) Kontrolü
- #4.7 Bileşen Kontrolü
- #4.8 Signal Flow Kontrolü
- 5. Nihai Donanım Çözümleri
- 6. Teknisyen İpucu (Profesyonel Tavsiye)
1. Sorun Nedir ve Ne Kadar Yaygın?
Cep telefonlarında “Full Sound Dead” olarak bilinen bu arıza, hem hoparlörün hem de mikrofonun aynı anda çalışmaması durumudur. Müzik çalmıyor, arama sesi duyulmuyor, ses kaydı yapılamıyor ve kulaklık bile ses vermiyor olabilir. Bu sorun özellikle su teması, düşme veya uzun süreli kullanım sonrası sık görülür. Tamir edilmezse telefonunuzun tüm ses fonksiyonları devre dışı kalır.
2. Belirtiler Nelerdir?
Bu sorunda şu belirtileri gözlemlersiniz:
- Müzik ve video sesi hiç çıkmıyor
- Arama sırasında karşı tarafı duyamıyorsunuz veya sizi duyamıyor
- Ses kaydedici (recorder) çalışmıyor
- Kulaklık, bluetooth hoparlör dahil tüm ses çıkışları ölü
- Ekran bildirim sesleri ve zil sesi yok
3. Olası Nedenler
En sık karşılaşılan nedenler şunlardır:
- Audio IC (Ses İşlemcisi) arızası
- Codec IC hasarı
- Audio sinyal hattında (line) kesik veya track kopması
- Su hasarı ve korozyon
- Kısa devre (shorting)
4. Adım Adım Donanım Kontrolü
Profesyonel bir teknisyen olarak her zaman bu sırayla ilerliyorum. Gerekli araçlar: multimetre, tornavida seti, temizlik fırçası ve lehim istasyonu.
4.1 Temel Test
Önce basit bir test yapın: Müzik çalın, arama yapın ve ses kaydediciyi deneyin. Üçü de çalışmıyorsa sorun kesinlikle audio bölümündedir.
4.2 Su / Toz Kontrolü
Telefonu açıp anakartı inceleyin. Korozyon, beyaz veya yeşil lekeler varsa su hasarı vardır. İzopropil alkol ile iyice temizleyin ve kurumaya bırakın.
4.3 Voltaj Kontrolü
Multimetre ile Audio IC besleme pinlerinde 1.8V, 2.8V veya 3.3V olup olmadığını ölçün. Voltaj yoksa Audio IC veya besleme devresi arızalıdır.
4.4 Audio / Codec IC Kontrolü
Bu küçük entegre devre, tüm ses sinyallerini işler. Arızalıysa tam ses kaybı yaşanır. Değişim veya reballing işlemi gerekir.
4.5 Line / Track Kontrolü
Audio IC’den hoparlör ve mikrofon pinlerine giden yolları (VDD ve sinyal hatlarını) süreklilik modunda kontrol edin. Kopukluk varsa jumper ile onarın.
4.6 Shorting (Kısa Devre) Kontrolü
Multimetre ile toprak ve besleme hatları arasında kısa devre olup olmadığını ölçün. Kısa devre varsa kapasitör veya dirençlerden biri arızalı olabilir.
4.7 Bileşen Kontrolü
Hoparlör, mikrofon ve kulaklık jakını tek tek test edin. Arızalı bileşeni yenisiyle değiştirin.
4.8 Signal Flow Kontrolü
Audio IC’den çıkışa kadar sinyal akışını takip edin. Kesik hatları jumper tel ile köprüleyin.
5. Nihai Donanım Çözümleri
Sorunun %90’ında Audio IC değişimi veya reballing ile sorun çözülür. Diğer çözümler:
- Audio IC Tamiri / Değişimi
- Profesyonel anakart temizliği
- Line jumper onarımı
- Gelişmiş reballing işlemi
6. Teknisyen İpucu (Profesyonel Tavsiye)
Deneyimlerime göre, hoparlör ve mikrofonun ikisi de aynı anda çalışmıyorsa %90 ihtimalle Audio IC (Codec) arızası vardır. Müşterilerime her zaman “önce IC’yi kontrol edelim” diyorum. Kendiniz yapacaksanız statik elektrikten korunun ve kaliteli lehim kullanın.
Sonuç: Yukarıdaki adımları takip ederek cep telefonu ses çıkmıyor sorununu büyük ölçüde çözebilirsiniz. Hala sorun devam ediyorsa yetkili servise veya profesyonel bir teknisyene başvurmanızı öneririm.
Bu makaleyi faydalı bulduysanız paylaşın. Sorularınız için yorum bırakın. Daha fazla cep telefonu tamir rehberi için sitemizi takip edin!
Audio IC Tamir Teknikleri
Hoparlör ve mikrofon çalışmıyor”, “ses çıkmıyor”, “full no audio” gibi sorunların %90’ında suçlu Audio IC (Codec IC) entegresidir.
Bu rehberde, Audio IC tamir tekniklerini en güncel yöntemlerle (reballing, değişim, temizlik, voltaj kontrolü) adım adım anlatıyorum. Hem acemi teknisyenler hem de ileri seviye ustalar için hazırlanmıştır.
İçindekiler
- 1. Audio IC Nedir ve Ne İşe Yarar?
- 2. Audio IC Arızası Belirtileri
- 3. Gerekli Araç ve Malzemeler
- 4. Adım Adım Audio IC Tamir Teknikleri
- 4.1 Anakart ve IC Temizliği
- 4.2 Voltaj ve Kısa Devre Kontrolü
- 4.3 Reballing Tekniği (En Etkili Yöntem)
- 4.4 Audio IC Değişim (BGA Rework)
- 4.5 Line / Track Kesiklerinde Jumper Onarımı
- 5. Tamir Sonrası Test Etme
- 6. Dikkat Edilmesi Gereken Kritik Noktalar
- 7. Profesyonel Teknisyen İpuçları
1. Audio IC Nedir ve Ne İşe Yarar?
Audio IC (Codec IC), telefonun ana işlemcisi ile hoparlör, mikrofon, kulaklık ve titreşim motoru arasındaki tüm ses sinyallerini yöneten küçük BGA tipi entegre devredir. Genellikle “Audio Codec” veya “PMIC Audio” olarak da adlandırılır. Arızalandığında telefonunuzda tamamen ses kaybı yaşanır.
2. Audio IC Arızası Belirtileri
- Hoparlör, kulaklık ve mikrofon aynı anda çalışmıyor
- Müzik, zil sesi, arama sesi ve kayıt fonksiyonları ölü
- Su teması veya düşme sonrası ani ses kaybı
- Multimetre ile Audio IC pinlerinde voltaj yok veya düşük
3. Gerekli Araç ve Malzemeler
Zorunlu araçlar:
- BGA Rework İstasyonu (sıcak hava + IR)
- Multimetre (süreklilik ve voltaj ölçümü için)
- Lehim pastası + Flux (No-clean)
- Reballing stencil (Audio IC modeline özel)
- İzopropil alkol (%99) ve temizlik fırçası
- Termal macun ve şeffaf kapak bandı
- ESD bilekliği (statik elektrik koruması)
4. Adım Adım Audio IC Tamir Teknikleri
4.1 Anakart ve IC Temizliği
Önce telefonu tamamen sökün. Audio IC etrafındaki korozyon ve tozu izopropil alkolle temizleyin. 5-10 dakika bekletip kurutun. Bu basit adım bile %20 vakada sorunu çözebilir.
4.2 Voltaj ve Kısa Devre Kontrolü
Multimetre ile Audio IC besleme pinlerini ölçün:
• VDD Core: 1.8V / 1.2V
• VDD Audio: 2.8V / 3.3V
Eksik voltaj varsa besleme hattını, kısa devre varsa kapasitörleri kontrol edin.
4.3 Reballing Tekniği (En Etkili Yöntem)
1. Eski lehim toplarını BGA rework ile çıkarın.
2. IC’nin altını temizleyin.
3. Uygun stencil ile yeni lehim toplarını yerleştirin.
4. 220-240°C sıcaklıkta reflow yapın.
5. Soğuduktan sonra anakarta yeniden monte edin.
Not: Reballing, Audio IC’nin %80 başarı oranına sahiptir.
4.4 Audio IC Değişim (BGA Rework)
Orijinal IC’yi BGA rework istasyonu ile kaldırın. Aynı model yeni bir Audio IC alıp aynı yöntemle takın. Lehimleme sonrası flux kalıntılarını mutlaka temizleyin.
4.5 Line / Track Kesiklerinde Jumper Onarımı
Audio IC’den hoparlör/mikrofon pinlerine giden track’leri incele. Kopukluk varsa 0.1mm jumper tel ile köprüleyin. Bu, IC tamirine gerek kalmadan sorunu çözebilir.
5. Tamir Sonrası Test Etme
Tamiri bitirdikten sonra mutlaka şu testleri yapın:
• Müzik çalma
• Arama yapma (konuşma + dinleme)
• Ses kaydı
• Kulaklık ve bluetooth testi
Tüm fonksiyonlar çalışıyorsa tamir başarılıdır.
7. Profesyonel Teknisyen İpuçları
• Su hasarı olan telefonlarda önce 24 saat %99 izopropil alkol banyosu yapın.
• Reballing’de sıcaklığı 235°C’yi geçirmeyin.
• %90 vakada orijinal Audio IC kullanın, Çin malı ucuz IC’ler kısa sürede tekrar arızalanır.
• Müşteriye “IC değişimi + reballing” paketi sunun, hem dayanıklı hem de kar marjı yüksek olur.
Mert_Egitim
