Dijital Osiloskop Kullanım Rehberi: Sıfırdan İleri Seviyeye Prob Kalibrasyonu, Tetikleme ve Anakart Sinyal Ölçüm Protokolü
📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)
- 1. Osiloskop Nedir? Multimetre ile Göremediğiniz Hangi Arızaları Gösterir?
- 2. Çok Kanallı Mimari, BNC Bağlantısı ve Prob Renk Kodlaması
- 3. 1X ve 10X Zayıflatma Anahtarı, Şase Bağlantısı ve Parazit (Noise) Engelleme
- 4. Prob Kompanzasyonu: Trimmer Kondansatör ile Kare Dalga Kalibrasyonu
- 5. Ekran Izgarası (Graticule), Volt/Div Dikey ve Time/Div Yatay Hesaplama Matematiği
- 6. Otomatik Ölçüm (Measure) ve Hassas İmleç (Cursor) Kullanımı
- 7. Kayan Sinyali Sabitleme: Trigger (Tetikleme) Seviyesi ve Run/Stop Fonksiyonu
- 8. Dalga Formunu Kaydetme (USB/Dahili Bellek) ve Default Setup ile Sıfırlama
- 9. Cep Telefonu ve Anakart Tamirinde Osiloskop Teşhis Matrisi
- 10. Sıkça Sorulan Sorular (SSS)
- Referans Ölçüm ve Voltaj Tablosu
- Adım Adım Arıza Teşhis Akışı
Özet & Uzman Notu: Dijital osiloskop (DSO) nasıl kullanılır? 4 kanallı BNC prob bağlantısı, 1X ve 10X zayıflatma anahtarı, şase krokodil bağlantısı ve parazit engelleme, dahili 1kHz kare dalga ile trimmer kompanzasyon kalibrasyonu, Volt/Div dikey eksen ve Time/Div yatay eksen hesaplama matematiği, Measure otomatik ölçüm, Cursor hassas imleçler, Trigger (tetikleme) seviyesi ile kayan sinyalleri sabitleme, Run/Stop dondurma, USB veri depolama ve cep telefonu anakart tamirinde kristal, I2C, PWM ve ripple ölçüm protokolleri. Yazan: Mert Cep Telefonu Tamir Kursu (Tel: 0542 585 68 92 – Instagram: @ceptelefonuserviskursu – www.ceptelefonutamirkursu.com).
1. Osiloskop Nedir? Multimetre ile Göremediğiniz Hangi Arızaları Gösterir?
Elektronik tamir atölyelerinde en sık düşülen hata, sadece bir dijital multimetreye güvenerek anakart arızası aramaktır. Bir multimetre, bir devredeki voltajın yalnızca saniyede birkaç kez alınan ortalama (RMS) değerini gösterir. Ancak günümüz modern akıllı telefonlarında (iPhone, Samsung, Xiaomi) işlemciler, güç yönetim entegreleri (PMIC) ve haberleşme veriyolları saniyede milyonlarca kez (Megahertz – Gigahertz seviyesinde) durum değiştirir.
Osiloskop, elektrik geriliminin (voltajın) zamana karşı değişimini iki boyutlu bir grafik olarak ekrana çizen görsel bir teşhis cihazıdır. Dikey eksen gerilimi, yatay eksen ise zamanı temsil eder. Multimetre ile baktığınızda 1.8V olarak gördüğünüz sabit bir besleme hattı, osiloskop ile incelendiğinde filtre kondansatörünün kuruması yüzünden şiddetli parazit (ripple) saçıyor olabilir. Benzer şekilde, telefonun uyanmasını sağlayan 32.768 kHz kristal osilatörün sinüs dalgasının bozulduğunu veya I2C veri hattındaki kare dalganın çöktüğünü sadece bir osiloskop ekranında görebilirsiniz.
Multimetre devrenin tansiyonunu ölçer; osiloskop ise devrenin kalp elektrosunu (EKG) çeker. Tetik almayan, Apple logosunda takılı kalan veya sebepsiz yere reset atan cihazlarda körü körüne entegre sökmek yerine sinyalin formuna bakmak tamir başarısını %90’ın üzerine çıkarır.
2. Çok Kanallı Mimari, BNC Bağlantısı ve Prob Renk Kodlaması
Modern dijital osiloskoplarda (DSO) genellikle 2 veya 4 bağımsız giriş kanalı yer alır. Cihazın ön yüzündeki her kanal metal bir BNC Dişi (Female) konnektöre sahiptir:
- Eşzamanlı Gözlem (Simultaneous Observation): 4 kanallı bir osiloskop ile aynı anda dört farklı devreyi izleyebilirsiniz. Örneğin; Kanal 1 ile SPI veriyolunun Saat (CLK) sinyalini, Kanal 2 ile Veri Giriş (MOSI), Kanal 3 ile Veri Çıkış (MISO) ve Kanal 4 ile Çip Seçim (CS) sinyalini eşzamanlı görerek protokolün doğru sıralamayla çalışıp çalışmadığını anlarsınız.
- Renk Eşleştirme (Color Rings): Her BNC yuvasının etrafında renkli bir çerçeve (Sarı, Mavi, Yeşil, Mor) bulunur. Bu renkler doğrudan ekrandaki dalga formunun rengiyle birebir eşleşir. Karışıklığı önlemek için osiloskop kutusundan çıkan renkli plastik halkalar prob kablolarının iki ucuna takılmalıdır. Böylece elinizdeki probun ekranda hangi renge karşılık geldiğini anında anlarsınız.
- BNC Kilitleme Mekanizması: Probun erkek BNC ucu, cihazın yuvasındaki çıkıntılara hizalanır, hafifçe içeri doğru itilir ve saat yönünde çeyrek tur çevrilerek kilitlenir (Push & Twist). Bu kilit, yüksek frekanslı sinyallerin temassızlık ve empedans kaybı olmadan iletilmesini sağlar.
3. 1X ve 10X Zayıflatma Anahtarı, Şase Bağlantısı ve Parazit (Noise) Engelleme
Osiloskop probları basit birer iletken tel değildir; içerisinde hassas direnç ve kondansatör ağları barındıran pasif zayıflatıcılardır. Prob gövdesi üzerinde yer alan 1X / 10X sürgülü anahtarı ölçümün kaderini belirler:
Sinyal zayıflatılmadan birebir iletilir. Çok düşük voltajlı (örneğin 10mV altındaki gürültü ve ripple) sinyalleri yakalamak için uygundur. Ancak bant genişliği genellikle 6-10 MHz ile sınırlıdır ve probun giriş kapasitansı yüksektir (devreyi yükleyebilir).
Sinyali dahili 9 Megaohm direnç ile 10 kat zayıflatarak osiloskopa iletir. Osiloskopun giriş empedansını 10 Megaohm’a çıkarır, devreye binen yükü (yükleme etkisi – loading effect) minimuma indirir ve probun tam bant genişliğine (100MHz – 200MHz+) ulaşmasını sağlar. Genel anakart ölçümlerinde mutlaka 10X modu kullanılmalıdır.
Elektromanyetik Parazit (Gürültü) Neden Oluşur ve Nasıl Yok Edilir?
Probu elinize aldığınızda ekranda anlamsız, karmaşık ve dalgalı çizgiler görebilirsiniz. Bunun sebebi probun ucunun adeta bir anten gibi ortamdaki şebeke frekansını (50Hz/60Hz), floresan ışıklarını ve güç kaynaklarının yaydığı elektromanyetik dalgaları toplamasıdır.
- Şase Klipsi Kuralı (Ground Clip): Probun ucundaki siyah timsah klips (krokodil), mutlaka anakartın ortak şasesine (GND / 0V) bağlanmalıdır.
- Parazit Doğrulama Testi: Probun iğne ucunu kendi şase klipsine değdirdiğinizde (kısa devre ettiğinizde), ekrandaki tüm elektromanyetik gürültü anında kaybolmalı ve sıfır voltaj referansında dümdüz bir çizgi oluşmalıdır. Eğer düz çizgi oluşmuyorsa kabloda kırık veya şase hattında kopukluk vardır.
4. Prob Kompanzasyonu: Trimmer Kondansatör ile Kare Dalga Kalibrasyonu
Her yeni prob osiloskopa ilk kez takıldığında veya farklı bir kanala aktarıldığında mutlaka Kompanzasyon Kalibrasyonu (Probe Compensation) yapılmalıdır. Osiloskopun giriş kapasitansı ile probun kendi kablo kapasitansı birbirini dengelemezse, ekranda gördüğünüz yüksek frekanslı dalgalar gerçeği yansıtmaz.
Adım Adım Kalibrasyon Prosedürü:
- Prob üzerindeki anahtarı 10X konumuna getirin.
- Osiloskop ön panelindeki kanal menüsünden zayıflatma katsayısını da 10X olarak seçin ve bağlaşım modunu DC (Direct Coupling) yapın.
- Probun şase klipsini cihaz üzerindeki GND (Şase) klemensine takın; probun ucundaki yaylı kancayı geri çekerek 1kHz Kare Dalga Test Klemensine (üzerinde kare dalga sembolü olan terminal) bağlayın.
- Cihaz üzerindeki AUTO tuşuna basın. Ekrana 1kHz frekansında bir kare dalga gelecektir.
- Dalganın köşelerine dikkatle bakın:
- Köşeler Yuvarlaksa (Under-compensated / Yetersiz): Yüksek frekanslar zayıflıyordur.
- Köşeler Yukarı Sivrilmişse (Over-compensated / Aşırı): Dalga tepe noktalarında aşırı çınlama (overshoot) vardır.
- Köşeler Tam 90 Derece Düzse (Properly Compensated / İdeal): Mükemmel kalibrasyon sağlanmıştır.
- Probun BNC konnektör gövdesinde yer alan gizli ayar deliğindeki küçük vidayı (Trimmer Kondansatör), prob kutusundan çıkan yalıtkan plastik tornavida ile yavaşça çevirerek ekrandaki kare dalgayı jilet gibi keskin köşeli hale getirin.
5. Ekran Izgarası (Graticule), Volt/Div Dikey ve Time/Div Yatay Hesaplama Matematiği
Osiloskop ekranı dikey ve yatay karelerden (Division / Bölme) oluşan bir ızgara (Graticule) sistemine sahiptir. Ekranda gördüğünüz her kare 1 birimdir (1 Div):
DİKEY EKSEN (Y) = VOLTAJ (GERİLİM)
• Sağ panelde dikey skala değeri yazar (Örn: 500 mV/div veya 1.00 V/div).
• Dalga dikeyde kaç kare kaplıyorsa o sayı ile çarpılır.
• Örnek: 500 mV/div kademesinde dalga 6 tam kare yüksekliğindeyse: 6 × 500mV = 3000mV = 3.0 Volt (Tepeden Tepeye Gerilim – Vpp).
YATAY EKSEN (X) = ZAMAN (TIME)
• Ekranın üstünde yatay zaman tabanı yazar (Örn: 200 µs/div veya 1.00 ms/div).
• Dalganın bir periyodu (başlangıcından tekrarına kadar olan süre) kaç kare ise çarpılır.
• Örnek: 200 µs/div kademesinde bir tam dalga 5 kare sürüyorsa:
Periyot (T) = 5 × 200 µs = 1000 µs = 1 milisaniye (0.001 s)
Frekans (f) = 1 / T = 1 / 0.001s = 1000 Hz (1 kHz).
Önemli Kontrol Düğmeleri:
- Vertical Scale (V/div) Düğmesi: Dalganın voltaj ölçeğini değiştirir. Dalga ekrana sığmıyorsa voltaj bölmesini artırıp dalgayı küçültebilirsiniz; küçük bir sinyali detaylı incelemek için bölmeyi düşürüp büyütebilirsiniz. Dikkat: Dalganın ekrandaki görüntüsü büyüse de gerçek voltaj değeri sabittir.
- Vertical Position Düğmesi: Dalga formunu ekranda yukarı veya aşağı kaydırarak referans çizgisine hizalamanızı sağlar.
- Horizontal Scale (Time/div) Düğmesi: Zaman tabanını milisaniye, mikrosaniye veya nanosaniye bazında değiştirerek dalgayı yatayda açar (genişletir) veya sıkıştırır.
6. Otomatik Ölçüm (Measure) ve Hassas İmleç (Cursor) Kullanımı
Her ölçümde elle kare sayıp matematik hesabı yapmak zorunda değilsiniz. Dijital osiloskoplar gelişmiş dijital sinyal işlemcileriyle (DSP) donatılmıştır:
1. Otomatik Ölçüm Menüsü (Measure):
Ön paneldeki Measure butonuna basarak ekrana istediğiniz parametreleri anlık ekleyebilirsiniz. Dikey menüden Vpp (Tepeden tepeye voltaj), Vmax, Vmin, RMS; yatay menüden ise Frequency (Frekans), Period (Periyot), +Duty Cycle (Görev döngüsü) parametrelerini seçtiğinizde, osiloskop bu değerleri ekranda milisaniyeler içinde canlı olarak hesaplar.
2. İmleç (Cursor) Modu ile Hassas Cetvel Ölçümü:
Karmaşık ve periyodik olmayan dijital iletişim paketlerinde otomatik ölçüm yanıltıcı olabilir. Cursor modunu aktif ettiğinizde ekrana hareket ettirilebilir ölçüm çizgileri gelir:
• Dikey İmleçler (X-Cursor): İki dikey çizgi sinyalin başlangıç ve bitiş noktalarına çekilir. Cihaz ekranda iki imleç arasındaki zaman farkını (ΔX) ve bu süreye karşılık gelen frekansı (1/ΔX) anında verir.
• Yatay İmleçler (Y-Cursor): İki yatay çizgi sinyalin tabanı ile tepesine hizalanır; aradaki gerilim farkı (ΔY) milivolt hassasiyetinde ölçülür.
7. Kayan Sinyali Sabitleme: Trigger (Tetikleme) Seviyesi ve Run/Stop Fonksiyonu
Osiloskop kullanan teknisyenlerin en çok şikayet ettiği durum: ‘Ekrana sinyal geliyor ama bir türlü durmuyor, sağa sola kayıp titriyor.’ Bu sorunun tek çözümü Trigger (Tetikleme) sistemini doğru yönetmektir.
Osiloskop ekranı saniyede binlerce kez yenilenir. Eğer her tarama dalganın rastgele bir yerinde başlarsa, dalgalar üst üste binerek ekranda koşuyormuş gibi görünür. Trigger Level (Tetikleme Seviyesi) düğmesini çevirdiğinizde ekranda yatay bir ‘T’ çizgisi hareket eder. Bu seviyeyi dalganın tırmandığı veya indiği voltaj aralığına denk getirdiğiniz an osiloskop sinyali yakalar ve ekranda çivi gibi sabitler (Locked / Frozen solid). Eğer tetik seviyesi sinyalin tepe noktasının üstünde kalırsa osiloskop sinyali yakalayamaz ve dalga kaymaya devam eder.
Trigger Modları ve Run/Stop Özelliği:
- Auto (Otomatik): Sinyal olmasa bile sürekli tarama yapar; genel arama modudur.
- Normal: Yalnızca belirlenen tetikleme seviyesine ulaşıldığında ekranı günceller; seyrek gelen darbeleri yakalamak için kullanılır.
- Single (Tekli Çekim): Güç tuşuna basıldığı ilk anda veya anakarta enerji verildiğinde ortaya çıkan tek seferlik transient darbeleri yakalamak için idealdir. Sinyal bir kez geçtiğinde osiloskop ekranı otomatik olarak dondurur.
- RUN / STOP Butonu: Ölçüm esnasında dalganın o anki görüntüsünü canlı dondurmak için tek bir tuşa basılır. Tekrar basıldığında canlı akışa geri döner.
8. Dalga Formunu Kaydetme (USB/Dahili Bellek) ve Default Setup ile Sıfırlama
Teknik servis ortamında müşteriye yapılan onarımın raporlanması veya sağlam bir anakarttan referans sinyal kütüphanesi oluşturulması büyük avantaj sağlar:
- Dahili ve Harici (USB) Depolama: Osiloskop üzerindeki Save butonuna basılarak ekran görüntüsü (BMP, JPG, PNG) veya ham veri (CSV) formatında dahili belleğe veya ön paneldeki USB portuna takılan flash belleğe tek tıkla kaydedilebilir.
- Default Setup (Fabrika Ayarlarına Dönüş): Cihazın trigger, bağlaşım, zayıflatma ve skala ayarları aşırı derecede karıştığında ve ekranda hiçbir şey göremez hale geldiğinizde panik yapmanıza gerek yoktur. Ön paneldeki Default Setup tuşuna bir kez bastığınızda tüm ayarlar anında fabrika standartlarına döner ve temiz bir çalışma alanı açılır.

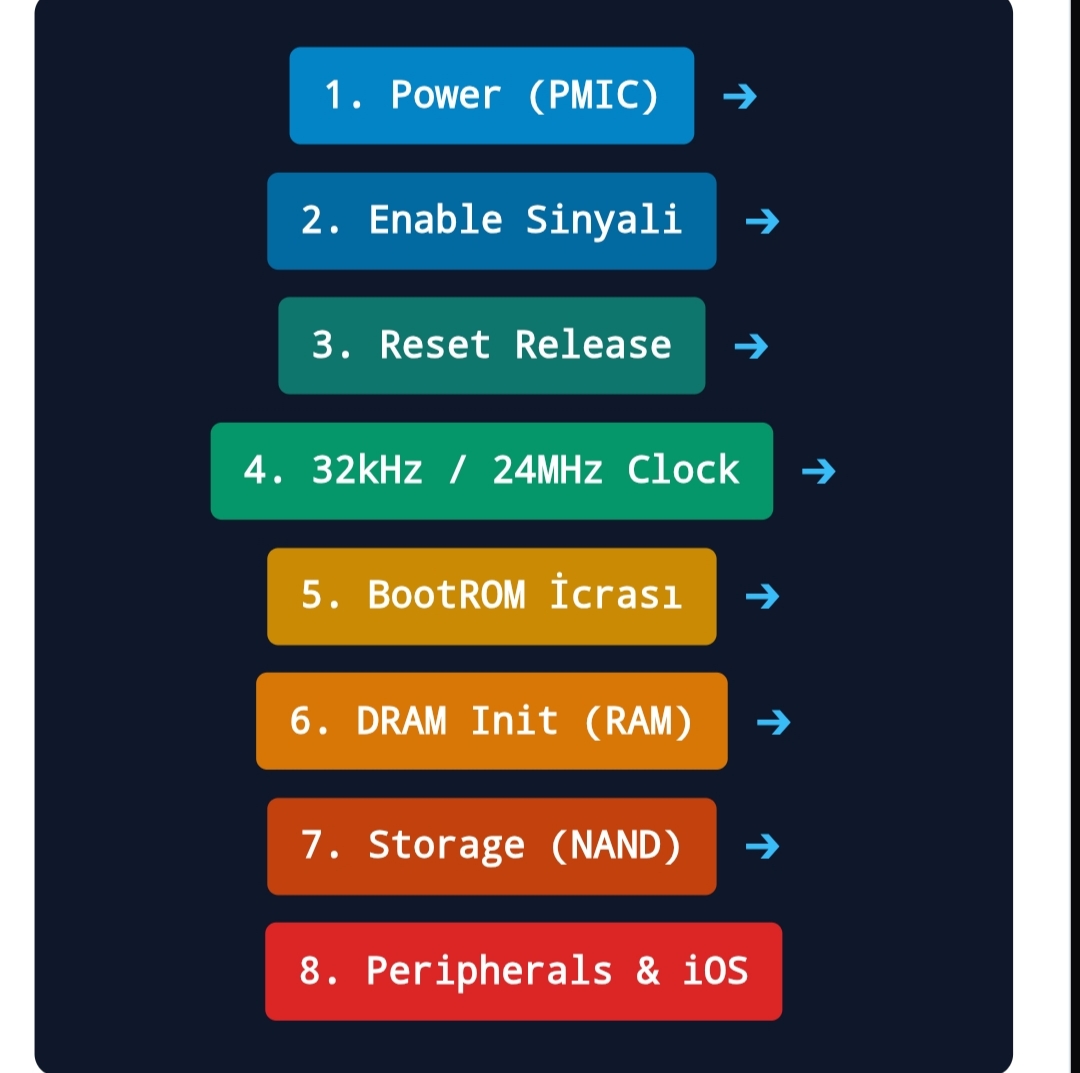

9. Cep Telefonu ve Anakart Tamirinde Osiloskop Teşhis Matrisi
Akıllı telefon tamirinde hangi devre hattında hangi osiloskop ayarlarını ve dalga formlarını aramanız gerektiğini gösteren teknik servis kılavuzu:
| Test Noktası / Sinyal Hattı | Beklenen Dalga Formu | Beklenen Frekans & Voltaj | Tavsiye Edilen Osiloskop Ayarı | Dalga Bozuksa Arıza Kaynağı |
|---|---|---|---|---|
| 32.768 kHz RTC Kristali | Temiz Sinüs veya Kare Dalga | 32.768 kHz / 0.8V – 1.2V Vpp | 10X Prob, AC Coupling, 10 µs/div, 200mV/div | Cihaz uyku moduna geçemez veya tetik almaz. Kristal osilatör veya yük kondansatörü arızalıdır. |
| 19.2M / 24M / 26M / 38.4M Ana Kristal | Yüksek Frekanslı Sinüs Dalgası | 19.2MHz – 38.4MHz / ~0.8V Vpp | 10X Prob, DC Coupling, 20 ns/div, 200mV/div | İşlemciye (CPU/SoC) referans saat gitmez; cihaz 0.04A-0.08A akımda asılı kalır (No-Boot). |
| I2C Haberleşme (SDA / SCL) | Dijital Kare Dalga Veri Paketleri | 100 kHz – 400 kHz / 1.8V Tepe | 10X Prob, DC Coupling, 5 µs/div, 500mV/div | Pull-up direnci kopuksa dalga tepeye çıkamaz; I2C hattına bağlı sensör/ekran entegresi kilitler. |
| Buck Bobini Anahtarlama (SW) | PWM Dikdörtgen Anahtarlama | 1.5 MHz – 3.0 MHz / VDD_MAIN seviyesi | 10X Prob, DC Coupling, 200 ns/div, 1.00V/div | Aşırı çınlama (ringing) varsa bobin çatlak veya PMIC içindeki MOSFET çıkış katı deforme olmuştur. |
| Güç Rayı Ripple (Gürültü) Testi | Çok Düşük Genlikli Dalgalanma | < 30mV Vpp (İdeal Çizgi) | 1X veya 10X, AC Coupling, 1 µs/div, 20mV/div | Ripple 100mV üzerine çıkıyorsa filtreleyici tantal/seramik SMD kondansatörler kurumuş veya çatlamıştır. |
10. Sıkça Sorulan Sorular (SSS)
Soru 1: AC Coupling ile DC Coupling arasındaki fark nedir, ne zaman hangisi seçilir?
Cevap: DC Coupling (Doğru Akım Bağlaşımı), sinyalin hem DC ofset voltajını hem de üzerindeki AC hareketleri olduğu gibi ekrana taşır. Genel mantık sinyalleri, kristaller ve voltaj seviyeleri için bu mod kullanılır. AC Coupling (Alternatif Akım Bağlaşımı) ise dahili bir kondansatör ile sinyalin DC bileşenini bloke eder ve sadece üzerindeki küçük dalgalanmayı (AC ripple) geçirir. Örneğin 12V veya 3.3V güç rayındaki 15 milivolt gürültüyü incelemek için AC Coupling seçilerek skala büyütülür.
Soru 2: Osiloskop şase krokodili anakartta nereye takılmalıdır, kısa devre riski var mıdır?
Cevap: Şase krokodili mutlaka anakartın ortak şasesine (GND), vida yuvalarına veya metal koruyucu zırh kafeslerine (shielding can) bağlanmalıdır. Masaüstü şebeke prizine bağlı osiloskoplarda prob şasesi doğrudan binanın toprak hattına bağlıdır; bu nedenle şase krokodilini asla anakart üzerindeki pozitif bir hatta değdirmeyiniz, aksi halde kısa devre oluşur. Bataryalı el tipi izole osiloskoplarda bu risk daha düşüktür.
Soru 3: Prob kalibrasyonunu her ölçümden önce yapmak gerekir mi?
Cevap: Hayır. Prob kalibrasyonu prob ilk kez satın alındığında veya probu farklı bir kanala/cihaza taktığınızda bir kez yapılır. Ancak birkaç haftada bir veya şüpheli ölçümlerde 1kHz kare dalga çıkışına dokunarak köşelerin düzgünlüğünü gözle kontrol etmek teknik servis disiplini açısından tavsiye edilir.
📊 Referans Voltaj, Parametre ve Ölçüm Tablosu
PMIC uyku modu referans osilatör sinüs/kare dalgası.
İşlemci (SoC) ana sistem frekansı (10X prob, 20ns/div).
I2C saat sinyali; 400kHz kare dalga paketleri.
I2C veri sinyali; pull-up direnci ile 1.8V’a tırmanır.
Güç rayı AC dalgalanması (AC coupling ile test edilir).
PMIC Buck bobini anahtarlama darbesi; aşırı ringing yok.
🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi
Adım 1: Prob ve Kanal Hazırlığı (10X Modu)
Prob üzerindeki sürgü 10X pozisyonuna alınır, osiloskop menüsünden kanal çarpanı 10X ve bağlaşım DC seçilir.
Adım 2: Şase Krokodili Ortak Şaseye (GND) Bağlantı
Prob şasesi anakartın GND hattına takılır; prob ucu kendi şasesine kısa devre edilerek parazitin sıfırlandığı teyit edilir.
Adım 3: 1kHz Kare Dalga Kompanzasyon Kalibrasyonu
Dahili 1kHz test ucuna bağlanıp AUTO tuşuna basılır; trimmer kondansatör vidası ile dalga köşeleri 90 derece keskinleştirilir.
Adım 4: Ölçekleme (Volt/Div ve Time/Div) Ayarı
Dikey voltaj düğmesi ve yatay zaman tabanı düğmesi ile sinyal ekran ızgarasında 4-6 kare kaplayacak şekilde optimize edilir.
Adım 5: Trigger (Tetikleme) Seviyesi ile Sabitleme
Kayan veya titreyen dalga, Trigger Level düğmesi ile sinyalin genlik eksenine hizalanarak ekranda kilitlenir.
Adım 6: Cursor (İmleç) veya Measure ile Hassas Ölçüm
Measure menüsü ile frekans ve Vpp otomatik okunur; şüpheli veri paketlerinde Cursor çizgileriyle ΔX ve ΔY ölçülür.
