En Çok Karşılaşılan Xiaomi Donanım ve Yazılım Sorunları: Çözüm Yöntemleri, Programlar ve Cihazlar

📱 Teknik Servis Uzman Rehberi: Xiaomi & Poco & Redmi Yazan: Mert Cep Telefonu Tamir Kursu

En Çok Karşılaşılan Xiaomi Donanım ve Yazılım Sorunları: Çözüm Yöntemleri, Programlar ve Cihazlar

Kapsam: Xiaomi, Redmi, Poco Tüm Modeller Seviye: Başlangıçtan İleri Düzeye
Format: Tablosuz & Mobil Uyumlu Kart Yapısı Web: www.ceptelefonutamirkursu.com

Xiaomi, Redmi ve Poco telefonlar dünyada ve Türkiye’de çok yoğun kullanılıyor. Bu cihazlarda en sık aranan kronik sorunlar; aniden kapanma (Dead Boot), Fastboot modunda kalma, ses ve ön kameranın aniden gitmesi, şebeke çekmeme ve hızlı şarjın kesilmesidir.

Bu rehberde, en çok karşılaşılan Xiaomi arızalarını, bu arızaların yazılımsal ve donanımsal kesin çözümlerini, tamirde kullanılan lisanslı programları ve donanımsal servis cihazlarını kısa, net ve anlaşılır cümlelerle derledik.

1. En Çok Aranan Xiaomi Kronik Donanım Sorunları ve Çözümleri

Kullanıcıların en çok karşılaştığı donanımsal arızalar, nedenleri ve servis ortamında yapılan kesin müdahaleler:

1. Poco X3 Pro & Note 10 Pro: Kapanma, Gri Ekran, Ses ve Kamera GitmesiKronik BGA Arızası

Arıza Sebebi: Snapdragon 860 ve 732G işlemcilerin (CPU) ve üzerindeki RAM entegresinin aşırı ısınıp lehim bilyalarını çatlatmasıdır.

Yazılımsal Belirti: Cihaz 9008 EDL moduna düşer, bilgisayara takınca sadece Qualcomm portu verir.

Kesin Çözüm: Anakart mikroskop altına alınır. CPU ve RAM 250-280 derece ısıyla sökülür. Bilyalar temizlenir. 183 derece lehim pastasıyla Reballing yapılır ve tekrar lehimlenir.

2. Poco M3 & Redmi 9T: Cihaz Kapanınca Bir Daha Asla Açılmıyor.
Güç Katı & Bobin Kilitlenmesi

Arıza Sebebi: Cihaz güncellendikten veya şarjı bitip kapandıktan sonra açılmaz. Güç entegresi (PMIC) devresindeki filtre dirençleri ve kapasitörler şarj devresini kilitler.

Kesin Çözüm: Anakartın arkasındaki koruma kalkanı açılır. PMIC çevresindeki kilitlenen C2064 ve C2065 kodlu koruma kondansatörleri havyayla sökülür. Cihaz anında normal şekilde açılır.

3. Xiaomi Servis Yok / Şebeke Aranıyor / Çekmiyor Sorunu.RF Transceiver & Baseband

Arıza Sebebi: Darbe sonrası SDR660, SDR735 veya MT6177 RF Transceiver entegresinin bilyalarının kopması ya da Baseband besleme hattının kesilmesidir.

Kesin Çözüm: *#06# yapıldığında IMEI görünüyorsa fakat sinyal yoksa SDR Transceiver entegresi değiştirilir. IMEI ve Baseband sürümü “Bilinmiyor” yazıyorsa Baseband PMIC reball yapılır.

4. Mi Turbo Şarj Olmuyor / Yavaş Şarj Oluyor / Şarj Yüzdesi ArtmıyorŞarj Entegresi & Flex

Arıza Sebebi: Type-C ara flex hattındaki CC1/CC2 iletişim pinlerinin kopması veya anakarttaki BQ25970 / SGM41511 şarj kontrol çipinin arızalanmasıdır.

Kesin Çözüm: Öncelikle orijinal alt şarj bordu ve ara flex denenir. Düzelmezse anakarttaki şarj entegresi (PMIC/BQ) diyot modunda test edilip değiştirilir.

5. Ekrana Işık Gelmiyor (Black Screen) / Cihaz Çalıyor Ama Görüntü YokBacklight Sürücü Devresi

Arıza Sebebi: Ekran takılırken bataryanın sökülmemesi sonucu Backlight bobininin (Boost Coil) veya diyotunun patlamasıdır.

Kesin Çözüm: Ekran soketinin LED+ ve LED- hatları ölçülür. Patlayan 10uH-22uH ışık bobini ve Schottky diyotu yenisiyle değiştirilir.

2. En Sık Yaşanan Yazılımsal Hatalar ve Adım Adım Çözümleri

Xiaomi telefonlarda en çok rastlanan yazılım kilitlenmeleri ve çözümleri:

1. Telefon Sürekli Fastboot Modunda Kalıyor (Fastboot Loop)ROM Çökmesi / Ses Tuşu

Sebep: Hatalı MIUI/HyperOS güncellemesi veya ses kısma tuşunun takılı kalmasıdır.

Çözüm: İlk olarak ses tuşu flexi kontrol edilir. Tuş sağlamsa Mi Flash Tool veya UnlockTool ile cihaza uygun “Fastboot ROM” indirilip “Clean All” seçeneğiyle yüklenir.

2. Cihaz “Main Menu – Mi-Recovery 5.0 / NV Data is Corrupted” Hatası VeriyorGüvenlik & Sertifika Hatası

Sebep: Yanlış bölge ROM’u yüklenmesi veya NVRAM / NVDATA şebeke sertifika dosyalarının silinmesidir.

Çözüm:TrTools, DFT Pro veya UnlockTool programıyla cihaz bağlanır. “Fix NV Data” ve “Patch Certificate” işlemleri yapılır. Gerekirse ENG (Mühendislik) ROM atılarak modem dosyaları onarılır.

3. Mi veya Redmi Logosunda Kalıp Sürekli Kapanıp Açılıyor (Bootloop)Userdata Doluluğu / Güç Tuşu

Sebep: Cihaz hafızasının tamamen dolması veya güç (Power) tuşunun oksitlenip kısa devre yapmasıdır.

Çözüm: Cihaz Recovery moda alınarak “Wipe All Data” yapılır. Açılmazsa batarya soketi çıkarılıp güç tuşunun empedansı ölçülür.

3. Xiaomi Tamirinde Kullanılan Profesyonel Program ve Yazılımlar

Profesyonel cep telefonu tamir laboratuvarlarında Xiaomi yazılım ve onarım işlemlerinde kullanılan resmi ve lisanslı araçlar:

1. Mi Flash Tool (Resmi Xiaomi Yazılım Yükleme Aracı)Ücretsiz / Resmi

Kullanım Amacı: Fastboot modundaki Xiaomi cihazlara orijinal fabrika ROM’larını yükler.

Önemli Kural: Yazılım atarken sağ alttan mutlaka “clean all” seçilmelidir. “clean all and lock” seçilirse yurt dışı cihazlarda Bootloader kilitlenir ve cihaz çöker.

2. TRTools (TrYazılım, reset, backup& FRP Onarım Aracı)Lisanslı Servis Yazılımı

Kullanım Amacı: EDL 9008 modunda yetkili hesap (Auth) istemeden yazılım atma, Mi Account (Mi Hesabı) kaldırma, FRP sıfırlama ve Bootloader kilidi açma işlemlerini yapar.

3. DFT Pro Tool (Xiaomi & MTK & Qualcomm Uzmanı)Lisanslı Teknik Araç

Kullanım Amacı: NV Data bozulmalarını onarma, QCN okuma/yazma, çift SIM tamiri, Meta modda MediaTek işlemci onarımı ve kalıcı modem patchleme işlemlerini gerçekleştirir.

4. Chimera Tool & UMT (Ultimate Multi Tool)Dongle / Sunucu Tabanlı

Kullanım Amacı: Qualcomm işlemcili cihazlarda partition (bölüm) yönetimi, UFS/eMMC sağlık testi ve sertifika onarımlarında kullanılır.

4. Teknik Servis Laboratuvarında Kullanılan Donanım Cihazları

Xiaomi anakart tamirinde mikroskop altı müdahalelerde kullanılan temel servis donanımları:

1. Sıcak Hava İstasyonu (Quick 861DW / Atten ST-862D)Mikro Lehimleme

Kullanım Alanı: CPU, RAM, Wi-Fi ve Güç entegrelerinin anakarta zarar vermeden sökülüp takılmasını sağlar. Dijital hava ve sıcaklık kalibrasyonu çok hassastır.

2. Trinoküler-Mikroskop (Relife /Rf-4/Myscope, Sunshine 7X-5x Stereo)Optik Kontrol

Kullanım Alanı: Anakarttaki kopuk yolları, yanmış dirençleri ve 0.02 mm mikro jumper tellerini lehimlemek için kullanılır.

3. Termal Kamera (InfiRay / QianLi Super Cam)Kısa Devre Teşhisi

Kullanım Alanı: Anakartta batarya takıldığında veya güç kaynağından akım verildiğinde saniyeler içinde ısınan arızalı entegreyi veya kondansatörü anında kırmızı noktayla bulur.

4. Hafıza Programlama Cihazları( Jcid U70,F64 Ultra, EasyJTAG Plus / UFi Box / Medusa Pro II)UFS & eMMC Çip Programlama

Kullanım Alanı: Tamamen çökmüş (Hard Brick) veya hafıza çipi yanmış cihazların UFS 2.1 / 2.2 / 3.1 hafızalarını ISP lehimleme ile doğrudan okuyup yeniden programlar.

5. Hassas DC Güç Kaynağı ve Multimetre (Fluke / Sunshine)Akım & Diyot Ölçümü

Kullanım Alanı: Cihazın açılışta çektiği miliamper (mA) değerine bakarak arızanın CPU’da mı, güç entegresinde mi yoksa yazılımda mı olduğunu anlamaya yarar.

5. Sıkça Sorulan Sorular ve Uzman Tamir Tavsiyeleri

❓ Soru: Poco X3 Pro cihazıma Reballing yapıldıktan sonra tekrar bozulur mu?

Cevap: Kaliteli kurşunlu lehim pastası (183 derece) kullanılırsa ve işlemci üzerine kaliteli termal macun sürülürse cihaz uzun yıllar sorunsuz çalışır. Fabrikasyon kurşunsuz lehimler sert olduğu için çabuk çatlar.

❓ Soru: Cihazım Fastboot’ta kaldı ama bilgisayar görmüyor, ne yapmalıyım?

Cevap: Bilgisayarınıza “Qualcomm HS-USB QDLoader 9008” ve “Xiaomi Android USB Driver” sürücülerini kurun. Farklı bir USB 2.0 portu ve kaliteli bir kablo deneyin.

❓ Soru: Xiaomi telefonlara yazılım atarken IMEI silinir mi?

Cevap: Orijinal Fastboot ROM atıldığında IMEI silinmez. Ancak yanlış işlemle EFS veya Modem bölümleri formatlanırsa IMEI gider; bu durumda DFT Pro ile QCN yedeği geri yüklenmelidir.

Türkiye’nin Öncü Cep Telefonu Anakart, Mikro Lehimleme ve Profesyonel Yazılım Eğitim Merkezi.
Eğitim takvimleri, şematik diyagramlar ve canlı kurs kayıtları için: www.ceptelefonutamirkursu.com

  • Mert_Egitim

    Benzer İçerik

    PMIC SYS_OK Sinyali Yok Arızası


    ✍️ Yazan: Mert Cep Telefonu Tamir Kursu

    PMIC SYS_OK Sinyali Yok Arızası, 10 Aşamalı Anakart Başlatma Sırası (Power Sequence) ve Güç Dağıtım Rehberi

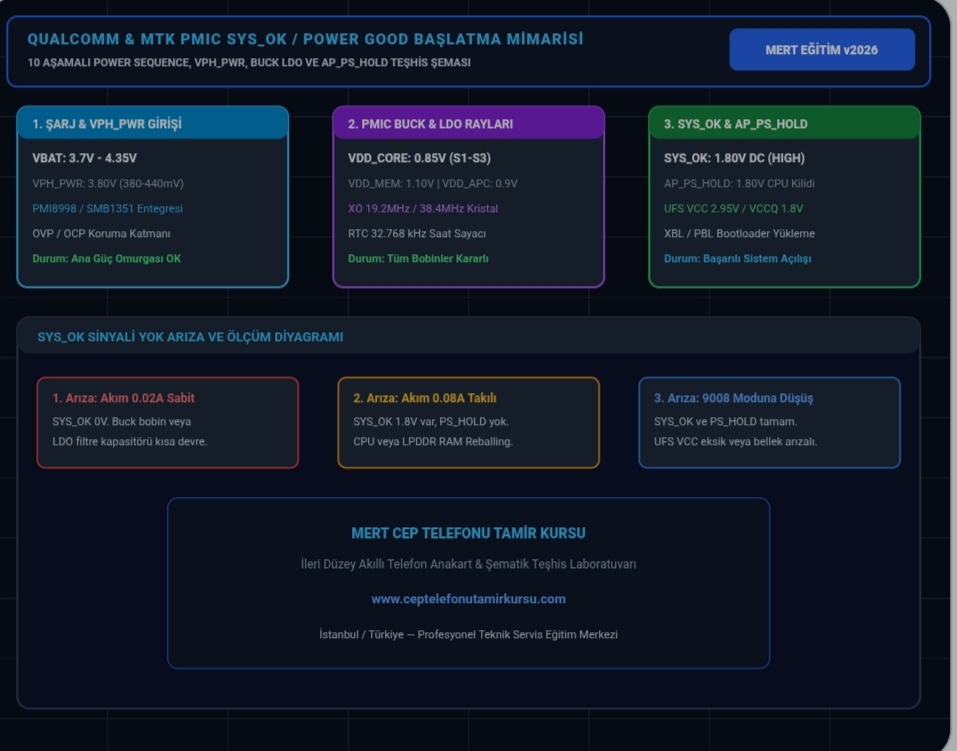

    QUALCOMM & MTK PMIC SYS_OK / POWER GOOD BAŞLATMA MİMARİSİ
