iPhone 15 Pro Max Termistör Arıza Teşhisi ve Çözüm Rehberi

iPhone 15 Pro Max Termistör Arıza Teşhisi ve Çözüm Rehberi

iPhone 15 Pro Max Termistör Arıza Teşhisi ve Çözüm Rehberi
iPhone 15 Pro Max Termistör Arıza Teşhisi ve Çözüm Rehberi

iPhone 15 Pro Max modellerinde sıcaklık sensörü olarak bilinen termistörler, cihazın güvenli çalışması için kritik öneme sahiptir. Bu rehberde, ana kart üzerindeki farklı termistör konumlarını, görevlerini ve yaygın arıza senaryolarını detaylı olarak ele alacağız.



Termistör Nedir ve Neden Önemlidir?

Termistör, sıcaklık değişimine göre direnci değişen bir elektronik bileşendir. iPhone’larda bu sensörler, aşırı ısınma koruması, şarj kontrolü ve performans yönetimi için kullanılır. Bir termistör arızalandığında cihaz şarj olmayabilir, yavaşlayabilir veya tamamen kapanabilir.

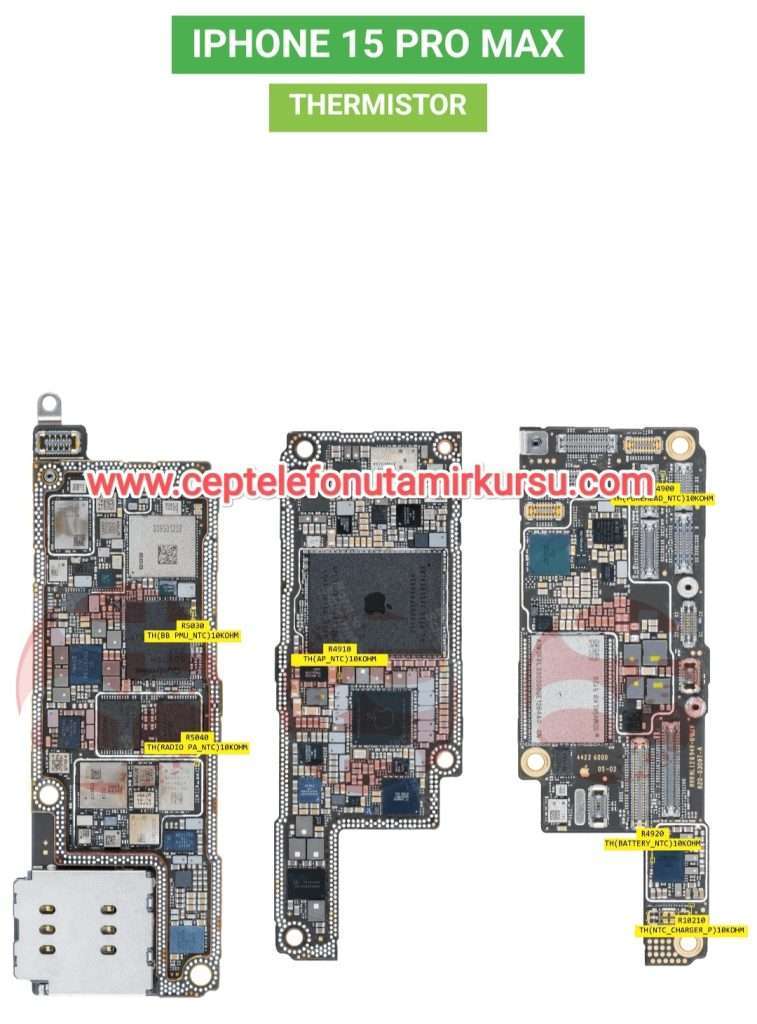

iPhone 15 Pro Max Termistör Konumları ve Görevleri

1. BB PMU NTC Termistörü (R5030)

Konum: Alt katman, SIM kart yuvası yakınında

Direnci: 10K Ohm

Görevi: Baseband Power Management Unit (BB PMU) sıcaklık izleme

Arıza Belirtileri:
– Şebeke kaybı veya zayıf sinyal
– Cihazın ısındığında şebeke düşmesi
– Baseband çipinin aşırı ısınması durumunda koruma moduna geçiş

2. Radyo PA NTC Termistörü (R5040)

Konum: Alt katman, Radyo Frekans amplifikatörü yakınında

Direnci: 10K Ohm

Görevi: Güç amplifikatörü (Power Amplifier) sıcaklık kontrolü

Arıza Belirtileri:
– Arama yaparken cihazın kapanması
– 4G/5G bağlantısında kesilmeler
– Sıcaklık uyarısı alınması

3. AP NTC Termistörü (R4910)

Konum: Üst katman, A17 Pro işlemci yakınında

Direnci: 10K Ohm

Görevi: Ana işlemci (Application Processor) sıcaklık izleme

Arıza Belirtileri:
– Performans düşüklüğü ve kasma
– Oyun veya yoğun uygulamalarda aniden kapanma
– İşlemci termal kısıtlaması

4. Alın/Ön Yüzey Termistörü (R4900)

Konum: Üst katman, ön kamera modülü yakınında

Direnci: 10K Ohm

Görevi: Cihaz ön yüzey sıcaklık ölçümü

Arıza Belirtileri:
– Yanlış sıcaklık okuması
– Ekran parlaklığının düzensiz değişimi
– Yüz tanıma sırasında performans sorunları

5. Batarya NTC Termistörü (R4920)

Konum: Üst katman, batarya konnektörü yakınında

Direnci: 10K Ohm

Görevi: Batarya sıcaklık izleme ve şarj kontrolü

Arıza Belirtileri:
– Şarj olmama veya yavaş şarj
– “Batarya çok sıcak/soğuk” uyarısı
– Şarj yüzdesinde ani düşüşler

6. Şarj Portu NTC Termistörü (R10210)

Konum: Üst katman, Lightning/USB-C portu yakınında

Direnci: 10K Ohm

Görevi: Şarj girişi sıcaklık kontrolü

Arıza Belirtileri:
– Şarj kablosu takıldığında cihazın kapanması
– Şarj portunda ısınma hissi
– “Bu aksesuar desteklenmiyor” hatası

—

Termistör Arızası Teşhisi

Multimetre ile Ölçüm

Her termistörün oda sıcaklığında yaklaşık 10K Ohm direnci olmalıdır. Ölçüm yaparken:

1. Cihazı tamamen kapatın ve bataryayı sökün
2. Multimetreyi direnç moduna alın (20K ölçek)
3. Termistörün iki ucuna prob uygulayın
4. Normal değer: 9K-11K Ohm arası
5. Isıtma testi: Termistörü hafifçe ısıttığınızda direncin düşmesi gerekir

Yaygın Arıza Türleri

Açık Devre (Sonsuz Direnç)
– Termistör fiziksel hasar görmüş
– PCB izi kopmuş
– Lehim hatası veya korozyon

Kısa Devre (Sıfır Direnç)
– Termistör iç yapı hasarı
– Yanlış komponent montajı
– PCB üzerinde kısa devre

Yanlış Değer Okuma
– Termistör özelliklerinin değişmesi
– Zayıf lehim bağlantısı
– Parazit direnç oluşumu

Onarım Prosedürleri

Yeniden Lehimleme

Termistörün lehim bağlantısında sorun varsa:
– 350-370°C sıcaklıkta yeniden lehimleme yapın
– Flux kullanarak oksidasyonu temizleyin
– Soğutma sürecini hızlandırmayın

Termistör Değişimi

Orijinal Apple termistörü bulunamazsa:
– 10K NTC 0402 boyut termistör kullanın
– B değeri 3380-3950 arası olmalı
– Sıcaklık katsayısı eşleşmeli

Yazılımsal Teşhis

3uTools veya benzeri yazılımlarla:
– Batarya sağlık durumu kontrolü
– Termal sensör verilerinin okunması
– Anormal sıcaklık değerlerinin tespiti

Teknisyen İpuçları

Önlem Alın: Termistör çalışmıyorsa cihaz kendini koruma moduna alabilir. Onarım öncesi batarya voltajını kontrol edin.

Zincirleme Arıza: Bir termistör arızası diğer sensörlerin de yanlış okuma yapmasına neden olabilir. Tüm NTC’leri kontrol edin.

Termal Macun: İşlemci veya BB PMU değişimi sonrası termal macun uygulaması yapmayı unutmayın. Aksi halde termistörler yanlış değer gönderebilir.

Kalibrasyon: Yeni termistör takıldıktan sonra cihazın birkaç şarj döngüsü yapması gerekir. Sistem yeni değerleri öğrenir.

Sonuç

iPhone 15 Pro Max termistörleri, cihazın güvenli ve verimli çalışması için hayati öneme sahiptir. Her bir sensörün konumunu ve görevini bilmek, doğru teşhis ve hızlı onarım için zorunludur. Multimetre ile yapılacak basit direnç ölçümü, karmaşık görünen arızaların kaynağını hızla ortaya çıkarabilir.
