Cep Telefonu Anakartında 0.00A Akım Yoksa Gerilimler Nasıl Kontrol Edilir?

Cep telefonu tamirinde cihazın güç kaynağına bağlandığında 0.00A akım çekmesi, teknisyenin karşılaşabileceği en önemli başlangıç belirtilerinden biridir. Ancak burada kritik nokta şudur: 0.00A görmek tek başına belirli bir komponentin arızalı olduğunu göstermez. Önce cihazın güç girişinden PMIC bölümüne kadar hangi noktaya kadar enerji ulaştığını tespit etmek gerekir.

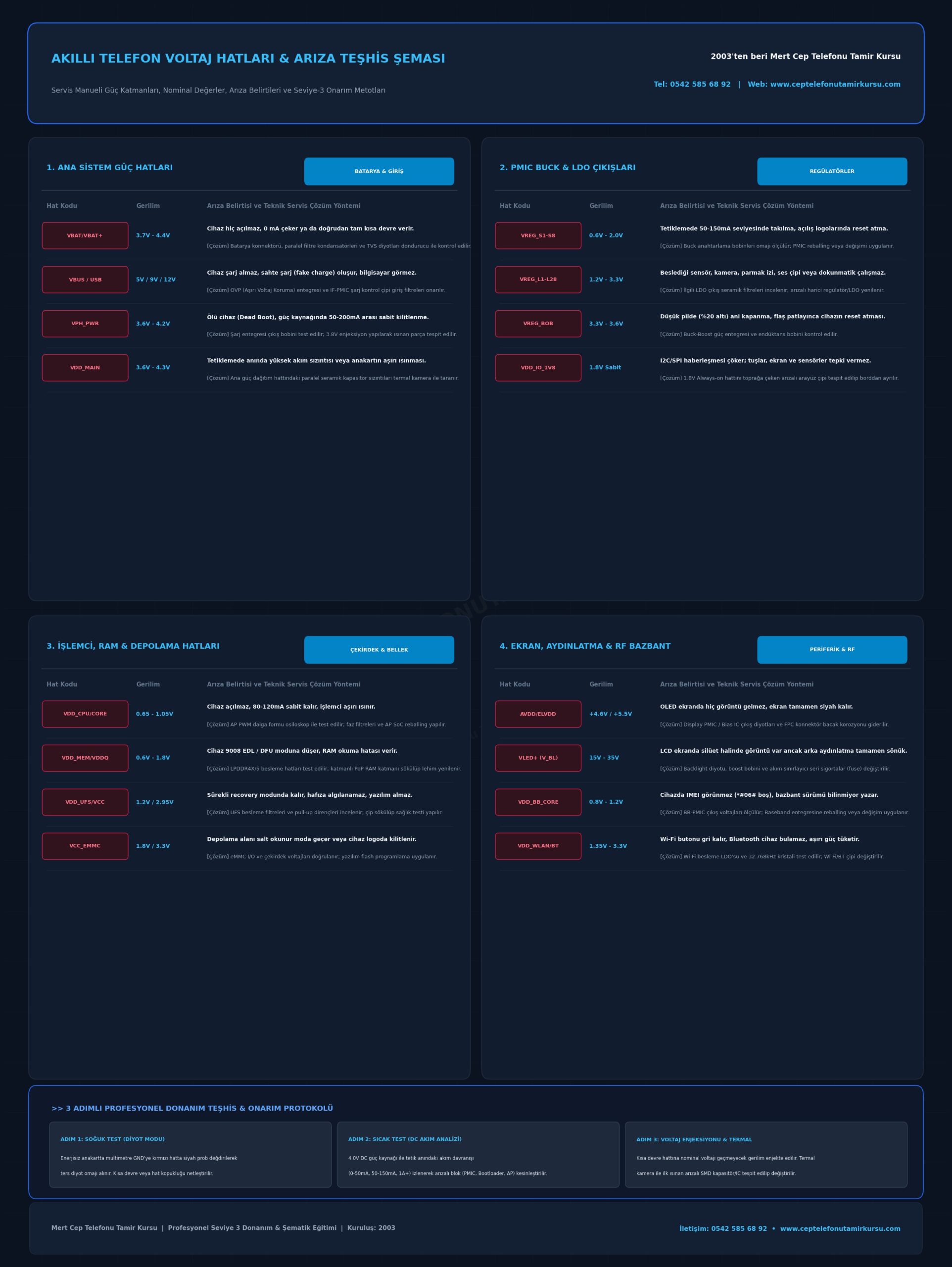

Bu rehber, görselde bulunan mobil cihaz gerilim referans tablosunu teknik servis bakış açısıyla açıklamak amacıyla hazırlanmıştır. Tablo; güç bölümü, PMIC Buck çıkışları, PMIC LDO çıkışları, CPU çekirdek gerilimi, RAM, RF, UFS/eMMC, AMOLED ekran, şarj ve saat/sinyal bölümlerindeki referans gerilimleri bir arada göstermektedir.

Teknik servis yaklaşımında temel prensip “Önce ölç, sonra karar ver” olmalıdır. Anakart tamirinde rastgele IC değiştirmek yerine güç yolu, enable sinyalleri, reset hatları ve güç sıralaması takip edilmelidir. Yüklenen teknik eğitim kaynaklarında da arıza tespitinin doğrulama, ölçüm, güç sıralaması ve sinyal bağımlılığı üzerinden yapılması özellikle vurgulanmaktadır. :contentReference[oaicite:0]{index=0}

0.00A Akım Yok Ne Anlama Gelir?

Güç kaynağında cihaz 0.00A gösteriyorsa ilk yapılması gereken işlem doğrudan PMIC değiştirmek değildir. Öncelikle enerji kaynağının gerçekten anakarta ulaştığı doğrulanmalıdır.

Güç girişinde VBAT veya batarya hattı mevcut değilse PMIC’nin çalışmasını beklemek doğru değildir. Giriş gerilimi mevcut olduğu halde cihaz hâlâ 0.00A seviyesinde kalıyorsa güç dağıtım hattı, PMIC’nin standby beslemeleri, enable sinyalleri veya güç sıralamasının ilk aşamaları incelenmelidir.

Dizüstü anakart eğitim dokümanlarında da benzer şekilde arızanın güç girişinden başlayarak standby gerilimlerine ve daha sonra güç sıralamasına göre takip edilmesi gerektiği belirtilmektedir. :contentReference[oaicite:1]{index=1}

Güç Bölümü Gerilimleri

Güç bölümü, mobil cihaz anakartının başlangıç noktasıdır. Görseldeki referanslara göre bu bölümde VBAT/BAT+, VPH_PWR, VSYS, VBUS ve batarya sıcaklık hattı gibi temel değerler kontrol edilir.

Buradaki önemli nokta, bir hatta gerilim bulunmasının tek başına devrenin sağlam olduğunu kanıtlamamasıdır. Örneğin VSYS mevcut olabilir fakat PMIC’nin ilgili Buck veya LDO çıkışı oluşmuyor olabilir. Bu nedenle ölçüm sonuçları güç sıralaması ile birlikte değerlendirilmelidir.

PMIC Buck Çıkış Gerilimleri

Buck dönüştürücüler, ana besleme geriliminden işlemci, grafik birimi, bellek ve diğer dijital blokların ihtiyaç duyduğu daha düşük gerilimleri üretir. Bu çıkışlar genellikle yüksek akım sağlayan güç hatlarıdır.

Bir Buck çıkışı yoksa hemen PMIC arızası sonucuna gitmek doğru değildir. Önce ilgili Buck kanalının giriş beslemesi, enable komutu, feedback hattı, çıkış kondansatörleri ve olası kısa devre durumu değerlendirilmelidir.

PMIC LDO Çıkış Gerilimleri

LDO’lar, PMIC içerisinde daha düşük akımlı ve hassas besleme hatlarının oluşturulmasında önemli rol oynar. Özellikle analog, RF, referans ve kontrol devrelerinde LDO çıkışlarının doğru olması sistemin başlatılması açısından kritik olabilir.

Çevre Birimleri Gerilimleri

Telefon açılmıyor şikâyetinde tüm arızalar CPU veya PMIC kaynaklı değildir. Kamera, dokunmatik, ekran ve LED gibi çevre birimleri de kendilerine ait besleme hatlarına ihtiyaç duyar.

CPU Çekirdek Gerilimleri

Görselde farklı işlemci platformları için CPU çekirdek gerilimlerinin benzer ancak platforma göre değişebilen aralıklarda olduğu gösterilmektedir.

CPU çekirdek geriliminin bulunmaması doğrudan CPU’nun arızalı olduğu anlamına gelmez. Öncelikle CPU VRM/Buck kanalının giriş beslemesi, enable komutu ve çıkışta kısa devre olup olmadığı kontrol edilmelidir.

RAM Gerilimleri

RAM beslemeleri özellikle cihaz açılışında kritik hale gelir. CPU veya SoC güçleri mevcut olsa bile bellek beslemesi veya ilgili kontrol sinyalleri oluşmuyorsa sistem başlatma sürecini tamamlayamayabilir.

RAM bölümünde yalnızca DC gerilime bakmak yeterli değildir. Güç mevcut olduğu halde cihaz POST aşamasına geçmiyorsa reset ve veri/saat sinyallerinin de platforma özel olarak değerlendirilmesi gerekir.

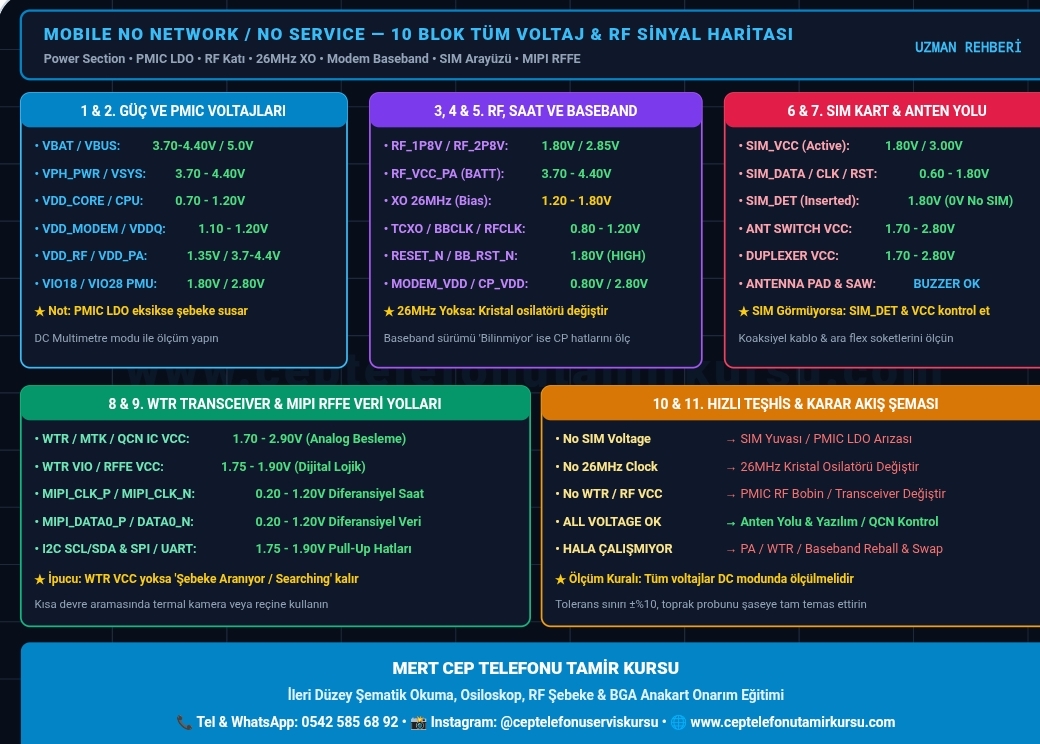

RF Bölümü Gerilimleri

RF bölümündeki gerilimler telefonun hücresel iletişim, RF güç amplifikatörü, alıcı ve osilatör devrelerinin çalışması için kullanılır. Bu hatların bir kısmı cihaz tamamen açılmadan önce değil, ilgili çalışma durumu aktif olduğunda oluşabilir.

Diğer IC Gerilimleri

UFS ve eMMC Gerilimleri

Depolama biriminin besleme gerilimleri cihazın açılış sürecinde önemlidir. UFS veya eMMC beslemelerinin eksik olması, depolama IC’sinin iletişim kuramamasına ve cihazın açılış sürecinin belirli bir aşamada kalmasına neden olabilir.

Depolama hattında gerilim mevcut ancak cihaz açılmıyorsa RESET_N ve iletişim hatları ayrıca değerlendirilmelidir. Genel anakart eğitiminde de reset, saat ve veri iletişiminin birlikte değerlendirilmesi gerektiği vurgulanmaktadır. :contentReference[oaicite:2]{index=2}

AMOLED Ekran Güç Gerilimleri

AMOLED ekran güç bölümünde diğer düşük voltajlı dijital hatlardan farklı olarak daha yüksek ve negatif gerilimler bulunabilir. Bu nedenle ölçüm sırasında hangi ekran güç hattının hangi çalışma aşamasında aktif olduğunu bilmek önemlidir.

Ekran arızasında önemli bir servis kuralı vardır: görüntü yok diye doğrudan ekran veya SoC değiştirilmez. Önce ekran konnektörü, sigorta, besleme hatları, enable sinyali ve veri yolları kontrol edilir. Laptop anakart eğitim materyalinde de ekran güçlerinin kademeli olarak aktif edildiği ve BIOS/SIO kontrol mantığının bu süreçte rol oynadığı belirtilmektedir. :contentReference[oaicite:3]{index=3}

Şarj Bölümü Gerilimleri

Şarj devresi, USB girişinden veya adaptör kaynağından gelen enerjinin batarya ile anakart arasında doğru şekilde yönetilmesini sağlar.

Şarj problemi yaşayan bir cihazda VBUS mevcut olduğu halde şarj başlamıyorsa VBUS’un varlığı tek başına yeterli değildir. Batarya hattı, VSYS, şarj IC kontrol sinyalleri ve NTC hattı birlikte değerlendirilmelidir.

Saat ve Sinyal Gerilimleri

Elektronik devrelerde yalnızca gerilim değil, zamanlama da önemlidir. Teknik eğitim kaynaklarında anakartın çalışmasını açıklamak için “gerilim + zamanlama = veri” yaklaşımı kullanılmaktadır. Kristal ve saat devreleri, işlemcinin ve diğer entegrelerin sinyalleri doğru zamanda yorumlayabilmesi açısından kritik rol oynar. :contentReference[oaicite:4]{index=4}

Burada dikkat edilmesi gereken nokta, multimetreyle görülen DC seviyenin sinyalin gerçekten sağlıklı şekilde çalıştığını her zaman kanıtlamamasıdır. Özellikle CLK, SPI, I2C ve MIPI gibi hızlı sinyaller için gerektiğinde osiloskop ile dalga şekli ve aktivite kontrol edilmelidir.

Teknisyen İçin Doğru Ölçüm Sırası

0.00A veren bir cep telefonunda profesyonel yaklaşım, ölçümü rastgele noktalardan yapmak yerine güç yolunu takip etmektir.

1. Batarya veya Güç Kaynağını Doğrula

İlk olarak kullanılan bataryanın veya DC güç kaynağının doğru gerilim verdiği kontrol edilmelidir. Daha sonra anakart üzerindeki VBAT/BAT+ hattına bakılır.

Referans: 3.70 – 4.40 V.

2. VPH_PWR ve VSYS Hatlarını Kontrol Et

VBAT mevcut ancak VPH_PWR veya VSYS oluşmuyorsa güç dağıtım yolunda problem aranmalıdır. Bu aşamada koruma elemanları, MOSFET’ler, sigortalar, dirençler ve güç dağıtım yolları incelenir.

3. PMIC Girişini Kontrol Et

PMIC’nin girişinde besleme yoksa PMIC çıkışlarını ölçmek anlamlı değildir. Önce PMIC giriş beslemesinin gerçekten ulaştığı doğrulanmalıdır.

4. PMIC LDO Çıkışlarını Kontrol Et

Standby ve düşük güç devrelerini besleyen LDO çıkışları kontrol edilir. Örneğin VIO18, VIO28, VREF ve VRTC gibi hatların ilgili çalışma durumunda oluşup oluşmadığı kontrol edilir.

5. Güç Tuşu Sinyalini Kontrol Et

Güç tuşu hattı aktif düşük yapıda çalışıyorsa basıldığında hattın yaklaşık 0 V seviyesine düşmesi beklenir. Bırakıldığında görseldeki referans tabloya göre yaklaşık 1.80 V seviyesine dönmesi beklenmektedir.

6. Enable Sinyallerini Ara

Bir PMIC çıkışının oluşmaması her zaman çıkış katının arızalı olduğunu göstermez. İlgili kanalın EN veya enable sinyali oluşmuyor olabilir. Bu nedenle şemada ilgili PMIC kanalı takip edilmelidir.

7. Çıkışta Kısa Devre Kontrolü Yap

Gerilim hattı oluşturulmaya çalışıyor ancak hemen düşüyorsa çıkış hattında kısa devre veya aşırı yük ihtimali değerlendirilmelidir. Burada kontrollü direnç/diot modu ölçümleri ve şema üzerinden tüketici komponentlerin belirlenmesi gerekir.

8. CPU ve RAM Gerilimlerine Geç

Standby ve temel PMIC gerilimleri doğrulanmadan CPU çekirdek veya RAM gerilimlerine geçmek verimli değildir. Güç sıralamasında önceki aşama oluşmuyorsa sonraki aşamaların oluşmaması normaldir.

9. Reset ve Saat Sinyallerini Kontrol Et

Gerilimler mevcut olduğu halde cihaz açılmıyorsa artık yalnızca besleme değil, reset, clock, SPI ve diğer kontrol sinyalleri değerlendirilmelidir.

0.00A Arızasında En Sık Yapılan Hata

Teknisyenin güç kaynağında 0.00A görür görmez “PMIC bozuk” demesi en sık yapılan hatalardan biridir.

Doğru yaklaşım şudur:

Bu yaklaşım, arızayı komponent tahminiyle değil ölçüm sonucuyla daraltır. Teknik eğitim dosyalarında da “VERIFY FIRST, REPLACE LATER” yani önce doğrulama, sonra değişim prensibi temel servis yaklaşımı olarak belirtilmektedir. :contentReference[oaicite:5]{index=5}

Gerilim Ölçümünde Multimetre Kullanımı

DC gerilim ölçümünde siyah prob sağlam bir GND noktasına bağlanmalı, kırmızı prob ise kontrol edilmek istenen hatta uygulanmalıdır. Ölçüm sırasında kısa devre oluşturmayacak uygun prob ucu kullanılması özellikle küçük SMD komponentlerin bulunduğu anakartlarda önemlidir.

Bir bobinin iki tarafını ölçmek de oldukça faydalıdır. Bobinin giriş tarafında gerilim olup çıkış tarafında gerilim yoksa ilgili güç katının anahtarlama veya filtreleme bölümü incelenebilir. Ancak bobinin iki tarafındaki değerlerin yorumlanması mutlaka ilgili şema üzerinden yapılmalıdır.

Yüklenen teknik kaynaklarda da multimetre ile ölçüm yapılırken komponent, pin, sinyal, beklenen gerilim ve prob konumunun birlikte değerlendirilmesi gerektiği belirtilmektedir. :contentReference[oaicite:6]{index=6}

Referans Gerilim Tablosunu Nasıl Kullanmalısınız?

Bu tabloyu bir “parça değiştirme listesi” olarak değil, bir ölçüm referans haritası olarak kullanmak daha doğrudur.

Örneğin VDD_CPU hattında 0 V ölçtünüz. Buradan doğrudan CPU arızası sonucu çıkarmak doğru değildir. Önce bu hattın hangi PMIC Buck kanalından üretildiği, kanalın giriş beslemesi, enable sinyali, feedback hattı ve çıkış yükü incelenmelidir.

Aynı şekilde VBUS 5 V seviyesinde olduğu halde VSYS oluşmuyorsa USB girişinin sağlam olması anakart güç yolunun tamamının sağlam olduğu anlamına gelmez.

Profesyonel teknisyen için asıl değer, “kaç volt var?” sorusundan çok “bu voltaj neden burada var, neden diğer hatta geçmiyor ve bir sonraki aşamayı hangi sinyal etkinleştiriyor?” sorusunun cevabıdır.

Teknik Servis Sonucu

Cep telefonu anakartında 0.00A akım yok şikâyetiyle karşılaşıldığında en güvenilir yöntem güç zincirini adım adım takip etmektir. VBAT/BAT+ ile başlayan kontrol VPH_PWR ve VSYS üzerinden PMIC’ye, ardından LDO ve Buck çıkışlarına ilerlemelidir.

Temel güçler doğrulandıktan sonra CPU, RAM, UFS/eMMC, RF ve ekran güçleri değerlendirilir. Gerilimler mevcut olduğu halde cihaz açılmıyorsa reset, clock, SPI, I2C ve ilgili kontrol sinyalleri incelenmelidir.

Görseldeki tablo bu süreçte teknisyene hızlı bir referans sağlar. Ancak profesyonel arıza tespitinde en doğru yöntem, referans değeri doğrudan cihazın kendi şeması ve güç sıralamasıyla karşılaştırmaktır.

Teknik İçerik Dayanağı

Bu içerikteki ölçüm yaklaşımı ve anakart arıza tespit mantığı, yüklenen teknik servis eğitim materyalleriyle uyumlu olacak şekilde hazırlanmıştır. Özellikle ölçüm odaklı teşhis, güç sıralaması, standby gerilimleri ve “önce doğrula, sonra değiştir” yaklaşımı ilgili teknik eğitim dokümanlarında yer almaktadır. :contentReference[oaicite:7]{index=7} :contentReference[oaicite:8]{index=8}
