Oppo A12 ağ sorunu **sinyal gitme, no service, Oppo A12 ağ sorunu, şebeke yok ,no service
TX RF path problemi gibi şikayetler bu modelde oldukça sık karşılaşılan arızalardandır. Özellikle SIM kart takıldığında sinyal gelmemesi, sadece Wi-Fi ile internete bağlanıp mobil şebeke kullanamama durumlarında Oppo A12 network akış diyagramı (flowchart) takip edilerek adım adım teşhis konulması gerekir.
Oppo A12 Sinyal Yok – Ağ Gitmiyor Sorunu Nasıl Çözülür? (TX/RF Path Akış Diyagramı Rehberi)
8ş
Oppo A12 (CPH2083 modeli), MediaTek Helio P35 işlemcili ekonomik bir cihaz olmasına rağmen ağ arızası konusunda tamircilerin en çok karşılaştığı modellerden biridir. Sinyal yok, sadece acil çağrı, SIM kart algılanmıyor gibi sorunların büyük kısmı RF yolu (TX/RF path), PMU besleme leri ve SIM socket kaynaklıdır.

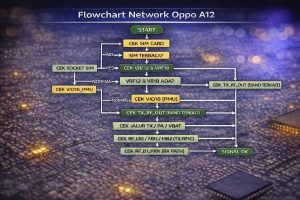

Oppo A12 Network Akış Diyagramı (Flowchart) Adım Adım Anlatım
Başlangıç noktası her zaman START
→ CHEK SIM CARD ile başlar.
- CHEK SIM CARD** (SIM kartı kontrol et)
– SIM kart temiz mi, çizik var mı?
– Farklı bir SIM kart deneyin.
– SIM kart yuvası kirli/korozyonlu mu?
→ Evet sorun varsa → Temizle / değiştir → Genelde %30-40 oranında sorun burada çözülür.
- SIM TERSMİ? (SIM kart ters takılmış mı?)
– Kullanıcı hatası sık görülür. Doğru yönde takılı olduğundan emin olun.
- CHEK SOCKET SIM → SIM kart yuvası (SIM socket) kontrolü
– Pinlerde ezilme, bükülme, oksitlenme var mı?
– Multimetre ile süreklilik testi yapın (her pin için).
→ Sorun varsa → Socket değişimi⚠️ veya jumper gerekir.
4. CEK VRF12 & VRF18(VRF12 ve VRF18 voltajları)
– Bu iki hat, RF güç amplifikatörü (PA) ve RFIC için kritik beslemelerdir.
– Normal değer: ~1.2 V ve ~1.8 civarı (sıfır veya çok düşükse sorun buradadır).
→ VRF12 & VRF18 ADA? (var mı / normal mi?)
– YOKSA / DÜŞÜKSE → CHEK VIO18_PMU yoluna gidilir.
- CEK VIO18_PMU(VIO18 beslemesi PMU’dan geliyor mu?)
– PMU (Power Management Unit) → MT6357 veya benzeri yongadan VIO18 hattı çıkmalı.
– Genelde VIO18 = 1.8V olmalı.
– Düşük / yok ise:
– PMU çevresinde kapasitör patlaması, kısa devre,
– PMU kendisi arızalı olabilir.
- VRF12 & VRF18 sorun varsa ? → Evet ise
→ CHEK TX_RF_OUT
– Hangi bantta sorun var? (900, 1800, 2100 MHz vb.)
– TX çıkışında sinyal var mı? (spektrum analizör varsa ölçülür, yoksa multimetre ile DC offset bakılır).
- CHEK TX_RF_OUT (BAND Çıkışı)
– RF yolunun ana çıkış noktası burasıdır.
– Normalde PA’ya giden yol buradan devam eder.
- CHEK TX / PA / VBAT**
– TX hattı→ Power Amplifier (PA) → VBAT beslemesi sağlam mı?
– PA’nın beslemesi genelde 3.8V – 4.2V arası (batarya voltajı).
– VBAT hattında kısa devre veya kopukluk varsa PA çalışmaz → TX olmaz → sinyal gitmez.
- CHEK RF_LB1 / MB1 / MB2 (TX RFIC)
– RFIC (MT6166W veya benzeri) içindeki düşük bant (LB), orta bant (MB) yolları kontrol edilir.
– RFIC’nin TX çıkış pinleri ölçülür.
- CHEK RF_B1_PRX (RX PATH)
– Son aşamada RX yolu kontrol edilir (çoğu zaman TX arızalı olsa bile RX yolu çalışabilir, bu yüzden “Acil çağrı var ama ağ yok” durumu oluşur).
– RX yolunda sorun varsa → Sinyal OK aşamasına ulaşılmaz.
Sonuç = Sinyal OK → Tüm yollar normal → Yazılım veya IMEI sorunu olabilir.
Oppo A12 Network Arızası En Sık Görülen Yerler (Yüzde Dağılımı Tahmini)
- SIM socket / pin teması → %35
- VIO18 beslemesi (PMU arızası veya kısa devre) → %25
- VRF12 / VRF18 hatları kopuk / düşük → %15
- PA (Power Amplifier) arızası → %10
- RFIC (TX kısmı) arızası → %8
- Anten yolu / switch / duplexer → %5
- Yazılım / baseband çökmesi → %2
Tamir Sırasında Kullanılan Ölçüm Noktaları (Kısaca)
- VIO18→ PMU → genellikle Cxxx kapasitör civarı
- VRF12→ RF çevresinde LDO çıkışı
- VRF18*→ Aynı bölgede başka bir LDO
- TX_RF_OUT→ RFIC’den PA’ya giden hat (genelde bobin üzerinden)
- VBAT → PA → Kalın yollar, kolay ısınan bölge
Özet Tablo – Hızlı Teşhis
| Adım | Ölçülecek Hat | Normal Değer | Sorun Varsa Ne Yapılır? |
|---|---|---|---|
| 1 | SIM socket | Süreklilik | Temizle / değiş |
| 4 | VRF12 & VRF18 | ~1.2V / ~1.8V | VIO18’e bak |
| 5 | VIO18 (PMU) | ~1.8V | PMU kontrolü / kısa devre temizliği |
| 7-8 | TX_RF_OUT → PA | DC offset var | PA değişimi / jumper |
| 9 | RF_LB1/MB1/MB2 | TX sinyali | RFIC değişimi (zor) |
Bu akış diyagramını telefon tamir masanıza asabilir, her Oppo A12 sinyal yok geldiğinde adım adım takip edebilirsiniz.
Anahtar kelimeler:** Oppo A12 ağ sorunu çözümü, Oppo A12 sinyal gitme tamiri, Oppo A12 network flowchart, Oppo A12 VIO18 PMU arızası, Oppo A12 TX RF path, Oppo A12 no service repair.
Umarım bu detaylı rehber tamir sürenizi kısaltır ve başarı oranınızı artırır! 📱🔧
