Redmi 10a ekran arızası

Xiaomi #Redmi_10A
İşlemciden mobil ekrana görüntünün yüksek hız ile aktarılmasından doğrudan sorumlu olduğu için anakarttaki en önemli devrelerden,Display Verisinin yolları

👇

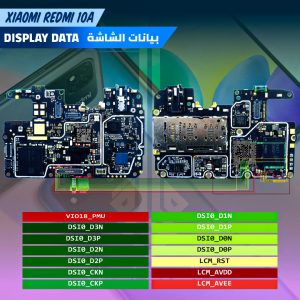

Grafikte görünen yollar, işlemci ile IC ekranı arasındaki iletişim hatlarını temsil eder ve en önemlisi:

DSI0_D1P
DSI0_D2P
DSI0_D3P
Ve bunlar pikselleri kendilerinin taşıyan temel veri yollarıdır, içlerindeki herhangi bir hata ekranda görüntü yok veya çizgiler görünmesine  neden olur.

Ayrıca:
DSI0_CKP / DSI0_CKN
Bunlar da sinyallerin zamanlamasını düzenleyen yollardır.

Ayrıca besleme hatlarına dikkat edelim:
LCM_AVDD → Ekran beslemesi
LCM_AVEE → Ekran akışının etkisi
LCM_RST → Ekran entegresi yeniden başlatma hattı

herhangi bir volt olmadığında:

*Ekranı tamamen siyah bulabilirsiniz
*ya da yatay ve dikey çizgileri gösterir

her hattın çok hassas bir işlevi vardır ve zayıflamış voktaj veya direnç  arızası ekran sorunu yaşatır.

Soket direnç değerlerine dikkat.

📌
“lcd ışıkları veya  ekran görüntüsü yoksa ” , Redmi 10A’daki ekran, AVD, AVEE, CLK ve RST için hatları, görüntü arızalarının büyük bir yüzdesini teşkil eder. ekrandan değil anakarttan ise…

👇
