Redmi Note 12s telefonunun kilidini açmak için ücretsiz bir program kullanacağız. Bu işlem için ve bazı tuş kombinasyonlarına ihtiyaç duyulacak.
uygulamasını indirmek için Google’a giriş yapmamız gerekiyor. Uygulama, kilidi açma işlemi için gerekli olan araçları sağlıyor.
Telefonu kilidini açmak için ses açma, ses kısma ve güç tuşlarına aynı anda basılı tutmalıyız. Bu adım, işlem için gerekli olan modu aktive ediyor.
USB kablosunu bağladıktan sonra güç tuşuna basılı tutarak telefonu tanıtmalıyız. Bu, bilgisayarın telefonu algılaması için önemlidir.
Redmi Note 12s’in bootloader kilidi genellikle şu nedenlerle açılır:
Özelleştirme ve Kişiselleştirme: Kullanıcılar, ROM değiştirme, köklendirme veya Custom Recovery yüklemek gibi özelleştirmeler yapmak istediğinde bootloader kilidini açarlar.
Ağır Modifikasyonlar: Güncellemeleri, tweakleri veya diğer gelişmiş işlemleri gerçekleştirmek için cihazın sistem dosyalarına erişim sağlamak gerekebilir.
Performans ve Özelleştirme: Performans artırıcı ROMlar veya modlar yüklemek için kilidi açmak kaçınılmazdır.
Yurt dışı veya resmi olmayan ROMlar yüklemek: Xiaomi’nin resmi desteklediği ROM dışında, farklı bölgeler veya özellikler içeren ROMlara geçmek isteyenler kilidi açar.
Geliştirici ve Hobi Sevgisi: Yazılım geliştirme ve çeşitli testler yapmak isteyen geliştiriciler ve teknoloji meraklıları da bu işlemi tercih eder.
Ancak, kilidi açmak cihazın garantisini geçici olarak geçersiz kılabilir ve veri kaybına yol açabilir. Bu yüzden dikkatli olmak ve güvenilir kaynaklardan işlem yapmak önemlidir.
Duplexer (çift yönlü filtre), mobil cihazlarda RF (Radyo Frekans) ön ucunda yer alan kritik bir pasif/aktif bileşendir. Temel işlevi, TX (Transmit – Gönderme) ve RX (Receive – Alma) sinyallerini aynı anten üzerinden paylaşırken birbirinden izolasyon etmektir. Bu sayede cihaz aynı anda hem veri gönderip hem alabilir (full‑duplex).
Çalışma Prensibi: Duplexer, içerisinde iki adet yüksek seçiciliğe sahip bant geçiren filtre (BPF) barındırır. Biri TX bandını, diğeri RX bandını seçer. Genellikle SAW (Surface Acoustic Wave) veya BAW (Bulk Acoustic Wave) teknolojisi ile üretilir. Anten bağlantısı, TX ve RX pinleri arasında düşük kayıp sağlar ve TX sinyalinin RX girişine sızmasını (izolasyon) engeller.
Sinyal Akışı: Network IC (RF Transceiver) → TX çıkışı → Duplexer → Antena Antena → Duplexer → RX girişi → Network IC
2. Duplexer Arıza Belirtileri
Duplexer arızalandığında aşağıdaki belirtilerden biri veya birkaçı gözlenir. Bu belirtiler aynı zamanda RF ön uçtaki diğer bileşenlerden (anten anahtarı, PA, transceiver) de kaynaklanabilir, bu nedenle test aşamaları dikkatle uygulanmalıdır.
Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.
Belirti
Açıklama
Hiç şebeke yok
Cihaz ağ bulamaz, “Servis yok” veya “Sinyal yok” uyarısı verir.
Sinyal çok zayıf
Bardakta 1-2 çizgi görünür, çağrılar sık sık düşer.
Sadece acil aramalar
Normal arama yapılamaz, sadece 112/911 aranabilir.
Sinyal çubuğu kayboluyor
Ani sinyal düşüşleri ve tekrar gelmeler.
4G/5G çalışmıyor
Sadece 2G veya 3G bağlanıyor, yüksek hızlı veri yok.
Arama bağlanmıyor / düşüyor
Çağrı gönderilirken hemen kapanır veya bağlanamaz.
3. Adım Adım Duplexer Test Prosedürü
Aşağıdaki sıralama, profesyonel servislerde uygulanan standart RF arıza tespit yöntemidir.
3.1. Görsel İnceleme
Su hasarı: Su temasına bağlı oksitlenme ve beyaz/kireçlenme lekeleri.
Korozyon: Pinlerde yeşilimsi veya siyah tortular.
Fiziksel hasar: Çatlak, ezik veya kırık gövde.
Eksik bileşen: Düşme sonucu yerinden kopmuş küçük SMD parçalar.
3.2. Direnç Ölçümü (Telefon Kapalı – Diyot Modu)
Multimetre ile duplexer’in toprağa (GND) karşı pin dirençlerini ölçün. Sağlıklı bir duplexer’de her pin farklı bir değer gösterir (genelde yüzlerce ohm ila birkaç K ohm arasında). 0Ω veya 10Ω altı bir değer, kısa devre (short) anlamına gelir. Bu durumda duplexer değiştirilmelidir.
3.3. Voltaj Kontrolü (Telefon Açık)
Duplexer’in besleme pinlerinde RF ön uç gerilimlerinin varlığını kontrol edin. Tipik olarak 1.8V, 2.8V, 3.3V, 4.2V gibi değerler PMIC (Güç Yönetim IC) tarafından sağlanır. Eksik voltaj, güç yönetimi veya PMIC arızasına işarettir.
3.4. Manuel Ağ Arama Testi
Ayarlar → Mobil Ağlar → Operatör seçimi → Manuel arama yaparak mevcut şebekeleri listeleyin. Eğer operatörler (Airtel, Jio, Vodafone vb.) görünüyorsa duplexer ve anten yolu büyük ölçüde sağlamdır. Hiçbir ağ bulunamıyorsa RF yolu kopuktur.
3.5. Sinyal Karşılaştırma Testi
Bilinen sağlam bir cihaz ile aynı SIM kullanılarak sinyal seviyeleri karşılaştırılır. Arızalı cihazda bariz düşüş varsa, duplexer veya PA (Güç Amplifikatörü) arızalıdır.
3.6. Değiştirme ve Retest (En Güvenilir Yöntem)
Duplexer’ı aynı model ve frekans bandına sahip sağlam bir bileşenle değiştirip ağ testini tekrarlayın. Sorun giderildiyse arıza kesinleşmiş demektir.
4. Duplexer Devre Şeması ve Sinyal Yolları
Duplexer, RF transceiver (Network IC) ile anten arasında yer alır. Şematikte genellikle 4 ana pin bulunur:
ANT – Anten bağlantısı
TX – Transmit girişi (güç amplifikatöründen gelen sinyal)
RX – Receive çıkışı (transceiver’a giden düşük gürültülü sinyal)
GND – Toprak (genelde gövde pad)
Bazı modellerde RX2, TX2 veya VCC (aktif duplexer) pinleri de bulunabilir. RF IC (transceiver) genellikle Qualcomm, MediaTek veya Intel platformlarında yerleşik olarak bulunur.
Sinyal Akışı (Örnek):
Anten → Duplexer (RX filtresi) → Transceiver → ADC → Baseband işlemci → Uygulama işlemciye.
5. Yaygın Duplexer Arıza Nedenleri
Su / nem hasarı: En sık rastlanan neden, sıvı teması oksidasyona ve kısa devreye yol açar.
Fiziksel darbe: Telefon düştüğünde bileşen çatlar veya lehim bağlantıları kopar.
Aşırı ısınma: Uzun süreli yüksek güçte çalışma (sürekli görüşme) termal strese neden olur.
Yıldırım / statik elektrik (ESD): Anten üzerinden gelen yüksek voltaj anında hasar.
RF bölümünde kısa devre: Yanlış lehim veya kir sebebiyle TX ve RX pinleri arasında kısa oluşur.
Zayıf lehim bağlantısı: Üretim hatası veya titreşimle zamanla kopar.
6. RF Besleme Gerilimleri Referans Tablosu
Aşağıdaki değerler, çoğu güncel akıllı telefonda kullanılan tipik RF besleme hatlarıdır. Telefon modeline göre değişiklik gösterebilir, mutlaka orijinal şematik kontrol edilmelidir.
Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.
Hat Adı
Normal Gerilim
Görev
VREG_RF_1P8
1.8 V
Transceiver ve RF çevre birimleri (PLL, VCO) beslemesi
VREG_RF_2P8
2.8 V
RF anahtarları, dupexer (bazı aktif tipler) ve LNA beslemesi
VPA_PMU
3.3 V – 4.2 V
Güç amplifikatörü (PA) için modüle edilmiş gerilim
VCC_PA
3.4 V – 4.5 V (batarya ile doğru orantılı)
PA’nın ana beslemesi, yüksek akım çeker
⚠️ Not: Voltaj ölçümü yaparken telefonun açık ve sinyal araması yapıyor olması gerekir. Boşta (idle) modda bazı hatlar daha düşük gerilim gösterebilir.
7. Gerekli Ekipman ve Yazılımlar
Dijital Multimetre (DMM): Diyot modu, voltaj ve direnç ölçümü için.
DC Güç Kaynağı: Cihaza harici besleme yaparak akım çekimini gözlemlemek için.
Şematik diyagram (Schematic): RF yolu ve pin çıkışlarını görmek için (ör. .pdf).
Boardview yazılımı (ör. OpenBoardView): Bileşen konumlarını tespit etmek için.
Oscilloscope (tercihen): RF sinyallerini ve güç modülasyonunu incelemek için.
8. Hızlı Arıza Giderme Akış Şeması
IMEI kontrolü: Telefonun IMEI numarası görünüyor mu? (*#06#) Eğer görünmüyorsa baseband (transceiver) arızalı olabilir.
SIM kart testi: Başka bir SIM ile deneyin. SIM tanıma sorunu olabilir.
Anten bağlantısı: Anten kontaktlarını kontrol edin (oksitlenme, kopma).
RF IC (Transceiver) beslemeleri: 1.8V, 2.8V, VPA vb. gerilimleri ölçün.
Duplexer direnç/voltaj testlerini uygulayın.
Gerekirse duplexer’ı değiştirin ve test edin.
9. Çift SIM Cihazlarda Duplexer Yerleşimi
Çift SIM (Dual SIM) telefonlarda her SIM kartı için ayrı bir RF yolu bulunur. Genellikle SIM1 ve SIM2 için iki ayrı duplexer kullanılır. Bu durumda arıza tek bir SIM slotunda ise ilgili duplexer veya anten anahtarı üzerinden teşhis edilir.
10. Uzman İpuçları
Her zaman şematik ve boardview kullanın. Yanlış pin ölçümü zaman kaybına neden olur.
Tüm RF besleme gerilimlerini dikkatlice kontrol edin. Eksik gerilim, PMIC veya şarj devresi arızası olabilir.
Kaliteli yedek parça kullanın. Orijinal veya güvenilir alternatif duplexer tercih edin.
Lehimleme öncesi PCB’yi iyice temizleyin. Eski lehim artıkları ve flux kalıntıları kısa devre yapabilir.
Hiçbir adımı atlamayın. Görsel kontrol ve basit direnç ölçümleri çoğu zaman sorunu hemen gösterir.
11. Kısaltmalar Sözlüğü
TX – Transmit (Gönderme) sinyali
RX – Receive (Alma) sinyali
RF – Radyo Frekans
IC – Entegre Devre
PMIC / PMU – Güç Yönetim Entegresi
PA – Güç Amplifikatörü (Power Amplifier)
LNA – Düşük Gürültülü Amplifikatör
VREG – Regüle edilmiş gerilim hattı
VCC – Besleme gerilimi (Supply Voltage)
SAW – Yüzey Akustik Dalga filtresi
BAW – Hacimsel Akustik Dalga filtresi
PCB – Baskılı Devre Kartı
ESD – Elektrostatik Boşalma
IMEI – Uluslararası Mobil Ekipman Kimliği
BPF – Bant Geçiren Filtre
DMM – Dijital Multimetre
12. Kritik Entegreler – Görev ve Arıza Çözümleri
🔹 Duplexer (Çift Yönlü Filtre)
Görev: TX ve RX sinyallerini birleştirip/ayrıştırarak aynı anteni paylaştırır. İzolasyon sağlar.
Arıza Çözümü: Direnç ve voltaj testleri yapın. Kısa devre veya açık devre varsa değiştirin. Lehim kalitesini kontrol edin.
🔹 RF Transceiver (Network IC / Baseband)
Görev: Dijital taban bant sinyallerini RF taşıyıcıya modüle eder (TX) ve alınan RF sinyallerini demodüle eder (RX). Ayrıca otomatik kazanç kontrolü (AGC) yapar.
Arıza Çözümü: IMEI kaybı, besleme gerilimlerinin (1.8V, 2.8V) yokluğu, referans saat (26MHz/38.4MHz) yoksa transceiver arızalıdır. Yeniden lehimleme veya değişim gerekir.
🔹 Güç Amplifikatörü (PA)
Görev: TX sinyalini antene göndermeden önce yükseltir (yüksek güç).
Arıza Çözümü: Sinyal zayıflığı, aşırı akım çekimi (hot), PA’nın VCC beslemesi eksik veya kısa devre. PA’yı değiştirin.
🔹 Anten Anahtarı (Antenna Switch / ASM)
Görev: Farklı frekans bantları ve çeşitli anten yolları arasında geçiş yapar (2G/3G/4G/5G, MIMO).
Arıza Çözümü: Belirli bantlarda çalışmama, yüksek kayıp. Kontrol pinlerindeki (VIO, VDD) gerilimleri ve GPİO kontrol seviyelerini kontrol edin.
🔹 PMIC (Güç Yönetim Entegresi)
Görev: RF bölümüne gerekli tüm besleme gerilimlerini (1.8V, 2.8V, VPA vb.) sağlar.
Arıza Çözümü: RF besleme hatlarında voltaj yoksa PMIC’e giden enable sinyallerini ve PMIC’in kendisini kontrol edin. Bazen PMIC’in yeniden lehimlenmesi veya değişimi gerekir.
Sonuç
Mobil cihazlarda duplexer arızası, şebeke sorunlarının en yaygın nedenlerinden biridir. Bu rehberde adım adım görsel kontrol, direnç/voltaj ölçümü, manuel ağ arama, sinyal karşılaştırma ve değiştirme yöntemleriyle doğru teşhis koyabilirsiniz. RF yolunda yer alan transceiver, PA, anten anahtarı ve PMIC gibi diğer bileşenlerin de kontrol edilmesi, kalıcı çözüm için şarttır. Doğru ekipman, güncel şematik ve sabırlı bir yaklaşımla, sinyal sorunlarının büyük çoğunluğunu gidermeniz mümkündür.
Telefon ekran arka ışığı bobini, mobil cihazların LCD (Liquid Crystal Display) ve LED (Light Emitting Diode) panel aydınlatma devrelerinde görev alan kritik bir pasif elektromanyetik bileşendir. Teknik literatürde SMD Power Inductor, Backlight Boost Inductor veya LCD Backlight Coil olarak adlandırılan bu komponent, manyetik alan içerisinde enerji depolama ve voltaj regülasyonu fonksiyonlarını yerine getirir.
Endüstriyel anlamda bir bobin (inductor), iletken bir malzemenin (genellikle bakır tel) manyetik bir çekirdek etrafında sarılmasıyla oluşturulan pasif bir elektronik elemandır. Cep telefonu anakartlarında kullanılan light coil modelleri, yüzey montaj teknolojisi (SMT – Surface Mount Technology) ile üretilmiş kompakt yapıdadır. Bu bobinler, backlight sürücü entegresi (Backlight IC) ile birlikte çalışarak, bataryanın sağladığı düşük voltajı (genellikle 3.7V – 4.2V), LCD panelin LED dizilerini beslemek için gerekli olan daha yüksek voltaj seviyelerine (15V – 40V arası) yükseltir.
Temel Teknik Fonksiyonlar
Enerji Depolama: Manyetik alan formunda enerjiyi geçici olarak depolar ve devreye stabil akım sağlar.
Voltaj Yükseltme (Boost): Buck-boost converter topolojisi ile giriş voltajını hedef değere yükseltir.
Akım Regülasyonu: PWM (Pulse Width Modulation) sinyalleri ile çıkış akımını sabit tutarak LED parlaklığını kontrol eder.
EMI Filtreleme: Yüksek frekanslı parazitleri süzerek devre stabilitesini korur.
LC Tank Devresi: Kapasitör ile birlikte rezonans frekansı oluşturarak verimli enerji transferi sağlar.
Teknik Not: Modern akıllı telefonlarda kullanılan backlight bobinleri genellikle 1.0µH ile 10µH arasında endüktans değerlerine sahiptir. Üzerindeki kodlamalar (örneğin 2R2, 4R7, 1R0) mikrohenry (µH) cinsinden değerleri ifade eder. “R” harfi ondalık virgülü temsil eder; 2R2 = 2.2µH anlamına gelir.
02Elektromanyetik Çalışma Prensibi ve Devre Şeması
Backlight bobininin çalışma prensibi, Faraday’ın elektromanyetik indüksiyon yasasına dayanır. Bobinden geçen elektrik akımı, manyetik bir alan oluşturur. Akım kesildiğinde veya değiştiğinde, manyetik alanın çökmesi sonucu bobin uçlarında ters yönde bir elektromotor kuvvet (EMK) meydana gelir. Bu EMK, voltajın yükseltilmesini sağlayan temel mekanizmadır.
Buck-Boost Converter Topolojisi
Cep telefonu backlight devrelerinde genellikle boost converter (yükseltici dönüştürücü) yapısı kullanılır. Bu topolojide bobin, anahtarlama elemanı (MOSFET), diyot ve çıkış kapasitörü birlikte çalışır. Backlight IC, yüksek frekanslı (1MHz – 2MHz) PWM sinyalleri üreterek bobinin şarj ve deşarj döngülerini kontrol eder.
Schottky Diyot→Çıkış Kapasitörü
(Filter Cap)→LCD LED Dizisi
(15V – 40V Çıkış)
– Toprak Hattı (GND) ← Kapasitör & IC Feedback Loop
Adım Adım Çalışma Döngüsü
1
Şarj Fazı (Ton)
Backlight IC içindeki MOSFET anahtarı kapanır. Bobin üzerinden akım artmaya başlar ve manyetik alan oluşur. Enerji bobinin manyetik alanında depolanır. Bu süre boyunca diyot ters kutupludur ve çıkışa enerji gitmez.
2
Deşarj Fazı (Toff)
MOSFET anahtarı açıldığında bobin üzerindeki akım aniden kesilir. Manyetik alan çöker ve bobin uçlarında ters EMK oluşur. Bu yüksek voltaj, diyot üzerinden çıkış kapasitörüne ve LED dizisine aktarılır.
3
Regülasyon Fazı
IC, feedback (geri besleme) hattından gelen voltaj bilgisini okur. PWM duty cycle’ını ayarlayarak çıkış voltajını sabit tutar. Parlaklık seviyesi de bu duty cycle değişimi ile kontrol edilir.
Kritik Uyarı: Bobin üzerindeki voltaj darbeleri (spikes) oldukça yüksek olabilir. Ölçüm yaparken multimetrenin doğru aralıkta olduğundan emin olun. Ayrıca devre çalışırken bobin uçlarına dokunmak elektrik çarpması riski taşır.
03Anakart Üzerindeki Fiziksel Konumu ve Yerleşimi
Light coil konumu, cep telefonu anakartında belirli bir topolojik düzene göre belirlenir. Genellikle backlight sürücü IC’nin hemen bitişiğinde veya LCD flex kablosu konnektörünün yakın çevresinde yer alır. Bu yerleşim, PCB (Printed Circuit Board) tasarımında yüksek frekanslı anahtarlama sinyallerinin parazitlerini minimize etmek ve iz (trace) uzunluklarını kısa tutmak için stratejik olarak seçilir.

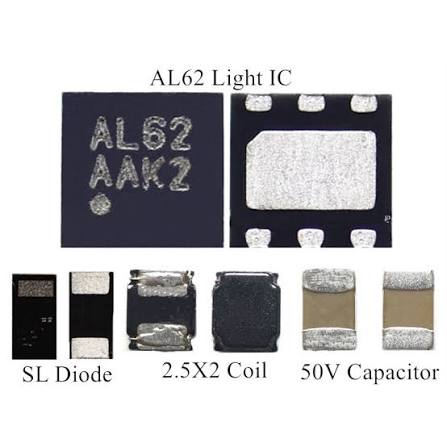

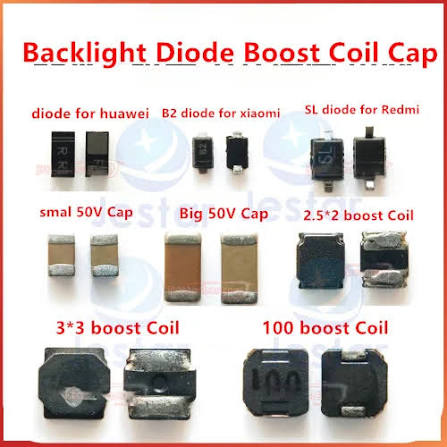

Fiziksel Tanımlama Özellikleri
Kılıf Tipi: Genellikle kare veya dikdörtgen SMD (Surface Mount Device) paketindedir. Boyutlar 2mm x 2mm ile 4mm x 4mm arasında değişir.
Renk ve Kaplama: Siyah veya koyu gri ferrit kaplama üzerine beyaz veya gümüş renkli kodlama bulunur.
Kodlama: Üst yüzeyde endüktans değeri (2R2, 4R7, 100 vb.) ve bazen üretici kodu basılıdır.
Bacak Sayısı: Çoğunlukla 2 bacaklı (iki terminal) olup, bazı shielded modellerde 4 bacaklı varyantlar görülebilir.
Yakın Komponentler: Backlight IC, Schottky diyot, MLCC kapasitörler ve LCD konnektörü komşu bileşenlerdir.
Teknik Servis İpucu: Anakart üzerinde bobini ararken önce LCD flex konnektörünü tespit edin. Konnektörden backlight IC’ye giden izleri takip edin. Bobin genellikle IC ile konnektör arasındaki güzergâhta, IC’ye daha yakın konumlandırılmıştır. Su hasarlı cihazlarda bobin ve çevresi korozyona en açık bölgedir.
04Arıza Belirtileri ve Klinik Teşhis Kriterleri
Telefon ekranı kararması veya backlight sorunları, kullanıcı tarafından fark edilebilen en belirgin arıza göstergeleridir. Ancak teşhis koyarken bobin arızasını diğer komponent arızalarından (IC, diyot, konnektör, LED dizisi) ayırt etmek kritik öneme sahiptir. Aşağıdaki belirtiler, light coil arızasını düşündüren temel klinik göstergelerdir.
Bobin Arızasına İşaret Eden Belirtiler
Ekran tamamen karak veya hiç ışık vermiyor: Telefon ses çıkarıyor, titreşim veriyor ancak ekranda görüntü yok. Flaş ışığı altında ekrana bakıldığında içerik görülebilir. Bu durum bobinin açık devre (OL) olması veya kısa devre yapması sonucu voltaj yükseltme fonksiyonunun çökmesini gösterir.
Ekran çok sönük veya soluk görünüyor: Normalden çok daha düşük parlaklık seviyesi. Bobinin kısmi hasar görmesi veya endüktans değerinin değişmesi nedeniyle voltaj regülasyonunun yetersiz kalması durumudur.
Ekran birkaç saniye yanıp sonra sönüyor: Cihaz açılırken backlight devreye girer ancak kısa süre sonra IC, aşırı akım çekimi veya voltaj dengesizliği nedeniyle korumaya geçer. Bobinin iç kısa devre yapması bu belirtiye yol açar.
Parlaklık seviyesi düzensiz veya titrek: Bobinin manyetik özelliklerinin bozulması nedeniyle PWM regülasyonunun stabil çalışmaması sonucu ortaya çıkar.
Telefon açılıyor ancak sadece ses var: En belirgin bobin arızası göstergelerinden biridir. Sistem normal çalışır ancak backlight devresi tamamen devre dışıdır.
Şarj sırasında ekran ışığı değişiyor: Batarya voltajı değiştikçe bobinin verimsiz enerji transferi nedeniyle parlaklık dalgalanmaları yaşanır.
Dikkat: Yukarıdaki belirtiler aynı zamanda backlight IC arızası, LED dizisi kopması veya anakart iz hasarında da görülebilir. Kesin teşhis için multimetre ile bobin ölçümü yapılmalıdır. Amatör müdahaleler anakartta ikincil hasarlara yol açabilir.
05Multimetre ile Test ve Ölçüm Prosedürleri
Multimetre ile bobin ölçümü, backlight arızalarında teşhis koymanın en hızlı ve en güvenilir yöntemidir. Doğru ölçüm teknikleri kullanılarak bobinin sağlamlığı, endüktans değerinin tutarlılığı ve devre bütünlüğü tespit edilebilir. Aşağıda iki temel ölçüm protokolü detaylandırılmıştır.
✓ Sağlam Bobin: 0.1Ω – 5Ω arası ✕ Arızalı Bobin: OL (Açık Devre) veya 0Ω (Kısa Devre)
2
Süreklilik (Continuity) Testi
Cihaz: Multimetre (Bip sesli continuity modu)
Adımlar:
Multimetreyi süreklilik moduna alın (🔊 simgesi).
Probları bobin bacaklarına dokundurun.
Ses sinyalini dinleyin.
✓ Sağlam Bobin: Kısa bip sesi (düşük direnç) ✕ Arızalı Bobin: Ses yok (OL) veya sürekli bip (kısa devre)
İleri Seviye Test: LCR Metre ile Endüktans Ölçümü
Profesyonel teknik servislerde, bobinin endüktans değerinin nominal değere uygunluğunu doğrulamak için LCR metre kullanılır. LCR metre, bileşenin endüktans (L), kapasitans (C) ve direnç (R) değerlerini hassas şekilde ölçer. Örneğin üzerinde “2R2” yazan bir bobin için LCR metrede 2.2µH ±%20 tolerans içinde okuma alınmalıdır. Bu ölçüm, bobinin manyetik özelliklerinin bozulup bozulmadığını gösterir.
Profesyonel Tavsiye: Sadece direnç ölçümü yeterli olmayabilir. Bobin içindeki kısmi kısa devre (inter-winding short), normal direnç gösterebilir ancak endüktans değerini ciddi şekilde değiştirir. Şüpheli durumlarda LCR metre ile kontrol yapılması önerilir.
06SMD Rework ile Değişim ve Onarım Protokolü
Telefon ekran tamiri sürecinde bobin değişimi, mikroskop altında ve uygun ekipmanla yapılması gereken hassas bir işlemdir. Yanlış ısı profili veya mekanik zorlama, PCB üzerindeki pad’lerin (lehimleme noktaları) soyulmasına ve anakartın tamir edilemez hasar görmesine neden olabilir.
Gerekli Ekipmanlar
SMD Rework İstasyonu: Hava akışlı (hot air) istasyon, 350°C – 380°C aralığında hassas sıcaklık kontrolü sağlamalıdır.
Cımbız ve Spatül: Antistatik, ince uçlu SMD cımbızı ve seramik spatula.
Lehim Emici Braid (Wick): Eski lehimin temizlenmesi için bakır örgü.
Flux: No-clean flux veya RMA (Rosin Mildly Activated) tipi akışkan.
Isı Yalıtım Bantı: Çevredeki komponentleri korumak için polyimide (Kapton) bant.
Adım Adım Değişim Prosedürü
1
Hazırlık ve Koruma
Cihazı kapatın, bataryayı sökün. Anakartı statik elektrikten korumak için antistatik bileklik takın. Bobin çevresindeki hassas komponentleri (IC, küçük kapasitörler) Kapton bant ile kaplayın. PCB’yi mikroskop altına yerleştirin.
2
Eski Bobinin Sökülmesi
Hava tabancasını 350°C – 380°C arası ayarlayın, hava akışını orta düzeye getirin. Bobin bacaklarına 15-20 saniye ön ısıtma yapın. Flux uygulayarak lehimin akışkanlığını artırın. Cımbız ile nazikçe bobini kaldırın. Braid ile pad’leri temizleyin.
3
Yeni Bobinin Montajı
Pad’lere minimal lehim pastası sürün. Yeni bobini (aynı endüktans değerinde) cımbız ile yerleştirin. Hava tabancası ile ısıtarak lehimin akmasını sağlayın. Bobinin düzgün oturduğundan emin olun. Soğumaya bırakın.
4
Kontrol ve Test
Mikroskop altında soğuk lehim (cold joint) veya köprü (bridge) olup olmadığını kontrol edin. Multimetre ile direnç ölçümü tekrarlayın. Cihazı monte edip backlight fonksiyonunu test edin. Farklı parlaklık seviyelerinde çalıştırın.
Kritik Uyarı: Bobin değişiminde mutlaka orijinal veya eşdeğer endüktans değerinde parça kullanın. Farklı değerde bir bobin, IC üzerinde aşırı yük oluşturarak entegrenin yanmasına neden olabilir. Ayrıca bobin polariteye duyarlı değildir (simetriktir), ancak shielded modellerde yön önemli olabilir.
07Teknik Özellikler ve Karşılaştırma Tablosu
Farklı marka ve modellerde kullanılan backlight bobinleri, fiziksel boyut, endüktans değeri, akım kapasitesi ve DC direnci açısından çeşitlilik gösterir. Aşağıdaki tabloda piyasada yaygın olarak karşılaşılan bobin tipleri ve teknik parametreleri detaylandırılmıştır.
Üst Kod
Endüktans (µH)
Akım Kapasitesi
DC Direnç
Boyut (mm)
Kullanım Alanı
Direnç Aralığı
1R0
1.0 µH
1.5A – 2.5A
0.05Ω – 0.15Ω
2.0 x 1.6
Orta segment LCD
0.1Ω – 2Ω
2R2
2.2 µH
1.2A – 2.0A
0.08Ω – 0.25Ω
2.5 x 2.0
Genel amaçlı akıllı telefon
0.2Ω – 3Ω
3R3
3.3 µH
1.0A – 1.8A
0.10Ω – 0.35Ω
3.0 x 3.0
Yüksek çözünürlük ekran
0.3Ω – 4Ω
4R7
4.7 µH
0.8A – 1.5A
0.15Ω – 0.50Ω
3.0 x 3.0
Tablet ve büyük ekran
0.5Ω – 5Ω
100
10 µH
0.5A – 1.2A
0.20Ω – 0.80Ω
4.0 x 4.0
Özel yüksek voltaj devre
1Ω – 8Ω
220
22 µH
0.3A – 0.8A
0.40Ω – 1.50Ω
5.0 x 5.0
Nadir kullanım
2Ω – 15Ω
Arıza Durumları Karşılaştırma Tablosu
Ölçüm Sonucu
Anlamı
Olası Neden
Çözüm
Risk Seviyesi
OL (Açık Devre)
Bobin içinde kopukluk
Fiziksel darbe, aşırı akım, korozyon
Bobin değişimi
Yüksek
0Ω (Kısa Devre)
Bobin sargıları birleşmiş
Aşırı ısı, voltaj spike’ı, fabrika hatası
Bobin + IC kontrolü
Kritik
Normalden Yüksek
Kısmi iç hasar
Sargı kısmi kopukluk, oksidasyon
Bobin değişimi önerilir
Orta
Normal Aralık
Bobin sağlam görünüyor
Arıza IC, diyot veya LED’de olabilir
Çevre komponent kontrolü
Düşük
08Yaygın Arıza Senaryoları ve Çözüm Algoritmaları
Teknik servis pratiğinde telefon ekranı sönük kalma sorunu ile karşılaşıldığında, sistematik bir teşhis algoritması izlenmelidir. Aşağıda en sık karşılaşılan senaryolar ve adım adım çözüm yolları sunulmuştur.
Senaryo 1: Ekran Hiç Işık Vermiyor
Teşhis Akışı:
Telefonun sesli olarak açıldığını doğrulayın (titreşim veya ses ile).
Flaş ışığı altında ekranda içerik görünüyorsa backlight devresi arızalıdır.
Multimetre ile bobin direncini ölçün. OL veya 0Ω ise bobin değiştirin.
Bobin sağlamsa, backlight IC’yi kontrol edin. IC ısınıyor mu? Üzerinde yanık izi var mı?
Schottky diyotu ölçün (diyot test modunda 0.3V – 0.5V arası olmalı).
LCD konnektörü ve flex kabloyu kontrol edin.
Çözüm: Bobin arızalı ise değiştirin. IC arızalı ise reballing veya IC değişimi gerekir. Diyot kısa devre ise değiştirin.
Bobin direncini ölçün. Değer normal aralığın üst sınırına yakınsa bobin zayıflamış olabilir.
LCR metre ile endüktans değerini kontrol edin. Nominal değerden %20 fazla ise bobin değişmelidir.
Backlight IC’nin PWM çıkış sinyalini osiloskop ile gözlemleyin. Duty cycle düşük mü?
Batarya voltajını kontrol edin. Düşük batarya, düşük parlaklığa neden olabilir.
Senaryo 3: Ekran Birkaç Saniye Yanıp Sönüyor
Teşhis Akışı:
Bobin süreklilik testi yapın. Sürekli bip sesi (0Ω) iç kısa devreyi gösterir.
IC üzerindeki feedback pin voltajını ölçün. Dengesizlik varsa IC koruma moduna geçiyor olabilir.
Çıkış kapasitörünü ölçün. Şişme veya ESR artışı regülasyonu bozar.
LED dizisinin toplam gerilim düşümünü ölçün. Bir LED açık devre ise voltaj dengesi bozulur.
Önemli Not: Su hasarlı cihazlarda bobin arızası genellikle tek başına görülmez. Korozyon, bobin bacakları ve PCB izleri arasında kısa devrelere neden olabilir. Ultrasonik banyo ve PCB temizliği sonrası ölçüm yapılması önerilir.
9Sonuç ve Teknik Servis Uzmanı Önerileri
Cep telefonu ekran arka ışığı bobini, görünümüne aldanılmaması gereken, backlight devresinin en kritik pasif elemanlarından biridir. Doğru teşhis ekipmanları (dijital multimetre, LCR metre, stereo mikroskop, SMD rework istasyonu) ve sistematik bir onarım protokolü ile arızalar hızlı ve güvenilir şekilde giderilebilir.
Teknik servis uzmanları için en önemli prensip, “önce ölç, sonra değiştir” mantığıdır. Bobin değişimi yapmadan önce mutlaka direnç ve süreklilik testi
Uzman Tavsiyesi: Her onarım sonrası cihazı en az 30 dakika farklı parlaklık seviyelerinde ve uygulamalar arasında geçişler yaparak test edin. Bobin arızası genellikle tek başına gelişmez; IC veya diyot da hasar görmüş olabilir. Yüzeysel bir onarım, kısa süre sonra tekrar arıza oluşmasına neden olur.
Mert_Egitim
