Özet & Uzman Notu: Snapdragon 7s Gen 3 (SM7635 – Volcano) işlemcili Xiaomi Redmi Note 14 Pro+ (24115RA8EG / amethyst) cihazında Fake ROM temizleme, CPT Pro / Trtools Kernel Exploit ile geçici root alma, abl_a/b patch ile Bootloader Unlock ve DFT Pro Fastboot üzerinden Global ROM yükleme kesin servis kılavuzu.
Bölüm 1: Redmi Note 14 Pro+ (Amethyst) Donanım Mimarisi ve Fake ROM Tuzağı
Xiaomi’nin yeni nesil orta-üst segment amiral gemisi Redmi Note 14 Pro+ (Model Kodu: 24115RA8EG / Kod Adı: Amethyst), Qualcomm Snapdragon 7s Gen 3 (SM7635 / Mimari Kod: Volcano) 4nm işlemci platformu üzerinde inşa edilmiştir. Cihaz fabrikasyon olarak Android 14 (SDK 34) ve Xiaomi HyperOS (V816.0.6.0.UOPMIXM) sürümü ile sevk edilmektedir.
Yurtdışından ithal edilen Çin varyantı cihazlarda en büyük sorun; satıcıların kilidi kapalı cihazlara korsan yöntemlerle yüklediği Fake (Modifiye / Sahte) ROM yapılarıdır. Bu yazılımlarda bankacılık uygulamaları çalışmaz, Google Play Protect sertifikası başarısız olur ve cihaz güncelleme aldığında doğrudan The system has been destroyed veya NV Data is Corrupted döngüsüne girerek hardbrick olur.
Çin ve Fake ROM’dan tamamen kurtularak orijinal Global / EEA ROM’a geçiş yapabilmek için cihazın Bootloader kilidinin kalıcı/geçici olarak aşılması (ABL Patch) ve yetkili Fastboot protokolü üzerinden temiz yazılım çakılması gerekmektedir.
Bölüm 2: CPT Pro / Trtools ile Kernel Exploit ve Geçici Root (Temp Root) Mantığı
HyperOS yüklü modern Snapdragon cihazlarda SELinux güvenlik politikaları Enforcing modunda çalışır ve standart Fastboot komutlarıyla (`fastboot oem unlock`) kilit açılmasına izin verilmez. Görsellerdeki CPT Pro V1.6.2 ve Trtools analiz protokolü şu şekilde çalışır:
1. ADB Üzerinden Sistem Parametrelerinin Okunması: Cihazda USB Hata Ayıklama açılır. CPT Pro cihazın Kernel sürümünü (6.1.75-android14-11), Board adını (amethyst), UFS Seri Numarasını ve Güvenlik Yamasını (2024-12-01) doğrular.

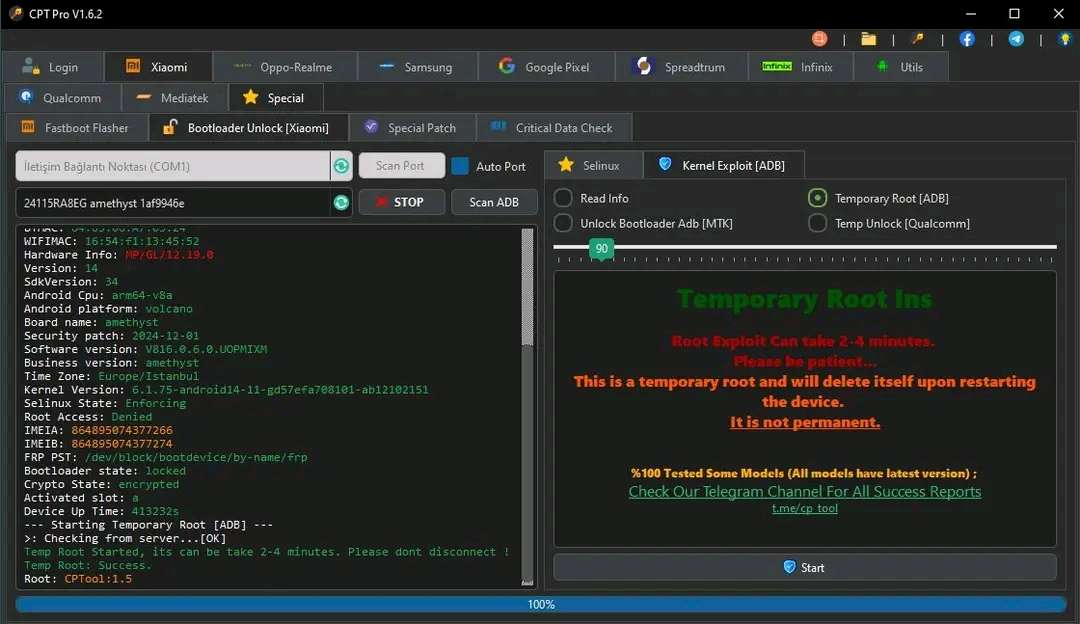

2. Kernel Exploit ile Geçici Root Enjeksiyonu (Temporary Root): CPT Pro sunucudan cihaza özel exploit paketini çeker. 2-4 dakika içinde SELinux modunu Enforcing durumundan Permissive durumuna düşürerek sistemde geçici CPTool:1.5 Root yetkisi elde eder. Bu işlem cihazı yeniden başlatana kadar geçerlidir ve donanıma zarar vermez.

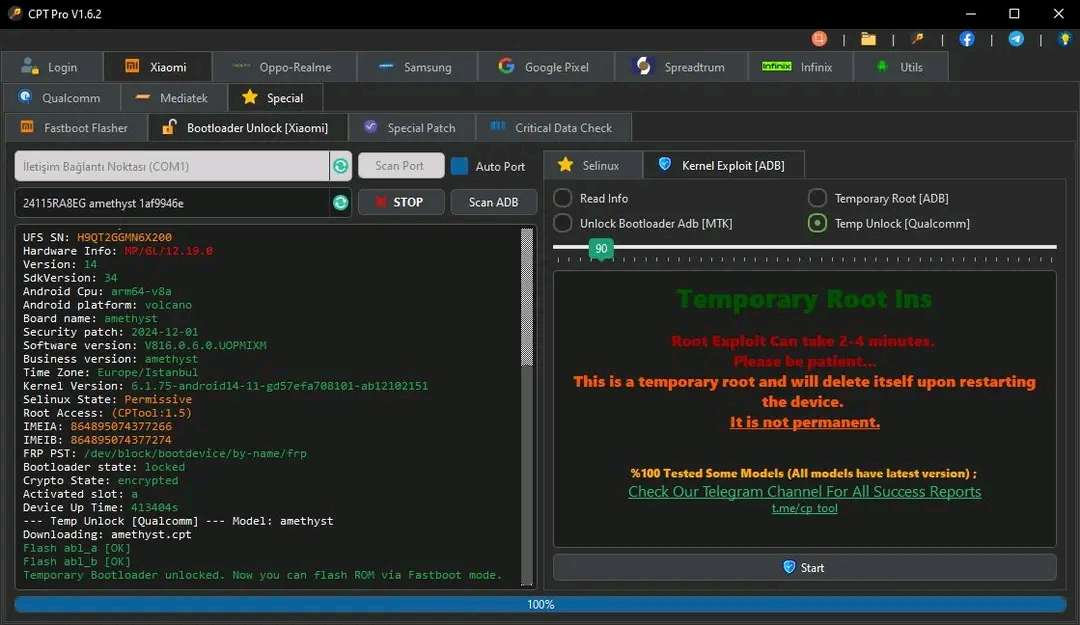

3. ABL Bölümünün Patchlenmesi (Temp Unlock Qualcomm): Root yetkisi ile `amethyst.cpt` patch paketi indirilir. Cihazın her iki slotundaki abl_a ve abl_b (Android Bootloader) bölümlerine bypass yazılır. Ekranda Flash abl_a [OK], Flash abl_b [OK] -> Temporary Bootloader unlocked mesajı alındığında cihaz artık Fastboot modunda tüm kilitli yazılımları kabul edebilir hale gelir.
Bölüm 3: DFT Pro v8.2.0 ile Fastboot Modunda Factory Global ROM Yükleme
Bootloader geçici olarak aşıldıktan sonra cihaz Fastboot moduna alınır ve DFT Pro v8.2.0 (Xiaomi -> Fastboot -> Fastboot Flash) modülü üzerinden resmi fabrikasyon Global yazılımı yüklenir.

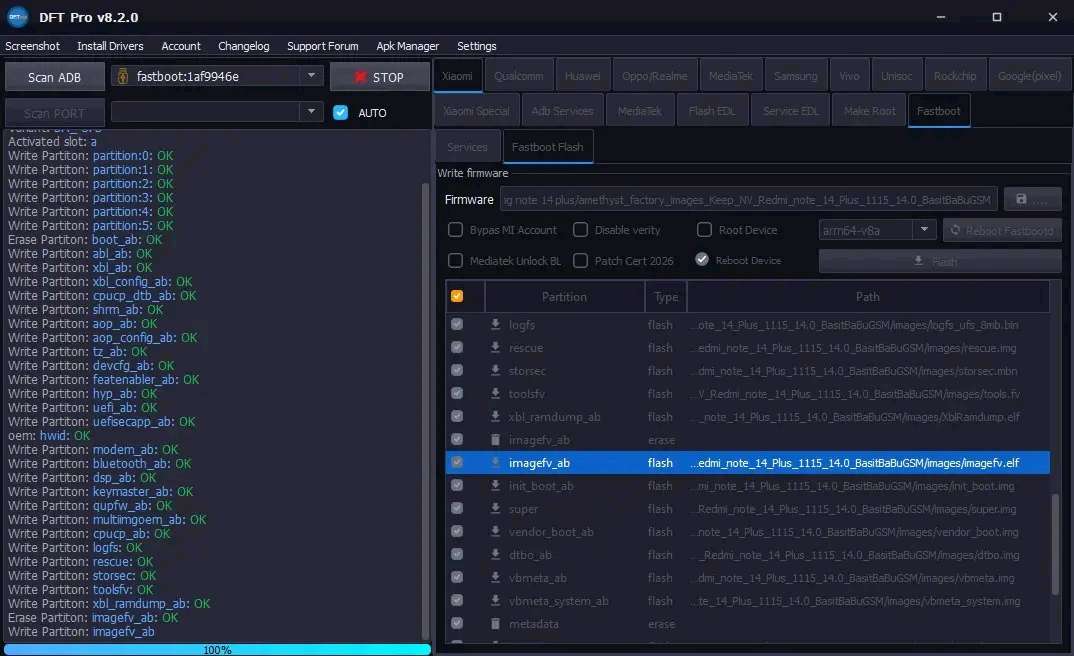

Görsel 1’deki log kayıtlarında görüldüğü üzere DFT Pro, UFS hafıza üzerindeki tüm alt sistemleri sırasıyla flashlar:
Partisyon Adı
Görevi / Alt Sistem
İşlem Durumu
Teknik Önemi
partition:0 – 5
GPT / Partition Table
Write: OK
UFS hafıza haritasını yeniden yapılandırır.
xbl_ab & abl_ab
Qualcomm Bootloader
Write: OK
Cihazın birincil ve ikincil önyükleme çekirdeğidir.
modem_ab & dsp_ab
Baseband / Şebeke
Write: OK
5G/4G şebeke ve ses işlemcisini yapılandırır.
super & init_boot_ab
System / Vendor / Product
Write: OK
Tüm Android sistem dosyalarını ve arayüzü barındırır.
Adım 1: Gerekli Sürücülerin Kurulumu: Bilgisayara Qualcomm HS-USB QDLoader 9008 sürücüleri ve Xiaomi Fastboot/ADB USB driver paketlerini eksiksiz kurun. Aygıt Yöneticisinde sarı ünlem kalmadığından emin olun.
Adım 2: CPT Pro / Trtools ile Temp Unlock Yapılması: Cihaz açıkken USB Hata Ayıklama modunda bağlayın. CPT Pro’da Xiaomi -> Special -> Kernel Exploit -> Temp Unlock [Qualcomm] seçin ve Start butonuna basın. İşlem bitince cihaz otomatik Fastboot moduna geçecektir.
Adım 3: DFT Pro ile Keep NV Destekli ROM Seçimi: DFT Pro v8.2.0 açın. Xiaomi -> Fastboot Flash sekmesine gelin. Firmware yolundan `amethyst_factory_images_Keep_NV` rom klasörünü seçin. Keep NV seçeneği cihazın şebeke kalibrasyon ve IMEI verilerini (modemst1, modemst2, fsg) korur.
Adım 4: Flash İşlemini Başlatın ve Yeniden Başlatın: Flash butonuna basın. Tüm partisyonlar %100 yazıldıktan sonra cihaz otomatik olarak açılacaktır. Cihaz ilk açılışta 3-5 dakika HyperOS kurulum ekranında bekleyebilir.
Bölüm 5: Orijinal Global Yazılım Sonrası Kontroller ve Avantajlar
İşlem Tamamlandığında Elde Edilen Kazanımlar:
Resmi Türkçe Dil & Global Bölge Desteği: Sistem menüleri, klavye ve tüm servisler %100 orijinal Türkçe olur.
Google Servisleri ve Sertifika: Google Play Store, Google Pay ve bankacılık uygulamaları sorunsuz çalışır (Play Protect Sertifikalı).
Şebeke ve 5G VoLTE Sorunsuzluğu: Çin modem konfigürasyonu yerine Global modem yazıldığı için Türkiye operatörlerinde (Turkcell, Vodafone, Türk Telekom) 5G ve VoLTE tam performans verir.
Kalıcı ve Güvenli Sistem: Cihaz sıfırlandığında veya fabrika ayarlarına dönüldüğünde kesinlikle Çinceye dönmez, çökmez.
0
Bölüm 6: Mert Cep Telefonu Tamir Kursu Uzman Eğitmen Görüşü
Eğitmen Tavsiyesi: Yeni nesil Snapdragon 7s Gen 3 ve 8 Gen 3 gibi UFS 4.0/3.1 kullanan Xiaomi modellerinde rastgele EDL auth veya kalitesiz crack yazılımlar kullanmak UFS hafıza bloklarının kilitlenmesine yol açabilir. Atölyemizde CPT Pro, Trtools ve DFT Pro gibi profesyonel servis donanımları ile risksiz yazılım onarımı, çift katmanlı anakart tamiri ve dirençsiz şebeke çözümleri uygulamalı olarak öğretilmektedir. Detaylı eğitim programı için www.ceptelefonutamirkursu.com sitemizi ziyaret edebilirsiniz.
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
iPhone 17 Pro gibi yüksek teknolojiye sahip bir cihazda anakart, telefonun bütün sistemlerini birbirine bağlayan merkezi elektronik platformdur. İşlemci, bellek, depolama, güç yönetimi, hücresel haberleşme, Wi-Fi, Bluetooth, UWB ve diğer iletişim devreleri küçük bir alanda birlikte çalışır.
Sandwich yani üst üste yerleştirilmiş anakart mimarisi, yüksek komponent yoğunluğunu küçük bir alana sığdırmayı sağlar. Ancak bu yapı aynı zamanda anakart tamirini klasik tek katmanlı PCB tamirlerinden daha hassas hale getirir. Özellikle iki kart arasındaki bağlantılar, padler, via yapıları, ara bağlantılar ve mikro lehim noktaları konusunda deneyim gerekir.
Teknik servis notu: Bu yazı, görseldeki 13 parçayı servis teknisyeninin arıza teşhis mantığıyla açıklamak amacıyla hazırlanmıştır. Görseldeki parçaların konumu ve isimleri eğitimsel bir şema olarak değerlendirilmelidir. Gerçek cihazda işlem yapmadan önce model numarası, boardview, şema ve üretici servis dokümanı kontrol edilmelidir.
1. Üst Shield ve EMI Koruması
iPhone 17 Pro Sandwich Anakart: Her Parçanın Görevi, Arızası ve Teknik Servis Çözümü
Anakart üzerindeki metal shield, elektronik komponentleri elektromanyetik girişimden koruyan ve aynı zamanda bazı bölgelerde mekanik koruma sağlayan önemli bir parçadır. Yüksek frekanslı RF devrelerinin bulunduğu bir anakartta elektromanyetik parazitlerin kontrol edilmesi büyük önem taşır.
Arızası durumunda ne olur?
Shield’ın kendisinin arızalanması elektronik bir entegre arızası gibi değerlendirilmez. Ancak shield’ın eğilmesi, kısa devre oluşturacak şekilde yanlış montaj yapılması, lehim noktalarının zarar görmesi veya shield altında bulunan komponentlerin fiziksel olarak hasar görmesi çeşitli problemlere neden olabilir.
Telefonun şebeke performansında düşüş, Wi-Fi sorunları, RF parazitleri veya bazı komponentlerde mekanik hasar görülebilir.
Donanımsal çözüm
Öncelikle mikroskop altında shield bölgesi kontrol edilir. Ezilmiş shield, kopmuş lehim noktaları, oksitlenme, yanmış komponent veya mekanik baskı araştırılır. Gerekirse shield sökülerek altındaki devreler incelenir.
Yazılımsal çözüm
Shield kaynaklı fiziksel bir arıza yazılımla düzeltilemez. Ancak RF sorunu şüphesi varsa cihazın modem durumu, ağ ayarları, tanılama kayıtları ve operatör bağlantısı yazılımsal olarak kontrol edilmelidir.
2. A19 Pro İşlemci
A19 Pro, iPhone 17 Pro ailesinin işlem gücünün merkezinde bulunan ana işlem platformudur. İşletim sistemi, uygulamalar, grafik işlemleri, yapay zekâ görevleri, kamera işleme ve birçok sistem fonksiyonu işlemci tarafından yürütülür.
A19 Pro arızasında ne olur?
Cihaz hiç açılmayabilir.
Apple logosunda kalabilir.
Sürekli yeniden başlayabilir.
Aşırı ısınma görülebilir.
Bilgisayar cihazı algılamayabilir.
Beklenmeyen kernel panic veya sistem çökmeleri oluşabilir.
İşlemci ve anakart arasındaki bağlantılarda problem varsa cihaz tamamen tepkisiz hale gelebilir.
Donanımsal teşhis
Teknisyen önce güç hattını kontrol etmelidir. Anakart üzerinde kısa devre, anormal akım tüketimi, işlemci çevresindeki komponentlerde hasar ve sıvı teması araştırılır. Daha sonra gerekli durumlarda termal kamera, DC güç kaynağı, multimetre ve mikroskop kullanılarak arıza bölgesi belirlenir.
Yazılımsal teşhis
Cihaz bilgisayar tarafından algılanıyorsa kurtarma modu, DFU modu, Apple tanılama araçları ve sistem logları değerlendirilir. Restore işlemi yapılmadan önce kullanıcı verilerinin durumu mutlaka dikkate alınmalıdır.
Önemli: İşlemci değişimi veya işlemci altı BGA müdahalesi sıradan bir entegre değişimi değildir. İşlemci çevresindeki güç, veri ve bağlantı hatlarının zarar görmesi cihazı tamamen çalışamaz hale getirebilir.
3. LPDDR Bellek
RAM, işlemcinin çalışırken ihtiyaç duyduğu geçici verilerin tutulduğu yüksek hızlı bellektir. İşletim sistemi, uygulamalar ve işlem sırasında kullanılan veriler RAM üzerinde tutulur.
RAM arızasında görülebilecek belirtiler
Apple logosunda kalma
Sürekli yeniden başlama
Uygulamaların beklenmedik şekilde kapanması
Sistem kararsızlığı
Restore sırasında hata
Cihazın açılış döngüsüne girmesi
Donanımsal çözüm
Öncelikle RAM güç hatları ve çevresindeki komponentler kontrol edilir. Boardview ve şema üzerinden ilgili güç ve veri hatları incelenir. BGA bağlantılarında problem şüphesi varsa mikroskop altında değerlendirme yapılır.
Yazılımsal çözüm
RAM arızası gerçek bir fiziksel bellek problemi ise yazılım yüklemek sorunu çözmez. Ancak yazılım kaynaklı sistem çökmesi ihtimali varsa güncelleme veya temiz kurulum tanı sürecinin bir parçası olabilir.
4. NAND Flash Depolama
NAND Flash, cihazın işletim sistemi, kullanıcı verileri ve uygulamalarının kalıcı olarak depolandığı yüksek hızlı hafıza birimidir.
NAND arızasında ne olur?
Cihaz açılışta takılabilir.
Restore işlemi hata verebilir.
Depolama kapasitesi hatalı görünebilir.
Telefon yeniden başlayabilir.
Veri okuma ve yazma problemleri ortaya çıkabilir.
Bilgisayara bağlandığında çeşitli kurtarma veya güncelleme hataları görülebilir.
Donanımsal teşhis
NAND besleme hatları, haberleşme hatları ve çevre komponentleri kontrol edilir. Şema ve boardview üzerinden NAND ile işlemci arasındaki bağlantılar takip edilir.
Gerekli durumlarda NAND sökülerek pad yapısı, lehim kalitesi ve PCB bağlantıları mikroskop altında incelenir.
Yazılımsal çözüm
Cihazın yazılımı bozulmuşsa Recovery veya DFU üzerinden sistem kurulumu denenebilir. Ancak NAND fiziksel olarak arızalıysa yazılım yüklemek kalıcı çözüm değildir.
Servis yaklaşımı: Restore hatasını doğrudan NAND arızası olarak kabul etmek doğru değildir. Önce kablo, bilgisayar, USB bağlantısı, yazılım sürümü, güç hatları ve anakart üzerindeki ilgili iletişim hatları kontrol edilmelidir.
5. PMIC Güç Yönetim Entegresi
PMIC yani Power Management Integrated Circuit, anakart üzerindeki farklı devrelere gerekli güç hatlarının oluşturulması ve yönetilmesinde kritik rol oynar.
PMIC arızası belirtileri
Cihazın hiç açılmaması
Aşırı akım çekmesi
Şarj olmama
Sürekli kapanma
Beklenmeyen yeniden başlatmalar
Belirli fonksiyonların çalışmaması
Anakartta anormal ısınma
Donanımsal teşhis
DC güç kaynağı ile akım tüketimi gözlemlenir. Multimetre ile ana güç hatlarında kısa devre kontrolü yapılır. Termal kamera veya kontrollü enerji verme yöntemiyle ısınan komponentin tespiti yapılabilir.
Yazılımsal kontrol
Cihaz açılıyorsa pil durumu, şarj sistemi, sistem logları ve kapanma kayıtları incelenebilir. Yazılımsal belirtiler tek başına PMIC arızasını kanıtlamaz.
Servis çözümü
Kısa devrenin hangi güç hattında olduğu belirlendikten sonra ilgili komponent veya PMIC bölgesi mikroskop altında incelenir. Gerekiyorsa entegre değişimi ve mikro lehimleme uygulanır.
6. RF Transceiver
RF transceiver, cihazın hücresel haberleşmesinde kullanılan radyo frekansı sinyallerinin işlenmesinde görev alan önemli devrelerden biridir.
RF arızasında ne olur?
Şebeke çekim gücü düşebilir.
Cihaz şebeke bulamayabilir.
Arama yapılamayabilir.
Mobil veri çalışmayabilir.
Şebeke sürekli gidip gelebilir.
Donanımsal teşhis
RF hattında anten bağlantıları, filtreler, bobinler, kapasitörler, RF anahtarları ve ilgili entegreler kontrol edilir. Düşme veya sıvı teması sonrasında mekanik hasar özellikle araştırılmalıdır.
Yazılımsal teşhis
Operatör ayarları, modem bilgileri, ağ ayarları ve cihazın modem tarafından doğru şekilde tanınıp tanınmadığı kontrol edilir.
Servis çözümü
RF hattındaki kopuk veya kısa devre yapan komponent tespit edilir. Gerektiğinde RF entegresi veya ilgili filtreleme komponentleri değiştirilir.
7. Wi-Fi ve Bluetooth Modülü
Wi-Fi ve Bluetooth sistemi, kablosuz ağ bağlantısı, aksesuar bağlantısı, AirDrop benzeri kablosuz iletişim ve çeşitli yakın mesafe haberleşme işlemlerinde görev alır.
Arıza belirtileri
Wi-Fi açılmıyor
Wi-Fi düğmesi pasif veya gri görünüyor
Wi-Fi ağlarını bulamıyor
Bluetooth cihazları görmüyor
Bağlantı sürekli kopuyor
Kablosuz bağlantı menzili çok düşüyor
Yazılımsal çözüm
Öncelikle ağ ayarlarının sıfırlanması, işletim sistemi güncellemesi ve gerekirse temiz yazılım kurulumu denenebilir. Ancak Wi-Fi donanımı sistem tarafından tamamen tanınmıyorsa fiziksel arıza ihtimali yükselir.
Donanımsal çözüm
Wi-Fi/Bluetooth güç hatları, RF hatları, filtreler, anten bağlantıları ve ilgili entegre mikroskop altında kontrol edilir. Sıvı teması ve darbe sonrası oluşan pad veya komponent hasarları araştırılır.
8. Orta Shield Plakası
Sandwich anakart yapısındaki orta shield, iki PCB bölgesi arasında elektromanyetik izolasyon ve mekanik koruma sağlamak amacıyla kullanılan koruyucu katmanlardan biridir.
Arıza veya hasar durumunda ne olur?
Shield fiziksel olarak eğilmişse altındaki komponentlere baskı uygulayabilir. Yanlış sökme sırasında PCB padlerinin kopması veya küçük komponentlerin yerinden kalkması daha ciddi bir probleme dönüşebilir.
Donanımsal çözüm
Shield söküldüğünde altındaki komponentler mikroskop altında kontrol edilir. Kopmuş pad, eksik komponent, lehim köprüsü ve oksitlenme varsa uygun mikro lehimleme yöntemiyle onarım yapılır.
9. 5G Baseband Modem
Baseband modem, hücresel haberleşmenin temel işlem katmanlarından biridir. Telefonun operatör ağıyla iletişim kurabilmesi için modem, RF devreleri ve anten sistemi birlikte çalışır.
iPhone 17 Pro ailesiyle ilgili sökümler, cihazda Qualcomm tabanlı 5G modem donanımının kullanıldığını göstermektedir. Bu nedenle görseldeki baseband bölümü, servis açısından özellikle kritik bir alandır.
Baseband arızası belirtileri
Şebeke gelmemesi
Modem bilgisinin okunamaması
IMEI bilgisinin sistemde beklenmedik şekilde görünmemesi
Mobil veri çalışmaması
Arama ve SMS sorunları
Şebekenin sürekli gidip gelmesi
Yazılımsal teşhis
Cihazın Ayarlar bölümündeki modem ve operatör bilgileri kontrol edilir. Ardından ağ ayarları, işletim sistemi ve tanılama kayıtları değerlendirilir.
Donanımsal teşhis
Baseband güç hatları, modem çevresindeki komponentler, RF bağlantıları ve anakart üzerindeki ilgili iletişim hatları ölçülür.
Servis çözümü
Sorunun modem entegresinden mi, güç hattından mı, RF katından mı veya PCB bağlantısından mı kaynaklandığı ayrıştırılmalıdır. Doğrudan modem değiştirmek yerine önce besleme ve iletişim hatlarının ölçülmesi profesyonel servis yaklaşımıdır.
10. UWB Modülü
UWB yani Ultra Wideband, yakın mesafede hassas konumlama ve yön belirleme gibi özelliklerde kullanılan kablosuz haberleşme teknolojisidir.
UWB arızasında ne olur?
Hassas konumlama özellikleri, uyumlu aksesuarların konum algılama fonksiyonları veya UWB kullanan bazı özellikler düzgün çalışmayabilir.
Donanımsal teşhis
UWB entegresinin besleme hatları, çevresindeki pasif komponentler, anten bağlantıları ve PCB izleri kontrol edilir.
Yazılımsal teşhis
İşletim sistemi güncellemesi, ilgili özelliklerin aktif olup olmadığı ve cihaz ayarları kontrol edilir. Yazılım güncel olmasına rağmen UWB fonksiyonu sürekli çalışmıyorsa donanım tarafı incelenmelidir.
11. Power Amplifier
Power Amplifier veya PA, hücresel RF sinyalinin anten tarafına gönderilmesi sırasında sinyal gücünün yükseltilmesinde kullanılan RF devresidir.
PA arızasında görülebilecek belirtiler
Zayıf şebeke
Arama sırasında bağlantının kopması
Mobil veri performansının düşmesi
Belirli frekanslarda bağlantı problemleri
Cihazın şebekeye bağlanmakta zorlanması
Donanımsal çözüm
PA çevresindeki RF filtreleri, bobinler, kapasitörler ve besleme hatları kontrol edilir. Özellikle düşme ve sıvı teması sonrası RF hattındaki fiziksel hasarlar araştırılır.
Yazılımsal çözüm
Operatör ayarları ve ağ yapılandırması kontrol edilebilir. Ancak PA fiziksel olarak arızalıysa yazılım müdahalesiyle elektronik komponent onarılamaz.
12. Alt Shield
Alt shield, anakartın diğer yüzündeki hassas elektronik bileşenleri elektromanyetik etkilere, mekanik temaslara ve dış etkenlere karşı korumaya yardımcı olur.
Arıza durumunda servis yaklaşımı
Shield altında bulunan bölgeye ulaşmadan önce fiziksel hasarın kaynağı belirlenmelidir. Özellikle anakart düşmüşse shield’ın baskı yaptığı komponentler ve BGA bölgeleri mikroskop altında kontrol edilmelidir.
Sıvı temasında ise shield altında görünmeyen oksitlenme ihtimali bulunduğundan sadece dış yüzeyi temizlemek yeterli olmayabilir.
13. Konnektör ve Ara Bağlantılar
Sandwich anakart mimarisinde kartlar arasındaki bağlantılar son derece kritiktir. Konnektörler ve ara bağlantılar işlemci, RF, güç ve diğer devrelerin birbirleriyle iletişim kurmasını sağlar.
Konnektör arızasında ne olur?
Cihazın bazı fonksiyonları tamamen kaybolabilir.
Kamera çalışmayabilir.
Şebeke problemi ortaya çıkabilir.
Şarj veya USB bağlantısı etkilenebilir.
Wi-Fi veya Bluetooth sorunları görülebilir.
Cihaz açılıp belirli fonksiyonlarda hata verebilir.
Donanımsal çözüm
Konnektör mikroskop altında incelenir. Eğilmiş pinler, kopmuş padler, oksitlenme, lehim çatlağı ve PCB üzerindeki yol kopuklukları kontrol edilir.
Gerekirse konnektör değişimi, pad onarımı, jumper veya mikro lehimleme işlemleri uygulanabilir.
Yazılımsal ve Donanımsal Arıza Teşhisinde Doğru Sıralama
Profesyonel bir iPhone anakart tamirinde en büyük hata, belirtilen fonksiyonla ilişkili entegreyi doğrudan değiştirmeye çalışmaktır. Örneğin cihazda şebeke yok diye doğrudan baseband değiştirmek doğru teşhis yöntemi değildir.
Doğru servis yaklaşımında önce yazılımsal ihtimaller, ardından güç ve iletişim hatları, sonrasında ilgili entegre değerlendirilir.
1. Görsel inceleme
Anakart mikroskop altında incelenir. Darbe, sıvı teması, oksitlenme, yanık komponent, eksik komponent ve önceki tamir izleri araştırılır.
2. Akım tüketimi kontrolü
Cihazın açılış sırasında çektiği akım gözlemlenir. Anormal tüketim, kısa devre veya belirli bir güç hattındaki problem hakkında önemli ipucu verebilir.
3. Kısa devre testi
Ana güç hatları ve şüpheli besleme hatları multimetre ile kontrol edilir. Ölçüm değerleri tek başına karar vermek için yeterli değildir; devrenin yapısı ve şema bilgisiyle birlikte değerlendirilmelidir.
4. Termal inceleme
Cihaz kontrollü şekilde enerjilendirildiğinde anormal ısınan komponent termal kamera yardımıyla tespit edilebilir.
5. Yazılım ve tanılama
Recovery, DFU, sistem logları ve üretici tanılama araçları kullanılarak problemin yazılım mı yoksa donanım mı olduğuna dair ek veri toplanır.
6. Boardview ve şema analizi
İleri seviye anakart tamirinde sadece komponenti bilmek yeterli değildir. Komponentin hangi güç hattında olduğu, hangi sinyali taşıdığı ve hangi komponentlerle ilişkili olduğu bilinmelidir.
7. Mikro lehimleme
Arızalı komponent kesin olarak belirlendikten sonra uygun sıcaklık profili, doğru flux, mikroskop ve uygun lehimleme ekipmanı kullanılarak onarım gerçekleştirilir.
Profesyonel iPhone 17 Pro Anakart Tamir Süreci
iPhone 17 Pro anakart tamirinde başarı sadece entegre değiştirmekle ölçülmez. Asıl önemli olan arızanın kök nedenini bulmaktır.
Örneğin bir Wi-Fi problemi, Wi-Fi entegresinden kaynaklanabileceği gibi güç hattındaki kısa devreden, filtre komponentinden, anten bağlantısından veya PCB üzerindeki kopuk bir bağlantıdan da kaynaklanabilir.
Aynı şekilde şebeke problemi yalnızca baseband veya RF transceiver arızası anlamına gelmez. Anten, filtre, PA, güç beslemesi, modem haberleşme hattı veya yazılım tarafındaki sorunlar da benzer belirti oluşturabilir.
Usta teknisyen yaklaşımı: Belirtiyi değil, devreyi teşhis et. Önce ölç, sonra karşılaştır, ardından komponent müdahalesi yap. Bu yaklaşım gereksiz entegre değişimini ve anakartın daha fazla zarar görmesini önler.
iPhone 17 Pro Anakartında Sık Karşılaşılabilecek Arıza Senaryoları
Telefon hiç açılmıyor
İlk olarak batarya, ana güç hattı, kısa devre, PMIC bölgesi ve işlemci çevresindeki güç hatları kontrol edilmelidir. Cihazın bilgisayar tarafından algılanıp algılanmadığı da önemli bir teşhis bilgisidir.
Telefon Apple logosunda kalıyor
NAND, RAM, işlemci, güç yönetimi veya işletim sistemi kaynaklı sorunlar değerlendirilebilir. Öncelikle yazılımsal kontroller yapılmalı, ardından donanım tarafına geçilmelidir.
Şebeke yok
IMEI/modem durumu, modem güç hatları, baseband, RF transceiver, PA, filtreler ve anten bağlantıları birlikte değerlendirilmelidir.
Wi-Fi açılmıyor
Yazılım kontrolünden sonra Wi-Fi/Bluetooth entegresi, güç hatları, RF devresi ve ilgili PCB bağlantıları incelenmelidir.
Telefon çok ısınıyor
Aşırı ısınmanın kaynağı belirlenmeden entegre değiştirilmemelidir. Kısa devre yapan kapasitör, güç yönetimi problemi, işlemci yükü veya başka bir güç hattı problemi söz konusu olabilir.
iPhone 17 Pro Sandwich Anakart Hakkında Sık Sorulan Sorular
iPhone 17 Pro anakartı neden sandwich yapıda?
Sandwich veya stacked anakart tasarımı, elektronik bileşenlerin daha küçük bir alana yerleştirilmesine yardımcı olur. Bunun karşılığında kartın sökülmesi, ayrılması ve mikro lehimleme işlemleri daha fazla hassasiyet gerektirir.
Sandwich anakart tamir edilebilir mi?
Arızanın türüne bağlı olarak mikro lehimleme, komponent değişimi, pad onarımı ve PCB bağlantı onarımı yapılabilir. Ancak her anakart arızasının tamir edilebileceği garanti edilemez.
NAND arızasında telefon tamamen kapanır mı?
NAND ile ilgili ciddi donanımsal veya haberleşme problemi cihazın normal şekilde açılmasını engelleyebilir. Ancak açılmama durumunun tek nedeni NAND değildir.
Baseband arızası nasıl anlaşılır?
Şebeke yokluğu, modem bilgisinin okunmaması, mobil veri problemleri ve belirli modem tanılama hataları önemli belirtilerdir. Kesin teşhis için yazılımsal bilgiler ile anakart ölçümlerinin birlikte değerlendirilmesi gerekir.
iPhone anakart tamiri için sadece sıcak hava istasyonu yeterli mi?
Hayır. Profesyonel anakart tamiri için mikroskop, kaliteli havya, sıcak hava istasyonu, DC güç kaynağı, multimetre, termal inceleme ekipmanı ve gerektiğinde programlama ile şema/boardview bilgisi gerekir.
Yazılım atarak anakart arızası giderilebilir mi?
Bazı sistemsel problemlerde yazılım yükleme veya güncelleme çözüm olabilir. Fakat fiziksel olarak arızalanmış PMIC, NAND, RF, baseband, konnektör veya PCB bağlantısı yazılım yüklenerek onarılamaz.
Sonuç: iPhone 17 Pro Anakartını Tanımak Neden Önemli?
iPhone 17 Pro sandwich anakartı, çok sayıda elektronik devrenin küçük bir alanda birlikte çalıştığı karmaşık bir sistemdir. A19 Pro işlemciden NAND belleğe, PMIC güç yönetiminden RF devrelerine, Wi-Fi ve Bluetooth sisteminden 5G modem ve UWB teknolojisine kadar her bölümün kendine özgü görevi vardır.
Bu nedenle profesyonel iPhone anakart tamirinde en önemli beceri sadece entegre değiştirmek değildir. Arızayı doğru analiz etmek, ölçüm yapmak, şemayı okumak, boardview üzerinden hattı takip etmek ve gerektiğinde mikro lehimleme uygulamak gerçek teknisyenliği belirler.
Özellikle yeni nesil iPhone modellerinde anakart yoğunluğu arttıkça klasik parça değişimi yaklaşımından ziyade elektronik devre analizi ve mikro lehimleme bilgisi daha önemli hale gelmektedir.
Telefon anakart tamirini profesyonel olarak öğrenmek isteyenler için: Cep telefonu anakart tamiri; temel elektronik, ölçü aleti kullanımı, entegre tanıma, devre analizi, arıza tespiti, şema ve boardview okuma ve mikro lehimleme gibi konuların birlikte öğrenilmesini gerektirir.
Özet & Uzman Notu: Cep telefonu anakartlarında şarj soketi girişi (VBUS 5V) ile şarj entegresinden bataryaya giden VCHG (4.2V – 4.4V) voltaj hattı arasındaki farklar, test noktası (TP) ölçümü, 0V VCHG arızası ve 5 kritik soru-cevap teşhis rehberi.
Bölüm 1: VCHG (Voltage Charger Line) Nedir ve Anakarttaki Görevi Nedir?
Akıllı telefon ve tuşlu telefon anakartlarında şarj devresi iki ana güç bölgesinden oluşur: Giriş gücü (Input Power) ve Şarj Gücü (Charging Power). VCHG (Voltage Charger Line), şarj entegresinin (Charging IC / PMIC) şarj adaptöründen gelen ham voltajı işleyip lityum-iyon (Li-Ion / Li-Po) bataryayı güvenle doldurmak üzere regüle ettiği ve doğrudan batarya soketine (VBAT+) yönlendirdiği ana şarj voltaj hattıdır.
Çoğu teknisyenin düştüğü en büyük hata VCHG ile VBUS voltajlarını birbirine karıştırmaktır:
VBUS (5.0V / 9.0V QC): Şarj adaptöründen çıkıp USB kablosu aracılığıyla doğrudan Micro-USB veya Type-C soketine giren harici ham giriş gerilimidir.
VCHG (4.20V – 4.45V): Şarj soketinin üzerinde asla bulunmaz. Şarj entegresi (Charging IC) içinde anahtarlanıp (Buck Converter / LDO) akım sınırlandırması yapılarak üretilen ve bataryaya basılan regüleli çıkış voltajıdır.
Şarj Akış Sıralaması: Adaptör (5V) → USB Soketi → VBUS Hattı → OVP / Giriş Mosfeti → Şarj Entegresi (PMIC) → VCHG Hattı → Batarya Konnektörü (VBAT+) → Batarya Pili.
Bölüm 2: USB Soket Pinleri ve Batarya Konnektörü (VBAT, BSI/NTC, GND) Mimarisi
Şarj devresinde kullanılan konnektörlerin bacak yapıları ve sinyal görevleri şu şekildedir:
Micro-USB / Type-C Pin Dağılımı: • Pin 1 (GND): Sistem şasesi ve eksi referansı. • Pin 2 (D-) & Pin 3 (D+): Şarj protokolü (Hızlı Şarj / QC / PD) ve bilgisayar veri haberleşme hatları. • Pin 4 (ID / CC): OTG cihaz algılama ve Type-C bağlantı yönü belirleme pini. • Pin 5 (VBUS): Adaptörden gelen 5V DC ana güç girişi.
3-Pin Batarya Konnektörü Mimarisi: • Pin 1 (VBAT+): Bataryanın artı kutbu. VCHG voltajı buraya ulaşarak bataryayı şarj eder (3.7V – 4.4V). • Pin 2 (BSI / NTC): Batarya Durum İndikatörü (Battery Size Indicator) ve Termistör hattıdır. Batarya sıcaklığını ve tipini işlemciye bildirir. Bu hat koparsa telefon “Sıcaklık Çok Yüksek/Düşük” uyarısı verir ve şarjı keser. • Pin 3 (GND): Batarya eksi kutbu ve şase hattı.
Bölüm 3: Multimetre ile VCHG Test Noktası (Test Point) Ölçüm Prosedürü
Anakart üzerinde VCHG voltajını doğru ölçmek için aşağıdaki 4 adımlı standart teknik servis protokolünü uygulayın:
Adım 1: Multimetreyi DC Voltaj Kademesine Alın: Dijital multimetrenin skalasını DC 20V kademesine getirin.
Adım 2: Siyah Probu Şaseye (GND) Sabitleyin: Siyah ölçüm probunu anakart üzerindeki metal koruma kalkanına (RF Shield) veya Type-C soketinin şasesine değdirin.
Adım 3: Kırmızı Probu VCHG Test Noktasına Temas Ettirin: Kırmızı probu anakart şemasında belirtilen VCHG Test Point (TP) noktasına veya şarj çıkış bobini / diyotunun artı bacağına dokundurun.
Adım 4: Değeri Okuyun ve Analiz Edin: Sağlıklı bir devrede ölçülmesi gereken tipik şarj voltajı 4.20V – 4.60V (Li-Ion / Li-Polymer) arasındadır. Eğer 0V veya 1V-2V gibi çok düşük bir değer okunuyorsa şarj devresinde arıza vardır ve cihaz bataryayı asla şarj etmez.
Bölüm 4: Şarj Devresi Sinyal, Voltaj ve Hat Karşılaştırma Tablosu
Aşağıdaki tabloda şarj devresinde yer alan temel hatların voltaj aralıkları, kaynakları ve arıza teşhis belirtileri yer almaktadır:
Hat Adı
Nominal Voltaj
Kaynak Noktası
Hedef Noktası
Arıza Belirtisi ve Çözüm
VBUS (5V IN)
5.0V – 5.2V DC
USB Şarj Soketi
OVP / Şarj Entegresi
0V ise soket kırık, ara flex kopuk veya USB koruma diyotu kısa devredir.
VCHG (Charging)
4.20V – 4.45V DC
Şarj Entegresi (IC)
Batarya Soketi (VBAT+)
0V ise şarj entegresi bozuk, OVP kilitli veya çıkış kondansatörü kısa devredir.
VBAT (Batarya)
3.70V – 4.20V DC
Li-Ion Batarya Hücresi
Anakart Güç Katı (PMIC)
2.8V altına düşmüşse derin deşarj (Deep Discharge) olmuştur; şoklama gerekir.
BSI / NTC
1.20V – 1.80V DC
Batarya İçi Termistör
İşlemci / PMIC ADC
Kopuksa cihaz sıcaklık hatası verir, açılıp 10 saniye sonra kapanabilir.
D+ / D- Data
0.0V – 3.3V Sinyal
USB Portu
İşlemci / Hızlı Şarj IC
Diyot modunda 0.400-0.700V değer vermelidir; kopuksa hızlı şarj devreye girmez.
Bölüm 5: Teknik Servis Sorusu: 5V VBUS Var Ama 0V VCHG Varsa Nereye Bakılır?
Bir teknisyenin en sık karşılaştığı senaryolardan biri; adaptör takılıyken şarj soketinde 5V VBUS voltajının bulunması ancak batarya test noktasında (VCHG) 0V ölçülmesidir. Bu durumda incelenmesi gereken 5 kritik donanım adımı:
1. OVP (Over Voltage Protection) Entegresi ve Giriş MOSFET’i: VBUS 5V voltajı şarj entegresine ulaşmadan önce OVP koruma çipine girer. Eğer OVP entegresi yanmışsa veya Gate tetikleme voltajı kesilmişse 5V voltajı şarj entegresine geçemez ve VCHG 0V kalır.
2. Şarj Entegresi (Charging IC – BQ / PMI / MTK / HiSilicon): Giriş voltajı entegreye ulaşıyor fakat çıkış üretilmiyorsa entegre arızalıdır, çatlamıştır veya alt lehim topları soğuk lehim olmuştur (Reballing veya değişim gerekir).
3. Şarj Bobini (SW Buck Inductor) ve Boot Kondansatörü: Şarj entegresinin yanındaki anahtarlama bobini (LX / SW) çatlak veya kopuksa voltaj indüklenemez; Boot kondansatörü kısa devre ise entegre PWM üretemez.
4. VCHG Çıkış Filtre Kondansatörlerinde Kısa Devre: VCHG hattı üzerinde şaseye paralel bağlı seramik kondansatörlerden biri delinmişse VCHG voltajı doğrudan şaseye (0V) çekilir ve entegre aşırı ısınır.
5. BSI / NTC Sıcaklık Algılama Devresi Arızası: NTC hattındaki pull-up direnci bozulduğunda işlemci aşırı sıcaklık algılar ve güvenlik protokolü gereği şarj entegresine CHG_EN (Enable) sinyalini vermez.
Bölüm 6: VCHG ve Şarj Devresi Hakkında 5 Sıkça Sorulan Soru (Soru – Cevap)
Soru 1: VBUS ile VCHG arasındaki temel teknik fark nedir?
Cevap: VBUS, şarj adaptöründen gelen ve USB soketine giren 5.0V ham giriş gerilimidir. VCHG ise şarj entegresinin (Charging IC) bu 5V gerilimi bataryanın şarj eğrisine uygun olarak (4.20V – 4.45V) regüle edip batarya soketine aktardığı çıkış gerilimidir.
Soru 2: 5V VBUS var ancak VCHG 0V ölçülüyorsa teknisyen ilk olarak hangi bölüme bakmalıdır?
Cevap: İlk olarak VBUS geriliminin OVP (Aşırı Gerilim Koruma) entegresini geçip Şarj Entegresinin (Charging IC) VDD pinine ulaşıp ulaşmadığı kontrol edilmelidir. Giriş gerilimi entegrede varsa, şarj bobini (SW) ve VCHG hattındaki kısa devre/kondansatör kaçağı denetlenmeli; sorun yoksa şarj entegresi değiştirilmelidir.
Soru 3: Ekranda şarj simgesi çıkıyor ancak batarya yüzdesi artmıyor (Sahte Şarj – Fake Charging). Sebep VCHG midir?
Cevap: Evet. Sahte şarj arızasında şarj entegresi mantıksal olarak USB bağlantısını algılar ancak çıkışında yeterli şarj akımını (Amperaj) üretemez veya VCHG voltajı batarya voltajının (VBAT) üzerine çıkamaz. Şarj akım ölçüm direnci (R-Sense) veya şarj entegresi arızalıdır.
Soru 4: VCHG test noktasından doğrudan batarya konnektörüne tel (Jumper) çekilebilir mi?
Cevap: Eğer şarj entegresi ile batarya soketi arasındaki PCB iç yolu (Trace) kopmuşsa ve VCHG test noktasında 4.2V stabil okunuyorsa, kalın bir emaye bakır tel ile VCHG test noktasından VBAT+ pinine doğrudan köprü (jumper) atılabilir ve cihaz sorunsuz şarj olur.
Cevap: Evet. Akıllı telefonlarda işlemci, batarya sıcaklığını NTC pini üzerinden sürekli denetler. BSI/NTC hattı koparsa sistem bataryayı algılayamaz veya aşırı sıcaklık korumasına geçerek şarj entegresinin VCHG çıkışını derhal kapatır.
Bölüm 7: Mert Cep Telefonu Tamir Kursu Uzman Eğitmen Tavsiyesi
Eğitmen Notu: Cep telefonu şarj arızalarında sadece şarj soketini değiştirmek profesyonel bir teknisyen için yeterli değildir. Gerçek bir anakart ustası, multimetre ile VBUS (5V), OVP çıkışı, Şarj Entegresi SW bobini, VCHG test noktası ve batarya NTC hattını 2 dakika içinde ölçerek arızanın sokette mi, entegrede mi yoksa kopuk yolda mı olduğunu hatasız tespit eder. Mert Cep Telefonu Tamir Kursu’nda şematik diyagram (ZXW, Borneo,Wuxinji Schematics ), osiloskop ile şarj sinyal takibi ve şarj entegresi BGA reballing eğitimleri uygulamalı verilmektedir. Detaylı bilgi ve kayıt için www.ceptelefonutamirkursu.com sitemizi ziyaret edebilirsiniz.
🛠️ Mert Cep Telefonu Tamir Kursu Profesyonel Cep Telefonu, Laptop ve Elektronik Kart Tamir Eğitim Merkezi Web Sitemiz: www.ceptelefonutamirkursu.com
0
Mert_Egitim
