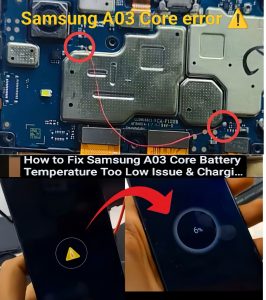

Samsung A03 Batarya sıcaklığı uyarısı
ve çözümü
Cep Telefonu Tamirinde DC Güç Kaynağı Kullanımı
Cep Telefonu Tamirinde DC Güç Kaynağı Kullanımı
Teknik Servis Uzmanları İçin Kapsamlı Akım Çekme Analizi ve Arıza Teşhis Kılavuzu
Mobil cihaz teknik servislerinde, arıza teşhisi ve anakart onarım süreçlerinin bel kemiğini oluşturan en kritik ekipmanlardan biri, hiç şüphesiz DC güç kaynağıdır (Power Supply). Multimetreden sonra en sık başvurulan bu cihaz; teknik servis uzmanına, cihazı pil yerine kontrollü voltaj ve akımla besleme imkanı sunarak, anakartın canlı çalışma durumunu gözlemleme, bileşenlerin sağlamlığını analiz etme ve gizli kısa devreleri tespit etme olanağı tanır. Bu kılavuz, profesyonel mobil cihaz tamirinde DC güç kaynağının teorik altyapısından pratik uygulamalarına kadar geniş bir yelpazede derinlemesine bilgiler sunmaktadır.Detaylar (prolar, bağlantılar, kısa devre teşhisi, elektriksel mantık) uygulamalı olarak kursumuzda çalışılmaktadır.
Önce yazılım, batarya ve soketleri kontrol et….
DC Güç Kaynağı Nedir ve Temel İşlevi Nedir?
DC Güç Kaynağı (Direct Current Power Supply), alternatif akımı (AC) doğru akıma (DC) dönüştürerek, çıkış uçlarında ayarlanabilir ve stabil voltaj ile akım sağlayan elektronik bir besleme cihazıdır. Mobil cihaz tamirinde kullanılan modeller genellikle 0-30V voltaj ve 0-5A akım aralığında çalışabilen, hassas dijital ekranlara sahip tezgah üstü cihazlardır.
Cihazın temel fonksiyonu, elektrik enerjisini iki kritik parametre altında regüle etmektir: Sabit Voltaj (Constant Voltage – CV) ve Sabit Akım (Constant Current – CC). Bu modlar sayesinde teknik servis uzmanı, anakart üzerindeki hassas entegre devreleri (IC), işlemcileri (CPU), güç yönetim birimlerini (PMIC) ve hafızaları (eMMC/UFS) güvenli bir şekilde besleyerek çalışma davranışlarını analiz edebilir.
TEMEL İLİŞKİ P (Watt) = V (Volt) × I (Amper)
Burada P gücü (Watt cinsinden), V voltaj potansiyelini (Volt cinsinden) ve I ise iletkenden geçen yük miktarını yani akımı (Amper cinsinden) ifade eder. Mobil cihaz tamiri bağlamında bu formül, bir bileşenin normal çalışma koşullarında ne kadar enerji tükettiğini hesaplama ve anormal çekimleri tespit etme açısından hayati önem taşır.
Teknik Serviste Pil Yerine DC Güç Kaynağı Neden Tercih Edilir?
Arıza teşhisinin doğruluğu, kullanılan referans kaynağın güvenilirliğiyle doğrudan ilişkilidir. Hasar görmüş, deforme olmuş veya kapasitesi düşmüş bir Li-Ion batarya, teknik servis uzmanını yanıltıcı verilerle karşı karşıya bırakabilir. İşte bu noktada DC güç kaynağı, pilin yerini alarak objektif ve tekrarlanabilir ölçümler yapma imkanı sunar.
📊
Anlık ve Net Akım Çekimi Gözlemi
Güç kaynağının dijital ekranı, anakartın her milisaniyedeki akım çekimini gerçek zamanlı olarak gösterir. Bu durum, pilin dahili koruma devrelerinin (PCM) neden olabileceği voltaj dalgalanmalarını ortadan kaldırarak saf tüketim verisi sunar.
🛡️
Kısa Devre ve Aşırı Akım Koruması
Ayarlanabilir akım limiti (Current Limit) fonksiyonu, anakart üzerinde beklenmedik bir kısa devre oluştuğunda cihazın otomatik olarak akımı sınırlamasını veya kesmesini sağlar. Bu özellik, değerli ana entegrelerin yanmasını önler.
🌡️
Volt Enjeksiyonu ile Sıcak Nokta Tespiti
Kısa devreli hatlara kontrollü voltaj uygulayarak, hat üzerindeki anormal ısı artışını termal kamera veya alkol bazlı tespit yöntemleriyle bulmak mümkündür. Bu teknik olası arızalı pasif veya aktif bileşeni izole etmek için vazgeçilmezdir.
🔍
Boot Süreci ve Güç Sıralaması Analizi
Cihazın açılış (boot) evrelerindeki akım çekme davranışı, işlemci, güç entegresi, hafıza ve alt sistemlerin sağlıklı çalışıp çalışmadığını gösteren bir “elektriksel parmak izi” niteliğindedir.
DC Güç Kaynağı Bileşenleri ve Teknik Fonksiyonları
Teknik servis uzmanının verimli çalışabilmesi için cihazın ön panelinde yer alan her bir düğme, soket ve göstergenin işlevini eksiksiz bilmesi gerekir. Aşağıda standart bir 30V/5A tezgah üstü güç kaynağının bileşenleri ayrıntılı olarak açıklanmıştır.
🔢
1. Voltaj Göstergesi (Voltage Display)
Ön panelde genellikle kırmızı LED ile gösterilir. Anlık çıkış voltajını 0.01V hassasiyetle okur. Örneğin 04.20 gösterimi, cihazın çıkış uçlarında 4.20 Volt potansiyel farkı olduğunu belirtir. Mobil cihazlarda standart besleme aralığı 3.7V ile 4.4V arasındadır.
🔢
2. Akım Göstergesi (Current Display)
Genellikle yeşil LED ile gösterilir. Anakartın çektiği akımı 1mA hassasiyetle (örneğin 0.320A = 320mA) gösterir. Bu ekran, teknik servis uzmanının en sık gözlemlediği veri kaynağıdır ve arıza teşhisinin temelini oluşturur.
🎛️
3. Voltaj Ayar Düğmeleri (Fine / Coarse)
İki aşamalı ayar sistemi sunar. Coarse (Kaba) düğme voltajı hızlıca büyük adımlarla değiştirirken, Fine (İnce) düğme milivolt seviyesinde hassas ayar yapmayı sağlar. Mobil tamirde genellikle 4.20V hedeflenir.
🎛️
4. Akım Limit Ayar Düğmesi (Current Limit)
Cihazın sağlayabileceği maksimum akım değerini sınırlar. Bu değer aşıldığında güç kaynağı CV modundan CC moduna geçer ve sabit akım sağlayarak anakartı korur. Mobil cihaz testleri için başlangıçta 1.0A limit önerilir.
🔌
5. Çıkış Terminalleri
Kırmızı (+) Soket: Pozitif (VCC) uç.
Siyah (-) Soket: Negatif (GND) uç.
Yeşil GND: Topraklama ucu. Mobil cihazlarda genellikle kırmızı ve siyah uçlar kullanılarak batarya konnektörü yerine besleme sağlanır.
⚡
6. Güç Anahtarı (Power Switch)
Çıkışı aktif veya pasif hale getirir. Teknik servis uzmanı, bağlantıları tamamladıktan sonra bu anahtarı kullanarak anakartı beslemeye başlar. Ani voltaj uygulamalarından kaçınmak için bağlantı öncesi aktif çıkış kapalı tutulmalıdır.
Mobil Tamirde Sık Kullanılan Elektriksel Terimler
Teknik servis ortamında hem ekipman üzerinde hem de şematik diyagramlarda karşılaşılan temel terimlerin doğru anlaşılması, hata payını minimize eder. Aşağıdaki tablo, bu terimlerin teknik karşılıklarını ve pratik anlamlarını özetlemektedir.
| Terim | Teknik Anlamı | Mobil Tamir Bağlamındaki Yorumu |
|---|---|---|
| V Voltaj (Voltage) | Elektriksel potansiyel farkı, birimi Volt (V) | Anakart üzerindeki besleme hatlarının çalışma gerilimidir. Ölçümlerde referans değer olarak kullanılır. |
| I Akım (Current) | Birim zamanda iletken kesitinden geçen yük miktarı, birimi Amper (A) | Anakartın çektiği akım, tüketim profilini ve olası kısa devreleri gösterir. |
| CV Sabit Voltaj | Constant Voltage: Yük değişse bile voltajı sabit tutan mod | Normal çalışma modudur. Güç kaynağı, anakartın ihtiyaç duyduğu akımı serbestçe sağlar. |
| CC Sabit Akım | Constant Current: Voltaj değişse bile akımı sabit tutan mod | Akım limiti aşıldığında devreye girer. Kısa devre koruması olarak işlev görür. |
| GND Toprak | Ground: Referans potansiyel noktası (0V) | Tüm voltaj ölçümlerinin referans noktasıdır. Şematikte genellikle üç çizgi ile gösterilir. |
| Short Kısa Devre | Beklenmeyen düşük empedanslı bağlantı | VCC ile GND arasında istenmeyen direkt bağlantı. Yüksek akım çekimine ve ısınmaya neden olur. |
| mA Miliamper | Amperin binde biri (1A = 1000mA) | Mobil cihazların bekleme ve derin uyku modlarındaki tüketimi mA cinsinden ifade edilir. |
| PMIC Güç Yönetimi IC | Power Management Integrated Circuit | Batarya voltajını çeşitli alt voltajlara dönüştüren ve şarj kontrolünü yapan ana entegredir. |
← Tabloyu görmek için sağa-sola sürükleyiniz →
Akım Çekme Analizi: Boot Davranışları ve Arıza İlişkisi
Anakartın güç kaynağından çektiği akımın zaman içindeki değişimi, teknik servis uzmanına adeta bir elektrokardiyogram (EKG) gibi davranır. Her boot evresi, belirli bir akım profiline sahiptir ve bu profilin bozulması, arızalı bileşeni işaret eder.
1. Sıfır Çekim (0.00A): Tüketim Yok
Gösterge: On /Off switch e basıldığında 0.00A sabit.
Teknik Yorum: Anakart akım çekmiyor. Bu durum, güç düğmesinin hasarlı olduğunu, ana besleme hattının (VPH_PWR / VBAT) koptuğunu, PMIC’in çalışmadığını veya anakart ile güç kaynağı arasında bağlantı sorunu olduğunu gösterebilir. Teknik servis uzmanı öncelikle konnektör sağlamlığını ve buton hattı sürekliliğini multimetre ile kontrol etmelidir.
2. Düşük ve Sabit Çekim (0.01A – 0.05A)
Gösterge: Çok düşük ve değişmeyen akım.
Teknik Yorum: Anakart besleniyor ancak batarya tırnaklarımdan başlayan boot sürecini başlatamıyor. Bu profil genellikle güç beslemenğn kısmen çalıştığı ancak Pmic, işlemciye (CPU) veya hafızaya (eMMC/UFS) giden saat veya veri hatlarında sorun olduğunu gösterir. Ayrıca yazılımın (firmware) boot bölgesinin bozulması da benzer bir profil oluşturabilir.
3. Dalgalı ve Düşen Çekim (0.05A → 0.30A → 0.00A)
Gösterge: Akım yükselip ani olarak düşüyor.
Teknik Yorum: Bu “tırmanma ve çöküş” deseni, cihazın açılmaya çalıştığını ancak bir alt sistemde kritik hata İlk olasılık Pmic nedeniyle kendini resetlediğini gösterir. CPU, eMMC veya UFS entegrelerindeki lehim hatası, iç kat kısa devre veya yazılım uyuşmazlığı bu davranışın başlıca nedenlerindendir. Osciloskop ile saat hatlarının (clock) kontrolü önerilir.
4. Orta Seviye Sabit Çekim (0.10A – 0.20A)
Gösterge: Belirli bir değerde duraklama.
Teknik Yorum: Cihaz boot sürecinin belirli bir aşamasında takılıyor. Bu değer aralığı, genellikle eMMC/UFS hafıza entegresinin yanıt veremediği veya işletim sistemi yükleyicisinin (bootloader) hafızaya erişimde zorlandığı durumları işaret eder. Yazılım güncellemesi, rom Yükleme veya hafıza entegresi reballing işlemi gerekebilir.
5. Yüksek Sabit Çekim (0.50A ve Üzeri, Sabit)
Gösterge: Yüksek ve sabit akım.
Teknik Yorum: Bu profil, anakart üzerinde aktif bir kısa devre (live short) olduğunun en net göstergesidir. Bir VCC hattının GND’ye direkt teması, hasarlı bir kondansatörün iç kısa devresi veya yanık bir IC’nin iç yapısının çökmüş olması bu duruma yol açar. Volt enjeksiyonu tekniği ile sıcak nokta tespiti acilen yapılmalıdır.
6. Doğal Boot Profili (0.08A → 0.45A → 0.90A)
Gösterge: Kademeli ve dengeli artış, stabilizasyon.
Teknik Yorum: Bu, sağlıklı bir anakartın tipik açılış akım profilidir. İlk evrede düşük akımla PMIC ve temel regülatörler devreye girer, ardından CPU ve hafıza initialize edilirken akım yükselir. Ekran açıldığında akım stabil bir çalışma değerine oturur. Bu profili gören teknik servis uzmanı, anakartın temel fonksiyonlarının sağlam olduğunu değerlendirebilir.
Volt Enjeksiyonu Tekniği ile Kısa Devre Tespiti
Kısa devreli bir besleme hattında arızalı bileşeni izole etmek için kullanılan en etkili yöntemlerden biri volt enjeksiyonudur (Voltage Injection). Bu teknikte, kısa devre tespit edilen hatta, normal çalışma voltajının altında ve akımı sınırlı bir DC besleme uygulanır. Hat üzerindeki anormal ısı artışı, termal kamera, alkol püskürtme yöntemi veya elle dokunma hissiyle tespit edilerek arızalı pasif (kondansatör, bobin) veya aktif (IC, diyot) bileşen bulunur.
Volt enjeksiyonu yüksek riskli bir tekniktir. Yanlış voltaj seviyesi veya aşırı akım limiti, sağlam bileşenlerin de hasar görmesine neden olabilir. İşlem öncesinde mutlaka şematik diyagram incelenmeli ve hattın nominal voltaj değeri belirlenmelidir.
Volt Enjeksiyonu Adım Adım Uygulama Protokolü
- Kısa Devre Hattının Tespiti: Multimetre buzzer (zıl) modunda veya düşük omik direnç ölçümü ile VCC ve GND arasında kısa devre olan hat belirlenir.
- Voltaj Ayarı: Güç kaynağı, hedef hattın nominal voltajının %50-75’i seviyesine ayarlanır. Örneğin 4.2V’luk bir batarya hattı için 1.0V – 2.0V arası güvenli bir başlangıçtır.
- Akım Limiti Ayarı: Başlangıçta 0.1A – 0.5A arasında düşük bir limit konur. Yüksek akım, kısa devre noktasında aşırı ısınmaya ve PCB hasarına yol açabilir.
- Enjeksiyon Uygulaması: Güç kaynağı uçları, kısa devreli hattın erişilebilir noktalarına (konnektör, test noktası veya direkt hat üzeri) bağlanır. Güç anahtarı açılarak besleme başlatılır.
- Sıcak Nokta Arama: PCB yüzeyine izopropil alkol püskürtülür. En hızlı buharlaşan nokta, en yüksek ısı artışının olduğu yani kısa devrenin kaynağıdır. Termal kamera kullanımı bu aşamada teknisyene büyük avantaj sağlar.
- Bileşen İzolasyonu: Sıcak nokta tespit edildikten sonra, ilgili kondansatör, bobin veya IC devre dışı bırakılarak kısa devrenin ortadan kalktığı multimetre ile teyit edilir.
Mobil Cihazlarda Temel Besleme Hatları ve Nominal Değerleri
Modern akıllı telefonların anakartlarında, farklı alt sistemlerin ihtiyaç duyduğu çok sayıda regüle edilmiş voltaj hattı bulunur. Bu voltajların her birinin teknik servis uzmanı tarafından bilinmesi, hem ölçüm hem de enjeksiyon işlemlerinde kritik öneme sahiptir.
| Hat Adı | Tam Adı / Fonksiyonu | Nominal Voltaj Aralığı | Arıza Etkisi |
|---|---|---|---|
| VBAT | Batarya Besleme Hattı | 3.7V – 4.4V | Tam ölü cihaz, şarj almama, açılmama |
| VPH_PWR | Ana Besleme Hattı (Power High) | 3.7V – 4.4V | PMIC öncesi dağıtım hattı arızası, sistem genelinde güç kaybı |
| VCC_MAIN | Ana Lojik Besleme | 1.8V – 3.3V | Boot loop, donma, rastgele kapanma |
| VCORE | İşlemci Çekirdek Beslemesi | 0.7V – 1.2V | CPU initialize edemez, cihaz hiç tepki vermez |
| VDD_CPU | CPU Özel Besleme | 0.7V – 1.1V | İşlemci termal kapanma, aşırı ısınma |
| VDD_MEM | Hafıza Beslemesi (DRAM/eMMC/UFS) | 1.1V – 1.2V | Yazılım hatası, hafıza okuma/yazma arızası |
| VCC_IO | Giriş/Çıkış Lojik Beslemesi | 1.8V | Dokunmatik, sensör ve iletişim hatları arızası |
| VCCQ | Hafıza Arayüz Beslemesi (I/O) | 1.8V – 3.0V | Hafıza ile CPU arası veri iletişimi kopması |
← Tabloyu görmek için sağa-sola sürükleyiniz →
GÜÇ HESAPLAMA ÖRNEĞİ Örnek: VBAT = 4.2V, Boot Akımı = 0.50A
P = 4.2V × 0.50A = 2.1 Watt
Anormal güç tüketimi, ısı dağılımında kritik rol oynar.
P = 4.2V × 0.50A = 2.1 Watt
Anormal güç tüketimi, ısı dağılımında kritik rol oynar.
Boot Süreci Pratik Akım Çekme Senaryoları ve Teşhis
Aşağıdaki tablo, teknik servis ortamında sıklıkla karşılaşılan boot davranışlarını, karakteristik akım değerlerini ve bu değerlerin işaret ettiği olası donanımsal arızaları sistematik olarak sunmaktadır. Bu tablo, teknik servis uzmanının hızlı ve doğru teşhis yapmasına yardımcı olan bir başvuru kaynağı niteliğindedir.
| Senaryo No | Akım Profili | Gözlemlenen Davranış | Olası Arıza Kaynağı | Önerilen Müdahale |
|---|---|---|---|---|
| 1 | 0.08A → 0.45A → 0.90A | Kademeli artış, stabilizasyon, cihaz normal açılır | Sağlıklı anakart profili | Arıza yok, yazılım testine geçilebilir |
| 2 | 0.05A → 0.25A → 0.00A | Dalgalanma sonrası ani düşüş, cihaz resetlenir | CPU veya eMMC arayüz hatası, saat kaybı | Reballing, saat osilatörü kontrolü, yazılım |
| 3 | Sabit 0.18A | Akım yükselip duraklar, cihaz boot ekranına geçemez | eMMC/UFS boot bölgesi erişim hatası | Hafıza entegresi reballing veya değişim |
| 4 | 2.00A+ (Canlı / Sabit) | Anında yüksek çekim, güç kaynağı CC moduna geçer | Kritik kısa devre (VPH_PWR, VBAT hattı) | Volt enjeksiyonu, termal tarama, kısa devre izolasyonu |
| 5 | 0.00A (Sıfır) | Hiç tepki yok, ekran ve titreşim yok | Güç düğmesi, batarya konnektörü, ana hat kopukluğu | Konnektör ve buton hattı süreklilik testi |
| 6 | 0.01A – 0.05A (Sabit düşük) | Çok hafif çekim ancak boot başlamaz | PMIC kısmen çalışıyor, regülatör çıkışları eksik | PMIC besleme ve saat girişleri kontrolü |
← Tabloyu görmek için sağa-sola sürükleyiniz →
Teknik Serviste Kaçınılması Gereken Kritik Hatalar
DC güç kaynağı son derece güçlü bir teşhis aracı olmasına rağmen, yanlış kullanımı anakartta geri döndürülemez hasarlara yol açabilir. Aşağıdaki hatalar, deneyimli teknik servis uzmanları tarafından bile zaman zaman gözden kaçabilmektedir.
✕
Polarite Ters Çevirme (+/-)
Kırmızı (+) ve siyah (-) uçların batarya konnektöründe ters bağlanması, anında PMIC, batarya FET’leri ve şarj IC’nin yanmasına neden olur. Bağlantı öncesi mutlaka konnektör pinout şeması kontrol edilmelidir.
✕
Aşırı Voltaj Uygulaması
Mobil cihazlar için güvenli besleme üst sınırı 4.4V’dur. 5V ve üzeri voltaj uygulamaları, özellikle 3.3V ve 1.8V hatları besleyen regülatörlerin aşırı gerilimden (overvoltage) zarar görmesine yol açar.
✕
Akım Limitsiz Çalışma
Akım limiti ayarlanmadan anakart beslenirse, olası bir kısa devre durumunda güç kaynağı maksimum kapasitesini (örneğin 5A) serbestçe verir. Bu durum PCB üzerindeki ince hatların fiziksel olarak yanmasına ve IC’lerin iç yapısının erimesine neden olabilir.
✕
Yüksek Voltaj Enjeksiyonu
Kısa devre tespitinde hedef hattın nominal voltajından daha yüksek değerde enjeksiyon yapmak, sağlam paralel bileşenlerin üzerinde aşırı güç dağılımına (P=V×I) neden olarak onları da arızalı hale getirebilir.
✕
Metal Aletlerle Canlı Devrede Çalışma
Güç kaynağı aktifken metal uçlu penset, tornavida veya prob uçlarıyla anakart üzerinde gezinmek, istenmeyen hat kısa devrelerine ve komponentlerin kazaen devre dışı kalmasına sebep olur.
✕
Termal Macun Kullanımı Isı Tespitinde
Volt enjeksiyonu sonrası sıcak nokta ararken termal macun veya yalıtkan malzeme kullanımı, ısı dağılımını engelleyerek yanlış tespit yapılmasına yol açar. İzopropil alkol (IPA) tercih edilmelidir.
Profesyonel Teknik Servis Uzmanı İpuçları
Yılların getirdiği tecrübe ve binlerce anakart onarımından çıkarılan bu öneriler, teknik servis uzmanının iş akışını hızlandırırken hata payını minimize etmesini sağlar.
✓
Standart Başlangıç Protokolü: 4.2V / 1A
Her teste standart bir başlangıç değeriyle başlamak, teknisyenin zihinsel referans noktasını sabitler. 4.2V voltaj ve 1A akım limiti, çoğu modern akıllı telefon için güvenli ve bilgilendirici bir başlangıç profilidir.
✓
Güç Anahtarı Anlık Çekimini İzleyin
Güç düğmesine basıldığı anda anakartın verdiği ilk tepki (akım sıçraması) en değerli teşhis bilgisidir. Bu ilk 50-100 milisaniyelik davranış, PMIC’in sağlığını ve temel regülatörlerin devreye girip girmediğini gösterir.
✓
Anormal Isı = Sorun İşareti
Normal boot profilinde dahi, anakartın belirli bir bölgesinde hissedilir ısı artışı, o bölgedeki bir IC’nin iç kısa devre veya aşırı yük altında olduğunu işaret eder. Isı haritası, akım haritası kadar önemlidir.
✓
Tek Seferlik Boot Başarısızlığını Yargılamayın
Bazı anakartlar, yazılım hatası veya geçici voltaj düşüklüğü nedeniyle ikinci veya üçüncü denemede boot edebilir. Tek seferlik başarısızlık üzerine anında müdahale kararı vermek, gereksiz ve riskli işlemlere yol açabilir.
✓
Sıcak Nokta Tespitinde Alkol Kullanımı
%99 luk izopropil alkol (IPA), volt enjeksiyonu sonrası PCB yüzeyine püskürtülür. En hızlı buharlaşan bölge, kısa devrenin merkezidir. Bu yöntem, termal kamera olmayan servislerde hayat kurtarıcıdır.
✓
Multimetre ile Süreklilik Kontrolü
Güç kaynağı bağlantısı öncesinde, batarya konnektörünün VCC ve GND pinleri arasında multimetre buzzer modunda kısa devre olup olmadığı kontrol edilir. Bu basit adım, güç kaynağına zarar verme riskini ortadan kaldırır.
DC Güç Kaynağı ve Multimetre Arasındaki Sinerjik İlişki
Teknik servis tezgahında DC güç kaynağı ve multimetre (afometre), birbirinin tamamlayıcısı olan iki temel araçtır. Multimetre; voltaj, direnç, süreklilik (buzzer) ve diyot testi gibi pasif ölçümlerde kullanılırken, DC güç kaynağı anakartı aktif olarak besleyerek canlı sistem davranışlarını gözlemleme imkanı sunar.
Teknik servis uzmanının ideal iş akışı şöyledir: Önce multimetre ile anakart üzerinde pasif ölçümler (kısa devre var mı, temel voltajlar ulaşıyor mu) yapılır. Ardından güvenli olduğuna karar verilen anakart, DC güç kaynağı ile canlı beslenerek akım çekme analizine geçilir. Bu iki aşamalı yaklaşım, hem cihaz korunmuş olur hem de teşhis doğruluğu artırılır.
Sonuç ve Değerlendirme
DC güç kaynağı, modern mobil cihaz teknik servislerinde sadece bir besleme aracı değil, aynı zamanda elektriksel teşhis mikroskobu görevi gören vazgeçilmez bir ekipmandır. Akım çekme analizi, volt enjeksiyonu, boot davranışı gözlemi ve güç sıralaması kontrolü gibi teknikler, deneyimli bir teknik servis uzmanının anakarttaki sorunu hızlı ve minimum invaziv yöntemlerle çözmesini sağlar.
Bu kılavuzda sunulan akım profilleri, voltaj değerleri ve teknik protokoller, endüstri standartları ve profesyonel servis pratikleri ışığında derlenmiştir. Teknik servis uzmanlarının, bu bilgileri kendi tecrübeleriyle birleştirerek her cihaz modelinin kendine özgü karakteristiklerini öğrenmeleri, uzmanlık seviyelerini bir üst basamağa taşıyacaktır.
Unutulmamalıdır ki; doğru teşhis, başarılı onarımın yarısıdır. DC güç kaynağının sunduğu elektriksel verileri doğru yorumlayabilen teknik servis uzmanı, karmaşık anakart arızalarını bile sistematik bir yaklaşımla çözüme kavuşturabilir.
📚
