Merhaba değerli tamirci arkadaşlar!

Cep telefonu tamir kursu serimizin yeni bölümünde, Samsung Galaxy A34 (SM-A346) modelinde en sık karşılaşılan arızalardan birini Borneo schematic ve orijinal service manual üzerinden adım adım anlatıyoruz.

Telefon tamamen açılıyor, ses çıkıyor, titreşim var, tuşlar çalışıyor ama **ekranda tek bir görüntü yok** mu? İşte bu tam da o meşhur “No Display – Black Screen” arızası!

Arızanın Teknik Nedeni (Service Manual + Borneo Schematic Analizi)

LDO U8002 tarafından üretilen VDD_LCD_3P0** hattı, LCD panele ulaşamıyor.

U8002’nin beslemesi VSYS / VPH_PWR hattı üzerinden geliyor. Bu hat, C8028 kondansatöre bağlı.
C8028 kondansatörü kısa devre olduğunda (çoğu A34’te çok yaygın), VSYS / VPH_PWR hattı o noktada kesiliyor ve pista (iz) kopuyor.

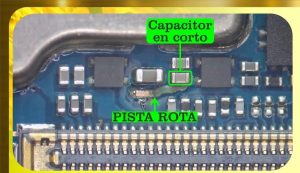

Görüntüde net olarak gördüğünüz gibi:
– kısa devreli kondansatör
– kopuk yol

Telefon hâlâ açılıyor çünkü kısa devre, hattın açık kalması sayesinde izole ediliyor ve ana güç devresini etkilemiyor. Ancak U8002 beslenemediği için 3V LCD beslemesi üretmiyor ve ekran karanlık kalıyor. %100 Çalışan Çözüm – 10 Dakikada Tamir!

1.C8028 kondansatörünü ölçün → Kısa devre tespit ederseniz çıkarın.
2. Aynı noktaya yeni C8028 (orijinal değer) takın.
3. C8028 ile C8021 arasında ince jumper çekin (0.1 mm emaye tel önerilir).

Bu jumper sayesinde VSYS / VPH_PWR hattı tekrar LDO U8002’ye ulaşıyor ve VDD_LCD_3P0 3V geri geliyor. Ekran anında görüntü vermeye başlar!

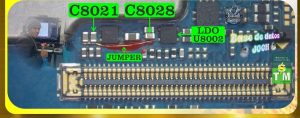

Alt görselde net gösterilmiştir:
C8021 → JUMPER → C8028 → LDO U8002

Borneo Schematic’te Nereden Bakacağız?

Borneo schematic A34 dosyasında:
– Power Section → LCD Power
– U8002 → C8028 → C8021 hattını takip edin.
– “VPH_PWR to LDO_LCD” hattını kontrol edin.

Cep Telefonu Tamir Kursu Öğrencilerine Özel İpuçları

– Her zaman mikroskop altında çalışın (kopuk izleri kaçırmamak için).
– Jumper yaparken flux mutlaka kullanın, soğuk lehim yapmayın.
– Tamir sonrası full test yapın: 30 dakika YouTube izletip ısınma kontrolü.
– Bu arıza A34, A34 5G, A35 modellerinde %70 oranında görülüyor.

Bu tamir yöntemiyle yüzlerce cihaz kurtardık ve kursiyerlerimiz de aynı başarıyı elde ediyor.
