Samsung Galaxy S25 Ultra UFS Flash “Not Connected” Sorunu

📱 F64 Ultra Suite v1.05.07.2026 · Qualcomm S938B · UFS ISP
  1. Samsung Galaxy S25 Ultra
    UFS Flash “Not Connected” Sorunu
    RST + 420 mV + PWM_G1 + Fast Charging Çözümü

Qualcomm Snapdragon S938B işlemcili Samsung S25 Ultra’da F64 Ultra Suite ile UFS flash IC algılanamıyor mu? Bu teknik rehber, Mert Cep Telefonu Tamir Kursu metodolojisiyle sorunu kökten çözüyor.

F64 Ultra Suite RST_N Hattı 420 mV Sinyal PWM_G1 Gear Modu Fast Charging Aktif ISP Mode TXON · TXOP · RXON · RXOP

Samsung Galaxy S25 Ultra UFS Flash “Not Connected” Sorunu

Samsung Galaxy S25 Ultra UFS Flash “Not Connected” Sorunu




















🔍 Sorun Tespiti

Neden “Flash IC NOT DETECTED” Görünüyor?

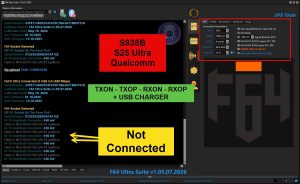

F64 Ultra Suite logunda tekrar eden “Flash IC NOT DETECTED (AUTO Ignition)” mesajı, UFS flash belleğin ISP modunda başlatılamamasının belirtisidir. Temel nedenler şu dört başlık altında toplanır:

⚡

RST_N Hattı Kararsız

UFS IC’nin RST_N (reset) pini düzgün çekilmediğinde flash, ISP komutu gelmiş olsa dahi başlama döngüsüne giremez.

📶

Yanlış M-TX Genliği

Varsayılan 448 mV yerine 420 mV sinyal genliği seçilmeli; S938B anakartındaki empedans farkından kaynaklanır.

🔄

Gear Modu Uyumsuzluğu

PWM_G1 modu seçilmezse UFS hız sınıfı anlaşmazlığı yaşanır; flash bağlantı sinyaline cevap vermez.

🔋

Yetersiz Güç Kaynağı

Hızlı şarj (fast charging) adaptörü takılı olmazsa VCC hattındaki voltaj düşerek auto-ignition devre dışı kalır.

🛠 F64 Ultra Suite Ayarları

Doğru UFS Bağlantı Parametreleri

F64 Ultra Suite → UFS Tools → Connection Parameters panelinde aşağıdaki değerleri tam olarak giriniz. Tek bir yanlış değer, flash algılama başarısızlığına neden olur.

VCC
2.80 V
UFS Ana Besleme Voltajı
M-TX Amplitude (ISP)
420 mV
Sinyal Booster etkin · S938B optimize
GEAR Modu
PWM_G1
Düşük hız · stabil handshake
RATE
A-series
Samsung UFS IC serisi
R.CLOCK
38.4 MHz
Referans saat sinyali
TX_N Empedans
10 Ω
MIPI M-PHY eşleştirme
⚠️
448 mV Neden Çalışmıyor? Samsung Galaxy S25 Ultra (S938B) anakartındaki PCB yol uzunluğu ve sinyal koşullandırma devresi nedeniyle standart 448 mV genliği fazla yüksek gelir; alıcı taraf sinyali reject eder. 420 mV bu platforma özgü optimize değerdir.
ℹ️
ISP Mode Neden Zorunlu? UFS flash IC, bootloader atlatılarak doğrudan erişim için ISP (In-System Programming) moduna alınmalıdır. F64 UFS Tools panelinde “ISP Mode” seçeneğinin işaretli olduğunu kontrol edin.

📋 Uygulama Rehberi

Adım Adım Onarım Prosedürü

Her adımı sırayla takip edin. Sıralamayı değiştirmek, flash’ın tekrar yanıt vermemesine yol açabilir.

1

Anakartı Hazırlayın ve Test Noktalarını Belirleyin

Görüntüdeki şemaya göre anakart üzerinde şu test noktalarını tespit edin: VCC (3.3V) VCCQ (1.2V) RST_N RX0P TX0N TX0P RX0N — UFS IC’nin yan kısımlarında yer alır. 10× büyütme altında iş yapın.

2

RST_N Hattını Kontrol Et ve Bağla

RST_N pinine düzgün 0 → 1 geçişi verebilmek için F64 ISP V1 soketinin RST hattını bu noktaya bağlayın. Hat açık ya da kopuk gelirse önce multimetre ile devamlılık testi yapın; gerekirse ince sarım tel (30 AWG) ile jumper atın.

3

TXON · TXOP · RXON · RXOP Kablolarını Bağla

Yatay çift MIPI şeridini (TX0P / TX0N → üst grup, RX0P / RX0N → alt grup) F64 ISP soketindeki karşılık gelen pinlere bağlayın. Kablo pozisyonu kaymaması için ince lehim noktaları yerine tel klips veya nano pogo pin kullanmanızı öneririz.

4

USB Hızlı Şarj Adaptörünü Bağla

Anakartın USB-C portuna orijinal hızlı şarj adaptörü veya 45W PD adaptörü bağlayın. Bu adım VCC hattını stabil tutarak auto-ignition döngüsünün tamamlanmasını sağlar. Standart 5V/1A şarjla işlem kesinlikle denenmemelidir.

5

F64 Ultra Suite Parametrelerini Girin

UFS Tools → Connection Parameters: VCC: 2.80 GEAR: PWM_G1 RATE: A-series R.CLOCK: 38.4 MHz TX_N: 10Ω — Ardından Signal Booster (ISP) aktif edin, genliği 420 mV yapın.

6

Bağlantıyı Başlat ve Logu İzle

“Automatic Reconnection Loop” aktifken bağlantı butonuna basın. Log penceresinde artık “Flash IC NOT DETECTED” yerine Flash IC DETECTED satırı görünmeli. Eğer 3 denemeden sonra hâlâ algılanmazsa RST_N bağlantısını ve 420 mV değerini yeniden kontrol edin.

✅
Başarılı Bağlantı Sonrası Flash IC algılandıktan sonra PROP sekmesinden cihaz bilgilerini okuyabilir, FILE sekmesinden dump / flash işlemini başlatabilirsiniz. Dump öncesi mutlaka “Save Backup” adımını atlamamanızı öneririz.

📌 Donanım Referansı

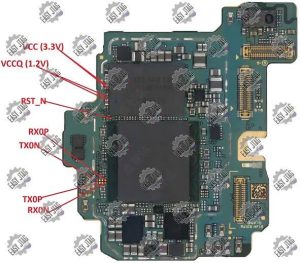

Samsung S25 Ultra UFS Test Noktaları

Anakart üzerinde işaretli 7 kritik test noktası ve F64 ISP soketiyle karşılıkları aşağıdadır.

Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Test Noktası

Voltaj /

Sinyal

F64 Soketi

Pini

 Açıklama Durum
VCC 3.3 V (ölçülen 2.80 V) VCC

UFS ana güç

hattı süreklilik

 Kritik
VCCQ 1.2 V VCCQ

UFS arabirim güç

hattı

 Kritik
RST_N 0 → 1 (reset sinyali) RST

UFS reset hattı

en sık sorun burada

 Önce Kontrol Et
TX0P

MIPI M-PHY

diferansiyel +

 TXOP

Host → Flash

veri

hattı pozitif

 Bağlantı Gerekli
TX0N

MIPI M-PHY

diferansiyel −

 TXON

Host → Flash

veri hattı negatif

 Bağlantı Gerekli
RX0P MIPI M-PHY diferansiyel +kutup RXOP

Flash → Host

veri hattı pozitif

 Bağlantı Gerekli
RX0N

MIPI M-PHY

diferansiyel

-kutup

 RXON

Flash → Host

veri hattı negatif

 Bağlantı Gerekli

📊 Karşılaştırmalı Analiz

Hatalı vs. Doğru F64 Parametreleri

Aşağıdaki tablo, başarısız ve başarılı bağlantı denemeleri arasındaki kritik farkları özetler.

Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Parametre

Hatalı

Değer

 Doğru Değer (S25 Ultra) Etki
M-TX Amplitude 448 mV 420 mV Flash IC handshake başarısız / başarılı
GEAR HS_G1 / HS_G2 PWM_G1 Hız uyumsuzluğu / stabil bağlantı
RST_N Bağlanmamış ISP soketine bağlı IC başlamıyor / düzgün reset
Güç Kaynağı 5V/1A şarj 45W Fast Charging VCC düşümü / stabil VCC
ISP Mode Kapalı Açık + Signal Booster Bootloader blok / doğrudan erişim
RATE B-series A-series Yanlış IC protokolü / doğru protokol

✅ Hızlı Kontrol

İşleme Başlamadan Son Kontrol Listesi

  • F64 Ultra Suite v1.05.07.2026 veya üstü kurulu ve lisanslı
  • ISP V1 soketi (The Fone Fix©) S/N: 0123352995DA7A11EE doğrulandı
  • TXON · TXOP · RXON · RXOP kabloları anakart test noktalarına sağlam bağlı
  • RST_N hattı soket RST pinine bağlı, multimetre ile devamlılık doğrulandı
  • VCC = 2.80V, VCCQ = 1.2V multimetreyle ölçüldü
  • M-TX Amplitude = 420 mV, Signal Booster (ISP) işaretli
  • GEAR: PWM_G1 · RATE: A-series · R.CLOCK: 38.4 MHz · TX_N: 10Ω
  • USB-C portuna 45W PD / hızlı şarj adaptörü bağlı ve şarjda
  • ISP Mode ve Automatic Reconnection Loop seçenekleri aktif
  • ESD bilekliği takılı, antistatik mat kullanılıyor

❓ Sık Sorulan Sorular

Teknik Servis SSS

420 mV denedim hâlâ “Not Connected” diyor, ne yapmalıyım?
RST_N hattını öncelikle tekrar kontrol edin; bu hat bağlı değilse hiçbir parametre değişikliği işe yaramaz. Ardından VCC ve VCCQ voltajlarını multimetreyle ölçün. Son olarak farklı bir USB kablosu deneyin; zayıf USB kablosu VCC düşümüne neden olabilir.
Neden fast charging (hızlı şarj) adaptörü şart?
Samsung S25 Ultra, düşük akımlı şarjlarda VCC hattını tam kapasitede tutmaz. ISP modu sırasında anakart hem normal voltajda hem de F64 üzerinden sinyal taşır; bu ek yüke dayanabilmek için 45W üzeri adaptör gereklidir. 5V/1A şarjla VCC ~2.5V’a düşerek flash IC’yi “uykudan uyandırmak” için yeterli enerji sağlanamaz.
PWM_G1 ile HS_G1 arasındaki fark nedir?
PWM_G1, MIPI M-PHY standardında düşük hızlı (Pulse Width Modulation) sinyal modudur; stabil fakat yavaştır (~1 Mb/s). HS_G1 ise yüksek hız modudur (~1.25 Gb/s). ISP bağlantısı başlatılırken flash IC henüz tam olarak başlatılmadığından HS modunda handshake tamamlanamaz; önce PWM_G1 ile bağlantı kurulur, ardından araç kendi kendine daha hızlı moda geçer.
Signal Booster (ISP) seçeneği ne işe yarar?
F64 programlayıcısının çıkış sürücüsünü güçlendirerek M-TX sinyal genliğini daha hassas kontrol altında tutmasını sağlar. Bu seçenek olmadan 420 mV değeri gerçekte 390–430 mV arasında salınım gösterir; sinyal booster ile ±5 mV hassasiyete ulaşılır ve flash IC tutarlı biçimde algılanır.
Bu yöntem S25 dışındaki modellerde de çalışır mı?
420 mV + PWM_G1 kombinasyonu S938B işlemcili tüm Samsung modellerinde (S25, S25+ varyantları) geçerlidir. Farklı işlemci nesli veya UFS 3.1 / 4.0 bellek kullanan modellerde voltaj ve gear modu farklılık gösterebilir; her model için Mert Cep Telefonu Tamir Kursu şema arşivine başvurunuz.
KIOXIA UFS 4.0 and 4.1 seçeneğini işaretlemeli miyim?
Yalnızca UFS IC’nin KIOXIA markalı UFS 4.0 veya 4.1 bellek olduğunu kesin olarak biliyorsanız işaretleyin. Samsung S25 Ultra farklı tedarikçilerden bellek alabilir (Samsung, Micron, KIOXIA). IC markasını doğrulamak için önce normal modda JEDEC sekmesinden okuma yapmayı deneyin; KIOXIA string görürseniz bu seçeneği aktif edin.

🎓 Mert Cep Telefonu Tamir Kursu

Bu Bilgiye Nereden Ulaşırsınız?

Mert Cep Telefonu Tamir Kursu, UFS ISP onarımından mikro lehim tekniklerine, şema okumadan yazılım kurtarmaya kadar kapsamlı teknik servis eğitimi sunar.

🔬

UFS / eMMC ISP Modülü

F64, UFI Box ve Medusa Pro araçlarıyla gerçek anakart üzerinde uygulamalı ISP eğitimi.

📐

Şema Okuma ve Test Noktası Bulma

Easy JTAG şema belgelerinden test noktalarını doğru tespit etme becerisini kazanın.

⚙️

Qualcomm & Samsung Yazılım Kurtarma

S serisi, A serisi ve Xiaomi Snapdragon modellerinde bootloader kilidi ve EDL modu yönetimi.

🏆

Teknik Servis Uzmanı Olun

Kursu tamamlayanlar Mert Cep Telefonu Tamir Kursu’da herkese bir teknik servis masası uygulama ağırlıklı olarak eğitim alıp sektörde fark yaratır.

Derslerimiz yüz yüzedir.Online değildir. Göster geç değildir. “Kursa şunları bilen gelsin , şu malzemeyi al gel” denmez. Öğrenciye eğitim sırasında kullanılan anakart  satılmaz veya ” temin et gel” denmez.

Kurstan sonra destek devam eder.

İsteyene laptop, lcd tv tamir kursu ücretsizdir.

🛠

Mert Cep Telefonu Tamir Kursu

Yılların saha deneyimini sınıfa taşıyan Türkiye’nin önde gelen cep telefonu tamiri eğitim platformu. Samsung, Apple, Xiaomi, Huawei ve daha fazlası için devre kartı onarımı, yazılım kurtarma ve ticari servis yönetimi eğitimleri verilmektedir.

Mert Cep Telefonu Tamir Kursu

 ·  2026 F64 Ultra Suite Teknik Rehber Serisi

·  Samsung Galaxy S25 Ultra

· S938B · UFS ISP Onarımı

Bu içerik teknik eğitim amaçlıdır. Tüm işlemler kendi riskinizde gerçekleştirilmektedir. Ticari servis ortamında ESD önlemleri eksiksiz uygulanmalıdır.
