Transistör Çeşitleri ve Anakart Elektronik Tamir Rehberi: BJT, FET (JFET & MOSFET), IGBT, UJT, Darlington ve Optik Transistörlerin Çalışma Prensipleri, Multimetre Ölçümleri ve Arıza Teşhisi
📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)
- 1. Transistörlerin Elektronikteki Rolü ve 7 Temel Transistör Ailesine Genel Bakış
- 2. BJT (Bipolar Junction Transistor) Mimarisi: NPN vs PNP, Bacak Dağılımları ve Popüler Modeller
- 3. FET (Field-Effect Transistor) Mimarisi: JFET ve MOSFET Farkı, Kanal Yapıları ve Sürüş Dinamikleri
- 4. IGBT (Insulated-Gate Bipolar Transistor): Hibrit Güç Mimarisi ve Yüksek Gerilim Anahtarlama
- 5. UJT (Unijunction Transistor): Tek PN Eklemli Tetikleme Elemanı ve Negatif Direnç Karakteristiği
- 6. Fototransistör ve Fotovoltaik Transistörler: Işıkla Tetiklenen Optoelektronik Devreler
- 7. Darlington Transistör Çifti: Ultra Yüksek Akım Kazancı ve Sürücü Devreleri
- 8. Teknik Servis Masasında Transistör Test Yöntemleri: Multimetre Diyot Modu, Kaçak Akım ve Arıza Teşhisi
- 9.Karşılaştırma ve Ölçüm Referans Tablosu (Bozulmayan Tablo Yapısı)
- 10. Eğitim ve Teknik Servis Tavsiyesi: Mert Cep Telefonu Tamir Kursu
- Referans Ölçüm ve Voltaj Tablosu
- Adım Adım Arıza Teşhis Akışı
Özet & Uzman Notu: Elektronik devrelerde, cep telefonu anakartlarında ve endüstriyel güç kartlarında kullanılan 7 temel transistör ailesinin (BJT, FET/MOSFET, IGBT, UJT, Darlington, Fototransistör ve Fotovoltaik Transistör) teknik servis uzmanı gözüyle kapsamlı analizi. NPN/PNP farkları, Vceo/Ic/Pd değerleri, Enhancement vs Depletion MOSFET modları, IGBT anahtarlama dinamikleri, UJT negatif direnç karakteristiği, Darlington akım kazancı, multimetre diyot modu bacak tespitleri, soğuk lehim, kaçak akım ve kısa devre onarım adımları. Yazan: Mert Cep Telefonu Tamir Kursu (0542 585 68 92 – www.ceptelefonutamirkursu.com).
1. Transistörlerin Elektronikteki Rolü ve 7 Temel Transistör Ailesine Genel Bakış
Modern elektroniğin ve cep telefonu anakartlarının en vazgeçilmez yapı taşı olan transistörler, mikro boyutlardaki SMD kılıflardan yüksek güç anahtarlayan endüstriyel modüllere kadar devasa bir çeşitliliğe sahiptir. Temelde hepsi küçük bir kontrol sinyaliyle (akım, gerilim veya ışık) daha büyük bir ana akımı kontrol etme veya yükseltme prensibine dayanır.
Teknik servis laboratuvarında çalışan bir donanım uzmanı için arızalı bir kart üzerindeki üç bacaklı komponentin sadece bir ‘transistör’ olduğunu bilmek yeterli değildir. Söz konusu komponentin akım kontrollü bir BJT mi, gerilim kontrollü bir MOSFET mi, yüksek güç hibrit bir IGBT mi, tetikleyici bir UJT mi yoksa ultra yüksek kazançlı bir Darlington çifti mi olduğunu doğru teşhis etmek, doğru ölçüm yöntemini ve doğru muadil seçimini belirler.
- 1. BJT (Bipolar Junction Transistor): Akım kontrollü iki kutuplu yarı iletken (NPN ve PNP). Küçük beyz akımıyla kollektör-emitör akımını anahtarlar veya yükseltir. Düşük giriş empedansına ve hızlı anahtarlamaya sahiptir.
- 2. FET (Field-Effect Transistor): Gerilim kontrollü tek kutuplu yarı iletken (JFET, MOSFET, MESFET, DEPFET). Çok yüksek giriş empedansı ve minimum giriş akımı tüketimiyle sinyal ve güç anahtarlamasında kullanılır.
- 3. IGBT (Insulated-Gate Bipolar Transistor): MOSFET’in kolay gerilim kontrollü yalıtılmış kapı (Gate) yapısı ile BJT’nin yüksek akım ve düşük iletim kaybı (Vce sat) avantajlarını birleştiren hibrit güç elemanıdır.
- 4. UJT (Unijunction Transistor): Tek PN eklemine ve iki beyze sahip, negatif direnç bölgesinde çalışan özel tetikleme (trigger) ve relaksasyon osilatörü bileşenidir.
- 5. Fototransistör (Phototransistor): Beyz akımı yerine optik fotonlarla (ışık enerjisiyle) tetiklenen, ışık yoğunluğunu akıma dönüştürüp yükselten optoelektronik sensördür.
- 6. Darlington Transistör: İki BJT transistörün aynı kılıfta kaskat bağlanmasıyla elde edilen, mikroamper mertebesindeki beyz akımıyla amperler seviyesinde yük sürebilen ultra yüksek akım kazançlı (Beta = 500 – 10000) yapıdır.
- 7. Fotovoltaik Transistör (Optokuplör / PV Transistör): Harici beslemeye ihtiyaç duymadan ışığı doğrudan elektrik gerilimine ve akımına dönüştüren, elektriksel galvanik izolasyon sağlayan güvenli anahtarlama bileşenidir.
2. BJT (Bipolar Junction Transistor) Mimarisi: NPN vs PNP, Bacak Dağılımları ve Popüler Modeller
BJT’ler hem elektronların hem de boşlukların (holes) yük taşıyıcı olarak görev aldığı iki kutuplu (bipolar) transistörlerdir. Bir BJT’nin temel çalışma prensibi, Beyz (Base) bacağından geçen küçük bir tetikleme akımının, Kollektör (Collector) ile Emitör (Emitter) arasındaki ana akımı kontrol etmesidir.
BJT ailesi yapısal olarak ikiye ayrılır:
- NPN Tipi (Negative-Positive-Negative): Devre sembolünde emitör üzerindeki ok dışarıyı (emitörden dışa doğru) gösterir. Kollektör pozitif (+), emitör negatif (-) hatta bağlanır. İletime geçmesi için Beyz bacağına Emitör geriliminden yaklaşık +0.6V ila +0.7V daha pozitif bir gerilim uygulanmalıdır (Vbe > 0.7V). Çoğunluk yük taşıyıcıları elektronlar olduğu için anahtarlama hızı oldukça yüksektir.
- PNP Tipi (Positive-Negative-Positive): Devre sembolünde emitör üzerindeki ok içeriye (emitöre doğru) bakar. Emitör pozitif besleme hattına, kollektör yüke bağlanır. İletime geçmesi için Beyz bacağı Emitör geriliminden en az -0.6V ila -0.7V daha düşük (şaseye doğru) çekilmelidir. Yüksek taraf (high-side) anahtarlamada yaygın kullanılır.

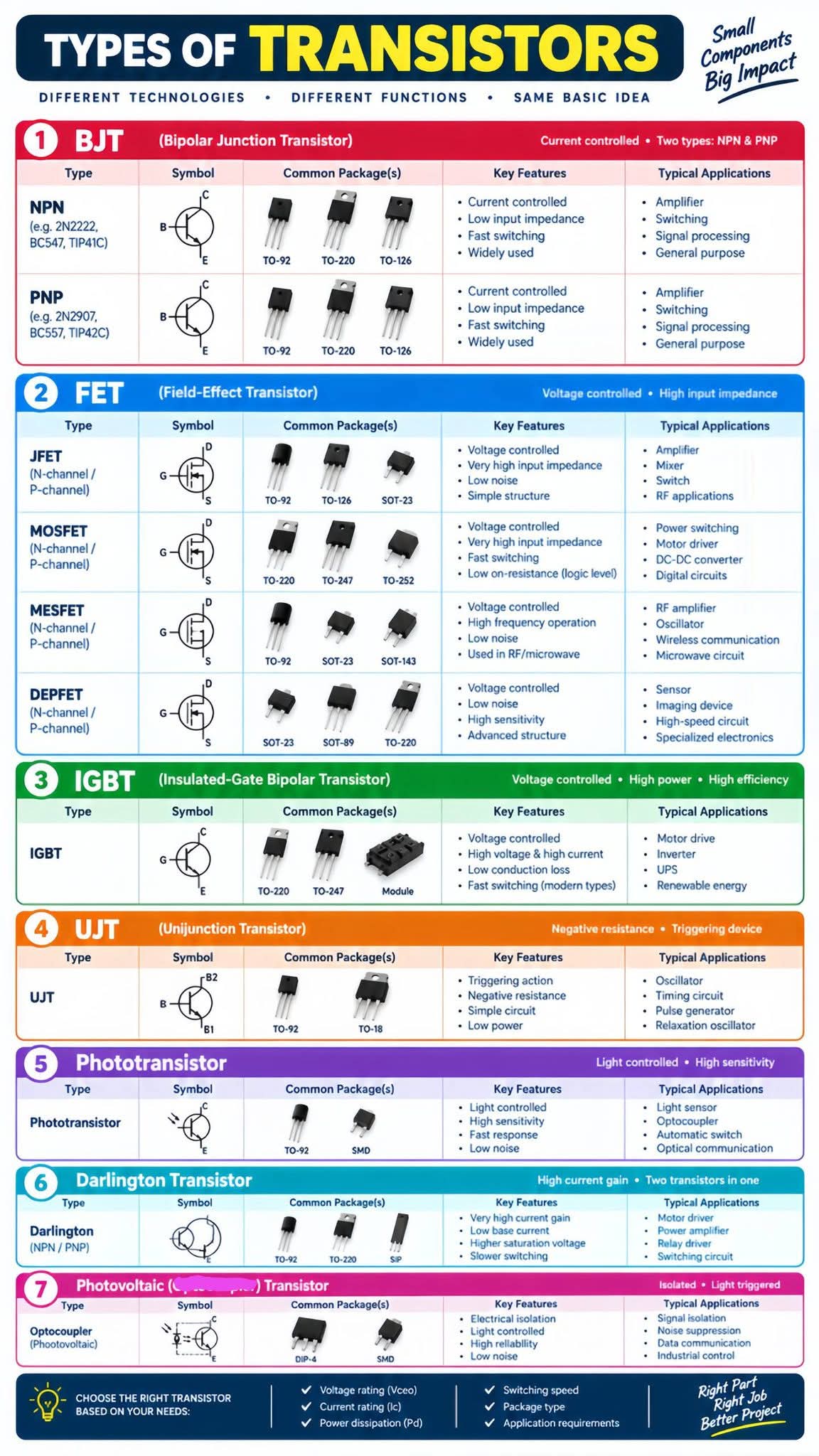

Görseldeki popüler BJT modelleri ve teknik servis masasında sıkça karşılaşılan çalışma parametreleri:
- 2N2222 (NPN – TO-92): Vceo: 40V, Ic: 0.6A (600mA), Pd: 0.5W. Sinyal işleme ve küçük röle sürme devrelerinin vazgeçilmezidir.
- 2N3904 (NPN – TO-92): Vceo: 40V, Ic: 0.2A (200mA), Pd: 0.4W. Düşük akımlı lojik seviye anahtarlama ve ses ön yükselteçleri için idealdir.
- BC547 (NPN – TO-92): Vceo: 45V, Ic: 0.1A (100mA), Pd: 0.5W. Düşük gürültülü ses yükselteçleri ve mikrodenetleyici çıkış tetikleme katlarında kullanılır.
- TIP41C (NPN – TO-220): Vceo: 100V, Ic: 6A, Pd: 65W. Güç kaynakları, motor sürücüleri ve ses amplifikatör çıkış katları için soğutucuya bağlanan güçlü transistördür.
- 2SC5200 (NPN – TO-264/TO-3P): Vceo: 230V, Ic: 15A, Pd: 150W. Yüksek güçlü Hi-Fi profesyonel ses anfilerinde çıkış katı transistörüdür (komplementeri 2SA1943’tür).
- 2N2907 / 2N3906 / BC557 / TIP42C / 2SA1943: Yukarıdaki modellerin birebir PNP tamamlayıcı (complementary pair) simetrik karşılıklarıdır.
3. FET (Field-Effect Transistor) Mimarisi: JFET ve MOSFET Farkı, Kanal Yapıları ve Sürüş Dinamikleri
BJT’nin aksine, Alan Etkili Transistörler (FET) gerilim kontrollü (voltage controlled) bileşenlerdir. Kapı (Gate) bacağına uygulanan elektrik alanı, Kaynak (Source) ile Savak (Drain) arasındaki iletim kanalının genişliğini kontrol eder. Kapı akımı pratik olarak sıfır olduğundan (nanoamper veya pikoamper seviyesinde), FET’lerin giriş empedansı son derece yüksektir ve mikrodenetleyicileri veya batarya şarj hatlarını kesinlikle yüklemez.
FET ailesi iki ana kola ayrılır:
- JFET (Normalde İletimde – Normally ON / Depletion): Kapıya herhangi bir gerilim uygulanmadığında Drain-Source arası iletkendir. İletimi kesmek (pinch-off) için N-kanal JFET’te Gate bacağına negatif gerilim uygulanmalıdır. Düşük gürültülü analog ön yükselteçlerde (örn: J201, 2N5457, BF245) mükemmel performans gösterir.
- MOSFET (Çoğunlukla Normalde Kesimde – Normally OFF / Enhancement): Kapı terminali silikon dioksit (SiO2) yalıtkan oksit tabakası ile fiziksel olarak kanaldan ayrılmıştır. Gate gerilimi eşik değerini (Vth) aşmadığı sürece Drain-Source arası yalıtkandır. Telefon anakartlarında güç dağıtımı, DC-DC Buck/Boost dönüştürücüler ve batarya koruma devrelerinde %99 oranında Enhancement tipi MOSFET’ler kullanılır.
Görselde sınıflandırılan popüler MOSFET modelleri:
- N-Kanal Enhancement (Zenginleştirilmiş): IRFZ44N (55V, 49A, Rds: 17.5mΩ), IRF540N (100V, 33A), IRLZ44N (Lojik 5V ile tam iletime geçer), 2N7000 (60V, 200mA SMD/TO-92). Anakartlarda düşük taraf (low-side) şase anahtarlamasında ve DC-DC dönüştürücülerde en düşük Rds(on) iç direnci sağladığı için tercih edilir.
- P-Kanal Enhancement: IRF9540N (-100V, -23A), IRF4905 (-55V, -74A, Rds: 0.02Ω), FQP27P06, AOZ1284. Batarya pozitif hattı (+VBAT veya VBUS) üzerinde doğrudan seri anahtarlama (high-side switching) yapmak için ek şarj pompası (bootstrap) gerektirmediğinden güç giriş devrelerinde sıklıkla karşımıza çıkar.
- Depletion Modeller (Tüketimli): BSS138, 2N7002, J113, BS250. Normalde iletimde olup kapı gerilimiyle akımı kısılan özel sensör ve seviye dönüştürücü devrelerde kullanılır.
4. IGBT (Insulated-Gate Bipolar Transistor): Hibrit Güç Mimarisi ve Yüksek Gerilim Anahtarlama
IGBT (Yalıtılmış Kapılı Bipolar Transistör), güç elektroniğinde bir devrim niteliğindedir. Bir MOSFET’in kolay sürülebilen, yüksek giriş empedanslı Gate (Kapı) yapısı ile bir BJT’nin yüksek akımlarda dahi çok düşük doyum gerilimi (Vce sat) sunan Collector-Emitter çıkış yapısını tek bir silikon yapıda birleştirir.
Düz bir MOSFET yüksek gerilimlerde (600V – 1200V) çalışırken kanal iç direnci (Rds on) karesel olarak artar ve aşırı ısı üretir. BJT ise yüksek akımlarda büyük bir beyz akımına ihtiyaç duyar ve sürülmesi karmaşıktır. IGBT bu iki sorunu aynı anda çözer.
- FGA25N120 (N-Kanal IGBT – TO-247): Vces: 1200V, Ic: 25A, Pd: 156W. İndüksiyon ocakları (induction cookers), inverterler ve motor sürücülerinde standart güç elemanıdır.
- IKW40N120H3 (N-Kanal IGBT – TO-247): Vces: 1200V, Ic: 40A, Pd: 300W. Ağır sanayi kaynak makineleri, UPS ve güneş enerjisi santralleri inverterlerinde kullanılır. Dahili hızlı anti-paralel diyoda sahiptir.
- FGH40N60SFD (N-Kanal IGBT – TO-247): Vces: 600V, Ic: 40A, Pd: 200W. Yüksek frekanslı anahtarlamalı güç kaynakları (SMPS) ve solar inverterler için optimize edilmiş hızlı anahtarlama tipidir.
- IRG4PC50U (N-Kanal IGBT – TO-247): Vces: 600V, Ic: 30A, Pd: 150W. Ev tipi klimalar, beyaz eşya inverter kompresör sürücüleri için idealdir.
- GT60N321 (N-Kanal IGBT – TO-247): Vces: 1200V, Ic: 60A, Pd: 312W. Yüksek güçlü rezonans devreleri ve endüstriyel fırınlar için üretilmiştir.
Teknik Servis İpuçları: IGBT kapısı (Gate) son derece hassas bir oksit tabakasına sahiptir. Sürücü katındaki Gate direnci yandığında veya izolatör bozulduğunda IGBT Gate-Emitter arası delinerek doğrudan kısa devreye düşer. Değişim öncesinde Gate sürücü entegresi (Driver IC) ve snubbing (sönümleme) devreleri mutlaka osiloskopla kontrol edilmelidir.
5. UJT (Unijunction Transistor): Tek PN Eklemli Tetikleme Elemanı ve Negatif Direnç Karakteristiği
UJT (Tek Eklemli Transistör), normal transistörlerin aksine bir yükselteç olarak değil, tamamen bir tetikleme (triggering) ve osilatör elemanı olarak tasarlanmıştır. İki adet beyz bağlantısı (Base 1 ve Base 2) ve gövdeye yakın bir noktaya difüze edilmiş tek bir Emitör (Emitter) ucundan oluşur.
UJT’nin Emitör gerilimi (VE) yavaş yavaş artırıldığında, belirli bir Tepe Noktası Gerilimine (Peak Voltage – Vp) kadar çok küçük bir sızıntı akımı akar. Gerilim Vp değerine ulaştığı anda UJT aniden iletime geçer ve emitör akımı artarken emitör gerilimi hızla Çukur Gerilimine (Valley Voltage – Vv) doğru düşer. Bu olağandışı fenomene Negatif Direnç Bölgesi (Negative Resistance Region) denir.
Görseldeki UJT modelleri ve kullanım alanları:
- 2N2646 / 2N2647 / 2N2648 (TO-92 ve Metal TO-18): Vebo: 30V – 60V, Ie: 0.5A, Pd: 0.3W. Tristör (SCR) ve Triyak faz kontrol devrelerinde darbe üreteci (pulse generator) ve relaksasyon osilatörü olarak kullanılır.
- 2N4870 / 2N4871 / 2N4872: Vebo: 30V – 60V, Ie: 1A, Pd: 0.6W. Yüksek akımlı tetikleme ve endüstriyel zamanlayıcı devrelerinde görev alır.
- Tipik Uygulama Alanları: Relaksasyon osilatörleri, lamba dimmer devreleri, AC motor hız kontrolü, şebeke senkron faz tetikleme katları.
6. Fototransistör ve Fotovoltaik Transistörler: Işıkla Tetiklenen Optoelektronik Devreler
Optoelektronik dünyasında ışığı elektriksel sinyale çeviren transistörler, devreler arası elektriksel izolasyon sağlamak ve ortam ışığını tespit etmek için yaygın olarak kullanılır.
- Fototransistör (Light Controlled / Phototransistor): Beyz bağlantısı dışarı çıkarılmaz veya şeffaf bir lensle ışığa açık bırakılır. Yarı iletken yüzeyine düşen fotonlar elektron-boşluk çiftleri oluşturarak bir beyz akımı yaratır. Bu akım transistörün kendi kazancı (hFE) ile çarpılarak Kollektör-Emitör arasından geçirilir. Normal bir fotodiyota göre 100 ila 500 kat daha yüksek akım hassasiyeti sunar. (Örnek: PT334-6B görünür ışık, BPW34 görünür/kızılötesi, SFH309 IR, OPB350 optik yarık sensörü).
- Fotovoltaik Transistör (Generates Current / Self-Powered): Harici bir besleme kaynağı olmadan, fotovoltaik etki (güneş pili mantığı) sayesinde ışığı doğrudan mikrowatt seviyesinde gerilim ve akıma dönüştürür. Galvanik izolasyon gerektiren hassas optokuplör katlarında, akıllı solar kontrol ünitelerinde ve optik anahtarlama devrelerinde kullanılır.
Cep Telefonu Anakartlarındaki Rolü: Akıllı telefonlardaki Yakınlık Sensörü (Proximity Sensor) ve Ortam Işığı Sensörü (Ambient Light Sensor – ALS), optik filtreli fototransistör ve fotodiyot dizilimlerinden oluşur. Ekrana telefon yaklaştırıldığında IR LED’den çıkan ışık yüze çarpıp geri döner ve fototransistör iletime geçerek ekranı kapatır.
7. Darlington Transistör Çifti: Ultra Yüksek Akım Kazancı ve Sürücü Devreleri
Darlington Transistör, iki adet BJT transistörün tek bir kılıf içerisinde birbirini sürecek şekilde kaskat bağlanmasıyla oluşturulmuş özel bir yapıdır. İlk transistörün (Q1 – Sürücü) emitörü, ikinci transistörün (Q2 – Çıkış) beyzine doğrudan bağlıdır. Her iki transistörün kollektörleri ise birbirine paralel birleştirilmiştir.
Toplam akım kazancı: Beta(Toplam) = Beta1 × Beta2 formülüyle hesaplanır. Standart bir transistörün kazancı 50-300 arasındayken, bir Darlington transistörün kazancı 500 ile 10.000 arasındadır! Bu sayede mikrodenetleyicinin sadece 1mA çıkış verebilen bir pininden doğrudan 5 Amperlik bir solenoid, motor veya röle sürülebilir.
Görseldeki popüler Darlington modelleri ve donanımsal özellikleri:
- TIP122 (NPN – TO-220): Vce: 100V, Ic: 5A, Kazanç (hFE): 1000 minimum. Röle, step motor ve yüksek akımlı LED şerit sürücülerinin klasik elemanıdır. (PNP eşleniği TIP127’dir).
- TIP142 (NPN – TO-247/TO-3P): Vce: 100V, Ic: 10A, Pd: 125W. Yüksek güçlü güç kaynakları ve lineer voltaj regülatörlerinde çıkış geçit elemanıdır. (PNP eşleniği TIP147’dir).
- MJ11032 (NPN – TO-3 Metal Kılıf): Vce: 120V, Ic: 50A, Pd: 300W. Endüstriyel servo motor sürücülerinde ve ağır iş makinelerinde kullanılan devasa metal kılıflı transistördür.
- Kritik Dezavantajı: İki PN eklemi seri bağlandığı için iletim anındaki doyum gerilimi Vce(sat) yaklaşık 1.5V – 2.0V seviyesindedir. Bu durum yüksek akımlarda transistörün üzerinde ısı oluşmasına yol açar ve mutlaka uygun alüminyum soğutucu gerektirir. Ayrıca kapatma süresi (turn-off time) standart transistöre göre daha uzundur.
8. Teknik Servis Masasında Transistör Test Yöntemleri: Multimetre Diyot Modu, Kaçak Akım ve Arıza Teşhisi
Cep telefonu anakartlarında, laptop şarj katlarında veya televizyon güç devrelerinde karşılaşılan arızaların çok büyük bir kısmı transistörlerin iç yapısındaki yarı iletken kanalların yanması veya delinmesi sonucu oluşur. Bir teknik servis uzmanının uygulayacağı profesyonel test adımları şunlardır:
- BJT Testi (Diyot Modu): Multimetre diyot moduna alınır. Kırmızı prob Beyz bacağına, siyah prob sırasıyla Kollektör ve Emitör bacaklarına dokundurulur. Sağlam bir NPN transistörde B-C arasında ~0.600V ila 0.700V, B-E arasında ise bundan biraz daha yüksek (~0.650V – 0.750V) bir eşik gerilimi okunmalıdır. Problar ters çevrildiğinde (siyah Beyzde) değerler ‘OL’ (açık devre) göstermelidir. C-E arasında her iki yönde de mutlaka ‘OL’ okunmalıdır; 0.000V veya ötme sesi varsa transistör kısa devredir.
- MOSFET Testi (Diyot Modu ve Gate Tetikleme): Sağlam bir N-Kanal MOSFET’te Source-Drain arasına kırmızı prob Source’a, siyah prob Drain’e konulduğunda dahili gövde diyotu (body diode) sebebiyle ~0.450V – 0.550V okunur. Tersinde ‘OL’ olmalıdır. Gate bacağına kırmızı prob anlık değdirilerek kapı kapasitesi şarj edilir; ardından Drain-Source arası ölçüldüğünde kanalın iletime geçtiği (düşük voltaj/direnç) görülür. Gate ile Source birbirine kısa devre edilerek deşarj edildiğinde kanal hemen yalıtıma dönmelidir. Gate ile diğer bacaklar arasında herhangi bir değer okunuyorsa oksit delinmiştir, MOSFET çöp olmuştur.
- IGBT Testi: Gate ile Emitter veya Gate ile Collector arasında her iki yönde de kesinlikle açık devre (OL) görülmelidir. Collector ve Emitter arasında sadece dahili antiparalel diyot yönünde değer okunur. Gate tetiklendiğinde Collector-Emitter arası direnç düşmelidir.
- Termal Kamera & Akım Sınırlamalı Güç Kaynağı ile Kaçak Tespiti: Anakart şaseye düşük omaj gösteriyorsa, DC güç kaynağı voltajı nominal seviyeye (örneğin VBUS için 5V, VDD_MAIN için 4.2V) ayarlanır ve akım 1A ile sınırlandırılır. Termal kamerada anında parlayan transistör iç yapısı delinmiş bileşendir.
9. Karşılaştırma ve Ölçüm Referans Tablosu (Bozulmayan Tablo Yapısı)
Aşağıdaki tablo, teknik servis atölyenizde hızlı arıza tespiti yaparken kullanabileceğiniz tüm transistör ailelerinin kontrol tipi, giriş empedansı, tipik gerilim/akım değerleri ve ölçüm referanslarını içermektedir.:
| Transistör Ailesi | Kontrol Tipi | Giriş Empedansı | Anahtarlama Hızı | Doyum / İletim Kaybı | Örnek Popüler Modeller | Diyot Modu Sağlamlık Ölçüm Değeri | Tipik Arıza Belirtisi |
|---|---|---|---|---|---|---|---|
| BJT (NPN & PNP) | Akım Kontrollü (Base Akımı Ib) | Düşük (1kΩ – 10kΩ) | Hızlı (ns – µs) | Vce(sat) ~ 0.2V (Çok düşük) | 2N2222, BC547, TIP41C, 2SC5200 | B-C: 0.650V / B-E: 0.700V / C-E: OL | C-E arası kısa devre (0.000V) veya aşırı ısınma |
| JFET (N & P Kanal) | Gerilim Kontrollü (Ters Kutuplu Vgs) | Çok Yüksek (>100MΩ) | Orta / Hızlı | Kanal Direnci Rds(on) | 2N5457, J201, BF245, 2N5560 | G-S diyot: 0.650V / D-S direnç: 50-300Ω | Gate sızıntısı sonucu sinyalde distorsiyon / ses kesilmesi |
| MOSFET (N & P Kanal) | Gerilim Kontrollü (Oksit Yalıtımlı Vgs) | Aşırı Yüksek (>10^12 Ω) | Çok Hızlı (MHz seviyesi) | Rds(on) mΩ seviyesinde (Çok düşük kayıp) | IRFZ44N, IRF540N, 2N7002, IRF4905 | S-D diyot: 0.500V / G-D: OL / G-S: OL | Gate oksit delinmesi (G-S kısa devre), anakart tetik almama |
| IGBT (Hibrit Güç) | Gerilim Kontrollü (MOSFET Gate) | Çok Yüksek (>10^9 Ω) | Orta / Hızlı (10-100 kHz) | Vce(sat) ~ 1.5V – 2.5V (Yüksek gerilimde düşük) | FGA25N120, IKW40N120H3, FGH40N60SFD | E-C dahili diyot: 0.450V / G-C: OL / G-E: OL | G-C-E tamamen kısa devre (sigorta attırma, patlama) |
| UJT (Tek Eklemli) | Gerilim Eşikli (Emitör Vp Değeri) | Yüksek (İletim öncesi) | Darbe Hızı (Mikrosaniye) | Çukur Gerilimi (Vv) | 2N2646, 2N2647, 2N4870, 2N4871 | B1-B2 arası: 4kΩ – 9kΩ / E-B1 diyot: 0.650V | Darbe üretememe, Triyak/SCR tetiklememe, motor dönmeme |
| Darlington Çifti | Akım Kontrollü (Mikroamper Base) | Orta / Yüksek | Orta (Depolama süresi uzun) | Vce(sat) ~ 1.5V – 2.0V (Yüksek ısı) | TIP122, TIP142, MJ11032, BD679 | B-E: 1.200V – 1.400V (Çift PN eklem) / C-E: OL | Aşırı ısınma kaynaklı termal arıza, çıkışın sürekli açık kalması |
| Fototransistör | Optik Işık Şiddeti (Lux / Lümen) | Işığa Bağımlı Değişken | Çok Hızlı (Mikrosaniye) | Vce(sat) ~ 0.3V | PT334-6B, BPW34, SFH309, OPB350 | Karanlıkta: OL / Işıkta: C-E direnci düşer | Telefon arama esnasında ekranın kapanmaması (proximity arızası) |
10. Eğitim ve Teknik Servis Tavsiyesi: Mert Cep Telefonu Tamir Kursu
Transistörler, modern SMD ve BGA anakart mimarisinin temel yapı taşlarıdır. Yalnızca komponent değiştirmek yeterli değildir; devrenin şematiğini okuyabilmek, sinyal osiloskop eğrilerini yorumlayabilmek ve doğru akım analizini yapabilmek profesyonel bir teknisyenin en büyük gücüdür.
📱 Mert Cep Telefonu Tamir Kursu İle Profesyonel Elektronik Uzmanlığı
Laboratuvarımızda birebir mikroskop başında; iPhone, Samsung, Xiaomi ve tüm Android modellerinin güç katları, Buck dönüştürücüler, MOSFET sürücüleri, şarj entegreleri ve katman ayırma (board splitting) teknolojileri kapsamlı olarak öğretilmektedir. Sıfırdan şematik okuma, kısa devre bulma ve mikro lehimleme alanında Türkiye’nin lider eğitim programına katılın.
📊 Referans Voltaj, Parametre ve Ölçüm Tablosu
BJT transistörün aktif iletim bölgesine geçmesi için gereken ileri yön silikon eşik gerilimi (Diyot modu: 0.650V-0.750V).
Transistör tam iletimde (doyumda) iken kollektör-emitör arasındaki artık gerilim düşümü (Kapalıyken OL).
MOSFET kanalının açılması ve akım geçmeye başlaması için kapıya uygulanması gereken gerilim (Diyot modunda OL).
MOSFET iç koruma gövde diyotu ölçümü. 0V kısa devre, ters yönde açık devre (OL) olmalıdır.
IGBT’nin düşük iletim direnciyle tam doyumda iletmesi için gereken nominal kapı sürüş gerilimi.
UJT’nin negatif direnç bölgesine geçerek deşarj darbesi ürettiği tepe tetikleme gerilimi (E-B1 diyot modu: ~650mV).
İki adet seri BJT eklemi sebebiyle oluşan doyum gerilimi (B-E çift eklem diyot modu: 1200mV-1400mV).
Işık almadığı durumda sızıntı akımının sıfıra yakın olduğunu doğrulayan karanlık akım testi.
🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi
Adım 1: Güç Kesme ve Soğuk Ölçüm (Kısa Devre Taraması)
Anakart veya devre kartından enerjiyi tamamen kesin. Multimetreyi sesli diyot moduna alarak BJT’de C-E, MOSFET’te D-S, IGBT’de C-E terminalleri arasını ölçün. Düşük omaj veya 0.000V kısa devre sesi alınıyorsa transistör delinmiştir.
Adım 2: Yarı İletken Eklemlerinin Eşik Gerilimi Doğrulaması
BJT’de B-C ve B-E eklemlerinin 0.6V-0.7V aralığında olduğunu, ters kutuplamada ise ‘OL’ verdiğini doğrulayın. MOSFET’te Source-Drain arası gövde diyotunu (0.45V-0.55V) kontrol edin.
Adım 3: Gate ve Base Yalıtım / Kaçak Testi
MOSFET ve IGBT’lerde Gate bacağı ile diğer tüm bacaklar arasında megohm seviyesinde sonsuz direnç (OL) görülmelidir. Kırmızı prob Gate’de iken herhangi bir voltaj düşümü okunuyorsa oksit tabakası delinmiştir.
Adım 4: Dinamik Tetikleme ve Yük Altında Anahtarlama Testi
Multimetrenin iç pil gerilimiyle MOSFET Gate’ini tetikleyerek Drain-Source arasının iletime geçtiğini ve Gate-Source şaselendiğinde anında yalıtıma döndüğünü gözlemleyin.
Adım 5: Termal Kamera Kontrolü ve Doğru Muadil Değişimi
Akım sınırlamalı DC güç kaynağından voltaj vererek termal kamerada aşırı ısınan komponenti teyit edin. Söküm işleminden sonra PCB padlerini temizleyin, yeni bileşeni lehimlerken aşırı ısıdan kaçının ve soğutucu termal macununu yenileyin.
