Ufs LUN jtag ilişkisi
UFS (Universal Flash Storage), modern akıllı telefonların ana depolama ortamıdır.

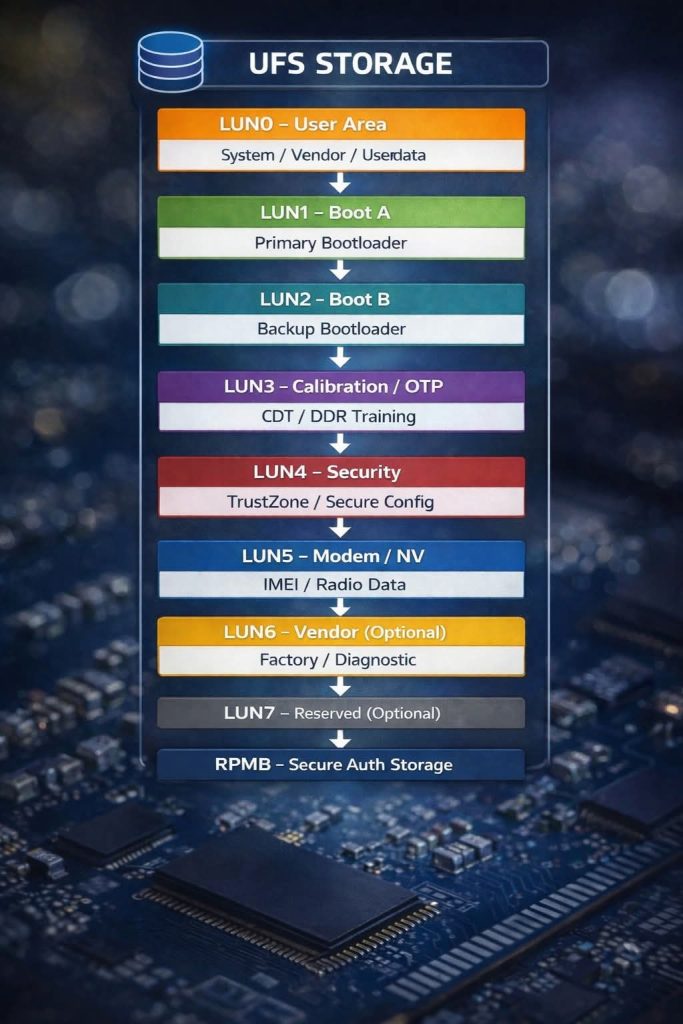

Bir IC UFS’de, hafıza birkaç LUN’a ayrılır (Mantık Birim Numarası).
Her LUN özel bir işlevi vardır.
Cep Telefonu NAND Arızası
Cep Telefonu NAND Arızası: Kapsamlı Teknik Servis Rehberi 2026
Yayın Tarihi: 31 Mayıs 2026 | Son Güncelleme: 31 Mayıs 2026 | Okuma Süresi: 22 dakika
NAND arızası eMMC tamiri UFS depolama voltaj ölçümü chip-off reballing iPhone 9 hatası 4013 hatası depolama entegre telefon açılmıyor bootloop teknik servis
Özet: Bu rehber, cep telefonu tamir atölyelerinde karşılaşılan NAND, eMMC ve UFS depolama entegre arızalarının sistematik teşhisini, voltaj ölçüm protokollerini, yazılımsal kurtarma yöntemlerini ve donanımsal onarım tekniklerini kapsamlı bir şekilde ele almaktadır. Apple iPhone ve Android platformlarında kanıtlanmış teşhis adımları, entegre spesifikasyonları ve onarım başarı kriterleri teknik servis uzmanlarına yönelik olarak derlenmiştir.
İçindekiler
- 1. NAND Depolama Teknolojileri: Temel Kavramlar
- 1.1 NAND Flash Nedir ve Nasıl Çalışır?
- 1.2 eMMC, UFS ve NVMe Arasındaki Farklar
- 1.3 Depolama Entegre Paketleme Tipleri (BGA153, BGA169, BGA254)
- 2. NAND Arızası Belirtileri ve Teşhis Protokolü
- 2.1 Yazılımsal Belirtiler
- 2.2 Donanımsal Belirtiler
- 2.3 Apple Hata Kodları ve NAND İlişkisi
- 2.4 Android Platformunda Teşhis Adımları
- 3. Kritik Voltaj Ölçüm Noktaları ve Değerleri
- 3.1 Güç Yolu Voltajları (PP_BATT_VCC, PP_VCC_MAIN)
- 3.2 Depolama Entegre Besleme Voltajları
- 3.3 Sinyal Yolu Ölçümleri
- 4. Depolama Entegreleri Veritabanı ve Arıza Analizi
- 4.1 eMMC Entegreleri (Samsung, Hynix, Toshiba, Micron)
- 4.2 UFS Entegreleri (Samsung, SK Hynix, Kioxia)
- 4.3 Apple Özel NVMe NAND
- 5. Yazılımsal Çözüm Yöntemleri
- 5.1 DFU Modu ve iTunes/Finder Geri Yükleme (iPhone)
- 5.2 EDL Modu ve Qualcomm Flash Araçları (Android)
- 5.3 Fastboot ve Bootloader Kurtarma
- 5.4 F64 Box, Easy JTAG Plus ve Chip-Off Teknikleri
- 6. Donanımsal Onarım Teknikleri
- 6.1 Reballing İşlemi ve BGA Yenileme
- 6.2 PCB Yolu Tamiri ve Jumper Atma
- 6.3 Entegre Değişimi ve Uyumluluk Kriterleri
- 7. Entegre Değişimi Sonrası Yazılım Yükleme
- 8. Sık Sorulan Sorular ve Servis Notları
- 9. Kaynakça ve Teknik Referanslar
1. NAND Depolama Teknolojileri: Temel Kavramlar
1.1 NAND Flash Nedir ve Nasıl Çalışır?
NAND Flash, cep telefonlarında veri depolama birimi olarak kullanılan temel yarı iletken teknolojisidir. İsim olarak NAND (Not AND) mantık kapısı yapısından türetilmiş olup, hücrelerin seri bağlı olduğu bir mimariye sahiptir. Her bir hücre, yüzer kapı (floating gate) transistörü prensibiyle çalışır ve elektriksel olarak şarjlanarak 0 veya 1 değerini temsil eder.
NAND Flash hafıza hücreleri üç temel tipte sınıflandırılır: SLC (Single-Level Cell) her hücrede 1 bit, MLC (Multi-Level Cell) 2 bit, TLC (Triple-Level Cell) 3 bit ve QLC (Quad-Level Cell) 4 bit depolar. Cep telefonlarında yaygın olarak TLC ve MLC yapılar kullanılır çünkü maliyet-etkinlik oranı daha yüksektir. Ancak bu yapılar daha düşük dayanıklılığa sahiptir ve belirli bir yazma/silme döngüsü sonrasında hücre bozulması (wear-out) yaşanır.
Kritik Bilgi: TLC NAND hücrelerinin tipik dayanıklılığı 1.000 ila 3.000 Program/Erase (P/E) döngüsü arasındadır. Yoğun kullanılan cihazlarda 3-5 yıl sonra hücre bozulması kaçınılmaz hale gelir. Bu durum, özellikle yazılım güncellemesi gibi büyük veri yazma işlemlerinde arıza olarak kendini gösterir.
NAND Flash kontrolcüsü, hücrelerin ömrünü uzatmak amacıyla wear leveling (aşınma dengeleme), bad block management (bozuk blok yönetimi) ve ECC (Error Correction Code) gibi algoritmalar kullanır. Kontrolcü arızalandığında veya yazılımı bozulduğunda, tüm depolama sistemi çalışamaz hale gelir.
1.2 eMMC, UFS ve NVMe Arasındaki Farklar
Cep telefonu depolama entegreleri, arayüz protokolüne göre üç ana kategoriye ayrılır. Her birinin mimarisi, performans karakteristikleri ve arıza modelleri farklıdır.
| Özellik | eMMC (embedded MultiMediaCard) | UFS (Universal Flash Storage) | NVMe (Apple Özel) |
|---|---|---|---|
| Arayüz | 8-bit paralel, half-duplex | M-PHY seri, full-duplex | PCIe tabanlı, NVMe protokolü |
| Maks. Hız | HS400: 400 MB/s | UFS 3.1: 2.100 MB/s | iPhone 15 Pro: ~3.000 MB/s |
| Komut Yapısı | CMD, tek komut kuyruğu | SCSI komutları, çoklu kuyruk | NVMe komut kuyruğu |
| Tipik Arıza | Wear-out, kontrolcü çöküşü | Link eğitimi hatası, FW uyumsuzluğu | Mantıksal bozulma, güç kesintisi |
| Onarım Kolaylığı | Chip-off mümkün (JEDEC standardı) | Chip-off mümkün (BGA standardı) | Chip-off mümkün değil (Secure Enclave) |
| Kullanım Dönemi | 2010-2018 (giriş seviyesi 2020+) | 2017-günümüz | iPhone 6s ve sonrası |
eMMC entegrelerinde NAND hücreleri ve kontrolcü tek bir paket içinde yer alır. UFS entegrelerinde ise daha gelişmiş bir kontrolcü mimarisi kullanılır ve WriteBooster, HPB (Host Performance Booster) gibi performans artırıcı özellikler bulunur. Apple’ın NVMe tabanlı özel NAND yapısı ise SoC ile doğrudan entegredir ve Secure Enclave güvenlik çipiyle birlikte çalışır.
1.3 Depolama Entegre Paketleme Tipleri (BGA153, BGA169, BGA254)
Depolama entegreleri BGA (Ball Grid Array) paketleme teknolojisiyle üretilir. Paket tipi, entegrenin fiziksel boyutlarını, pin sayısını ve lehimleme yöntemini belirler. Yanlış paket tipi seçimi, anakart üzerinde kısa devre veya bağlantı kopukluğuna yol açar.
| Paket Tipi | Pin Sayısı | Boyut (mm) | Kullanım Alanı | Örnek Entegre |
|---|---|---|---|---|
| BGA153 | 153 pin | 11.5 x 13.0 | eMMC 4.5/5.0/5.1 (16-64GB) | Samsung K9PGD8U7A, KLMAG1JETD |
| BGA169 | 169 pin | 12.0 x 16.0 | eMMC 5.1 (64-128GB) | Hynix H26M64002BNR |
| BGA254 | 254 pin | 11.5 x 13.0 | UFS 2.1/3.0/3.1 | SK Hynix H9HQ21AFAMMAER |
| Özel (Apple) | Değişken | SoC entegre | iPhone NVMe NAND | Apple NAND (proprietary) |
Servis Uyarısı: Entegre değişimi yapılırken mutlaka orijinal kapasite ve paket tipi korunmalıdır. Düşük kapasiteli entegre yüksek kapasiteli yazılımı kaldıramaz; farklı paket tipi ise anakart delik dizilimi uyumsuzluğuna yol açar. JEDEC standardına uygun olmayan entegreler boot sorununa neden olur.
2. NAND Arızası Belirtileri ve Teşhis Protokolü
2.1 Yazılımsal Belirtiler
NAND arızasının yazılımsal belirtileri, kullanıcı tarafından kolayca fark edilebilen ve genellikle yazılım yenileme ile çözülebilen semptomlardır. Ancak bu belirtilerin altında yatan nedenin donanımsal olabileceği unutulmamalıdır.
iPhone Platformunda Yazılımsal Belirtiler
- “Connect to iTunes” döngüsü (Recovery Mode)
- DFU moduna geçişte başarısızlık
- Yazılım güncellemesi sırasında donma (%80-%90 aralığı)
- Uygulama yüklenirken beklenmedik kapanma
- Kamera uygulaması açılmama veya çökme
- Ayarlar menüsünde depolama bilgisi gösterilmemesi
- iCloud yedekleme hatası
Android Platformunda Yazılımsal Belirtiler
- “No internal storage” veya “Depolama hatası” uyarısı
- Bootloop (sürekli yeniden başlama döngüsü)
- Uygulama donması ve “Uygulama durduruldu” hatası
- Yavaş sistem performansı ve açılış gecikmesi
- Fotoğraf/video kaydedilememe
- Fabrika ayarlarına sıfırlama sonrası hata devamı
- Fastboot modunda “data” bölümü okunamama
2.2 Donanımsal Belirtiler
Donanımsal NAND arızaları, yazılım müdahalesiyle çözülemeyen ve fiziksel onarım gerektiren durumlardır. Bu belirtiler genellikle anakart seviyesinde voltaj ölçümü ve sinyal takibi ile teşhis edilir.
| Belirti | Olası Donanımsal Neden | Teşhis Yöntemi | Öncelik |
|---|---|---|---|
| Telefon hiç tepki vermiyor (tam ölü) | PP_VCC_MAIN kopukluğu, PMIC arızası, NAND güç yolu kısa devre | Multimetre ile PP_BATT_VCC ve PP_VCC_MAIN ölçümü | KRİTİK |
| Titreşim var ama logo gelmiyor | NAND boot bölümü bozuk, SoC-NAND bağlantı kopukluğu | Osiloskop ile AP_TO_NAND_RESET_L sinyali kontrolü | YÜKSEK |
| Apple logosunda takılı kalma | NAND hücre bozulması, baseband-NAND uyumsuzluğu | iTunes hata kodu kontrolü, NAND voltaj ölçümü | ORTA |
| Yazılım güncellemesi %80’de hata | Baseband çip arızası, NAND-CPU bağlantı kopukluğu | Hata kodu analizi, baseband direnci ölçümü | ORTA |
| “Depolama dolu” uyarısı (boş alan varken) | NAND bad block artışı, wear-out | F64Box / Easy JTAG ile sağlık raporu | DÜŞÜK |
| Isınma şarj sırasında | NAND iç kısa devre, PMIC aşırı akım çekimi | Termal kamera, akım tüketim ölçümü | YÜKSEK |
2.3 Apple Hata Kodları ve NAND İlişkisi
Apple cihazlarında iTunes/Finder üzerinden geri yükleme sırasında alınan hata kodları, arızanın kaynağını hızla belirlemede kritik öneme sahiptir. Aşağıdaki hata kodları doğrudan veya dolaylı olarak NAND/depolama arızasına işaret eder.
| Hata Kodu | Açıklama | Olası Neden | Çözüm Önerisi |
|---|---|---|---|
9 |
Hard disk, çip veya CPU sorunu; kırık board | NAND flash, CPU, anakart hasarı | Hard disk değişimi, CPU kontrolü, anakart onarımı |
40 |
Restore recovery modunda seri numarası bulunamıyor. CPU hard diski tanımıyor. | NAND-CPU bağlantı kopukluğu, hava lehimlenmesi | Önce hard disk değişilmeli, direnç ölçümü yapılmalı |
4013 |
6S sonrası modellerde baseband güç kaynağı veya hard disk arızası | Baseband güç kaynağı, NAND flash | Baseband indüktansları kontrol edilmeli |
4014 |
Üst CPU veya ölü batarya, USB hava lehimlenmesi | CPU, batarya, USB bağlantısı | Batarya değişimi, USB lehim kontrolü |
4005 |
Yazılım çıkarıldıktan sonra telefon hazırlanırken hata. CPU I2C veri yolu. | CPU I2C hattı, hard disk güç kaynağı | CPU çalışma koşulları kontrol edilmeli |
2009, 21, 23 |
Batarya veya veri hattı sorunu | Batarya arızası, veri hattı kopukluğu | Batarya değişimi, veri hattı kontrolü |
53 |
Baseband ve CPU eşleşmiyor. Farklı anakart değişimi sonrası da görülebilir. | Baseband-CPU uyumsuzluğu, Touch ID eşleşme hatası | Orijinal eşleşmiş parçalar kullanılmalı |
iPhone 9 Hatası Özel Durum: iPhone’da 9 hatası, NAND hafıza entegresinin fiziksel arızalandığının en net göstergesidir. Yeni bir iOS yazılımı atılsa dahi hata devam eder ve ana ekran asla açılmaz. Bu durumda tek çözüm NAND değişimidir. NAND değişimi sonrası yedeği olmayan tüm veriler kaybolur, ancak cihaz tekrar çalışır hale gelir.
2.4 Android Platformunda Teşhis Adımları
Android cihazlarda NAND arızası teşhisi, platformun açık yapısı sayesinde daha fazla tanısal araç kullanılarak yapılabilir. Aşağıdaki protokol, teknik servis atölyelerinde kanıtlanmış bir sırayı yansıtır.
- Görsel İnceleme: Anakart üzerinde su hasarı, yanık izi, konnektör hasarı veya entegre çevresinde korozyon olup olmadığını kontrol edin. Güncelleme öncesi düşme veya nem maruziyeti anamnezi alın.
- Güç Testi: Multimetre ile batarya voltajını ölçün.
PP_BATT_VCC≥ 3,5V olmalıdır. Şarj adaptörüne bağlıyken akım tüketimini gözlemleyin: 0mA = güç yolu kopuk; yüksek akım = kısa devre. - Zorunlu Yeniden Başlatma: Güç + Ses Kıs tuş kombinasyonu veya donanımsal reset deliği ile zorunlu yeniden başlatmayı deneyin.
- Flash Modu Kontrolü (Fastboot): USB bağlantısıyla fastboot/download moduna girişi deneyin. PC tarafında tanıma oluyorsa sorun yazılım katmanındadır.
- EDL Modu: Fastboot çalışmıyorsa, Qualcomm cihazlar için EDL test noktasına bağlanarak donanım seviyesinde erişim sağlayın.
- eMMC/UFS Sağlık Testi: F64 Box veya Easy JTAG Plus ile depolama entegresini doğrudan okuyun. Read/Write testi ve sağlık raporu alın.
- CPU / Donanım Isı Kontrolü: Termal kamera veya ısıya duyarlı etiket ile SoC ve PMIC bölgelerinde anormal ısılanma var mı kontrol edin.
- Son Aşama: Tüm adımlar başarısızsa depolama entegresinin kullanım ömrünü tükettiği düşünülmeli ve entegre değişimi planlanmalıdır.
Teşhis İpucu: USB bağlantısında cihazın PC tarafında tanınıp tanınmadığı, arızanın yazılım mı yoksa donanım mı kaynaklı olduğunu hızla ayırt eder. Tanınma = yazılım sorunu; tanınmama = güç yolu veya depolama entegresi sorunu.
3. Kritik Voltaj Ölçüm Noktaları ve Değerleri
3.1 Güç Yolu Voltajları (PP_BATT_VCC, PP_VCC_MAIN)
Güç yolu analizi, NAND arızası teşhisindeki ilk ve en kritik adımdır. Cihazın güç alıp almadığını, güç yönetim entegresinin (PMIC) doğru çalışıp çalışmadığını ve depolama entegresine ulaşan voltajın yeterli olup olmadığını belirler.
BATARYA (+) → PP_BATT_VCC → Güç MOSFET → PP_VCC_MAIN → PMIC (PM8998 / S2MPS22 / DA9090) → LDO / DCDC Çıkışları → SoC / eMMC / UFS / RAM
| Sinyal Adı | Türkçe Anlamı | Kategori | Normal Değer | Ölçüm Yöntemi | Arıza Anlamı |
|---|---|---|---|---|---|
PP_BATT_VCC |
Batarya Güç Besleme Voltajı | Güç / Batarya | 3.5V – 4.35V | Multimetre DC ölçüm | 0V = güç yolu kopuk; <3.5V = batarya değişimi |
PP_VCC_MAIN |
Ana Güç Besleme Voltajı (MOSFET çıkışı) | Güç / Ana Hat | 3.7V – 4.2V | Multimetre DC ölçüm | Düşük voltaj = MOSFET hasarı; 0V = MOSFET açık |
PMU_RESET_IN |
Güç Yönetimi Reset Girişi | Güç Yönetimi | 1.8V pik | Osiloskop darbe analizi | Yoksa PMIC sıfırlanmıyor; SoC başlatılamaz |
PMIC_RESOUT_L |
Baseband Güç Reset Düşük Seviye Çıkışı | Güç / Baseband | 1.8V LOW aktif | Osiloskop | Yoksa = PMIC arızası; SoC başlatma sinyali kesik |
PP1V2_FCAM_VCORE_CONN |
Ön Kamera Çekirdek Beslemesi 1.2V | Kamera / Güç | 1.2V ±5% | Multimetre | Düşük = LDO arızası; kamera ve sistem başlatma etkilenir |
PP1V8_FCAM_CONN |
Ön Kamera 1.8V Besleme | Kamera / Güç | 1.8V ±5% | Multimetre | Düşük = PMIC LDO çıkış arızası |
3.2 Depolama Entegre Besleme Voltajları
eMMC ve UFS entegreleri, çalışmak için birden fazla voltaj seviyesine ihtiyaç duyar. Bu voltajlar genellikle PMIC üzerindeki LDO (Low Drop-Out) regülatörlerden veya DC-DC dönüştürücülerden sağlanır.
| Voltaj Adı | Değer | Görev | Kaynak | Arıza Etkisi |
|---|---|---|---|---|
| VCCQ (I/O Voltajı) | 1.8V / 3.3V | eMMC/UFS veri yolu beslemesi | PMIC LDO | Veri iletişimi kesilir; cihaz tanınmaz |
| VCC (Çekirdek Voltajı) | 2.7V – 3.6V | NAND hücre dizisi beslemesi | PMIC DCDC | NAND hücreleri çalışmaz; tam ölü |
| VCCQ2 (UFS özel) | 1.2V | UFS M-PHY arayüzü beslemesi | PMIC LDO | UFS link eğitimi başarısız |
| VCCQ1 (eMMC özel) | 1.8V / 3.3V | eMMC CMD/DAT yolu beslemesi | PMIC LDO | eMMC komut iletişimi kesilir |
| VPP (Programlama Voltajı) | 12V (pump içinde) | NAND hücre yazma/silme voltajı | Entegre içi charge pump | Yazma/silme başarısız; read-only mod |
Ölçüm Protokolü: Voltaj ölçümü yapılırken mutlaka batarya bağlı olmalı ve cihaz açık konumda (veya şarja takılı) olmalıdır. Bataryasız ölçümde PMIC koruma moduna geçebilir ve yanlış değerler okunabilir. Osiloskop kullanımında probe ground’u mutlaka AGND (Analog Ground) noktasına bağlayın.
3.3 Sinyal Yolu Ölçümleri
Depolama entegresinin SoC ile olan iletişimi, saat sinyalleri ve reset hatları üzerinden gerçekleşir. Bu sinyallerin osiloskop ile kontrol edilmesi, bağlantı bütünlüğünü doğrular.
| Sinyal Adı | Türkçe Anlamı | Kategori | Frekans/Değer | Ölçüm Yöntemi |
|---|---|---|---|---|
AP_TO_NAND_RESET_L |
Ana İşlemciden Depolamaya Reset | Depolama / PCIE | LOW aktif (0V = reset) | Osiloskop veya multimetre |
PCIE_AP_TO_NAND_REFCLK_P |
Ana İşlemciden Hard Disk PCIE Arayüzüne Referans Saat | Depolama / PCIE | 100 MHz diferansiyel | Osiloskop diferansiyel ölçüm |
PCIE_AP_TO_NAND_RESET_L |
Ana İşlemciden Hard Disk PCIE Arayüzüne Reset | Depolama / PCIE | LOW aktif | Osiloskop |
SLEEP_CLK |
Uyku Saati / Ana Konuşma Sinyali | Baseband / Saat | 32.768 kHz | Osiloskop frekans ölçümü |
XTAL_19P2M_OUT |
19.2MHz Saat Sinyal Çıkışı | Saat / Osilatör | 19.2 MHz | Osiloskop frekans ölçümü |
I2C_AP_TO_CODEC_SCLK |
Ana İşlemciden Ses Kodlayıcı SPI’sine Saat Sinyali | Ses / SPI | 400 kHz – 3.4 MHz | Osiloskop |
4. Depolama Entegreleri Veritabanı ve Arıza Analizi
4.1 eMMC Entegreleri (Samsung, Hynix, Toshiba, Micron)
eMMC entegreleri, giriş ve orta segment cep telefonlarında yaygın olarak kullanılır. Aşağıdaki tablo, servis pratiğinde en sık karşılaşılan eMMC entegrelerinin teknik özelliklerini, arıza belirtilerini ve çözüm yöntemlerini içerir.
| Entegre / IC Adı | Standart | Kapasite | Arıza Belirtileri | Olası Arıza Nedeni | Çözüm Yöntemi | Kullanılan Cihazlar |
|---|---|---|---|---|---|---|
| Samsung K9PGD8U7A | eMMC 4.5 | 16-32GB TLC | Telefon açılmıyor, yavaş boot, depolama hatası | NAND hücre bozulması, aşırı yazma, voltaj dalgalanması | NAND programlama aracı ile yeniden yazma; chip-off veri kurtarma | Galaxy S3, Note 2, Xperia Z |
| Samsung KLMAG1JETD | eMMC 5.1 | 32-64GB MLC | “No internal storage” hatası, yavaşlama | Write wear-out, termal baskı | eMMC programlama; alternatif: NAND değişimi | Galaxy A5 2016, J7 Prime |
| Toshiba THGAF4G8D4HBAIR | eMMC 4.5 | 4-8GB SLC | Yavaş sistem, bellek hataları | Wear leveling başarısız | eMMC flashing | Huawei Honor 3C, Lenovo A2010 |
| Hynix H26M64002BNR | eMMC 5.0 | 64GB TLC | Boot döngüsü, kısmi depolama | Kontrol yazılımı çöküşü | Yazılım flash; chip-off | Redmi Note 3, Moto G3 |
| Micron MTFC64GAPALBH | eMMC 5.1 | 64GB 3D NAND | Depolama kilitlenmesi | Kontrol çipi sorunu | Chip-off ve yeniden yazma | Moto G Fast, Nokia 5.3 |
| Western Digital SDINBDG4-64G | eMMC 5.1 | 64GB MLC | eMMC hata kodu 0x110 | Düşük voltaj | Güç hattı ölçümü; eMMC değişimi | Redmi 5A, Galaxy A10 |
4.2 UFS Entegreleri (Samsung, SK Hynix, Kioxia)
UFS entegreleri, amiral gemisi ve üst segment cihazlarda kullanılan yüksek performanslı depolama çözümleridir. Link eğitimi (link training) ve firmware uyumluluğu, eMMC’ye göre daha karmaşık arıza modellerine yol açar.
| Entegre / IC Adı | Standart | Kapasite | Arıza Belirtileri | Olası Arıza Nedeni | Çözüm Yöntemi | Kullanılan Cihazlar |
|---|---|---|---|---|---|---|
| SK Hynix H9HQ21AFAMMAER | UFS 2.1 | 64-128GB TLC | Uygulama donması, depolama erişim hatası | UFS link eğitimi başarısız | UFS programlama aracı; reballing; flash yenileme | Galaxy S8, Pixel 2, OnePlus 5 |
| Samsung KLUFG8RHDE | UFS 2.1 | 128-256GB V-NAND | Yavaş random read, veri bozulması | Yüksek sıcaklık wear | UFS yazılımı flashing | Galaxy Note 8, S8+ |
| Samsung KLUEG8UHDB | UFS 3.0 | 128-256GB V-NAND | Yavaş 5G indirme tamponu | UFS link hızı düşük | FW güncelleme; PCB yolu kontrolü | Galaxy S10, Note 10 |
| Samsung KLUEG4RHEB | UFS 3.1 | 256-512GB V-NAND | WriteBooster devreye girmiyor | HPB FW uyumsuzluğu | FW güncelleme | Galaxy S20 Ultra, Note 20 Ultra |
| Kioxia THGJFG8D2LLAYL | UFS 2.2 | 128GB BiCS NAND | Veri okuma gecikmesi | Link hız müzakeresi başarısız | FW + yol tamiri | OPPO Find X2, Vivo X50 Pro |
4.3 Apple Özel NVMe NAND
Apple cihazlarında kullanılan NVMe tabanlı özel NAND yapısı, SoC ile doğrudan entegredir ve Secure Enclave güvenlik çipiyle birlikte çalışır. Bu yapı, chip-off veri kurtarma yöntemini imkansız kılar.
Apple NAND (Proprietary NVMe)
Görev: Özel NVMe tabanlı; 3D TLC; SoC ile entegre
Arıza Belirtileri: “Connect to iTunes”, dış depolama görünmüyor
Olası Arıza Nedeni: Mantıksal bozulma, güç kesintisi
Çözüm Yöntemi: DFU restore; chip-off mümkün değil (Secure Enclave)
Kullanılan Cihazlar: iPhone 6s ve üzeri tüm modeller
Dönem: NVMe — 2015+
Kritik Uyarı: Apple cihazlarında NAND değişimi sonrası, yeni entegre üzerine orijinal seri numarası (SN), IMEI, WiFi MAC adresi ve biyometrik verilerin yazılması gerekir. Bu işlem olmadan Face ID, Touch ID ve iCloud aktivasyonu çalışmaz. NAND değişimi Apple yetkili servisleri dışında tam fonksiyonellik sağlamayabilir.
5. Yazılımsal Çözüm Yöntemleri
5.1 DFU Modu ve iTunes/Finder Geri Yükleme (iPhone)
Device Firmware Upgrade (DFU) modu, Apple cihazlarının en derin yazılım kurtarma modudur. Bootloader ve işletim sistemi tamamen çalışmıyor olsa dahi donanım seviyesinde firmware yazmayı sağlar.
iPhone 8 ve Sonrası DFU Modu
- iPhone’u bilgisayara bağlayın (iTunes/Finder açık)
- Volume Up tuşuna hızlıca basıp bırakın
- Volume Down tuşuna hızlıca basıp bırakın
- Side (Güç) tuşunu 8 saniye basılı tutun
- Side tuşunu basılı tutarken Volume Down tuşunu da 5 saniye basılı tutun
- Side tuşunu bırakın, Volume Down’u 10 saniye daha tutun
- Ekran tamamen siyah kalacak; iTunes “recovery mode” uyarısı verecek
iPhone 7/7 Plus DFU Modu
- iPhone’u bilgisayara bağlayın
- Güç + Volume Down tuşlarına aynı anda basın
- 8 saniye sonra Güç tuşunu bırakın
- Volume Down tuşunu 10 saniye daha basılı tutun
- Ekran siyah kalacak; iTunes tanıyacak
DFU Başarı Kriteri: Ekran tamamen siyah olmalıdır (Apple logosu görünmemeli). iTunes/Finder “Bir iPhone kurtarma modunda algılandı” mesajı vermelidir. DFU modunda cihazın ekranı hiçbir şey göstermez; bu, normal recovery modundan ayırt edici özelliğidir.
5.2 EDL Modu ve Qualcomm Flash Araçları (Android)
Emergency Download (EDL) modu, Qualcomm tabanlı Android cihazlarda bootloader ve işletim sistemi tamamen çalışmıyor olsa dahi donanım seviyesinde firmware yazmayı sağlar. EDL moduna geçmek için cihazın test noktalarına (test points) kısa devre yapılması veya özel kablo kullanılması gerekir.
| Araç | Kullanım Alanı | Desteklediği İşlemler | Not |
|---|---|---|---|
| QPST / QFIL | Qualcomm cihazlar | Firmware flash, partition yazma, NV restore | Qualcomm resmi aracı; ücretsiz |
| F64 Box | eMMC/UFS doğrudan erişim | Chip-off okuma/yazma, sağlık test, firmware yenileme | Donanım box gerektirir; ücretli |
| Easy JTAG Plus | eMMC/UFS/ISP | JTAG pinout tespiti, direkt NAND erişimi, bootloader bypass | Z3X ekosistemi; ücretli |
| Octoplus Box | Çoklu platform | Firmware flash, FRP kaldırma, IMEI onarımı | Geniş cihaz desteği; ücretli |
| Chimera Tool | Samsung, Huawei, Xiaomi | Firmware flash, bootloader kilidi, yazılım onarımı | Kredi sistemi; ücretli |
5.3 Fastboot ve Bootloader Kurtarma
Fastboot, Android cihazların bootloader seviyesinde komut almasını sağlayan bir protokoldür. Bootloader hasarsız ancak sistem bölümü bozuksa, fastboot üzerinden partition yenileme yapılabilir.
PC (ADB/Fastboot) → USB VBUS (5V) → USBHS_P/USBS_N → USB Kontrolör (SoC içi) → Bootloader → Fastboot Komut İşleme
Sık Kullanılan Fastboot Komutları:
fastboot devices— Bağlı cihazları listelefastboot flash boot boot.img— Boot partition’ı yenilefastboot flash system system.img— System partition’ı yenilefastboot flash userdata userdata.img— Kullanıcı verilerini sıfırlafastboot erase userdata— Kullanıcı verilerini sil (factory reset)fastboot reboot bootloader— Bootloader’ı yeniden başlatfastboot oem unlock— Bootloader kilidini aç (destekleyen cihazlarda)
Önemli Not: Fastboot komutları partition seviyesinde müdahale içerir. Yanlış komut kullanımı cihazı tamamen kullanılamaz hale getirebilir. Özellikle
fastboot flash komutlarında doğru partition adı ve dosya kullanılmalıdır.5.4 F64 Box, Easy JTAG Plus ve Chip-Off Teknikleri
Yazılım yenileme işlemleri sonuç vermediğinde, depolama entegresine doğrudan erişim gerekebilir. Bu durumda F64 Box veya Easy JTAG Plus gibi donanım araçları kullanılarak entegre üzerinden okuma/yazma işlemleri yapılır.
F64 Box İşlem Adımları
- Cihazı sökün ve anakartı hazırlayın
- eMMC/UFS pinout haritasını belirleyin
- F64 Box adaptörünü entegreye bağlayın
- UFI yazılımında cihaz modelini seçin
- “Read Full Dump” ile tam yedek alın
- “Health Check” ile entegre durumunu kontrol edin
- Gerekirse “Write Full Dump” ile firmware yenileyin
Chip-Off Veri Kurtarma
- Entegreyi anakarttan sıcak hava istasyonu ile sökün
- BGA lehim toplarını temizleyin
- Chip-off soketine entegreyi yerleştirin
- Programlama adaptörü ile doğrudan okuma yapın
- Ham NAND dump’ını analiz edin
- ECC düzeltmesi ve dosya sistemi rekonstrüksiyonu
- Kullanıcı verilerini kurtarın
Chip-Off Sınırlamaları: Apple cihazlarda Secure Enclave ve şifreli depolama nedeniyle chip-off veri kurtarma mümkün değildir. Ayrıca UFS entegrelerinde veri şifrelemesi (hardware encryption) aktifse, ham dump okunamaz durumdadır. Chip-off öncesi cihazın şifreleme durumu mutlaka kontrol edilmelidir.
6. Donanımsal Onarım Teknikleri
6.1 Reballing İşlemi ve BGA Yenileme
Reballing, BGA (Ball Grid Array) paketlemeli entegrelerde zaman içinde yorulan, mikro çatlaklar oluşan veya düzensiz ısı döngüleri nedeniyle bağlantı kopukluğu gelişen lehim noktalarının yenilenmesi işlemidir. NAND, eMMC, UFS, PMIC ve SoC entegreleri için sıklıkla uygulanır.
| İşlem Adımı | Kullanılan Ekipman | Sıcaklık Profili | Kritik Nokta |
|---|---|---|---|
| Entegre Sökümü | IR Rework İstasyonu (Jovy RE-8500, Atten AT8502D) | Ön ısıtma: 150°C; Hedef: 220-245°C | PCB warpage kontrolü; komşu komponent koruma |
| Pad Temizliği | Lehim emici fitil, flux, IPA (%99 izopropil alkol) | Oda sıcaklığı | PCB pad hasarı oluşturmama; tam temizlik |
| BGA Stencil Uygulama | Entegre özel BGA stencil, lehim pastası (Sn63/Pb37 veya SAC305) | Oda sıcaklığı | Stencil hizalaması; pasta miktarı kontrolü |
| Yeniden Lehimleme | IR Rework İstasyonu, termal profil | Ramp: 1-3°C/sn; Soak: 150-180°C; Peak: 245°C | Oksidasyon önleme (N2 atmosferi tercih); X-ray kontrolü |
| Kalite Kontrol | X-ray cihazı, AOI (Automated Optical Inspection) | Oda sıcaklığı | Bride, void, misalignment tespiti |
Reballing Başarı Kriterleri: X-ray görüntülemede lehim toplarında bridge (köprü) oluşmamalı, void (boşluk) oranı %25’in altında olmalı ve entegre hizalaması ±0.05mm tolerans içinde olmalıdır. Reballing sonrası cihazın ilk açılışında termal kamera ile entegre sıcaklığı izlenmelidir.
6.2 PCB Yolu Tamiri ve Jumper Atma
Güncelleme sonrası ölü telefon arızasına eşlik eden fiziksel hasar (düşme, su) veya üretim hatası nedeniyle bakır yolun (trace) kopmuş ya da yıpranmış olabileceği durumlar mevcuttur. Kritik sinyal yollarında kopukluk tespit edildiğinde onarım yapılır.
Kritik Yollar ve Onarım Yöntemleri:
AP_TO_NAND_RESET_L— 0.1mm bakır tel jumper hattı (köprü) çekilirPP_VCC_MAIN— Yüksek akım taşıyan yol; kalın bakır tel (0.2mm) kullanılırPCIE_AP_TO_NAND_REFCLK_P/N— Diferansiyel sinyal; eş uzunlukta çift jumperI2C hatları (SDA/SCL)— İletken boya veya ince jumper teliMIPI hatları— Yüksek hızlı sinyal; jumper önerilmez; yol tamir levhacığı (trace repair patch) kullanılır
Jumper Atma Kuralları: Jumper teller mümkün olduğunca kısa olmalıdır. Yüksek frekanslı sinyallerde (MIPI, PCIe) jumper kullanımı sinyal bütünlüğünü bozabilir; bu durumlarda PCB delikten delikeye (via-to-via) yol tamiri tercih edilmelidir. Jumper sonrası multimetre ile süreklilik (continuity) ve yalıtım (isolation) testi yapılmalıdır.
6.3 Entegre Değişimi ve Uyumluluk Kriterleri
Reballing işlemine rağmen entegre sağlıklı çalışmıyorsa ya da NAND hücre hasar oranı geri dönülemez düzeydeyse komple entegre değişimi gerekir. Entegre değişiminde aşağıdaki uyumluluk kriterleri mutlaka sağlanmalıdır.
| Uyumluluk Kriteri | Açıklama | Uyumsuzluk Sonucu |
|---|---|---|
| Kapasite Eşleşmesi | Yeni entegre, orijinal kapasiteye eşit veya daha büyük olmalı | Düşük kapasite = yazılım sığmama; boot hatası |
| Paket Tipi (BGA) | BGA153, BGA169, BGA254 gibi pin dizilimi aynı olmalı | Farklı paket = anakart delik uyumsuzluğu; kısa devre |
| Protokol Standardı | eMMC 5.1 yerine eMMC 5.1; UFS 3.1 yerine UFS 3.1 | Protokol farkı = SoC tanımama; boot hatası |
| Üretici Firmware | Aynı üretici veya uyumlu firmware sürümü | Firmware uyumsuzluğu = performans düşüklüğü; stabilite sorunu |
| Voltaj Seviyeleri | VCC, VCCQ, VCCQ2 voltajları aynı olmalı | Voltaj farkı = entegre hasarı; anakart kısa devre |
7. Entegre Değişimi Sonrası Yazılım Yükleme
Donanımsal onarım tamamlandıktan sonra cihazın orijinal firmware ile başlayabilmesi için yazılım yükleme işlemi yapılmalıdır. Bu süreç, entegre tipine ve platforma göre değişiklik gösterir.
Android Cihazlarda İşlem Akışı
- Yeni eMMC/UFS entegresini anakarta lehimleyin
- F64 Box veya Easy JTAG ile entegreyi doğrudan bağlayın
- Bootloader ve partition tablosunu yazın
- Factory firmware (full ROM) yükleyin
- NV/Radio bölümlerini orijinal değerlere ayarlayın
- IMEI ve MAC adreslerini yazın (yasal çerçevede)
- Cihazı ilk açılış için hazırlayın
iPhone Cihazlarda İşlem Akışı
- Yeni NAND entegresini anakarta lehimleyin
- NAND programlama aracı ile seri numarası yazın
- WiFi/BT MAC adreslerini yazın
- Region bilgilerini yapılandırın
- DFU moduna alın ve iTunes/Finder ile geri yükleyin
- Aktivasyon kilidi kontrolü yapın
- Biyometrik sensör eşleştirmesini kontrol edin
Onarım Başarı Kriterleri: Onarım sonrası cihazın orijinal firmware ile tam olarak başlayabilmesi, depolama kapasitesinin doğru görünmesi ve güncelleme döngüsünü sorunsuz tamamlayabilmesi başarılı onarımın göstergesidir. Onarım sonrasında bir yazılım güncellemesi daha çalıştırılarak entegrenin dayanımı doğrulanmalıdır.
8. Sık Sorulan Sorular ve Servis Notları
Soru 1: Güncelleme sonrası telefon neden tamamen ölü kalıyor?
Güncelleme sırasında batarya bitmesi, bozuk firmware paketi, eMMC/UFS depolama hasarı veya yazılım flash döngüsünün kesilmesi telefonu yanıtsız bırakabilir. PMIC güç yolu kontrolü ve firmware yeniden yazma ilk adım olmalıdır. PP_BATT_VCC’nin 3.5V altında olması, güncelleme sırasında entegrenin koruma moduna geçmesine ve yazma tamponunun kaybolmasına neden olur.
Soru 2: Logo gelmiyor ama telefon titreşiyor — bu ne anlama geliyor?
Titreşim varsa telefon PMIC düzeyinde güç alıyor demektir. Logo gelmemesi boot/sistem dosyalarının hasar gördüğüne ya da eMMC/UFS entegresinin arızalı olduğuna işaret eder. Fastboot veya EDL moduna girişi deneyin; başarılıysa yazılım flash yeterli olabilir. Başarısızsa AP_TO_NAND_RESET_L sinyalini osiloskop ile kontrol edin.
Soru 3: eMMC mi UFS mi güncelleme arızasına daha yatkın?
eMMC 4.5/5.1 entegrelerinde wear-out ve voltaj dalgalanmalarına bağlı hücre bozulması daha sık görülür. Samsung K9PGD8U7A (eMMC 4.5) ve KLMAG1JETD (eMMC 5.1) serisi entegrelerde bu tablo özellikle sık raporlanmaktadır. UFS 2.1/3.0/3.1 entegreleri daha dayanıklı olmakla birlikte link eğitimi hatası ve HPB FW uyumsuzlukları ölü telefon arızasına yol açabilir. Her iki türde de güncelleme sırasında kesintisiz güç şarttır.
Soru 4: Güncelleme sonrası bootloop — yazılım mı, donanım mı?
Bootloop çoğunlukla yazılım kaynaklıdır. Önce flash modu üzerinden firmware yenilemeyi deneyin. Başarısız olursa, eMMC/UFS sağlık testine geçin. Depolama entegresi yazılabiliyorsa sorun yazılım; yazılamıyorsa donanım hasarı söz konusudur. F64 Box ile “Health Check” yapılması bu ayrımı netleştirir.
Soru 5: Apple iPhone güncelleme sonrası ölü kaldı, ne yapmalıyım?
DFU moduna alın: iPhone 8 ve sonrası için önce Vol+, sonra Vol-, ardından güç tuşunu 8 saniye basılı tutup Vol+ ve Vol-‘u bırakın, güç tuşu 5 saniye daha basılı kalsın. iTunes/Finder’da “Geri Yükle”yi seçin. Başarısız olursa, batarya voltajını ve PP_VCC_MAIN hattını ölçün. Hata kodu 9, 4013 veya 4014 alınıyorsa NAND veya CPU arızası şüphesi vardır.
Soru 6: Güncelleme sırasında cihaz kapandı, veri kurtarılabilir mi?
eMMC/UFS entegresi fiziksel olarak hasarlı değilse, yazılım yenileme ile cihaz kurtarılabilir ve mevcut kullanıcı verilerine erişilebilir. Ancak entegrenin ciddi wear-out yaşamışsa ya da yazma tamponu bozulmuşsa veri kaybı yaşanabilir. Bu durumda profesyonel chip-off veri kurtarma yöntemi değerlendirilebilir; ancak Apple cihazlarda Secure Enclave nedeniyle bu yöntem uygulanamaz.
9. Kaynakça ve Teknik Referanslar
Bu rehberde kullanılan teknik veriler, aşağıdaki kaynaklardan derlenmiştir:
- Cep Telefonu Entegre Veritabanı — ceptelefonutamirkursu.com (212 entegre kaydı)
- Cep Telefonu Servis Manuel Kısaltmaları — Teknik sinyal ve protokol referansları
- JEDEC eMMC Standardı JESD84-B51 (eMMC 5.1)
- JEDEC UFS Standardı JESD220E (UFS 3.1)
- Apple Device Firmware Upgrade (DFU) Mode Technical Note
- Qualcomm Emergency Download (EDL) Mode Documentation
- Samsung Semiconductor Technical Datasheets (K9PGD8U7A, KLMAG1JETD, KLUEG8UHDB)
- SK Hynix UFS Technical Reference Manual (H9HQ21AFAMMAER)
- Micron eMMC Product Specification (MTFC64GAPALBH)
- Texas Instruments Power Management IC Application Notes
Yasal Uyarı: Bu rehberde anlatılan teknik işlemler, eğitim ve profesyonel teknik servis kullanımı amacıyla hazırlanmıştır. IMEI değişimi, seri numarası manipülasyonu ve yetkisiz yazılım müdahaleleri yasalara aykırı olabilir. Tüm işlemler yasal çerçevede ve cihaz sahibinin bilgisi dahilinde yapılmalıdır.
Cep Telefonu NAND Arızası Teknik Servis Rehberi 2026
Kaynak: ceptelefonutamirkursu.com | Teknik Başvuru Kaynağı
Son Güncelleme: 31 Mayıs 2026
Mert_Egitim
