# USB Type-C 2.0 Pinout Diyagramı ve Cep Telefonu Tamirinde Kullanımı

USB Type-C konektörü, modern akıllı telefonlar, tabletler ve diğer cihazlarda yaygın olarak kullanılan bir bağlantı standardıdır. Bu konektör, ters çevrilebilir yapısı sayesinde kullanıcı dostudur ve hem veri aktarımı hem de şarj için kullanılabilir. Ancak, “Type-C 2.0” ifadesi, USB Type-C konektörünün USB 2.0 protokolü ile kullanıldığı durumları ifade eder. Bu, yüksek hızlı veri aktarımı yerine temel şarj ve veri bağlantısı için optimize edilmiş bir konfigürasyondur. Özellikle cep telefonu tamirinde, şarj portu değişimi sırasında bu pinout diyagramları hayati öneme sahiptir.

Bu makalede, Facebook’ta paylaşılan bir diyagram üzerinden USB Type-C 2.0 pinout’unu inceleyeceğiz. Diyagram, tamir amaçlı kablo bağlantılarını gösteren renkli etiketlerle hazırlanmış. Standart USB Type-C konektörü 24 pine sahip olsa da, USB 2.0 modunda tüm pinler kullanılmaz; genellikle GND, VBUS, D+, D-, CC1/CC2 gibi temel pinler Aşağıda, diyagramdaki pinleri ve işlevlerini açıklayacağız.

USB Type-C Konektörünün Temel Özellikleri
– **Ters Çevrilebilirlik**: Konektörün her iki yönde de takılabilmesi, CC (Configuration Channel) pinleri sayesinde sağlanır. Bu pinler, cihazın yönünü algılar ve bağlantıyı buna göre ayarlar.
– **USB 2.0 Uyumluluğu**: USB 2.0’da maksimum veri hızı 480 Mbps’dir. Yüksek hız için TX/RX pinleri kullanılmaz, bunun yerine D+ ve D- veri pinleri yeterlidir.
– **Güç Dağıtımı**: VBUS pinleri 5V güç sağlar, ancak Power Delivery (PD) ile daha yüksek voltajlar desteklenebilir.
– **Tamirde Kullanım**:Cep telefonu tamirinde, hasarlı şarj portunu değiştirirken bu pinleri anakarta doğru lehimlemek gerekir. Yanlış bağlantı, şarj sorunları veya veri kaybına yol açabilir.

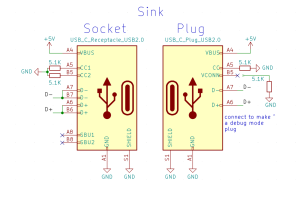

Aşağıdaki diyagram, USB Type-C 2.0 için örnek bir pinout gösterir. Bu, telefon tamirinde sık kullanılan bir konfigürasyondur:

Cep telefonu tamir kursu USB Type-C 2.0 Pinout Diyagramı ve Cep Telefonu Tamirinde Kullanımı

Pinout Ayrıntıları (Diyagrama Göre)

Paylaşılan diyagramda, konektör arka taraftan gösterilmiş ve kablolar renkli etiketlerle belirtilmiş. Sol ve sağ taraflar ayrı ayrı etiketlenmiş. Standart renk kodları şöyle: Siyah (GND), Kırmızı (VBUS), Yeşil (D+), Beyaz/Mavi (D-), Pembe (CC), Mavi (SBU). İşte pinlerin işlevleri:

Sol Taraf Pinleri (Üstten Alta):

  • GND (Siyah): Topraklama pini. Devreyi tamamlar ve gürültüyü önler. Birden fazla GND pini vardır, güç dengesi için.
  • VBUS (Kırmızı): +5V güç kaynağı. Şarj için ana pin.
  • D+ (Yeşil): Veri pozitif sinyali. USB 2.0 veri aktarımı için kullanılır.
  • D- (Açık Mavi): Veri negatif sinyali. D+ ile birlikte diferansiyel veri çifti oluşturur.
  • CC1 (Pembe): Konfigürasyon kanalı 1. Konektörün yönünü belirler.
  • SBU1 (Mavi): Sideband Use 1. Ek modlar için (örneğin, audio veya debug).
  • GND (Siyah): Ek topraklama.
  • VBUS (Kırmızı): Ek güç pini.
  • D+ (Yeşil): Yedek veri pini (ters yön için).

Sağ Taraf Pinleri (Üstten Alta):
– **GND (Siyah)**: Topraklama.
– **NC/ID (Yeşil)**: No Connect veya ID pini. Bazı cihazlarda kimlik tespiti için kullanılır, yoksa boş bırakılır.
– **(Etiketsiz/Siyah)**: Muhtemelen ek GND veya SHIELD.
– **VBUS (Kırmızı)**: Güç pini.
– **SHIELD (Gri)**: Kalkan (ekranlama). Elektromanyetik girişimlere karşı koruma sağlar.
– **GND (Siyah)**: Topraklama.
– **SBU2 (Mavi)**: Sideband Use 2.
– **CC2 (Pembe)**: Konfigürasyon kanalı 2. CC1 ile birlikte yön algılamayı sağlar.
– **D- (Açık Mavi)**: Veri negatif.
– **D+ (Yeşil)**: Veri pozitif.



Not: Diyagram, USB 2.0 için basitleştirilmiş olabilir. Tam USB Type-C’de 24 pin vardır, ancak telefonlarda genellikle 16-18 pin etkin kullanılır.<grok:render card_id=”e59fdc” card_type=”citation_card” type=”render_inline_citation”>
<argument name=”citation_id”>3</argument>
</grok:render> NC/ID pini, bazı Android cihazlarda OTG (On-The-Go) için kullanılır.

Cep Telefonu Tamirinde Pratik İpuçları

  • Port Değişimi: Eski portu sökmeden önce pinleri not alın. Lehimleme sırasında 250-300°C ısı kullanın, aşırı ısı anakarta zarar verebilir.
  • Sorun Giderme: Şarj olmuyorsa VBUS ve GND pinlerini kontrol edin. Veri aktarımı sorununda D+ ve D- pinlerini test edin.
  • Renk Kodları: Tamir kablolarında standart renkler kullanın: Kırmızı (+), Siyah (-), Yeşil/Beyaz (veri).
  • Güvenlik: Kısa devre önlemek için multimetre ile pinleri ölçün. Yanlış bağlantı, cihazı yakabilir.
