Giriş: Mobil Onarımın Gizli Kahramanı

Günümüzde akıllı telefonların karmaşıklaşan yapısı, geleneksel onarım yöntemlerini yetersiz bırakıyor. Özellikle Samsung, Xiaomi ve modern Android cihazlarda kullanılan UFS (Universal Flash Storage) bellekler, fiziksel hasar veya yazılım sorunları yaşadığında standart USB bağlantılarıyla erişilemez hale gelebiliyor. İşte tam bu noktada Z3X EasyJTAG Box devreye giriyor.

Z3X EasyJTAG Box Nedir ve Ne İşe Yarar?

Z3X EasyJTAG Box, mobil cihazların bellek yongalarına doğrudan erişim sağlayan profesyonel bir JTAG programlayıcıdır. Kullandığımız cihazda Firmware 2.53 ve Hardware ver 3 sürümleri aktif. Bu donanım, özellikle eMMC ve UFS belleklerle çalışmak üzere tasarlanmış.

FB IMG 1773059140366 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi
Z3x EasyJTAG
Z3x EasyJTAG
Z3x EasyJTAG

Temel Özellikler:
– JTAG, NAND, eMMC ve UFSx modları arasında geçiş
– Socket bağlantı desteği ile yonga çıkarmadan doğrudan erişim
– HEX Editor ile ham veri düzenleme
– Partisyon yönetimi ve bölümlendirme kontrolü

UFS Bellek Tanımlama ve Bağlantı Süreci

Görsellerde görüldüğü üzere, UFSx sekmesi seçili durumda. Identify UFS Chip butonuna basarak belleği tanımladık. Bağlantı tipi olarak Socket seçeneği kullanılıyor ve UFS Chip Voltage: High ayarı aktif.

Tanımlanan Bellek Özellikleri:

Cihaz Bilgisi:
– Descriptor Length: 89 bytes
– Device Class: Mass Storage
– Device Sub-Class: Non-Bootable
– Protocol: SCSI
– Logical Units: 7 adet
– Well-Known LUs: 4 (REPORT LUNS, UFS Device, Boot, RPMB)

Boot ve Güç Yapılandırması:
– Boot Enable: Boot Feature Enabled
– Initial Power Mode: 0x01
– High Priority LUN: LUN 5

Bu bilgiler, belleğin düşük seviyede nasıl davrandığını anlamamızı sağlıyor. Özellikle Non-Bootable sınıflandırması, cihazın açılış sorunları yaşadığını veya boot partisyonunun hasar gördüğünü işaret edebilir.

WriteBooster ve Gelişmiş UFS Özellikleri

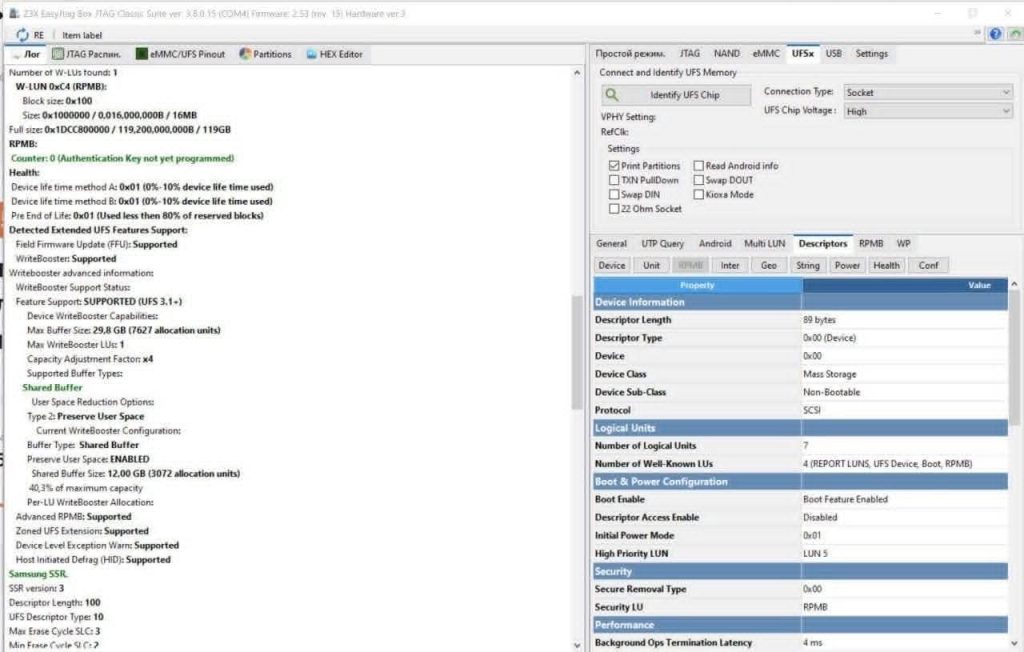

İkinci görselde detaylı olarak görülen WriteBooster teknolojisi, modern UFS 3.1+ belleklerin performansını artıran kritik bir özellik. Ancak veri kurtarma senaryolarında bu özelliklerin nasıl yönetildiği önem taşıyor.

WriteBooster Durumu:
– Feature Support: SUPPORTED (UFS 3.1+)
– Max Buffer Size: 29.8 GB (7627 allocation units)
– Capacity Adjustment Factor: x4
– Shared Buffer Size: 12.00 GB (3072 allocation units)
– Preserve User Space: ENABLED

RPMB (Replay Protected Memory Block) bölümü de dikkat çekici. Görselde Authentication Key not yet programmed uyarısı görülüyor. Bu, cihazın güvenlik anahtarlarının henüz yazılmadığını veya fabrika ayarlarında olduğunu gösteriyor.

RPMB ve Güvenlik Bölümü Yönetimi

W-LUN 0xC4 (RPMB) bölümü 16MB boyutunda ve Counter: 0 değerinde. Bu bölüm, cihazın şifreleme anahtarları, cihaz durumu bilgileri ve DRM lisanslarını saklar. Onarım sürecinde RPMB’nin korunması hayati önem taşır.

Sağlık Durumu Kontrolü:
– Device life time method A: 0x01 (%0-10% kullanım)
– Device life time method B: 0x01 (%0-10% kullanım)
– Pre End of Life: 0x01 (Rezerve blokların %80’inden azı kullanılmış)

Bu değerler, belleğin fiziksel sağlığının oldukça iyi durumda olduğunu gösteriyor. Yani sorun donanımsal değil, muhtemelen yazılımsal veya boot kaynaklı.

HEX Editor ile Ham Veri Erişimi

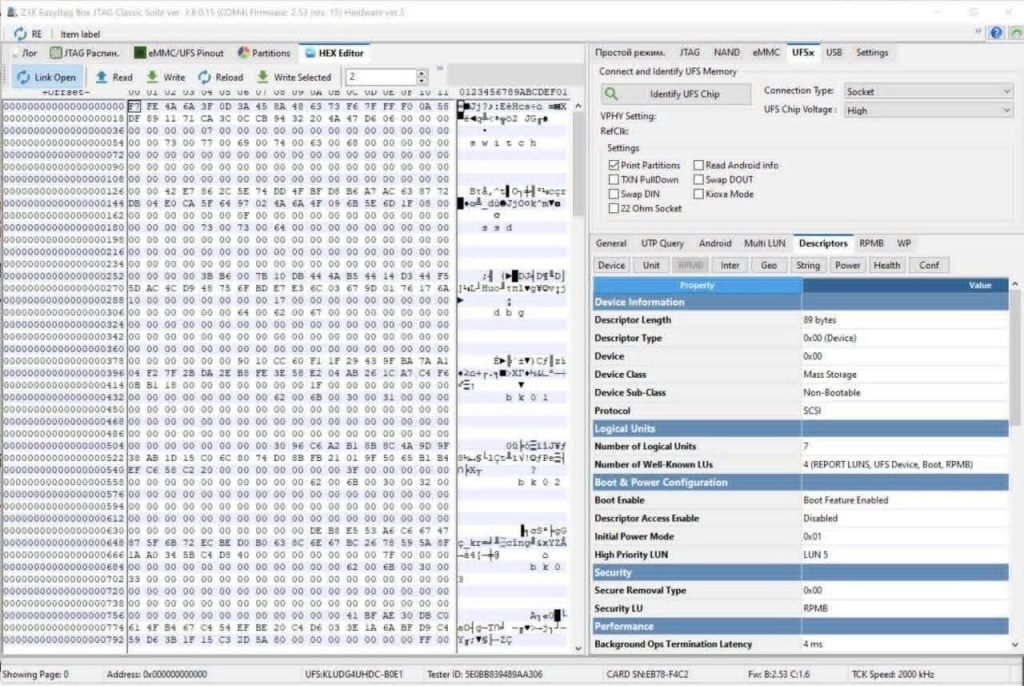

İlk görseldeki HEX Editor ekranı, belleğin ham veri yapısını gösteriyor. Address: 0x000000000000 adresinden başlayarak Page 0 görüntüleniyor. Bu seviyede:

– Bootloader imzaları kontrol edilebilir
– Partition table yapısı incelenebilir
– Corrupt bölümler tespit edilebilir
– Binary düzeltmeler yapılabilir

Pratik Kullanım Senaryoları

Senaryo 1: Bootloop Çözümü
Cihaz sürekli yeniden başlıyorsa, boot partisyonunu Z3X ile yeniden yazabilirsiniz. Partitions sekmesinden boot.img’i seçip Write fonksiyonunu kullanın.

Senaryo 2: FRP Kilidi Kaldırma
Factory Reset Protection kilidi için RPMB bölümünü sıfırlayabilirsiniz. Ancak bu işlem cihaz verilerini silecektir.

Senaryo 3: Tam Bellek Klonlama
Hasarlı belleği yeni bir UFS yongaya klonlamak için Read ve ardından Write işlemlerini kullanın. TCK Speed: 2000 KHz ayarı ile stabil aktarım sağlanır.

Sonuç ve Öneriler

Z3X EasyJTAG Box, modern Android cihazların karmaşık UFS mimarisini anlamak ve müdahale etmek için vazgeçilmez bir araç. Görsellerdeki KLUDG4UHDC-B0E1 model Samsung bellek, 119GB toplam kapasiteye sahip ve WriteBooster destekli.

Teknik servis operatörleri için tavsiyemiz:
1. Her zaman Identify işlemi ile başlayın
2. Health değerlerini kontrol edin
3. RPMB bölümünü yanlışlıkla silmeyin
4. WriteBooster ayarlarını varsayılan tutun
5. İşlem öncesi belleğin tam yedeğini alın

UFS bellek teknolojisi günden güne evriliyor. Z3X EasyJTAG gibi araçlar, bu evrimin gerisinde kalmadan profesyonel onarım hizmeti sunmanızı sağlıyor.
