iPhone 17 Serisi Veri Kurtarma ve Chip Swap

✍️ Yazan: Mert Cep Telefonu Tamir Kursu www.ceptelefonutamirkursu.com

iPhone 17 Serisi Veri Kurtarma ve Chip Swap Rehberi: iPhone 17, 17 Pro, 17 Pro Max ve iPhone Air CNC Donör Anakart Çip Aktarımı

Kategori: iPhone Tamiri & iOS Tarih: 2026-08-29 Okuma Süresi: 50 dk Seviye: Uzman

📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)

Iphone 17 series data recovery Chip swap
Özet & Uzman Notu: Ağır darbeli, yamulmuş, kırık veya sıvı temaslı iPhone 17, iPhone 17 Pro, iPhone 17 Pro Max ve iPhone Air (2025) modellerinde CPU (A19 / A19 Pro), NAND Flash ve Logic EEPROM ile veri kurtarma (Data Recovery); Baseband CPU, Baseband EEPROM, Wi-Fi 7 modülü ve NFC entegrelerinin CNC donör anakart üzerine aktarımıyla tam çalışır hale getirme (Normal Work) mikrolehimleme ve şematik kılavuzu. Yazan: Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com).

iPhone 17 Serisinde Çip Aktarımı (Chip Swap) ve Veri Kurtarmanın Mantığı

Akıllı telefon anakartları yüksekten düşme, ezilme, araç tekeri altında kalma veya derin korozyon gibi yıkıcı fiziksel travmalara maruz kaldığında, çok katmanlı PCB (Printed Circuit Board) içindeki mikro yollar kopar veya iç katmanlar arasında kısa devreler meydana gelir. Bu tarz geri döndürülemez anakart hasarlarında tek çözüm, hayati bileşenlerin sağlam bir CNC Donör Anakart (CNC Milled Donor Board) üzerine mikro lehimleme (BGA Reballing) yöntemiyle nakledilmesidir.

Apple, iPhone 17 ailesinde (iPhone 17, iPhone 17 Pro, iPhone 17 Pro Max ve ultra ince iPhone Air) güvenlik ve donanım eşleşmelerini Secure Enclave (SEP) mimarisi üzerinden çok daha sıkı kriptografik bağlarla birbirine bağlamıştır. Cihazdaki kullanıcı verilerini (fotoğraflar, WhatsApp mesajları, notlar, rehber vb.) kayıpsız kurtarabilmek için hangi çiplerin mecburi olduğu (Data Recovery) ile cihazı şebeke, Wi-Fi ve NFC dahil sıfır gibi kusursuz çalıştırmak için hangi yan çiplerin aktarılması gerektiği (Normal Work) ayrımı hayati önem taşır.

Veri Kurtarma (Data Recovery) İçin Zorunlu 3 Temel Çip

iPhone 17 serisinde cihazı açıp ekran şifresini girerek kullanıcı verilerini bilgisayara (3uTools, Finder veya iTunes) aktarabilmek için sadece şu 3 donanım bileşeni yeterlidir:

1. Apple A19 / A19 Pro CPU (İşlemci ve Secure Enclave)
Tüm işletim sistemi çekirdeğini, şifreleme motorunu ve Secure Enclave donanım anahtarını barındırır. CPU fiziksel olarak çatlamış veya yanmışsa veriye ulaşmak kriptografik olarak imkansızdır.
2. NVMe / BGA NAND Flash Bellek (Depolama Yonganız)
Kullanıcı verilerinin ve iOS dosya sisteminin AES-256 bit blok şifreli olarak saklandığı depolama çipidir. Söküm esnasında 280°C – 310°C ısı kontrolüyle padsiz ve pürüzsüz sökülmelidir.
3. Logic EEPROM (AP SPI ROM – Anakart Kimlik ve BootROM Çipi)
Anakartın seri numaralarını, başlatma konfigürasyonunu ve işlemciyle eşleşmiş kalibrasyon verilerini içerir. Bu minik 8 bacaklı çip eksik olursa cihaz DFU / Recovery modda kalır, elma logosunda yeniden başlar (Bootloop).

Cihazın Tam Fonksiyonel Çalışması (Normal Work) İçin Aktarılacak Yan Çipler

Eğer amacınız sadece verileri kurtarmak değil, müşterinin telefonunu SIM kart şebekesi, Bluetooth, Wi-Fi 7 ve Apple Pay / NFC özellikleri dahil %100 fabrikasyon stabilitesinde teslim etmekse aşağıdaki ek bileşenler de aktarılmalıdır:

1. Baseband CPU (5G Modem Entegresi)
Qualcomm / Apple 5G RF modemi. Aktarılmazsa cihaz açılır ancak ‘Servis Yok’, ‘IMEI Görünmüyor’ ve hücresel veri devre dışı kalır.
2. Baseband EEPROM (Modem SPI ROM)
Baseband işlemcisinin kimlik ve RF kalibrasyon eşleşmesini tutar. Orijinal Baseband CPU ile birebir takım halinde aktarılmalıdır.
3. Wi-Fi & Bluetooth Modülü (Wi-Fi 7)
Kablosuz ağ ve AirDrop bağlantısını sağlar. Orijinal Wi-Fi modülü aktarılmazsa cihazda Wi-Fi butonu grileşir veya PCIe unbind işlemi gerektirir.
4. NFC_F (Frontend) ve NFC_P (Power / Controller) Katı
Temassız ödeme (Apple Pay), dijital araba anahtarı ve kablosuz kimlik doğrulama için gerekli NFC güç ve kontrol entegreleridir.

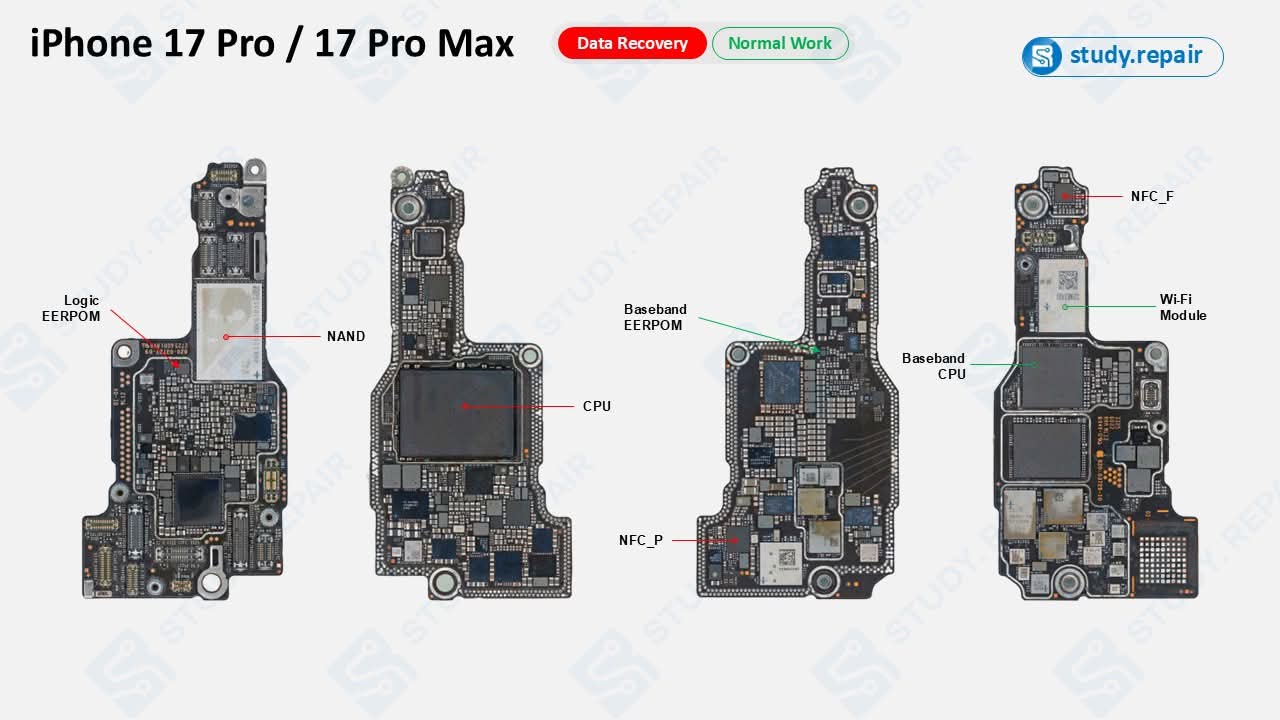

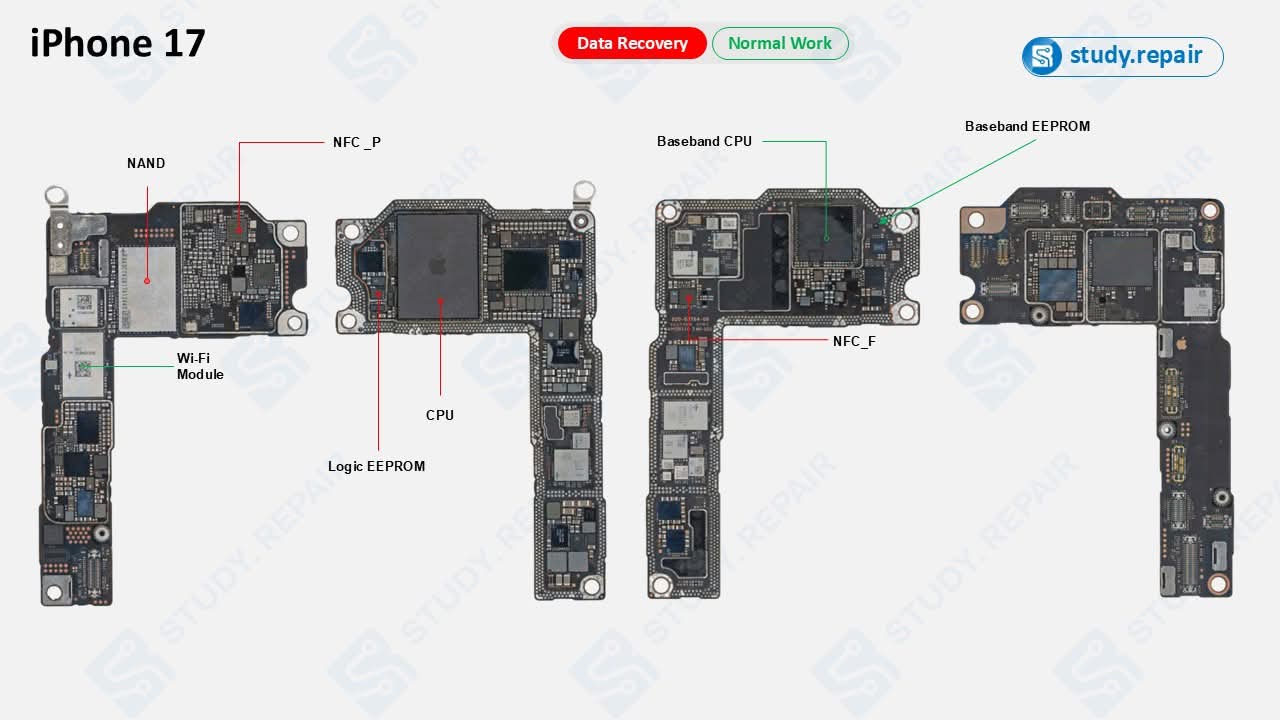

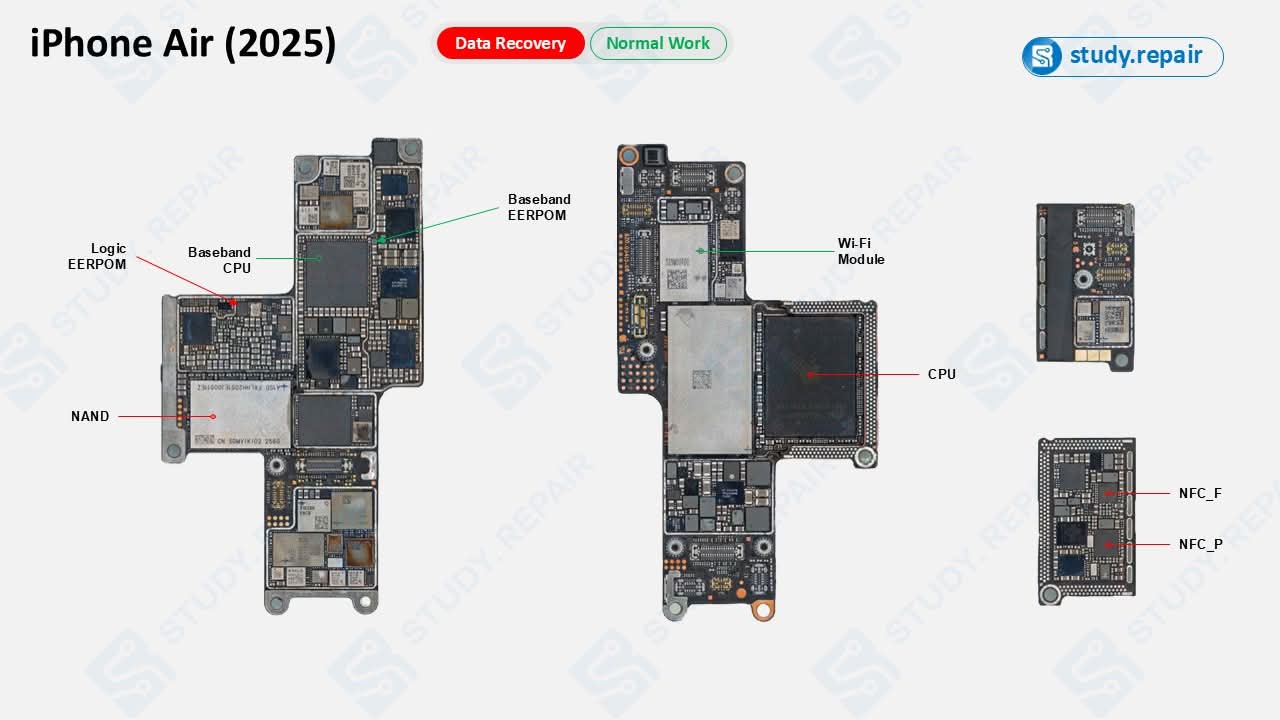

iPhone 17, 17 Pro, 17 Pro Max ve iPhone Air Donanım Çip Karşılaştırma Tablosu

Aşağıdaki tabloda iPhone 17 serisi modellerinin çip dağılımı, konumları ve işlem hedefleri listelenmiştir:

Entegre / Çip AdıGereklilik KategorisiAnakart Katmanı (Layer)BGA Şablon ÖlçüsüEksikliğinde Oluşan Belirti
CPU (A19 / A19 Pro)Data Recovery (Zorunlu)Logic Board (Üst / İç Katman)0.12mm Özel Çift Katman ŞablonAkım çekmez (0.00A) veya DFU modda kalır
NAND Flash NVMeData Recovery (Zorunlu)Logic Board (Konnektör Yanı)BGA110 / BGA315 0.12mmiTunes Hata 4013, 9, 4014; Elma logosunda takılma
Logic EEPROM (AP SPI)Data Recovery (Zorunlu)Logic Board KöşesiHavya / 0.08mm Mikro JumperAnakart boot etmez, akım 70-120mA döngüsüne girer
Baseband CPU (Modem)Normal Work (Şebeke)RF Katmanı (Alt Board)BGA 0.12mm RF StencilAyarlar’da Modem Firmware boş, şebeke aranıyor
Baseband EEPROMNormal Work (Şebeke)RF Katmanı Modem YanıHavya ucu (C210) veya JCID ProgrammeriTunes Hata 1, -1; Baseband uyanamaz
Wi-Fi / BT ModülüNormal Work (Kablosuz)RF / Logic KenarıÖzel Wi-Fi BGA KalıpWi-Fi butonu soluk, Bluetooth açılmıyor
NFC_F & NFC_P KatıNormal Work (NFC)Anakart Tepe Anten Bölgesi0.10mm Hassas KalıpApple Pay çalışmaz, POS cihazları kart okumaz

CNC Donör Anakart Hazırlığı ve Adım Adım Chip Swap Süreci

Kırık ve hasarlı iPhone 17 anakartlarındaki çipleri taşımak için CNC donör anakart kullanımı en temiz ve güvenilir tekniktir. İşlem aşamaları şunlardır:

  1. CNC Taşlama İşlemi: Donör anakart üzerindeki CPU, NAND ve Baseband bölgeleri CNC makinesinde mikron hassasiyetinde taşlanarak pürüzsüz bakır pad yüzeyi açılır.
  2. Orijinal Hasarlı Anakarttan Çip Sökümü: Sıcak hava istasyonunda (300°C – 320°C, orta hava debisi) mikroskop altında siyah epoksi reçine nazikçe temizlenir ve CPU, NAND ile EEPROM hasarsız kaldırılır.
  3. BGA Reballing: Sökülen entegrelerin altındaki eski kurşunsuz lehimler fitil (wick) ve 183°C lehim pastasıyla yenilenir, şablon yardımıyla kusursuz lehim topları oluşturulur.
  4. Donör Karta Montaj: Hazırlanan CNC donör kartına sırasıyla CPU, NAND ve Logic EEPROM lehimlenir.
  5. Ölçüm ve Boot Testi: DC Power Supply cihazına bağlanarak 0.00A kaçak kontrolü ve 200mA – 1.2A arası sağlıklı açılış akım eğrisi gözlemlenir. Ekran takılarak müşteri şifresi girilir ve tam yedek alınır.

Sıkça Sorulan Sorular ve Teknik Servis Laboratuvar İpuçları

Yazan: Mert Cep Telefonu Tamir Kursu

iPhone 17 serisinde Sandwich anakart ayırma sıcaklığı 180°C-200°C aralığında tutulmalı, aşırı ısı ile CPU RAM katmanına zarar verilmemelidir. İleri düzey CNC donör anakart hazırlama, iPhone 17 çip swap ve profesyonel BGA reballing eğitimi için: www.ceptelefonutamirkursu.com

📊 Referans Voltaj, Parametre ve Ölçüm Tablosu

📍 PP_VDD_CPU_A19
0.85 – 1.10 V Normal

A19 / A19 Pro CPU ana çekirdek dinamik çalışma voltajı

📍 PP_NAND_VDD_2V5
2.50 V Normal

NVMe NAND Flash analog çalışma ve yazma voltajı

📍 PP_NAND_VDDIO_1V2
1.20 V Normal

NAND Flash PCIe yüksek hızlı I/O haberleşme voltajı

📍 PP1V8_AP_SPI_EEPROM
1.80 V Normal

Logic EEPROM ana SPI veri yolu besleme voltajı

📍 PP_VDD_BASEBAND
0.80 – 1.05 V Normal

Baseband Qualcomm / Apple Modem çekirdek beslemesi

🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi

Adım 1: Çip Hasar Tespiti ve Görsel Muayene

Mikroskop altında CPU silikon kristali ve NAND gövdesinde fiziksel çatlak veya köşe kırığı olup olmadığını inceleyin.

Adım 2: CNC Donör Anakart Pad Temizliği

CNC ile taşlanmış donör anakartın pad yüzeylerini izopropil alkol ve mikrofiber fırça ile oksitten arındırın.

Adım 3: Data Recovery Çiplerinin (CPU, NAND, EEPROM) Söküm ve Reballing İşlemi

Orijinal anakarttan CPU, NAND ve Logic EEPROM’u 300°C sıcak hava ile söküp 183°C lehim alaşımı ile yeniden kalıplayın.

Adım 4: Donör Karta Lehimleme ve Açılış Akım Testi

Entegreleri CNC donör anakarta lehimleyin. DC güç kaynağında 0.00A kaçak ve normal boot akımını doğrulayarak verileri yedekleyin.

🛠️ Mert Cep Telefonu Tamir Kursu Profesyonel Cep Telefonu, Laptop ve Elektronik Kart Tamir Eğitim Merkezi Web Sitemiz: www.ceptelefonutamirkursu.com
www.ceptelefonutamirkursu.com

  • Mert_Egitim

    Benzer İçerik

    iPhone 14 Pro Max Çip Tanımlama ve Anakart Mimarisi


    ✍️ Yazan: Mert Cep Telefonu Tamir Kursu
    www.ceptelefonutamirkursu.com

    iPhone 14 Pro Max Çip Tanımlama ve Anakart Mimarisi: A16 Bionic, Qualcomm X65 5G, PMIC ve RF Katı Entegre Haritası

    Kategori: Anakart & Güç
    Tarih: 2026-08-28
    Okuma Süresi: 15 dk
    Seviye: Uzman

    📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)

    Özet & Uzman Notu: iPhone 14 Pro Max (A2894 / A2896) çift katmanlı (Sandwich) anakartı üzerindeki A16 Bionic işlemci, Qualcomm Snapdragon X65 5G modem, Apple PMIC, Kioxia NAND Flash, NFC, UWB ve RF katı entegrelerinin görevleri, arıza belirtileri ve mikro lehimleme tamir rehberi.

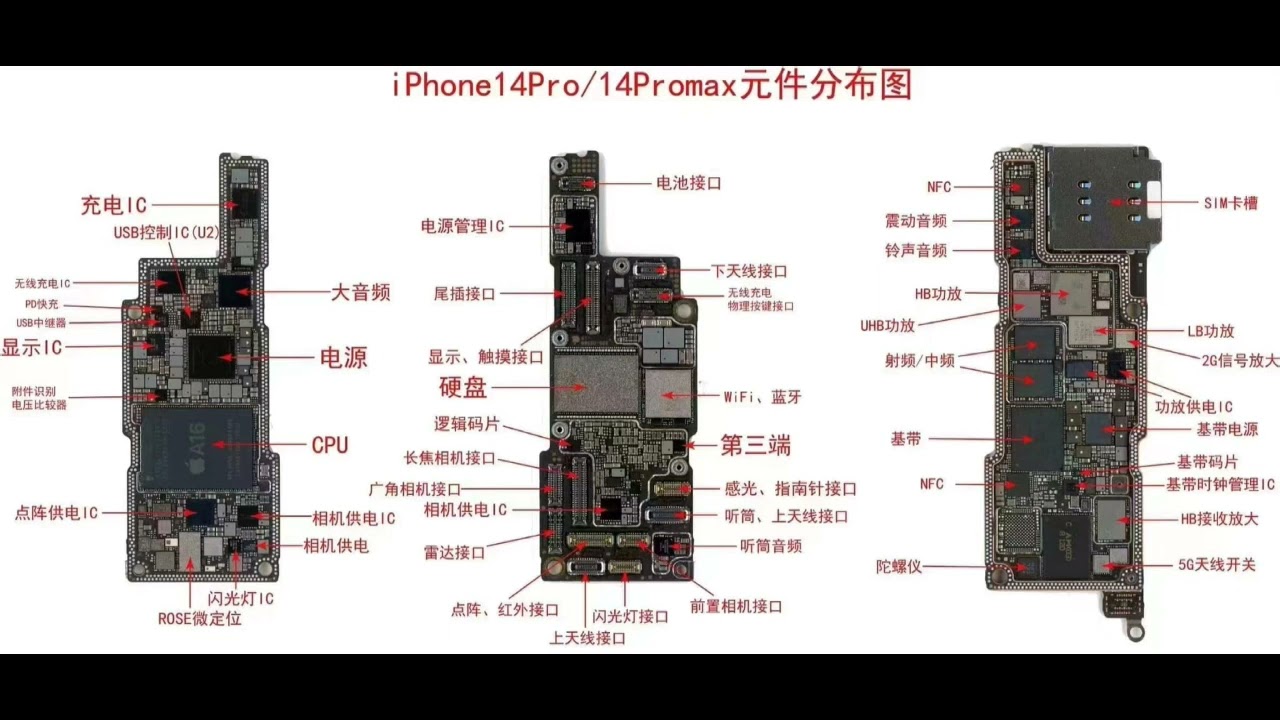

    Bölüm 1: iPhone 14 Pro Max Çift Katmanlı (Sandwich) Anakart Mimarisi ve Katman Dağılımı

    iPhone 14 Pro Max (A2651, A2893, A2894, A2895, A2896), Apple’ın yüksek yoğunluklu çift katmanlı PCB (Logic Board ve RF Board) tasarımının en gelişmiş örneklerinden biridir. Anakart alanı optimize etmek amacıyla iki ayrı kartın orta lehim çerçevesi (Interposer) üzerinden 138°C / 158°C erime noktalı lehim bilyalarıyla birleştirilmesiyle oluşturulmuştur.

    Anakart iki ana bölümden oluşur:

    • Üst Katman (AP / Logic Board): A16 Bionic işlemci, LPDDR5 SDRAM, NAND Flash hafıza, Ana Güç Yönetim Entegresi (Apple PMIC), Ses Kodlayıcı (Audio Codec) ve ekran/kamera FPC konnektörlerini barındırır.
    • Alt Katman (RF / Baseband Board): Qualcomm Snapdragon X65 5G modem, RF Alıcı-Verici (SDR735 Transceiver), Şebeke Güç Entegresi (Qualcomm PMX65), Güç Yükselteç Modülleri (Skyworks/Qorvo PAMiD), Wi-Fi 6 / Bluetooth 5.3 modülü ve Ultra Geniş Bant (U1 UWB) çipini barındırır.

    Bölüm 2: Üst Katman (Logic Board) Çip ve Entegre Tanımlama Haritası

    iPhone 14 Pro Max üst kartında yer alan kritik entegreler ve fonksiyonları:

    1. Apple A16 Bionic (APL1W07 / APL1011) + 6 GB LPDDR5 RAM:
    4nm üretim mimarisine sahip 6 çekirdekli ana işlemcidir. Üzerine PoP (Package-on-Package) teknolojisiyle 6 GB LPDDR5 bellek (Micron / Samsung / SK Hynix) istiflenmiştir. Arızasında cihaz tamamen susar (0.040A-0.080A sabit DFU akımı) veya açılışta Apple logosunda yeniden başlar (Panic Full).
    2. Kioxia / SanDisk / SK Hynix PCIe NVMe NAND Flash:
    128 GB ile 1 TB arasında depolama alanı sunan yüksek hızlı NVMe hafıza çipidir. PCIe 3.0 x2 veri yoluyla doğrudan A16 işlemciye bağlıdır. Arızasında iTunes Error 9, 14, 4013 veya açılışta pembe/mor ekran hatası verir.
    3. Apple / Dialog Ana Güç Entegresi (PMIC – 338S00839):
    Bataryadan gelen VBAT voltajını alıp CPU çekirdeklerine (BUCK regülatörleri), RAM’e ve çevre birimlere onlarca farklı LDO voltajı (0.8V, 1.1V, 1.8V, 3.0V) dağıtan ana güç yöneticisidir. Kısa devreye düşerse anakart VDD_MAIN hattı tamamen çöker.
    4. Cirrus Logic Ses Entegresi & Amplifikatörleri (CS42L84 / CS35L26):
    Mikrofonlardan gelen analog sesleri dijitale, hoparlörlere giden sesleri analoğa çevirir. Ahizeden ses gelmeme, ses kaydı yapamama veya görüşmede karşı tarafın sesini duyamama arızalarından sorumludur.

    Bölüm 3: Alt Katman (RF / Şebeke Kartı) Çip ve Entegre Tanımlama Haritası

    iPhone 14 Pro Max’in hücresel şebeke ve kablosuz haberleşmesini yöneten alt kart bileşenleri:

    1. Qualcomm Snapdragon X65 5G Modem (SDX65M Baseband IC):
    10 Gbps teorik indirme hızına sahip 4nm 5G modemdir. Arızasında Ayarlar menüsünde Modem Firmware (Modem Ürün Yazılımı) boş görünür, *#06# tuşlandığında IMEI çıkmaz ve cihaz ‘Servis Yok’ veya ‘Aranıyor’ hatasına düşer.
    2. Qualcomm PMX65 RF Güç Entegresi (Baseband PMIC):
    Snapdragon X65 modeme ve RF alıcılarına özel voltaj hatlarını (S1-S5 bobinleri) regüle eder. iTunes restore sırasında Error -1 veya Error 1 hatasının bir numaralı kaynağıdır.
    3. Qualcomm SDR735 RF Transceiver (Alıcı-Verici):
    Antenden gelen yüksek frekanslı RF dalgalarını işlenebilir I/Q sinyallerine çevirir. Şebekenin çekip aramaya basıldığında hemen ‘Arama Sonlandırıldı’ vermesi durumunda bu çip incelenir.
    4. NXP SN210 NFC & Secure Element Entegresi:
    Apple Pay, temassız kart okuma ve dijital anahtar fonksiyonlarını yönetir. Restore anında tam %50 seviyesinde iTunes Error 56 hatası üreten ana entegredir.

    Bölüm 4: iPhone 14 Pro Max Çip ve Entegre Görevleri Özet Tablosu

    Aşağıdaki tabloda iPhone 14 Pro Max anakartındaki temel çiplerin parça kodları, konumları ve arıza belirtileri yer almaktadır:

    Entegre AdıÜretici & Çip KoduKart KatmanıTemel GöreviArıza Belirtisi ve Hata Kodu
    A16 Bionic CPUApple APL1W07Üst Katman (AP)Merkezi işlem birimi, grafik ve yapay zekaAkım 0.060A sabit, cihaz açılmaz, Panic log
    NAND FlashKioxia / SanDiskÜst Katman (AP)Yüksek hızlı PCIe NVMe işletim sistemi depolamaiTunes Error 9, 14, 4013, mor/pembe ekran
    Ana PMICApple 338S00839Üst Katman (AP)Anakart güç dağıtımı ve voltaj regülasyonuCihaz tamamen susar, VDD_MAIN kısa devre
    5G ModemQualcomm SDX65MAlt Katman (RF)5G / LTE / GSM hücresel baz istasyonu bağlantısıServis Yok, Aranıyor, IMEI *#06# çıkmaz
    Baseband PMICQualcomm PMX65Alt Katman (RF)Şebeke işlemcisi güç besleme ve LDO dağıtımıRestore anında Error -1 veya Error 1 hatası
    NFC EntegresiNXP SN210Alt Katman (RF)Temassız ödeme ve yakın alan haberleşmesiYazılım yüklerken tam %50’de Error 56 hatası
    UWB ÇipiApple U1 TMKA75Alt Katman (RF)AirTag hassas bulma ve yön tayin çipiAirDrop yön bulamama veya UWB devre dışı

    Bölüm 5: iPhone 14 Pro Max Anakart Onarımında Sıkça Sorulan 5 Soru ve Cevapları

    Soru 1: iPhone 14 Pro Max darbe aldıktan sonra ‘Servis Yok’ hatası veriyor, ilk adım ne olmalıdır?

    Cevap: Cihazın çift katmanlı anakartı özel ısıtma platformunda (180°C-200°C) ayrılmalı ve üst kart tek başına iSocket test cihazına bağlanmalıdır. Eğer üst kartta şebeke besleme hattı normalse, alt karttaki Qualcomm X65 modem veya orta lehim çerçevesindeki (Interposer) kopuk bilyalar 183°C lehim pastasıyla yeniden şablonlanmalıdır (Reballing).

    Soru 2: iTunes ile yazılım atılırken tam %50 seviyesinde Error 56 hatası alıyorum. Hangi çip arızalıdır?

    Cevap: Error 56 doğrudan NXP SN210 NFC entegresi veya çevre filtre hatlarından kaynaklanır. NFC çipinin VDD_BOOST hattında kısa devre veya darbe kaynaklı bilya kopukluğu vardır; reballing veya çip değişimi gerekir.

    Soru 3: A16 Bionic işlemci arızalarında güç kaynağından çekilen tipik akım davranışı nasıldır?

    Cevap: Güç kaynağına bağlandığında tetik öncesi 0.000A çeker, Power tuşuna basıldığında anında 0.060A – 0.080A seviyesine fırlayıp sabit kalır. Cihaz bilgisayara takıldığında DFU modunda görünür ancak yazılım almaz.

    Soru 4: iPhone 14 Pro Max’te NAND Flash hafıza yükseltmesi (Örn: 128GB’tan 512GB’a) yapılabilir mi?

    Cevap: Evet. JCID P13 / V1SE / P15 gibi PCIe programlayıcı cihazlar kullanılarak eski NAND’dan SysCfg (Bluetooth/Wi-Fi/Seri Numarası) konfigürasyonu okunur, yeni 512GB PCIe NVMe NAND belleğe yazılır ve lehimlendikten sonra DFU modda iTunes ile restore edilir.

    Soru 5: Çift katmanlı anakartı ayırmadan önce kısa devre tespiti nasıl yapılır?

    Cevap: Batarya konnektöründen ve VDD_MAIN test noktalarından multimetre diyot modunda ölçüm yapılır. Termal kamera ile anakarta güç verildiğinde ısınan bölgenin üst kartta mı yoksa alt kartta mı olduğu tespit edilerek gereksiz kart ayırma işlemlerinin önüne geçilir.

    Bölüm 6: Mert Cep Telefonu Tamir Kursu Uzman Eğitmen Tavsiyesi

    Yazan: Mert Cep Telefonu Tamir Kursu

    iPhone 14 Pro Max gibi üst segment amiral gemisi cihazlarda ezbere parça değiştirmek büyük maliyetlere ve kalıcı anakart hasarlarına yol açar. Profesyonel bir teknisyen; A16 Bionic CPU yapısını, çift katmanlı kart ayırma/birleştirme sıcaklık profillerini (Quick 861DW / Sugon ısıtıcılar), şematik yazılımları (ZXW, Borneo, Wuxinji) ve termal kamera ile nokta atışı teşhis yapmayı bilmelidir. Mert Cep Telefonu Tamir Kursu’nda tüm bu süreçler canlı cihazlar üzerinde birebir uygulamalı öğretilmektedir. Detaylı bilgi ve kayıt için www.ceptelefonutamirkursu.com sitemizi ziyaret edebilirsiniz.
