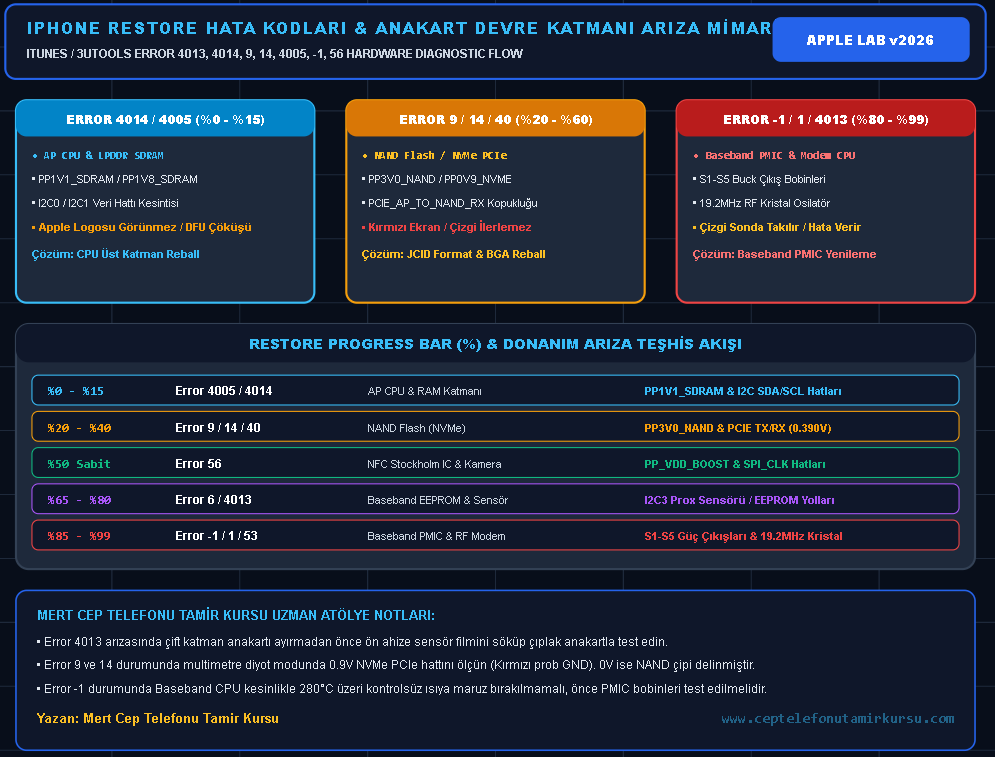

Arızalı Donanım Katmanı: Ana Uygulama İşlemcisi (AP CPU), RAM (LPDDR SDRAM) üst katmanı veya I2C ana veri yolları.

Arıza Belirtisi: Cihaz DFU veya Recovery moddan çıkıp RAM katmanına çekirdek yazılımı aktaramaz. Ekranda Apple logosu hiç görünmeyebilir veya anlık yanıp sönebilir.

İlk Müdahale: PP1V1_SDRAM ve PP1V8_SDRAM hatları ölçülmeli; CPU RAM katmanına reballing uygulanmalıdır.

Arızalı Donanım Katmanı: NAND Flash bellek, PCIe veri yolu hatları veya NFC (Stockholm) kontrol entegresi.

Arıza Belirtisi: İlerleme çubuğu %20-%30 aralığında kırmızı ekran vererek kapanıyorsa NAND arızalıdır. İlerleme çubuğu tam %50’ye ulaştığında donuyorsa arıza NFC kontrol çipi veya arka kamera güç hattından kaynaklanır.

İlk Müdahale: PP3V0_NAND ve 0.9V NVMe hatları kontrol edilmeli, gerekirse JCID programlayıcı ile NAND formatlanmalı veya NFC çipine reballing yapılmalıdır.

Arızalı Donanım Katmanı: Baseband EEPROM çipi veya ön ahize sensör filmi (I2C3 hattı).

Arıza Belirtisi: Sistem yazılımı kurulduktan sonra modem kimlik verileri ve IMEI parametreleri doğrulanamaz. Cihaz ekranda beyaz çizgi çıkmadan kendini yeniden başlatır.

İlk Müdahale: Öncelikle ön ahize sensör flexi anakarttan ayrılarak restore denenmeli, ardından Baseband EEPROM veri yolları osiloskop veya multimetre ile incelenmelidir.

Arızalı Donanım Katmanı: Baseband PMIC güç katı, Baseband CPU, 19.2MHz RF saat kristali veya Touch ID / Face ID güvenlik modülü.

Arıza Belirtisi: Restore işleminin tam sonunda cihaz şebeke modemini devreye sokamaz ve işlem yarıda kalır.

İlk Müdahale: Baseband PMIC S1-S5 çıkış bobinlerindeki kısa devreler aranmalı, Baseband CPU reballing yapılmalı veya indüktanslar yenilenmelidir.

Kök Neden: Baseband Güç Entegresi (Baseband PMIC) güç çıkışlarının olmaması, Baseband CPU bilyalarında soğuk lehim/kopukluk, Baseband EEPROM veri yollarında kopma veya 19.2MHz / 38.4MHz ana RF saat kristalinin çalışmaması.

Teknik Onarım Çözümü: Baseband PMIC’in çıkış bobinlerindeki (S1, S2, S3, S4, S5) voltajlar multimetre ile ölçülür. Çıkışlarda kısa devre varsa Baseband PMIC değiştirilir. Voltajlar normalse Baseband CPU mikroskop altında hassas ısıyla sökülerek reballing yapılır. Baseband EEPROM hattındaki seri dirençlerin sağlamlığı test edilir.

Kök Neden: Restore işlemi sırasında cihaz yeniden başlatıldığında takılma %66’dan önce gerçekleşiyorsa NAND devresi arızalıdır; takılma %66’dan sonra gerçekleşiyorsa Baseband EEPROM devresi hasarlıdır.

Teknik Onarım Çözümü: %66 öncesi takılmalarda NAND Flash sökülerek altındaki lehim yolları temizlenir ve yeniden lehimlenir. %66 sonrası takılmalarda Baseband EEPROM çipinin besleme bacağı ve SPI iletişim hatları ölçülerek veri bütünlüğü kontrol edilir.

Kök Neden: NAND Flash veri yollarında (PCIe / NVMe) açık devre kopukluğu, Logic EEPROM veri bozulması, NAND 0.9V veya 1.8V besleme hattında filtre kondansatör kısa devresi veya NAND bilyalarının darbe sonucu anakart pedinden ayrılması.

Teknik Onarım Çözümü: NAND Flash 280°C sıcak hava akışıyla sökülür. Anakart üzerindeki PCIe veri yollarının diyot değerleri ölçülür (~0.390V). NAND çipi JCID P13 veya iRepair programlayıcıya takılarak SysCfg yedeği alınır, düşük seviyeli format (Low-Level Format) atılır ve yeniden şablonlanarak lehimlenir.

Kök Neden: Apple sunucu doğrulama (Server Authentication) aşamasında Wi-Fi modülünün donanımsal kimliğinin okunamaması veya Wi-Fi PCIe Reset (PCIE_WLAN_RST_L) sinyalinin CPU’dan Wi-Fi çipine ulaşamaması.

Teknik Onarım Çözümü: Wi-Fi entegresinin besleme voltajları (PP_VCC_MAIN ve 1.8V IO) kontrol edilir. Entegre hasarlıysa sökülür, yeni Wi-Fi modülü takılır ve JCID programlayıcı üzerinden “PCIe Wi-Fi Unbind” işlemi yapılarak cihazın yeni modülü tanıması sağlanır.

Kök Neden: Batarya konnektörünün orta veri pinine (BATTERY_SWI – Single Wire Interface) anakarttan sinyal gitmemesi, batarya içindeki Gas Gauge (yakıt sayacı) entegresinin kilitlenmesi veya hat üzerindeki seri direncin yanması.

Teknik Onarım Çözümü: Batarya soketinin orta pini multimetre diyot modunda test edilir (Referans değer: ~0.550V). Değer “OL” (Açık Devre) veriyorsa soket ile CPU arasındaki 470 ohm seri direnç ve diyot hattı onarılır; arızalı batarya orijinaliyle değiştirilir.

Kök Neden: NAND Flash entegresine ana güç yöneticisinden (PMIC) gelen PP3V0_NAND veya PP1V8_NAND besleme voltajının ulaşmaması; NAND çipinin tamamen elektriksel olarak ölmesi.

Teknik Onarım Çözümü: NAND çevresindeki seramik filtre kapasitörlerinde kısa devre kontrolü yapılır. Kısa devre yoksa ve voltajlar çıkmıyorsa Ana Güç Entegresi (PMU) incelenir; hasarlı NAND çipi yenisiyle değiştirilip programlanır.

Kök Neden: Touch ID parmak izi sensör filminin yırtılması, MESA 1.8V veya 16.5V Boost voltajlarının kesilmesi ya da Baseband CPU çevresindeki indüktans bobinlerinin darbe ile lehimlerinin çatlaması.

Teknik Onarım Çözümü: Orijinal ana ekran buton filmi mikroskop altında incelenip kopuk hatlar jumper ile onarılır. Baseband CPU çevresindeki açık indüktans bobinleri yeniden lehimlenir.

Kök Neden: Restore ilerleme çubuğu tam %50 seviyesine ulaştığında sistem NFC çipini sorgular. NFC kontrol çipi (NXP Stockholm) lehim bilyalarından kopmuşsa, PP_VDD_BOOST voltajı yoksa veya arka kamera besleme hattında kısa devre varsa bu hata oluşur.

Teknik Onarım Çözümü: NFC çipi (U_NFC) sökülüp reballing yapılır. Çip altındaki SPI_MOSI, SPI_MISO ve NFC_SPI_CLK hatlarının anakart empedansı ölçülür. Kopuk hatlar mikro tamir teliyle onarılır. Arka kamera soketi çıkarılarak restore tekrarlanır.

Kök Neden: Cihaz iTunes’ta “Yazılım geri yükleniyor için iPhone bekleniyor” aşamasında aniden bağlantıyı keser. Ana CPU’nun anakarta bağlandığı alt BGA bilyalarında çatlak, temassızlık veya NAND entegresinde ağır veri yolu kilitlenmesi mevcuttur.

Teknik Onarım Çözümü: Teşhis için önce NAND Flash sökülür ve cihaz NAND’sız restore edilir (Cihaz NAND’sız Error 4014 vermelidir; 4014 verirse CPU sağlam, NAND bozuktur). Eğer NAND sökülmesine rağmen Error 4005 devam ediyorsa Ana CPU alt katmanı sökülerek CNC/Reballing işlemi yapılmalıdır.

Kök Neden: Ekranda Apple logosu görünür, ancak beyaz ilerleme çizgisi gelmeden anında yeniden başlar (Boot Loop). Çoğunlukla ön ahize sensör flexindeki (Flood Illuminator / I2C3) sıvı teması, Baseband PMIC (PMD9655) çıkışlarının kısa devreye düşmesi veya çift katmanlı anakart ara lehimlerinin kopmasından kaynaklanır.

Teknik Onarım Çözümü: Ön ahize sensör flexi anakarttan tamamen ayrılarak çıplak bord ile restore denenir. Sorun çözülmezse çift katmanlı anakart 185°C ısıtma istasyonunda ayrılır ve alt karttaki Baseband PMIC güç hatları multimetre ile taranır.

Kök Neden: Ekranda Apple logosu görünüyorsa sorun %80 ihtimalle NAND Flash kaynaklıdır. Ekranda Apple logosu hiç görünmüyorsa ve iTunes direkt 4014 veriyorsa sorun CPU üst katmanındaki SDRAM çipinin lehim kopukluğu veya besleme arızasıdır.

Teknik Onarım Çözümü: NAND Flash sökülerek harici programlayıcıda test edilir. Logoya hiç geçmeyen cihazlarda CPU üst katmanındaki RAM çipi 240°C kontrollü ısıyla sökülür, bilyalanır ve yeniden monte edilir.

Kök Neden: Apple’ın dijital olarak imzalamayı durdurduğu eski bir iOS sürümünün yüklenmeye çalışılması veya bilgisayarın “Hosts” dosyasında Apple aktivasyon sunucu IP adreslerinin engellenmiş olması.

Teknik Onarım Çözümü: Bilgisayarda C:\Windows\System32\drivers\etc\hosts dosyası Not Defteri ile açılarak içinde gs.apple.com geçen tüm satırlar silinir. En güncel IPSW yazılım dosyası ve orijinal Apple USB kablosu kullanılır.

Kök Neden: iPad restore işlemi sırasında batarya hücre voltajının kritik eşik olan 3.4V altına düşmesi sonucu anakartın kilitlenmesi.

Teknik Onarım Çözümü: Batarya harici DC güç kaynağı ile 3.85V seviyesine kadar şoklanarak şarj edilir veya yeni bir batarya takılarak restore tekrarlanır.

Kök Neden: CPU RAM katmanına giden PP1V1_SDRAM veya PP1V8_SDRAM voltaj yollarındaki filtre kapasitörlerinde dielektrik sızıntı veya voltaj dalgalanması olması.

Teknik Onarım Çözümü: RAM besleme bobinleri osiloskopla kontrol edilir, gürültülü çalışan filtre kondansatörleri değiştirilir.

Kök Neden: Baseband EEPROM içindeki şifreli verinin silinmesi/bozulması veya iPhone 6S/7 serisinde alt şarj soket flexi üzerindeki Tristar/Tigris entegresinin yanması.

Teknik Onarım Çözümü: Baseband EEPROM çipi programlayıcı ile okunarak verisi onarılır; şarj ara flexi ve Tristar (U2) USB kontrol çipi yenilenir.

Devre Görevi: iOS işletim sistemi çekirdeğini, kullanıcı verilerini ve cihazın donanımsal kimlik parametrelerini (SysCfg: Seri No, Wi-Fi Mac, BT Mac) depolar.

Kritik Besleme Hatları ve Voltajlar: PP3V0_NAND: 3.00 V PP1V8_NAND: 1.80 V PP0V9_NAND_NVME: 0.90 V

Diyot Empedans Değerleri (Kırmızı Prob GND): PP3V0_NAND: 0.460 V PP1V8_NAND: 0.380 V PCIE_CLK: 0.390 V

Arıza Belirtisi ve Hata Kodları: Error 9, 14, 40 üretir. 0.9V NVMe hattı 0.005V veya 0V gösteriyorsa NAND çipi elektriksel olarak yanmıştır; reballing veya JCID programlayıcı ile değişim gerekir.

Devre Görevi: Ana batarya voltajını (PP_VDD_MAIN) alarak Baseband modem işlemcisi, RF alıcı-vericiler (Transceiver) ve EEPROM için gerekli düşük gürültülü voltajları üretir.

Kritik Besleme Hatları ve Voltajlar: PP_VDD_MAIN: 3.80V – 4.20V PP_S1_BASEBAND: 1.00V PP_S2_BASEBAND: 1.20V PP_S3_BASEBAND: 1.80V

Diyot Empedans Değerleri (Kırmızı Prob GND): S1-S5 Çıkış Bobinleri: 0.320 V – 0.480 V

Arıza Belirtisi ve Hata Kodları: Error -1, 1, 4013 üretir. S3 veya S4 bobinleri şaseye kısa devre verirse entegre aşırı ısınır; PMIC yenilenmelidir.

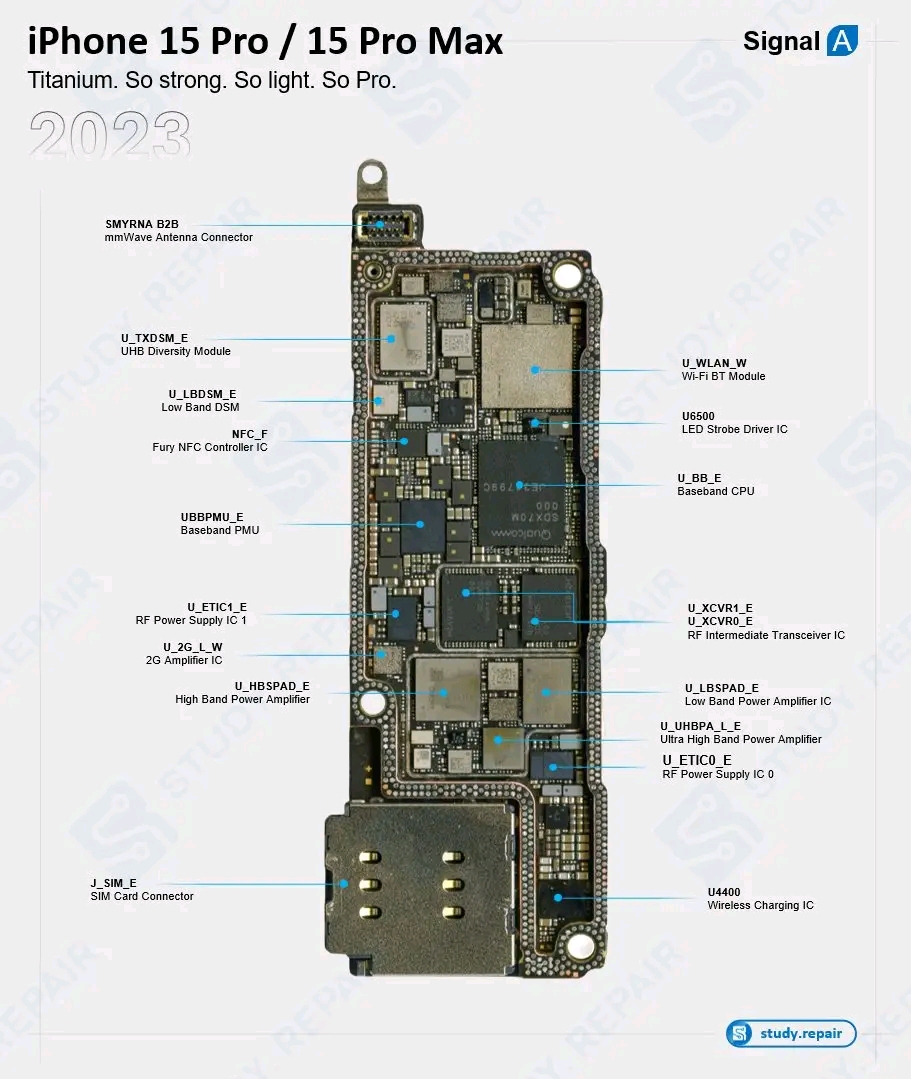

Devre Görevi: GSM, 4G LTE ve 5G sinyallerini işleyen, IMEI ve Baseband Firmware yazılımını çalıştıran bağımsız mikroişlemcidir.

Kritik Besleme Hatları ve Voltajlar: VDD_CORE_BB: 0.95V – 1.15V VDD_LPDDR_BB: 1.20V

Diyot Empedans Değerleri (Kırmızı Prob GND): Çekirdek Hatları: 0.280 V – 0.360 V

Arıza Belirtisi ve Hata Kodları: Darbe alan cihazlarda BGA bilyaları çatlar. Error -1 ve Error 1 verir. Baseband CPU sökülerek reballing yapılmalıdır.

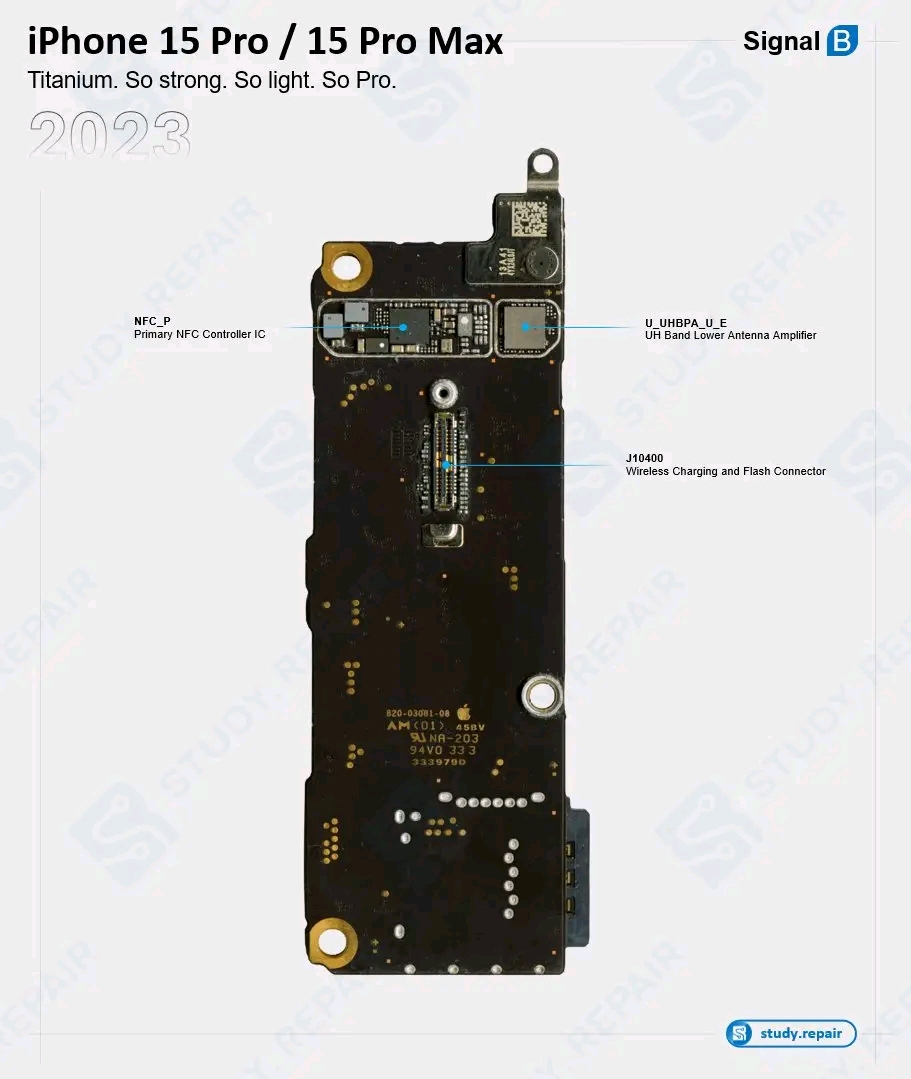

Devre Görevi: 13.56MHz frekansında çalışan yakın alan iletişimini ve Secure Element üzerinden güvenli Apple Pay işlemlerini yönetir.

Kritik Besleme Hatları ve Voltajlar: PP_NFC_VDD: 1.80V PP_NFC_VDD_BOOST: 3.30V

Diyot Empedans Değerleri (Kırmızı Prob GND): SPI_CLK / MOSI / MISO: 0.490 V – 0.580 V

Arıza Belirtisi ve Hata Kodları: Restore %50 seviyesine ulaştığında işlem durur ve Error 56 verir. Çip altındaki SPI hatları kopmuşsa jumper çekilip reballing yapılır.

Devre Görevi: Bataryadan aldığı gücü A-Serisi CPU, RAM, NAND ve çevre birimler için 20’den fazla bağımsız BUCK ve LDO voltaj hattına dönüştürür.

Kritik Besleme Hatları ve Voltajlar: PP_CPU_CORE: 0.75V – 1.10V PP1V8_ALWAYS: 1.80V PP_VDD_MAIN: 4.00V

Diyot Empedans Değerleri (Kırmızı Prob GND): LDO Çıkış Hatları: 0.350 V – 0.520 V

Arıza Belirtisi ve Hata Kodları: Error 4005 ve Error 4014. Güç düğmesine basıldığında veya restore tetiklendiğinde BUCK voltajları çıkmıyorsa PMIC değiştirilmelidir.

1. Adım: iPhone X ve daha yeni modellerde ekran ve ön ahize flexini (Flood Illuminator) anakarttan tamamen ayırın.

2. Adım: Sadece şarj soketi ve test bataryası takılıyken cihazı DFU moda alarak iTunes ile tekrar restore edin.

3. Adım: Cihaz açılırsa ön ahize flexindeki sıvı temaslı seramik filtre kondansatörünü havyayla temizleyin veya flexi değiştirin.

4. Adım: Hata devam ederse çift katmanlı anakartı 185°C ısıtma istasyonunda ayırın ve alt karttaki Baseband PMIC güç hatlarını ölçün.

1. Adım: NAND Flash çipini 280°C sıcak hava akışıyla mikroskop altında hassasça sökün.

2. Adım: Anakart üzerindeki PCIE_AP_TO_NAND_RX_D0 ve PCIE_CLK hatlarının diyot empedansını ölçün (~0.390V).

3. Adım: Kopuk hat yoksa NAND çipini JCID P13 programlayıcıya bağlayarak SysCfg yedeğini alın, çipi formatlayın ve yeniden bilyalayarak 300°C’de monte edin.

1. Adım: İlerleme çubuğu tam %50’de takıldığında NFC çipi (U_NFC) çevresindeki PP_VDD_BOOST voltajını (3.3V) ölçün.

2. Adım: NFC çipini sökün, anakart pedlerinde kopuk olan SPI veri yollarını 0.02mm emaye mikro tamir teliyle jumper yaparak onarın.

3. Adım: Çipi 183°C lehim pastası ile şablonlayıp anakarta lehimleyin ve arka kamera soketi sökülü halde restore edin.

Cevap: iPhone 7 ve üzeri modellerde NFC çipinin altındaki lehim bilyaları darbe sonucu anakart pedinden kopar. NFC çipi sökülmeli, altındaki VDD_BOOST ve SWP hatları mikroskop altında incelenip reballing ile montajı yapılmalıdır.

Cevap: Anakart katmanları ısıtma plakasıyla ayrılmalı ve üst katman (Logic Board) tek başına iSocket test cihazına bağlanmalıdır. Tek katmanla restore edildiğinde cihaz logoya geçip NAND bekliyorsa alt karttaki (RF Board) kısa devreler veya ara katman bilya kopuklukları onarılmalıdır.
