iPhone 15 Şarjda 3 Dakikada Bir Kapanma Sorunu: Panic Full TAOP/TAOJ ve Interposer Kısa Devre Analizi

Özet & Uzman Notu: iPhone 15 cihazında şarjdayken her 3 dakikada bir yeniden başlama (reboot loop) arızası analizi. Panic Full TAOP/TAOJ (Kod: 2621440) kaydı, I2C_AOP_SCL_MAGUARI_GRIMALDI hattındaki kısa devre tespiti ve Interposer #433 / #435 GND pad izolasyonu ile kesin tamir çözümü.

Kursumuzda Şema takibi, arıza bulma öğretilmektedir.

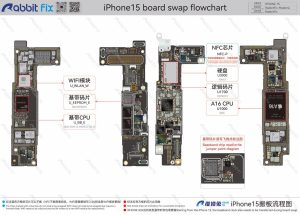

1. Cihaz Belirtileri ve İlk İnceleme (Şarjda 3 Dakika Kuralı)

Cihaz iPhone 15 modelidir. Müşteri şikayeti: Telefon şarj kablosuna takıldığında tam 3 dakika (180 saniye) sonra aniden kapanıp yeniden başlamaktadır (Reboot). Şarj kablosu çıkarıldığında telefon pil gücüyle kesintisiz ve kusursuz çalışmaktadır.

Apple cihazlarında 3 dakikalık periyodik yeniden başlama doğrudan Watchdog Timer (Gözetleme Zamanlayıcısı) arızasına işaret eder. AOP (Always-On Processor) veya SMC şarj ve sensör denetleyicisinden zaman aşımı süresince yanıt alamayınca sistemi koruma amaçlı sıfırlar.

2. Panic Full Log İncelemesi: TAOP / TAOJ ve Kod 2621440 Ne Anlama Gelir?

Rastgele parça değiştirmeden önce Ayarlar > Gizlilik ve Güvenlik > Analizler > Analiz Verileri altından Panic Full logu incelendi:

TAOP (Always-On Processor): A16 Bionic işlemcisi içerisinde yer alan yardımcı düşük güçlü çekirdektir. Şarj, Type-C müzakere, MagSafe, NFC ve çevresel sensör verilerini işler. Bu log AOP veri yollarından birinin (I²C) donanımsal olarak kilitlendiğini ve çöktüğünü kanıtlamaktadır.

3. Şematik Devre Takibi: I2C_AOP_SCL_MAGUARI_GRIMALDI Hattı

3. Şematik Devre Takibi: I2C_AOP_SCL_MAGUARI_GRIMALDI Hattı

Şematik şemasında AOP I²C hatları multimetre ile Ohm ve Diyot kademesinde ölçüldü:

• I2C_AOP_SCL_MAGUARI_GRIMALDI: 0.000V / 0 Ω — ŞASEYE TAM KISA DEVRE (SHORT TO GND)!
• I2C_AOP_SDA_MAGUARI_GRIMALDI: 0.410V (Normal)

4. Interposer Teşhisi ve 433 – 435 Numaralı Padler

Anakart katmanları ön ısıtıcıda ayrıldı. Şematikte bu SCL sinyal hattının anakart orta çerçevesinden (Interposer) geçtiği görüldü. Mikroskop altında vida yuvası kenarında kalan interposer bölgesinde mekanik bir ezilme ve iç katman çatlağı fark edildi.

Hasarlı bölgedeki Pad #433 ve Pad #435 (her ikisi de şemada GND olarak tanımlı) mikro kazıyıcı ile izole edilip anakarttan kaldırıldı.

5. Mühendislik Sorusu: İki GND Padi Sökülünce SCL Hattındaki Kısa Devre Nasıl Kayboldu?

Birçok teknisyenin merak ettiği soru: “İki pad de şemada GND (Toprak) olduğuna göre, bu padleri kaldırmak SCL sinyalindeki kısa devreyi mantıksal olarak nasıl yok etti?”

• Çok Katmanlı PCB Dielektrik Yırtılması: Interposer çerçevesi çok katmanlı mikro yollardan oluşur. Vida baskısı veya darbe sonucunda iç yalıtkan (dielektrik) tabaka ezilmiş ve çatlamıştır.
• İstenmeyen İletken Köprü (Unintended Conductive Path): SCL sinyal hattının mikro via geçişi, ezilme nedeniyle 433 ve 435 padlerinin iç bakır kollarına temas etmiştir. SCL hattı bu hasarlı GND padleri üzerinden toprağa akıyordu.
• Köprünün Kırılması: 433 ve 435 padleri fiziksel olarak sökülünce toprağa giden kaçak köprüsü kırıldı ve SCL sinyal yolu işlemciye/şarj entegresine zarar vermeden izole edilmiş oldu.

6. Şematik ve Ölçüm Referans Tablosu

6. Şematik ve Ölçüm Referans Tablosu

iPhone 15 AOP I2C ve Interposer ölçüm değerleri:

7. Teknisyenler İçin Altın Kurallar ve Özet

7. Teknisyenler İçin Altın Kurallar ve Özet

• Panic Log Okuyun: Cihazın kendi kayıtları arızanın noktasal adresini verir.
• I²C Hatlarına Voltaj Vermeyin: Düşük voltajlı işlemci I²C hatlarına termal kamera için voltaj enjekte etmek CPU’yu kalıcı olarak yakabilir.
• İleri Düzey Anakart Eğitimi: Şematik takip, Panic analizi ve katman onarımı için ceptelefonutamirkursu.com eğitimlerimize katılabilirsiniz.

📊 Referans Voltaj, Parametre ve Ölçüm Tablosu

Arıza Anında 0 Ohm Kısa Devre İdi

AOP Veri Sinyal Hattı

Hasarlı Bölgede Kısa Devre Köprüsü Oluşturdu

Kaldırılarak SCL Hattı Kurtarıldı

AOP Yanıt Vermediğinde Resetlenen Süre
