Laptop Anakart Güç Yönetimi ve Açılış Adımları

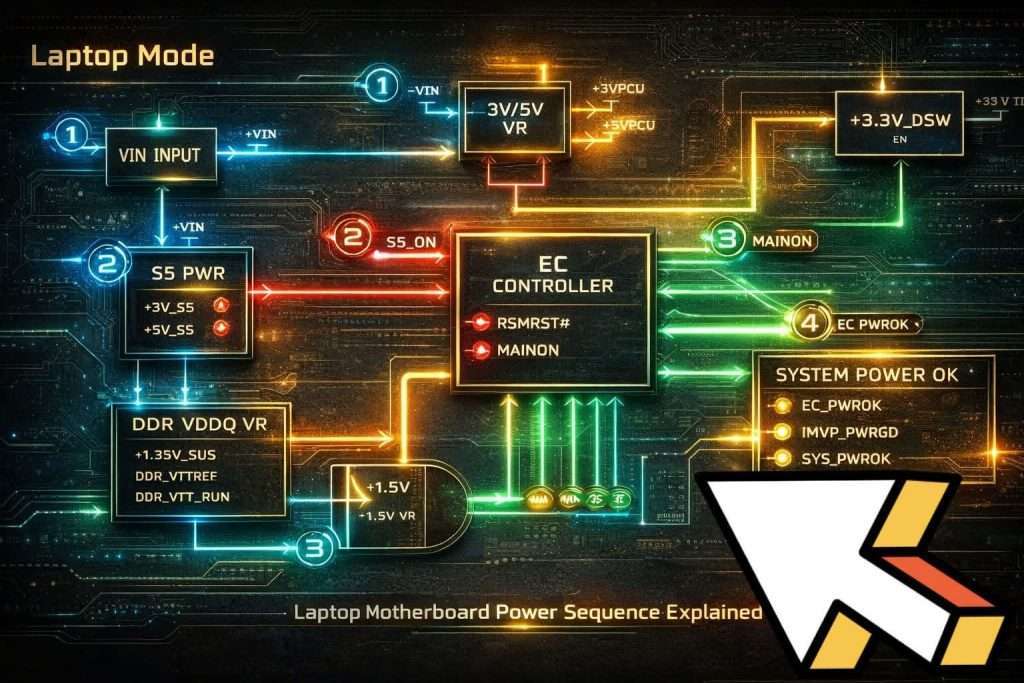

Laptop Açılış Güç Sırası: Laptop Anakart Güç Yönetimi ve Açılış AdımlarıLaptop Anakart

Laptop açılış güç sırası, modern taşınabilir bilgisayarların karmaşık elektronik mimarisinin temelini oluşturur. Bu süreç, kullanıcı güç düğmesine bastığı anda başlayıp işletim sisteminin yüklenmesiyle tamamlanan bir dizi elektriksel ve mantıksal adımdan oluşur. Laptop anakart güç yönetimi, her bir voltajın doğru sırayla ve doğru zamanlamayla aktif hale gelmesini sağlayarak sistemin kararlı çalışmasını garanti altına alır.

Laptop Güç Açılış Sırası Nedir?

Laptop güç açılış sırası, bilgisayarın güç düğmesine basıldığında anakart üzerindeki çeşitli voltaj regülatörlerinin ve güç yönetim entegrelerinin belirli bir düzende aktif hale gelmesi sürecidir. Bu süreç, güç kaynağından gelen ham voltajın işlemci, bellek ve diğer bileşenler tarafından kullanılabilecek düzenlenmiş voltajlara dönüştürülmesini içerir. EC Controller (Embedded Controller), bu sürecin beyni olarak görev yapar ve her bir güç aşamasının doğru şekilde tamamlanmasını izler.

Laptop Açılış Güç Sırası Adımları

1. Vin Girişi ve İlk Güç Dönüşümü

Laptop açılışının ilk adımı, adaptörden gelen Vin giriş voltajının anakarta ulaşmasıyla başlar. Bu ham güç, 3V/5V VR (Voltage Regulator) modülüne yönlendirilir. Bu regülatör, yüksek giriş voltajını düşük voltajlı sistemlerin kullanabileceği seviyelere indirger.

3V/5V regülatör, +3VPCU ve +5VPCU voltajlarını üreterek EC Controller’ın çalışması için gerekli olan temel gücü sağlar. Aynı zamanda +3.3V_DSW (Deep Sleep Well) voltajı da bu aşamada aktif hale gelir ve EC Controller’ın bekleme modunda bile çalışmasını mümkün kılar.

2. S5 Güç Durumu ve Bekleme Voltajları

İkinci aşamada S5_PWR (Suspend to RAM) durumu devreye girer. EC Controller, S5_ON sinyalini aktif hale getirerek +3V_S5 ve +5V_S5 bekleme voltajlarının üretilmesini sağlar. Bu voltajlar, laptop kapalıyken bile belirli devrelerin çalışmaya devam etmesini sağlar. Örneğin, güç düğmesi algılama, şarj kontrolü ve EC Controller’ın kendisi bu voltajlarla beslenir. S5 durumu, sistemin hızlı bir şekilde uyanabilmesi için gerekli olan minimum gücü sağlar.

3. Ana Güç Aktivasyonu ve EC Controller Rolü

Üçüncü adımda EC Controller, MAINON sinyalini göndererek ana güç kaynaklarının aktif hale gelmesini sağlar. Bu aşama, sistemin tam güç moduna geçişini işaret eder. EC Controller, RSMRST# (Resume Reset) ve MAINON sinyallerini yöneterek güç sıralamasının doğru şekilde ilerlemesini kontrol eder. EC Controller aynı zamanda DDR VDDQ VR modülünü aktive ederek bellek voltajlarının üretilmesini sağlar. +1.35V_SUS, DDR_VTTREE ve DDR_VTT_RUN voltajları bu aşamada devreye girer.

4. Sistem Güç Onay Sinyalleri

Dördüncü ve son aşamada, tüm voltaj regülatörlerinin doğru şekilde çalıştığı doğrulanır. EC PWROK (EC Power OK) sinyali, EC Controller’ın güç durumunun sağlam olduğunu gösterir. Sistem Power OK bloğu içinde EC_PWROK, IMVP_PWRGD (Intel Mobile Voltage Positioning Power Good) ve SYS_PWROK sinyalleri bir araya gelerek işlemciye ve diğer kritik bileşenlere güç verilmesi için son onayı verir. +1.5V VR regülatörü de bu aşamada aktif hale gelerek ek güç gereksinimlerini karşılar.

Laptop Güç Yönetimi Bileşenleri

EC Controller (Embedded Controller)

EC Controller, laptop anakartının güç yönetim merkezidir. Bu entegre devre, güç düğmesi girişlerini algılar, pil şarjını kontrol eder, termal yönetimi sağlar ve güç sıralamasının her aşamasını koordine eder. EC Controller, BIOS/UEFI ile iletişim halinde çalışarak sistemin güvenli bir şekilde açılmasını ve kapanmasını sağlar.

Voltaj Regülatörleri (VR)

Laptop anakartlarında çeşitli voltaj regülatörleri bulunur. 3V/5V VR, temel sistem voltajlarını sağlarken DDR VDDQ VR bellek voltajlarını düzenler. +1.5V VR ise ek çevre birimleri ve alt sistemler için gereken voltajları üretir. Her bir regülatör, EC Controller’dan gelen sinyallere göre aktif hale gelir.

Güç Onay Sinyalleri (Power Good Signals)

Güç onay sinyalleri, her bir voltaj regülatörünün çıkış voltajının istenen seviyeye ulaştığını gösterir. EC_PWROK, IMVP_PWRGD ve SYS_PWROK gibi sinyaller, sistemin bir sonraki aşamaya geçişi için gerekli olan geri bildirimi sağlar. Bu sinyallerden biri eksik veya hatalı olduğunda sistem açılışı durdurulur veya hata durumu oluşur.

Laptop Açılış Sorunları ve Güç Sırası Arızaları

Güç Düğmesine Basıldığında Tepki Vermeme

Laptop açılış güç sırasının ilk aşamalarında bir arıza varsa, güç düğmesine basıldığında herhangi bir tepki alınmayabilir. Bu durum genellikle 3V/5V VR arızası, EC Controller sorunu veya Vin giriş yolundaki bir problem nedeniyle ortaya çıkar. +3.3V_DSW voltajının olmaması, EC Controller’ın çalışmamasına ve sistem açılışının başlamamasına neden olur.

Fanın Dönüp Ekranın Kararması

Eğer laptop fanı dönüyor ancak ekran kararıyorsa, bu durum genellikle güç sırasının orta aşamalarında bir sorun olduğunu gösterir. S5 voltajları üretiliyor ancak MAINON sinyali veya bellek voltajlarında bir arıza olabilir. DDR VDDQ VR arızası, bellek voltajlarının üretilememesine ve sistemin ekran görüntüsü üretememesine yol açar.

Sürekli Yeniden Başlatma Döngüsü

Laptopun açılıp hemen kapanması veya sürekli yeniden başlatma döngüsüne girmesi, güç onay sinyallerinde bir tutarsızlık olduğunu gösterir. EC_PWROK veya SYS_PWROK sinyallerindeki dalgalanmalar, EC Controller’ın sistemi güvenli modda tutmasına veya sürekli reset atmasına neden olabilir.

Laptop Güç Sırası Test ve Ölçüm Noktaları

Laptop anakart tamiri ve teşhisi sırasında belirli test noktaları kritik öneme sahiptir. Vin giriş noktası, 3V/5V VR çıkışları, S5 voltaj test noktaları, EC Controller besleme pinleri ve bellek voltaj ölçüm noktaları, güç sırasının hangi aşamasında sorun olduğunu belirlemek için kullanılır.

Osiloskop ve multimetre ile yapılan ölçümler, voltajların doğru sırayla ve doğru seviyelerde üretilip üretilmediğini gösterir.

Sonuç

Laptop açılış güç sırası, karmaşık ancak düzenli bir yapıya sahiptir. Vin girişinden başlayıp sistem güç onay sinyalleriyle tamamlananır.Her bir bileşenin doğru zamanda doğru voltajı almasını sağlar. EC Controller’ın merkezi rolü, voltaj regülatörlerinin koordineli çalışması ve güç onay sinyallerinin doğrulaması, laptopun güvenilir ve kararlı çalışmasının temelini oluşturur. Bu sürecin anlaşılması, laptop anakart arızalarının teşhisi ve onarımı için vazgeçilmezdir.

Laptop tamir kursumuz Cep telefonu tamir kursuna katılan öğrencilerimize ücretsizdir.



    • Mert_Egitim

    Benzer İçerik

    HP Laptop BIOS Yönetici Şifresi Nasıl Kırılır?



    HP Laptop BIOS Yönetici Şifresi Nasıl Kırılır? Donanımsal Çözüm – Adım Adım Teknik Servis Analizi

    BIOS Şifresi Sıfırlama EC Chip Programlama NVRAM Analizi Donanım Tabanlı Servis

    Özet

    Video Linki

    👇👇👇

    telegram

    Bu çalışmada, kilitli bir HP laptop BIOS yönetici şifresinin bilinen klasik, batarya sökme, kısa devre yapma veya jumper uygulamaları ile değil, tamamen donanımsal yöntemle nasıl sıfırlandığı, bir teknik servis uygulaması üzerinden adım adım belgelenmiştir. İnceleme; anakart üzerindeki güvenlik verisinin tutulduğu bellek bölgesine doğrudan erişim, bu bölgenin yedeklenmesi, ilgili NVRAM (kalıcı yapılandırma belleği) alanının hex editör ile analiz edilerek temizlenmesi ve son olarak temizlenmiş verinin chip’e geri yazılması aşamalarını kapsamaktadır.



    1. Giriş: BIOS Yönetici Şifresi Sorunu Nedir?

    İncelenen cihazda açılış ekranında mavi renkli BIOS Administrator Password başlığı ve altında boş bir Enter Password giriş kutusu görüntülenmektedir. Bu ekran, donanım üreticisi tarafından firmware (yazılım+donanım katmanı) seviyesinde tanımlanmış bir koruma mekanizmasıdır ve klasik işletim sistemi şifrelerinden farklı olarak, Windows yüklenmeden çok önce, anakart üzerindeki firmware tarafından devreye girer.

    Bu tür bir kilit; kullanıcının şifreyi unutması, ikinci el cihazlarda önceki sahibinin şifreyi kaldırmamış olması veya anakart üzerindeki güvenlik verisinin bozulması gibi senaryolarda ortaya çıkabilir. Yazılımsal sıfırlama yollarının (CMOS pili çıkarma, jumper kısa devre, üretici reset kodu) sonuç vermediği modern HP modellerinde, çözüm doğrudan donanımsal seviyeye inmektedir.

    Önemli not: Bu işlem, yalnızca cihazın yasal sahibi veya sahibinden yetkili teknik servis tarafından, mülkiyet/yetki belgesi ile uygulanmalıdır. Çalıntı veya başkasına ait cihazlarda yetkisiz erişim amacıyla kullanılması hukuki sorumluluk doğurur.

    2. Materyal ve Yöntem

    2.1 Kullanılan Donanım

    Uygulamada anakart üzerindeki ilgili entegre devreye (EC/NVRAM verisini barındıran chip) doğrudan, lehimsiz bağlantı kurmak için bir SOIC klips (in-circuit clip) kullanılmıştır. Bu klips, programlayıcı cihaza bir kablo demeti ile bağlanmaktadır. Cihazdaki bazı bağlantı noktalarına erişebilmek için kısa süreli olarak bir sıcak hava istasyonu (hot-air rework) kullanılır.

    Okuma/yazma işlemleri için kullanılan ana cihaz, ekranında Vertyanov SUCCESSOR HW ve Found SUCCESSORS0 ifadeleriyle tanımlanan, teknik servis sektöründe yaygın kullanılan bir üniversal SPI/I2C/EC programlayıcıdır. Cihaz; 1.8V ve 3.3V çalışma voltajı seçeneklerine, 20 MHz SPI saat hızına ve “Pin test”, “Get ID”, “Read”, “Verify”, “Blank check”, “Erase”, “Write” fonksiyonlarına sahiptir.

    2.2 Kullanılan Yazılım

    Programlayıcı cihaz, bilgisayara “Vertyanov Successor SW” (sürüm 17.4.9443.5462) adlı özel yazılım üzerinden bağlanmaktadır. Bu yazılım üç ana mod sunar: SPI Flash, I2C EEPROM ve cihaza özgü EC modu. Okunan ham veri, ikinci aşamada bir hex editör (offset/adres sütunu, ASCII önizleme paneli ve “Data Inspector” bölmesi bulunan profesyonel bir ikili dosya düzenleyici) ile incelenmiş ve düzenlenmiştir.

    3. Uygulama Adımları

    1

    Demontaj

    Alt kapak, klavye ve ekran bağlantıları sökülerek anakarta erişim sağlanır.

    2

    Chip Tespiti

    Güvenlik verisini tutan entegre devre bulunur, klips ile programlayıcıya bağlanır.

    3

    Tam Yedekleme

    Chip içeriğinin tamamı okunup “EC BACKUP.bin” adıyla kopyalanır.

    4

    Hex Analizi

    0x00037000 adresindeki NVRAM bloğu tespit edilip incelenir.(38000 veya 39000 de olabilir)

    5

    Sektör Temizleme

    İlgili blok 0xFF değeriyle doldurularak “EC BACKUP CLEAN.bin” oluşturulur.

    6

    Yazma ve Test

    Erase → Write → Verify uygulanır, cihaz tekrar monte edilip test edilir.

    3.1 Demontaj ve Anakart Erişimi

    İlk aşamada cihazın alt kapağı, soğutma fanı ve klavye grubu sökülerek anakart çıkarılmıştır. Anakart üzerinde Wi-Fi modülü, ısı emici bloğu ve fan bağlantısı görülebilmektedir. Bu aşama, herhangi bir veri değişikliği içermez; sadece fiziksel erişim amacı taşır.

    3.2 Chip Tespiti ve Klips Bağlantısı

    Klavye konnektörüne yakın bölgede (PCB üzerinde “KB Area” silk-screen etiketi ile işaretli kısım) bulunan küçük paketli entegre devre, hedef chip olarak belirlenmiştir. Sıcak hava istasyonu ile çevresindeki bağlantılar güvenli sıcaklıkta tutularak, programlayıcıya ait SOIC klips bu chip’in pinlerine sabitlenmiştir. Bu bağlantı, chip’in anakarttan sökülmesine gerek kalmadan “in-circuit” (devre üzerinde) okuma/yazma yapılmasını sağlar; bu da hem hızı artırır hem de lehim hasarı riskini azaltır.

    3.3 Tam Yedekleme: Hangi Veri Kopyalandı?

    Programlayıcı yazılımında sırasıyla Pin test → Get ID → Read işlemleri uygulanmıştır. Pin test ekranında [Pin1 OK][Pin2 OK][Pin3 OK][Pin5 OK][Pin6 OK] sonuçları, klips bağlantısının doğru kurulduğunu doğrulamaktadır. Ardından chip’in tüm içeriği (toplam 32.0 MB) okunarak bilgisayara aktarılmış ve masaüstünde “hp password” adlı klasör içine “EC BACKUP.bin” adıyla kaydedilmiştir.

    Bu adım, işlemin en kritik güvenlik katmanıdır: orijinal veri hiçbir değişiklik yapılmadan önce tam olarak yedeklenmektedir. Bir hata durumunda cihaz, bu yedek dosya geri yazılarak orijinal haline döndürülebilir.

    3.4 Hex Analizi: Hangi Sektör Silindi?

    Yedek dosya bir hex editörde açılmış ve adres çubuğunda 0x00037000 ofseti civarında durulmuştur. Bu bölgede ASCII önizleme panelinde NvramActiveRegn, H_ShrdCrInf, H_HmacSlt, H_EmmcStatus, H_FbPolicy, H_Bup ve MeFwShare gibi firmware değişken adları görülmektedir. Bu isimler, firmware’in NVRAM yapılandırma deposunda tutulan, güvenlik/kimlik doğrulama ile ilişkili değişkenlere işaret etmektedir.

    Bu bölgedeki ilgili veri bloğunu seçip “Fill Selection” (Seçimi Doldur) fonksiyonu ile 0xFF değeriyle doldurulur. Hex editör ekranında bu işlem sonrası ilgili satırların tamamen FF FF FF FF… şeklinde göründüğü teyit edilmiştir. Pratikte bu, o adres aralığındaki kayıtlı şifre/doğrulama verisinin boşaltılması (blank/erase) anlamına gelir; chip’in geri kalan kısmı (firmware kodu, donanım kalibrasyon verileri vb.) olduğu gibi korunmuştur.

    Değiştirilmiş dosya, orijinalden ayırt edilmesi için “EC BACKUP CLEAN.bin” adıyla kaydedilmiştir; böylece orijinal (“EC BACKUP.bin”) ve temizlenmiş (“EC BACKUP CLEAN.bin”) sürümler birlikte saklanmaktadır.

    3.5 Temizlenmiş Dosyanın Yazılması

    Programlayıcı yazılımına geri dönülerek Load File ile “EC BACKUP CLEAN.bin” dosyası yazılım arabirimine yüklenmiştir. Sonrasında uygulanan işlem sırası günlük (log) ekranında şu şekilde izlenebilmektedir:

    Sıra Komut Açıklama Log Çıktısı (özet)
    1 Pin Test Klips bağlantısının doğrulanması SPI pin test [33] – tüm pinler OK
    2 Blank Check Yazımdan önce chip durumunun kontrolü Sector ERASE/Blank-check sonuçları
    3 Erase Chip üzerindeki mevcut verinin tamamen silinmesi “CHIP ERASE (25MHz), Slice 30MHz” – Elapsed time bilgisi
    4 Write Temizlenmiş dosyanın (EC BACKUP CLEAN.bin) chip’e yazılması “WRITE SPI (25MHz)” – page size/page sayısı bilgisi
    5 Verify Yazılan verinin dosya ile bire bir eşleştiğinin doğrulanması “VERIFY SPI” – “Completed successfully (all bytes match)”

    3.6 Doğrulama ve Geri Montaj

    Yazma ve doğrulama adımları tamamlandıktan sonra klips sökülmüş, anakart önceki sırayla (fan, klavye grubu, alt kapak, ekran) yeniden monte edilmiştir. Cihaz açıldığında ekranda artık BIOS Administrator Password uyarısı görüntülenmemekte; doğrudan HP açılış logosu ve Protected by HP Wolf Security ibaresiyle normal önyükleme akışı başlamaktadır. Bu görüntü, NVRAM bölgesindeki şifre/doğrulama verisinin başarıyla temizlendiğinin pratik kanıtıdır.

    4. Teknik Özet Tablosu

    Aşağıdaki tablo, uygulamanın tüm teknik parametrelerini bir arada sunmaktadır (genişlik mobil ekranlarda yatay kaydırılabilir):

    Parametre Tespit / Değer Önemi
    Hedef cihaz HP laptop (Wolf Security logolu, ince gövde / x360 sınıfı) BIOS Administrator Password kilidi mevcut
    Erişim yöntemi In-circuit SOIC klips, lehimsiz bağlantı Chip sökülmeden okuma/yazma
    Programlayıcı cihaz “Successor” üniversal programmer (Vertyanov Successor HW) SPI Flash / I2C EEPROM / EC modlarını destekler
    Yazılım Vertyanov Successor SW v17.4.9443.5462 Read/Write/Verify/Blank check arabirimi
    Çalışma voltajı 3.3V (alternatif 1.8V seçeneği mevcut) Chip’e zarar vermeden doğru voltaj seçimi
    SPI saat hızı 20–30 MHz aralığı Okuma/yazma hızını belirler
    Yedek dosya boyutu 32,0 MB Chip’in toplam kapasitesi
    Orijinal yedek dosya adı EC BACKUP.bin Değişiklik öncesi tam kopya (geri dönüş garantisi)
    Düzenlenmiş dosya adı EC BACKUP CLEAN.bin Şifre verisi temizlenmiş hâli
    Temizlenen sektör/ofset ≈ 0x00037000 (NVRAM yapılandırma bloğu) Şifre/doğrulama ile ilişkili değişkenlerin tutulduğu alan
    Doldurma değeri 0xFF (blank) Bölgenin “boş/fabrika çıkışı” durumuna alınması
    Yazma sonrası kontrol Verify (byte-byte karşılaştırma) Yazımın hatasız tamamlandığının kanıtı
    Sonuç Şifre ekranı kalktı, normal önyükleme İşlemin başarıyla tamamlandığının göstergesi

    5. Tartışma: Riskler ve Profesyonel Uyarılar

    Donanımsal BIOS şifre sıfırlama işlemi, doğru ekipman ve deneyim olmadan ciddi riskler barındırır:

    Veri kaybı riski: Yedekleme adımı atlanır veya yanlış adres bloğu silinirse, anakart firmware’i tamamen çalışmaz hâle gelebilir (chip “brick” olabilir). Orijinal dosyanın (EC BACKUP.bin) mutlaka saklanması zorunludur.
    Voltaj/pin uyumsuzluğu: Chip’in besleme voltajı (1.8V/3.3V) yanlış seçilirse entegre devre kalıcı olarak hasar görebilir.
    Hukuki ve etik boyut: Bu işlem, ancak cihaz sahibinin açık izni veya yasal mülkiyet belgesi ile, yetkili teknik servis ortamında uygulanmalıdır. Garanti kapsamındaki cihazlarda bu tür müdahaleler garantiyi geçersiz kılabilir.

    6. Sonuç

    Bu inceleme, modern bir HP dizüstü bilgisayarda karşılaşılan BIOS yönetici şifresi kilidinin, yazılımsal sıfırlama seçeneklerinin yetersiz kaldığı durumlarda, doğrudan donanım seviyesinde nasıl çözülebileceğini göstermektedir. Süreç; (1) güvenli yedekleme, (2) ilgili NVRAM/EC bölgesinin hassas biçimde tespiti, (3) sadece şifre ile ilişkili verinin temizlenmesi ve (4) doğrulamalı yazma adımlarından oluşan, tekrarlanabilir ve kontrollü bir teknik servis metodolojisidir. Doğru ekipman (üniversal programmer, SOIC klips), doğru yazılım (programlayıcı arayüzü + hex editör) ve disiplinli bir yedekleme stratejisi, bu işlemin güvenli biçimde tamamlanmasındaki en kritik üç bileşendir.

    7. Sıkça Sorulan Sorular (SSS)

    HP BIOS yönetici şifresi yazılımla sıfırlanabilir mi?

    Çoğu modern HP modelinde hayır. Şifre verisi anakart üzerindeki kalıcı bellekte (NVRAM/EC) saklandığından, CMOS pili çıkarmak veya jumper kısa devre genellikle yeterli olmaz; donanımsal müdahale gerekir.

    Hangi sektör/bölge silindi?

    Chip içeriğinin tamamı değil; yaklaşık 0x00037000 ofsetinde bulunan, şifre/doğrulama ile ilişkili NVRAM yapılandırma bloğu 0xFF değeriyle dolduruldu. Firmware’in kalan kısmı değiştirilmedi.(38000 veya 39000 de olabilir. Cihaza göre değişir.)

    Hangi veri yedeklendi (kopyalandı)?

    Chip’in tüm içeriği (32,0 MB), herhangi bir değişiklik yapılmadan önce “EC BACKUP.bin” adıyla bilgisayara kopyalandı; bu yedek, geri dönüş güvencesi sağlar.

    İşlem için hangi cihaz kullanıldı?

    “Successor” marka üniversal SPI/I2C/EC programlayıcı ve buna bağlı bir SOIC test klipsi, “Vertyanov Successor SW” yazılımıyla birlikte kullanıldı.

    Bu işlemi evde kendim yapabilir miyim?

    Önerilmez. Doğru ekipman, voltaj bilgisi ve adres analizi gerektirir; hatalı uygulama anakartı kalıcı olarak kullanılamaz hâle getirebilir. Yetkili teknik servise başvurulması önerilir.

    Bu içerik, bir teknik servis uygulamasının görsel kaydının mühendislik bakış açısıyla incelenmesine dayanan bilgilendirme amaçlı bir teknik rapordur. Donanımsal müdahaleler, ilgili cihazın garantisini etkileyebilir ve uzmanlık gerektirir.

    İzmir Cep Telefonu Tamir Kursu

    ↑ Başa dön
