MacBook Parmak İzi Devresi: A18 Pro Entegrasyonunda Karşılaşılan Arızalar ve Teknik Çözümler

Modern Apple cihazlarında biyometrik güvenlik sistemleri, kullanıcı deneyiminin kritik bir parçası haline geldi. Özellikle MacBook Neo serisinde yer alan parmak izi devresi, A18 Pro işlemcinin mobil cihazlarda kullanımı sırasında teknik uyumsuzluklar ortaya çıkarabiliyor. Bu yazıda, teknik servis uzmanlarının sıklıkla karşılaştığı parmak izi devresi arızalarını ve kanıtlanmış çözüm yöntemlerini detaylandırıyoruz.

Temel Donanım Farklılıkları ve Uyumluluk Sorunları

MacBook Neo modellerinde parmak izi sensörü devresi, ana kart üzerinde yerleşik bir yapıya sahip. Ancak A18 Pro işlemcinin iPhone modellerinde kullanımı durumunda, bu biyometrik devre fiziksel olarak bulunmuyor. İşlemci mimarisi, Touch ID veriyolunu destekleyecek şekilde tasarlanmış olsa da, donanım seviyesinde gerekli pull-down direnci devrede değil.

BC62 Pin Konfigürasyonu ve Mantıksal Durum Problemi

A18 Pro işlemcisinin BC62 pin konfigürasyonu, parmak izi modülünün algılanması için spesifik bir mantıksal durum gerektiriyor. İşlemci bu pini yüksek impedans durumunda bıraktığında, sistem parmak izi donanımının var olmadığını varsayıyor. Bu durum, işletim sistemi seviyesinde “Touch ID donanımı bulunamadı” hatasına yol açıyor ve kullanıcılar biyometrik kimlik doğrulama özelliklerinden mahrum kalıyor.

Yaygın Arıza Belirtileri

Cihazlarda gözlemlenen temel arıza kalıpları şunlardır:

Sistem ayarlarında Touch ID menüsünün tamamen gri renkte görünmesi veya hiç listelenmemesi, ilk belirgin işaret. Kullanıcılar parmak izi kaydı ekranına erişemiyor ve mevcut kayıtlı parmak izleri silinmiş görünüyor. Güç düğmesi fiziksel olarak çalışırken, sensör fonksiyonu pasif durumda kalıyor. Ayrıca, sistem günlüklerinde “BiometricKit” hata kodları ve donanım tanımlama başarısızlığı kayıtları tekrarlanıyor.

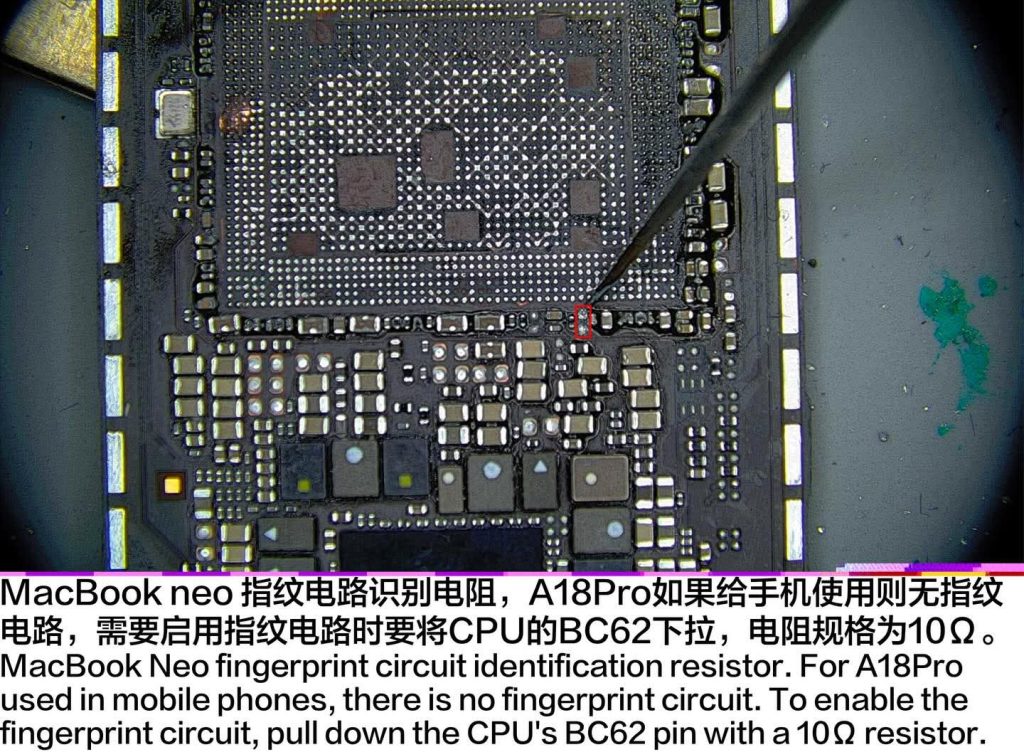

Teknik Çözüm: 10 Ohm Pull-Down Direnci Uygulaması

Sorunun kök nedeni, BC62 pininin doğru mantıksal seviyeye çekilmemesi. İşlemci bu pini algılamadığında, ilgili firmware parmak izi modülünü devre dışı bırakıyor. Çözüm, BC62 pinini toprağa çeken 10 Ohm değerinde bir SMD direncin devreye eklenmesi.

Uygulama adımları şöyle sıralanıyor:

Ana kart üzerinde A18 Pro işlemcisinin BC62 pin konumunu tespit etmek. Genellikle bu pin, işlemci çevresindeki BGA pad diziliminin belirli bir köşesinde yer alıyor. Hassas mikroskop altında, pinin PCB üzerindeki izole edilmiş pad noktasına erişim sağlanıyor. 0402 veya 0201 paket boyutlarında 10 Ohm direnç, pad ile yakındaki toprak noktası arasında lehimleniyor. Lehimleme işlemi sırasında ısı hasarını önlemek için düşük sıcaklık profilli havya kullanılması kritik önem taşıyor.

Direnç Değerinin Önemi

10 Ohm değeri, Apple’ın teknik referans şemalarında belirtilen standart pull-down değeridir. Bu değer, pinin güvenilir şekilde mantıksal “düşük” seviyeye çekilmesini sağlarken, aşırı akım çekimini önlüyor. Daha düşük değerlerde dirençler, güç tüketiminde artışa ve pin sürücü devresinde stres oluşumuna neden olabiliyor. Daha yüksek değerler ise mantıksal seviyenin belirsiz kalmasına ve aralıklı bağlantı sorunlarına yol açıyor.

Kalıcı Yazılım Etkileri ve Güvenlik Hususları

Donanımsal müdahale sonrası cihazın ilk açılışında, sistem otomatik olarak parmak izi donanımını yeniden tanımlıyor. Kullanıcıların mevcut güvenlik anahtarları ve Apple ID kimlik doğrulama bilgileri korunuyor. Ancak daha önce kaydedilmiş parmak izleri silindiği için, kullanıcıların biyometrik verilerini yeniden kaydetmeleri gerekiyor.

Bu tür donanımsal modifikasyonlar, cihaz garanti kapsamını etkileyebiliyor. Teknik servis uzmanları, müşterilere müdahale öncesinde bu durumu açıkça bildirmeli ve onay almalıdır. Ayrıca, kullanılan dirençlerin %1 toleranslı metal film tipinde olması, uzun vadeli kararlılık açısından öneriliyor.

Önleyici Bakım ve Test Protokolleri

Profesyonel servis ortamlarında, bu tür onarımlar sonrası kapsamlı test prosedürleri uygulanmalıdır. Parmak izi sensörü, en az beş farklı parmak pozisyonuyla test edilmeli, yanlış reddetme ve yanlış kabul oranları kontrol edilmeli. Ayrıca, cihaz uyku modundan uyandırma, güvenli ödeme doğrulama ve sistem kilidi açma fonksiyonları ayrı ayrı doğrulanmalıdır.

Sonuç olarak, MacBook Neo ve A18 Pro entegrasyonundaki parmak izi devresi arızaları, doğru teknik bilgi ve hassas ekipmanla çözülebilir durumda. BC62 pinine uygulanan 10 Ohm pull-down direnci, işlemcinin donanımı tanımasını sağlayan etkili ve kalıcı bir çözüm sunuyor.
