1. Samsung S24 Ultra SM-928U Anakart Şemasına Giriş

Samsung Galaxy S24 Ultra SM-928U modeli, en gelişmiş amiral gemisi akıllı telefonlardan biridir. Bu cihazın anakart şeması, teknik servis uzmanları için hayati öneme sahiptir. Samsung S24 Ultra SM-928U anakart şeması, cihazın güç yönetimi, bellek haberleşmesi ve kontrol sinyallerinin detaylı bir haritasını sunar.

Anakart üzerinde yer alan Qualcomm Snapdragon 8 Gen 3 işlemci, UFS 4.0 bellek modülü ve PMIC (Power Management IC) entegre devreleri, cihazın çalışması için kritik öneme sahiptir.

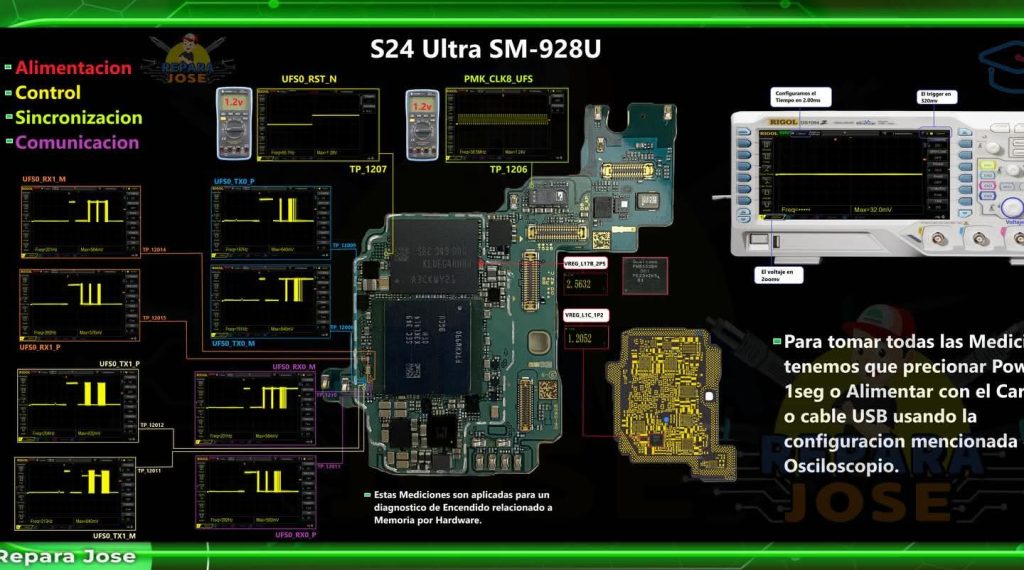

S24 Ultra anakart şeması incelendiğinde, üç ana fonksiyonel bloğun öne çıktığını görürüz: Alimentacion (Besleme), Control (Kontrol) ve Sincronizacion (Senkronizasyon) ile Comunicacion (Haberleşme) hatları.

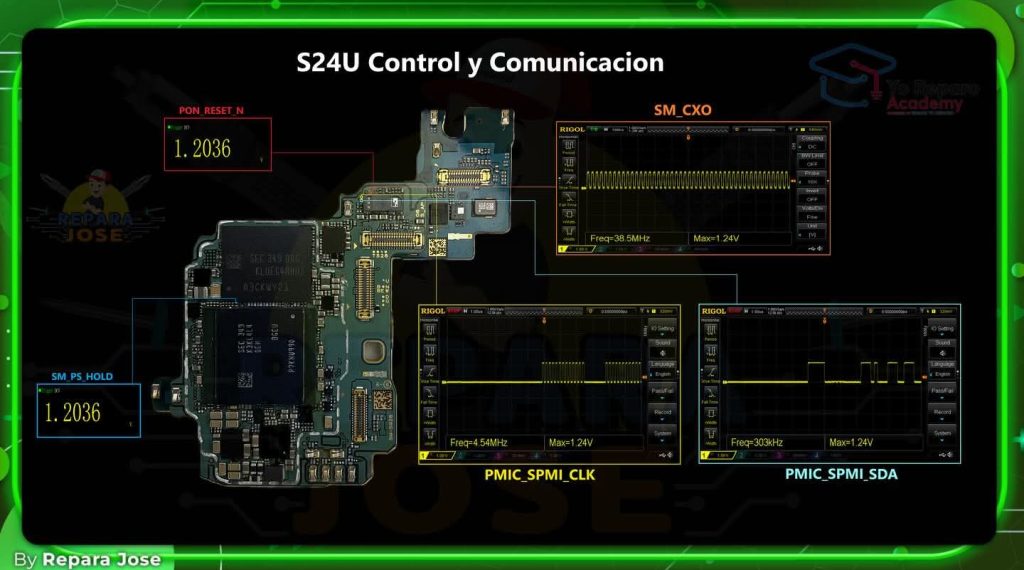

2. S24 Ultra Kontrol ve Haberleşme Hatları Detaylı Analizi

Samsung S24 Ultra kontrol ve haberleşme hatları, cihazın düzgün çalışması için hayati öneme sahiptir. Şemada görülen sinyal hatları, işlemci ile bellek, güç yönetimi entegresi ve diğer alt sistemler arasındaki iletişimi sağlar.

2.1. PON RESET N Sinyali

PON RESET N (Power On Reset Negative) sinyali, cihazın güç açma sıfırlama sinyalidir. Bu sinyal, 1.2036V seviyesinde ölçülmektedir. PON RESET N sinyali, cihaz açıldığında işlemcinin düzgün bir şekilde başlatılmasını sağlar.

2.2. SM PS HOLD Sinyali

SM PS HOLD (Power Supply Hold) sinyali, güç kaynağının sürekliliğini sağlayan kontrol sinyalidir. Ölçülen değer 1.2036V civarındadır. Bu sinyal, cihaz açıldıktan sonra güç kaynağının kapanmasını önler.

2.3. SM CXO (Kristal Osilatör) Sinyali

SM CXO sinyali, sistem saatini üreten kristal osilatör çıkışıdır. Osiloskop ölçümlerinde 38.5MHz frekansında ve 1.24V maksimum voltaj seviyesinde ölçülmektedir.

2.4. PMIC SPMI CLK ve SDA Sinyalleri

PMIC SPMI (System Power Management Interface) haberleşme hattı, işlemci ile güç yönetimi entegresi arasındaki veri iletişimini sağlar.

PMIC SPMI CLK: 4.54MHz frekansında, 1.24V maksimum voltaj seviyesinde çalışır.

PMIC SPMI SDA: 303kHz frekansında, 1.24V maksimum voltaj seviyesinde veri iletimi gerçekleştirir.

Samsung S24 Ultra PMIC SPMI arızası, cihazın şarj olmaması, açılmaması veya anormal ısınması gibi sorunlara yol açabilir.

3. PMIC SPMI CLK ve SDA Sinyalleri Ölçüm Rehberi

PMIC SPMI CLK ve SDA sinyalleri, Samsung S24 Ultra’nın güç yönetim sisteminin kalbidir. Bu sinyallerin doğru ölçülmesi ve yorumlanması, arıza teşhisinde kritik öneme sahiptir.

3.1. Osiloskop Ayarları

Zaman Bazı (Time Base): SPMI CLK için 1μs/div, SPMI SDA için 10μs/div

Voltaj Ölçeği (Voltage Scale): 500mV/div veya 1V/div

Tetikleme (Trigger): Kenar tetikleme (Edge Trigger), düşen kenar (Falling Edge)

Bant Genişliği: En az 100MHz bant genişliği önerilir

Prob: 10:1 pasif prob kullanımı tavsiye edilir

3.2. Normal Çalışma Koşulları

3.3. Anormal Sinyal Durumları

Sinyal Yok: PMIC arızası, CLK hattı kopukluğu veya işlemci arızası

Düşük Genlik: Hat üzerinde yüksek direnç, kısmen kopuk bağlantı

Yanlış Frekans: Kristal osilatör arızası veya işlemci yapılandırma hatası

Gürültülü Sinyal: Güç hattı gürültüsü, zayıf topraklama

4. UFS Bellek Arıza Teşhisi ve Çözüm Yöntemleri

Samsung S24 Ultra UFS bellek arıza teşhisi, cihazın açılmama, donma veya bellek hatası verme sorunlarının çözümünde kritik bir adımdır. UFS (Universal Flash Storage) 4.0 bellek, cihazın işletim sistemi, uygulamalar ve kullanıcı verilerinin saklandığı ana depolama birimidir.

4.1. UFS Bellek Haberleşme Hatları

UFS0_RST_N: UFS bellek sıfırlama sinyali, 1.2V seviyesinde

PMK_CLK8_UFS: UFS bellek saat sinyali

UFS0_RX0_M / UFS0_RX0_P: Veri alma hatları (Diferansiyel çift)

UFS0_TX0_M / UFS0_TX0_P: Veri gönderme hatları (Diferansiyel çift)

UFS0_RX1_M / UFS0_RX1_P: İkinci kanal veri alma hatları

UFS0_TX1_M / UFS0_TX1_P: İkinci kanal veri gönderme hatları

4.2. UFS Sinyal Ölçümleri

Şemada görülen test noktaları (TP_1206, TP_1207, TP_12011, TP_12012, TP_12014, TP_12015) üzerinden yapılan ölçümlerde, sinyal genlikleri genellikle 500mV – 800mV aralığındadır. Frekans değerleri ise 1GHz üzerindedir.

4.3. UFS Bellek Arıza Belirtileri

• Cihaz Samsung logosunda takılı kalma veya boot loop
• Recovery moduna girememe
• Download modunda kalma
• Sık sık uygulama çökmeleri ve donmalar
• Depolama alanı okuma/yazma hataları
• Cihazın hiç tepki vermemesi (siyah ekran)

4.4. UFS Arıza Çözüm Yöntemleri

1. UFS bellek üzerindeki test noktalarından voltaj ve sinyal ölçümleri yapın. VREG_L1B_2P5 (2.8632V) ve VREG_L1C_1P2 (1.2052V) besleme voltajlarını kontrol edin.
2. Osiloskop ile UFS saat ve veri sinyallerini gözlemleyin.
3. Test noktalarında sinyal yoksa, hat izlerini ve bağlantı dirençlerini kontrol edin.
4. Sinyaller normal ancak cihaz açılmıyorsa, UFS bellek chipinin reballing veya değişimi gerekebilir.
5. UFS bellek değişimi sonrası, cihaz yazılımının yeniden yüklenmesi gerekir.

Daha detaylı bilgi için Cep Telefonu Tamir Kursumuza katılın.

5. Osiloskop ile Sinyal Ölçüm Teknikleri

Samsung S24 Ultra osiloskop ölçümleri, modern teknik servislerde arıza teşhisinin vazgeçilmez bir parçasıdır.

5.1. Ölçüm Hazırlığı

5.2. Sinyal Ölçüm Prosedürü

1. Cihazı güvenli bir şekilde sökün ve anakartı çıkarın. Antistatik önlemleri almayı unutmayın.
2. Anakart üzerindeki test noktalarını (TP) şema üzerinden belirleyin.
3. Osiloskop probunu test noktasına bağlayın. Toprak bağlantısını anakartın toprak noktasına yapın.
4. Osiloskop ayarlarını sinyal tipine göre yapılandırın.
5. Cihazı güç düğmesine basarak veya şarj kablosu takarak aktif hale getirin.
6. Sinyali gözlemleyin ve şemadaki referans değerlerle karşılaştırın.
7. Ölçüm sonuçlarını kaydedin ve arıza teşhis raporuna ekleyin.

5.3. Osiloskop Ekran Yorumlama

• Frekans (Freq): Sinyalin tekrarlanma hızı
• Maksimum Voltaj (Max): Sinyalin tepe noktası voltaj değeri
• Zaman Bazı: Yatay eksen ölçeği
• Voltaj Ölçeği: Dikey eksen ölçeği

Bu ölçümler, Samsung S24 Ultra donanım arıza teşhisi için temel verileri sağlar.

6. S24 Ultra Sık Karşılaşılan Arıza ve Çözümleri

Samsung S24 Ultra teknik servis merkezlerinde en sık karşılaşılan arızalar ve profesyonel çözüm yöntemleri aşağıda detaylandırılmıştır:

6.1. Cihaz Hiç Açılmıyor (Dead Phone)

Belirtiler: Güç düğmesine basıldığında hiçbir tepki, şarj göstergesi yok.

Teşhis Adımları:

• Batarya voltajını ve bağlantısını kontrol edin
• PON RESET N ve SM PS HOLD sinyallerini ölçün
• SM CXO kristal osilatör sinyalini kontrol edin
• PMIC SPMI CLK ve SDA sinyallerini gözlemleyin
• Ana besleme voltajlarını (VREG hatları) ölçün

Çözüm: Sinyal eksikliği tespit edilen hatta, bağlantı yollarını ve ilgili entegre devreleri kontrol edin.

6.2. Cihaz Samsung Logosunda Takılı Kalıyor (Boot Loop)

Belirtiler: Samsung logosu görünüyor ancak sistem açılmıyor, sürekli yeniden başlıyor.

Teşhis Adımları:

• UFS bellek besleme voltajlarını kontrol edin
• UFS saat ve veri sinyallerini osiloskop ile gözlemleyin
• UFS0_RST_N sinyalini kontrol edin
• Yazılım güncellemesi veya factory reset deneyin

Çözüm: Yazılımsal çözüm işe yaramazsa, UFS bellek chipinin reballing veya değişimi gerekebilir.

6.3. Şarj Sorunları

Belirtiler: Cihaz şarj olmuyor, yavaş şarj oluyor.

• Şarj portu ve kablosunu kontrol edin
• Batarya voltajını ve sağlık durumunu test edin
• PMIC şarj devresini kontrol edin
• SPMI haberleşme hattını gözlemleyin

6.4. Aşırı Isınma

Belirtiler: Cihaz normal kullanımda aşırı ısınıyor, performans düşüklüğü yaşıyor.

• Isınan bölgeyi termal kamera ile belirleyin
• PMIC ve güç regülatörlerini kontrol edin
• Kısa devre tespiti için multimetre ile ölçüm yapın
• Yazılımsal güç yönetimi ayarlarını kontrol edin

7. S24 Ultra Devre Ölçüm Değerleri Tablosu

Aşağıdaki tablo, Samsung S24 Ultra SM-928U anakart şeması üzerindeki kritik test noktalarının normal çalışma voltaj değerlerini göstermektedir.

Cep Telefonu Tamir Kursu

8. S24 Ultra Sinyal Frekans ve Voltaj Değerleri

Aşağıdaki tablo, Samsung S24 Ultra kontrol ve haberleşme hatları üzerindeki sinyallerin frekans ve voltaj karakteristiklerini göstermektedir.

9. Adım Adım Arıza Teşhis Prosedürü

Samsung S24 Ultra SM-928U arıza çözümü için sistematik bir teşhis prosedürü izlenmelidir.

9.1. Fiziksel Muayene

1. Cihazı dikkatlice sökün ve anakartı çıkarın. Antistatik bileklik kullanın.
2. Anakart üzerinde görsel hasar kontrolü yapın: Yanmış bileşenler, korozyona uğramış bağlantılar, çatlaklar.
3. Su hasarı belirtilerini kontrol edin: Oksidasyon, yeşil pas, beyaz tortu.
4. Konektörlerin ve soketlerin fiziksel durumunu inceleyin.

9.2. Temel Elektriksel Testler

1. Batarya voltajını kontrol edin. Normal değer: 3.7V – 4.4V arası.
2. Anakart üzerinde kısa devre tespiti yapın. Multimetreyi diyot moduna alın.
3. Temel voltaj rail’lerini ölçün: VPH_PWR, VREG_SMPS, VREG_LDO hatları.
4. Şarj akımını ölçün. Normal şarj akımı: 1A – 3A arası.

9.3. Kontrol Sinyalleri Teşhisi

1. PON RESET N sinyalini kontrol edin. Voltaj değeri 1.2036V olmalıdır.
2. SM PS HOLD sinyalini ölçün. Güç düğmesine basıldığında bu sinyal aktif olmalıdır.
3. SM CXO kristal osilatör sinyalini osiloskop ile gözlemleyin. Frekans 38.5MHz olmalıdır.
4. Sinyal yoksa veya anormalse, ilgili bileşenleri ve bağlantı yollarını kontrol edin.

9.4. Haberleşme Sinyalleri Teşhisi

1. PMIC SPMI CLK sinyalini osiloskop ile ölçün. Beklenen frekans: 4.54MHz.
2. PMIC SPMI SDA sinyalini gözlemleyin. Veri paketleri görünmelidir.
3. SPMI sinyalleri yoksa, PMIC ve işlemci arasındaki bağlantı yollarını kontrol edin.
4. Gerekirse PMIC entegresini yeniden lehimleyin veya değiştirin.

9.5. UFS Bellek Teşhisi

1. UFS bellek besleme voltajlarını ölçün: VREG_L1B_2P5 (2.8632V) ve VREG_L1C_1P2 (1.2052V).
2. UFS0_RST_N sinyalini kontrol edin. 1.2V seviyesinde olmalıdır.
3. UFS saat ve veri sinyallerini diferansiyel modda ölçün.
4. Sinyaller normal ancak cihaz açılmıyorsa, UFS bellek chipini reballing yapın veya değiştirin.
5. UFS bellek değişimi sonrası, cihaz yazılımını yeniden yükleyin.

9.6. Son Kontroller ve Test

1. Tüm onarım işlemlerini tamamladıktan sonra anakartı temizleyin ve kurutun.
2. Cihazı yeniden monte edin ve bataryayı bağlayın.
3. Güç düğmesine basarak cihazı açın.
4. Cihaz açılıyorsa, tüm fonksiyonları test edin: Ekran, dokunmatik, kamera, şarj, ses, WiFi, Bluetooth.
5. Cihaz açılmazsa, teşhis prosedürünü baştan gözden geçirin.

10. Sonuç ve Öneriler

Samsung S24 Ultra SM-928U anakart şeması ve kontrol haberleşme hatlarının detaylı analizi, modern teknik servis merkezlerinde arıza teşhisinin temelini oluşturur. Bu makalede, PON RESET N, SM PS HOLD, SM CXO, PMIC SPMI CLK/SDA ve UFS bellek sinyallerinin görevleri, normal çalışma parametreleri ve arıza senaryoları kapsamlı bir şekilde incelenmiştir.

Teknik servis uzmanları için en önemli nokta, sistematik bir teşhis prosedürü izlemek ve doğru ölçüm ekipmanlarını kullanmaktır. Osiloskop ile sinyal ölçümleri, özellikle karmaşık arızaların teşhisinde vazgeçilmez bir araçtır.

Samsung S24 Ultra teknik servis merkezlerinde çalışan uzmanların, sürekli olarak güncel şema ve servis bilgilerini takip etmeleri önerilir.

S24 Ultra arıza çözümü sürecinde dikkat edilmesi gereken diğer önemli noktalar:

• Antistatik Önlemler: Anakart üzerinde çalışırken her zaman antistatik bileklik kullanın.
• Kaliteli Ekipman: Osiloskop, multimetre ve rework istasyonu gibi ekipmanların kaliteli ve kalibre olması şarttır.
• Dokümantasyon: Her teşhis ve onarım işlemini detaylı bir şekilde kaydedin.
• Sürekli Eğitim: Teknoloji hızla gelişmektedir. Yeni cihazlar, yeni şemalar ve yeni arıza tipleri için sürekli eğitim alın.
• Parça Kalitesi: Onarımda kullanılan yedek parçaların orijinal veya yüksek kaliteli OEM ürünler olmasına dikkat edin.

Bu kapsamlı rehber, Samsung S24 Ultra SM-928U anakart şeması üzerinde çalışan teknik servis uzmanları için bir başvuru kaynağı olarak hazırlanmıştır.
