Mi 14T (degas) baseband ve IMEI null





Mi 14T (Degas) Baseband ve IMEI Sorunu – Profesyonel Teknik Çözüm Rehberi

📋 İçindekiler – Tıklayarak İlgili Bölüme Gidin:

1. Sorunun Tanımı ve Belirtileri
2. 10K Direnç ve Alternatif Değer Analizi
3. PMIC ve Hat Kontrolü
4. Baseband CPU ve İç Katman Sorunları
5. FR Hatları ve RF Kontrolü
6. Yazılımsal Çözüm Yöntemleri
7. İleri Seviye Teknikler
8. Profesyonel Cep Telefonu Tamir Eğitimi

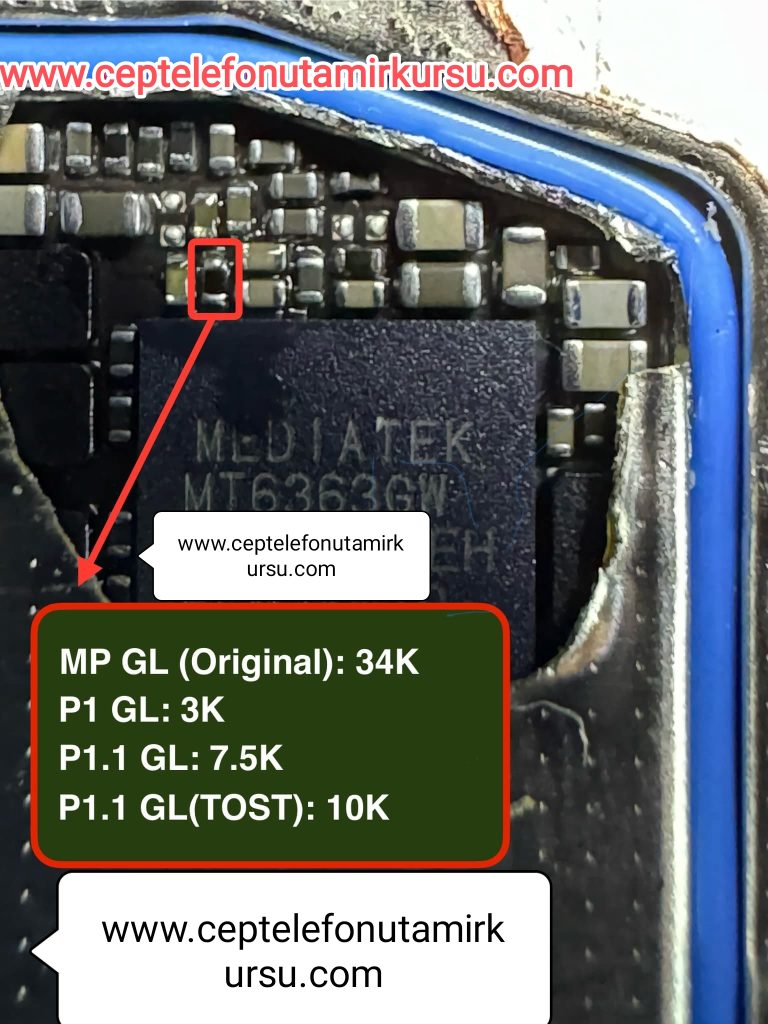

14t Degas imei null

1. Sorunun Tanımı ve Belirtileri

Mi 14T (Degas model kodlu) cihazlarda karşılaşılan baseband ve IMEI kaybı sorunu, teknik servislerin sıklıkla yüzleştiği karmaşık arızalardan biridir.

⚠️ Temel Belirtiler:

  • Cihazda IMEI null/unknown gözükmesi
  • Baseband versiyonunun görünmemesi veya “unknown” olarak gözükmesi
  • Sinyal çubuğunun boş/kapalı olması
  • Ayarlar > Telefon Hakkında bölümünde IMEI bilgilerinin eksikliği
  • Acil arama (112) dahi yapılamaması

Sorunun donanımsal olduğu, yazılımsal çözümlerin (format, yazılım yükleme, NV reset) işe yaramamasından anlaşılmaktadır. Özellikle 10K direnç değişimi sonrası sorunun devam etmesi, olayın sadece direnç değişiminden ibaret olmadığını göstermektedir.

2. 10K Direnç ve Alternatif Değer Analizi

2.1 Standart 10K Direnç Uygulaması

Mi 14T modelinde IMEI/baseband sorunları için yaygın olarak uygulanan yöntem, belirli bir direncin değiştirilmesidir. Ancak bu vakada:

  • 10K direnç takıldığında DFT modunda P1 veya MP olarak okunması
  • 60K orijinal direnç takıldığında da aynı sonucun alınması
  • Direnç değerlerinin ölçümde beklenen değeri vermemesi
💡 Teknik Not: DFT (Diagnostic Field Test) modunda P1 veya MP okunması, direnç yolunda veya bağlı olduğu hat üzerinde iletişim problemi olduğunu işaret eder. Bu durumda direnç değeri fiziksel olarak doğru olsa bile, sinyal iletimi gerçekleşmemektedir.

2.2 Alternatif Direnç Değerleri

10K ve 60K değerlerinin işe yaramadığı durumlarda denenmesi gereken alternatifler:

Önerilen Direnç Değerleri:
– 3.3K Ohm (RSA metodu için yaygın kullanılan değer)
– 22K Ohm (Paralel direnç hesaplaması için)
– 47K Ohm (Orta değer denemesi)
– 100K Ohm (Yüksek değer testi)
– 0 Ohm (Jumper/Doğrudan bağlantı testi)

Her bir direnç değeri değişiminde mutlaka cihazın tamamen kapanıp açılması ve baseband bölümünün yeniden initialize edilmesi gerekmektedir.

3. PMIC ve Hat Kontrolü

3.1 PMIC Değişimi Sonrası Durum

PMIC (Power Management Integrated Circuit) değişimi ve kalıplama işlemi yapılmasına rağmen sorunun devam etmesi, şu sonuçları doğurmaktadır:

  • PMIC’in sağlam olduğu ve arızalı olmadığı
  • Sorunun 10K direnç ile PMIC arasındaki hat üzerinde olduğu
  • İç katman (inner layer) bağlantı kopukluğu ihtimalinin güçlenmesi

3.2 Hat İzolasyonu Testi

10K direncin PMIC’e giden pininde omaj (açık devre/yüksek direnç) ölçülmesi kritik bir ipucudur. Yapılması gerekenler:

🔍 Kontrol Adımları:

  1. 10K direncin PMIC tarafındaki pad’inden direkt olarak PMIC’in ilgili pinine jumper (0 ohm) çekin
  2. Multimetre ile direnç ölçümü yapın (0.3-0.5 ohm arası normal kabul edilir)
  3. Eğer ölçüm yüksek çıkıyorsa, hat üzerinde kopukluk veya yarık kesinti vardır
  4. X-ray cihazı ile iç katman bağlantılarını kontrol edin

24K direncin sağlam olması ve yanındaki kapasitörün GND bağlantısının düzgün olması, bölgedeki komponentlerin genel olarak sağlam olduğunu ancak sorunun spesifik olarak 10K direnç hattında olduğunu göstermektedir.

4. Baseband CPU ve İç Katman Sorunları

4.1 BB CPU Arızası İhtimali

PMIC değişimi ve hat değişimi sonrası sorun devam ediyorsa, sıra Baseband CPU (BB CPU) veya RF Entegre kontrolüne gelmektedir. Dimensity 8300 işlemcili Mi 14T modellerinde:

  • BB CPU’nun reballing (top yenileme) işlemi
  • BB CPU değişimi (eğer arızalı ise)
  • RF entegre ve filtrelerin kontrolü

4.2 İç Katman (Inner Layer) Kopukluğu



🎯 Olası İç Katman Problemleri:

  • Düşme sonrası PCB iç katmanlarında mikro çatlaklar
  • Önceki onarımlarda yapılan hatalı ısı uygulaması sonrası iç katman hasarı
  • Fabrikasyon hata (nadiren görülür ancak imkansız değil)
  • Batarya şişmesi sonrası anakart bükülmesi ve iç katman kopukluğu

İç katman sorunlarında mikroskop altında yol çekme (jumper) veya ucu açılmış ince kablo ile direkt bağlantı denenebilir.

5. FR Hatları ve RF Kontrolü

5.1 FR Hatları Nedir?

FR (Front/Rear) hatları, baseband CPU ile RF entegre arasındaki kritik iletişim hatlarıdır. Bu hatlarda kopukluk olması durumunda:

  • IMEI görünür ancak sinyal alınmaz
  • Baseband versiyonu görünür ancak şebeke kaydı yapılamaz
  • Cihaz sinyal arar ancak hiçbir operatörü bulamaz

5.2 FR Hatları Kontrol Listesi

Kontrol Edilecek Noktalar:
1. BB CPU ile RF entegre arasındaki MIPI RFFE hatları
2. Anten switch bağlantıları
3. LDO hatları (Low Dropout Regulator)
4. Saat (Clock) hatları – 26MHz, 19.2MHz
5. Veri hatları – I2C, SPI, UART

FR hatlarının kontrolü için osiloskop ile sinyal bütünlüğü testi yapılması önerilir. Sinyal yoksa veya zayıfsa, hat üzerindeki komponentler (filtreler, dirençler, kapasitörler) tek tek izole edilmelidir.

6. Yazılımsal Çözüm Yöntemleri

6.1 NV Data Yedekleme ve Geri Yükleme

Donanımsal müdahaleler öncesinde ve sonrasında denenmesi gereken yazılımsal adımlar:

  • QPST (Qualcomm Product Support Tools) ile NV item okuma/yazma
  • Mi Flash Tool ile fastboot üzerinden yazılım yükleme
  • Meta Mode üzerinden IMEI yazma (RSA metodu ile)
  • DFT PRO, Trtools, Chimera Tool veya benzeri box araçları ile baseband bölge yazma
⚠️ Önemli Uyarı: Yazılımsal IMEI repair işlemleri bazı ülkelerde yasal olmayabilir. Bu işlemler sadece orijinal IMEI’nin geri yüklenmesi amacıyla yapılmalıdır. Cihazın orijinal IMEI’si kutu, SIM tepsisi veya ayarlar menüsünden (eğer görünüyorsa) öğrenilmelidir.

6.2 CPID Server Kullanımı

Xiaomi CPID (Cloud Provisioning ID) kilitli cihazlarda, yetkili servisler tarafından sunulan CPID server hizmetleri kullanılabilir. Bu hizmetler:

  • Kalıcı IMEI repair
  • Baseband hatası çözümü
  • Güncelleme sonrası IMEI kaybını önleme

7. İleri Seviye Teknikler

7.1 Mikro Jumper ve Yol Çekme

İç katman kopukluklarında veya çok küçük SMD komponentlerde uygulanan teknikler:

🔧 Uygulama Adımları:

  1. 0.02mm veya daha ince jumper teli kullanın
  2. UV maskesi ile yalıtım sağlayın
  3. Kısa devre riskine karşı komşu pinleri izole edin
  4. Termal macun ile ısı dağılımını optimize edin

7.2 Reballing ve Entegre Değişimi

Eğer BB CPU veya PMIC arızalı ise:

  • Öncelikle reballing (top yenileme) deneyin – maliyet düşüktür
  • Reballing işe yaramazsa entegre değişimi yapın
  • Yeni entegre takmadan önce mutlaka PCB pad’lerini temizleyin
  • Termal profil optimize edilmelidir (Dimensity 8300 için özel profil)

7.3 Son Çare: Anakart Değişimi

Tüm yukarıdaki adımlar başarısız olursa ve cihaz kritik öneme sahipse (müşteri verileri vb.), anakart değişimi düşünülebilir. Ancak bu:

  • Maliyetli bir çözümdür
  • Veri kaybına neden olur (eğer yedek alınmadıysa)
  • Son seçenek olarak değerlendirilmelidir

8. Profesyonel Cep Telefonu Tamir Eğitimi

Bu gibi karmaşık teknik sorunları çözebilmek için profesyonel eğitim şarttır. Cep telefonu tamir sektöründe başarılı olmak, sadece pratik yapmakla değil, doğru teknikleri ve arıza tespit metodolojilerini öğrenmekle mümkündür.

🎓 Profesyonel Cep Telefonu Tamir Kursu

350 saatlik kapsamlı eğitim programı ile temel elektronikten ileri seviye anakart tamiri ve yazılım işlemlerine kadar her şeyi öğrenin.

İletişim: 0542 585 68 92

www.ceptelefonutamirkursu.com

Eğitim İçeriği

  • Temel elektronik ve devre elemanları
  • Lehimleme teknikleri ve entegre sökme/takma
  • Anakart katmanları ve yol takibi
  • Yazılım araçları (Z3X, Octopus, TrTool,Chimera Tool, DFT PRO Mi Flash)
  • JTAG işlemleri ve ölü cihaz kurtarma
  • iPhone ve Android anakart tamiri
  • Laptop anakart tamiri (ücretsiz ek modül)
✅ Kurs Özellikleri:

  • Her öğrenciye ayrı teknik servis masası
  • Uygulama ağırlıklı yazılım donanım pratiği
  • Uygulamalı eğitim (2 ay 350 saat süreli)
  • Sektörde 2003’ten beri deneyim
Kaynak ve Referanslar:
Bu teknik rehber, profesyonel cep telefonu tamir kursu eğitim materyalleri ve sektör deneyimlerinden derlenmiştir. Detaylı teknik eğitim ve sertifika programları için Cep Telefonu Tamir Kursu web sitesini ziyaret edebilirsiniz.

Son Güncelleme: Mart 2026 | Teknik Servis Rehberi
