Redmi Note 13 Pro / POCO X6 Wi-Fi Açılmıyor, Bluetooth Bağlanmıyor ve GPS Sinyal Yok Arızası: WCN3988 / WCN3950 RF Entegresi, Şematik Hat Takibi, Besleme Voltajları ve Anakart Onarım Rehberi
📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)
- 1. Arıza Tablosu: Redmi Note 13 Pro ve POCO X6 Cihazlarda Wi-Fi, Bluetooth ve GPS Neden Birlikte Bozulur?
- 2.Schematic Analizi: WCN3988 / WCN3950 Entegresi ve Anakart Yerleşimi (TOP & BOTTOM)
- 3. Wi-Fi / BT / GPS Entegresinin 4 Kritik Besleme Rayı (LDO Voltajları)
- 4. Sinyal ve Saat Yolları: 38.4 MHz Kristal, PCIe / SLIMbus Veri Yolları ve GPS RF Hattı
- 5. Redmi Note 13 Pro / POCO X6 Wi-Fi, BT ve GPS Ölçüm & Diyot Değerleri Tablosu
- 6. Teknik Servis Masasında Adım Adım Arıza Teşhis ve BGA Onarım Protokolü
- 7. Profesyonel Destek, Kurs ve İletişim Bilgileri
- Referans Ölçüm ve Voltaj Tablosu
- Adım Adım Arıza Teşhis Akışı
Özet & Uzman Notu: Xiaomi Redmi Note 13 Pro ve POCO X6 (Snapdragon 7s Gen 2 / MTK platformu) akıllı telefonlarda Wi-Fi butonunun grileşmesi (açılamaması), Bluetooth cihaz aramada donma veya eşleşmeme, GPS konum bulamama / ‘GPS sinyali aranıyor’ arızalarının anakart donanım düzeyinde teşhis ve onarım rehberi. Şematik diyagramına göre WCN3988 / WCN3950 Wi-Fi/BT/FM/GPS entegresi, TOP ve BOTTOM katman hatları, VDD_WCN_1P3, VDD_WCN_1P8, VDD_WCN_0P95 ve VDD_WCN_3P3 regülatör besleme hatları, PCIe / SLIMbus / UART / PCM sinyalleri, 38.4 MHz XTAL RF referans saat darbesi, anten anahtarlama (RF Diplexer / Switch) filtreleri ve mikroskop altında BGA reballing adımları Mert Cep Telefonu Tamir Kursu (0542 585 68 92 – www.ceptelefonutamirkursu.com) uzmanlığıyla incelenmektedir.
1. Arıza Tablosu: Redmi Note 13 Pro ve POCO X6 Cihazlarda Wi-Fi, Bluetooth ve GPS Neden Birlikte Bozulur?
Teknik servis laboratuvarımıza Xiaomi ekosisteminden sıklıkla gelen şikayetlerin başında şunlar yer almaktadır: ‘Redmi Note 13 Pro cihazımda ayarlardan Wi-Fi butonuna dokunduğumda buton kendiliğinden kapanıyor veya gri renkte kilitli kalıyor’, ‘POCO X6 telefonumda Bluetooth kulaklık aratırken cihaz donuyor ve hiçbir Bluetooth cihazını bulamıyor’, ‘Haritalara girdiğimde konum bulunamıyor veya GPS sinyali zayıf uyarısı veriyor.’
Kullanıcılar ve tecrübesiz teknisyenler bu üç kritik fonksiyonu (Wi-Fi, Bluetooth ve Küresel Konumlandırma Sistemi – GPS) birbirinden bağımsız modüller zannederek gereksiz yere ROM yükleme, fabrika ayarlarına sıfırlama veya anten tırnaklarını eğip bükme gibi yanlış yöntemlere başvururlar. Oysa modern Qualcomm ve MediaTek akıllı telefon mimarilerinde Wi-Fi (WLAN), Bluetooth (BT) ve GPS (GNSS/Beidou/Galileo) alt sistemleri tek bir hibrit RF modül entegresi (Qualcomm WCN3988 / WCN3950 Serisi) içerisinde kombine edilmiştir.
Bu sebeple, anakart üzerindeki bu entegrenin ana lojik besleme voltajlarından biri çöktüğünde, 38.4 MHz referans kristal frekansı sustuğunda veya cihaz darbe alıp entegrenin altındaki BGA lehim bilyeleri koptuğunda Wi-Fi, Bluetooth ve GPS aynı anda felç olur. Bu rehberde şema üzerinden anakartın TOP (Üst) ve BOTTOM (Alt) yüzeylerindeki izleri (traces), ölçüm noktalarını ve adım adım onarım algoritmasını detaylandırıyoruz.
🔍 YAZILIM MI DONANIM MI? İLK HIZLI TEST KURALI:
Cihazın Ayarlar > Telefon Hakkında > Durum Bilgisi menüsüne girin. Eğer Wi-Fi MAC Adresi satırında 02:00:00:00:00:00 veya Kullanılamıyor (Unavailable) yazıyorsa sorun %100 donanımsaldır! İşlemci (SoC), PCIe veya SLIMbus/UART veri yolu üzerinden Wi-Fi entegresinin donanımsal çip kimliğine (Chip ID) ulaşamadığı için sürücüyü yükleyememekte ve butonu griye düşürmektedir.

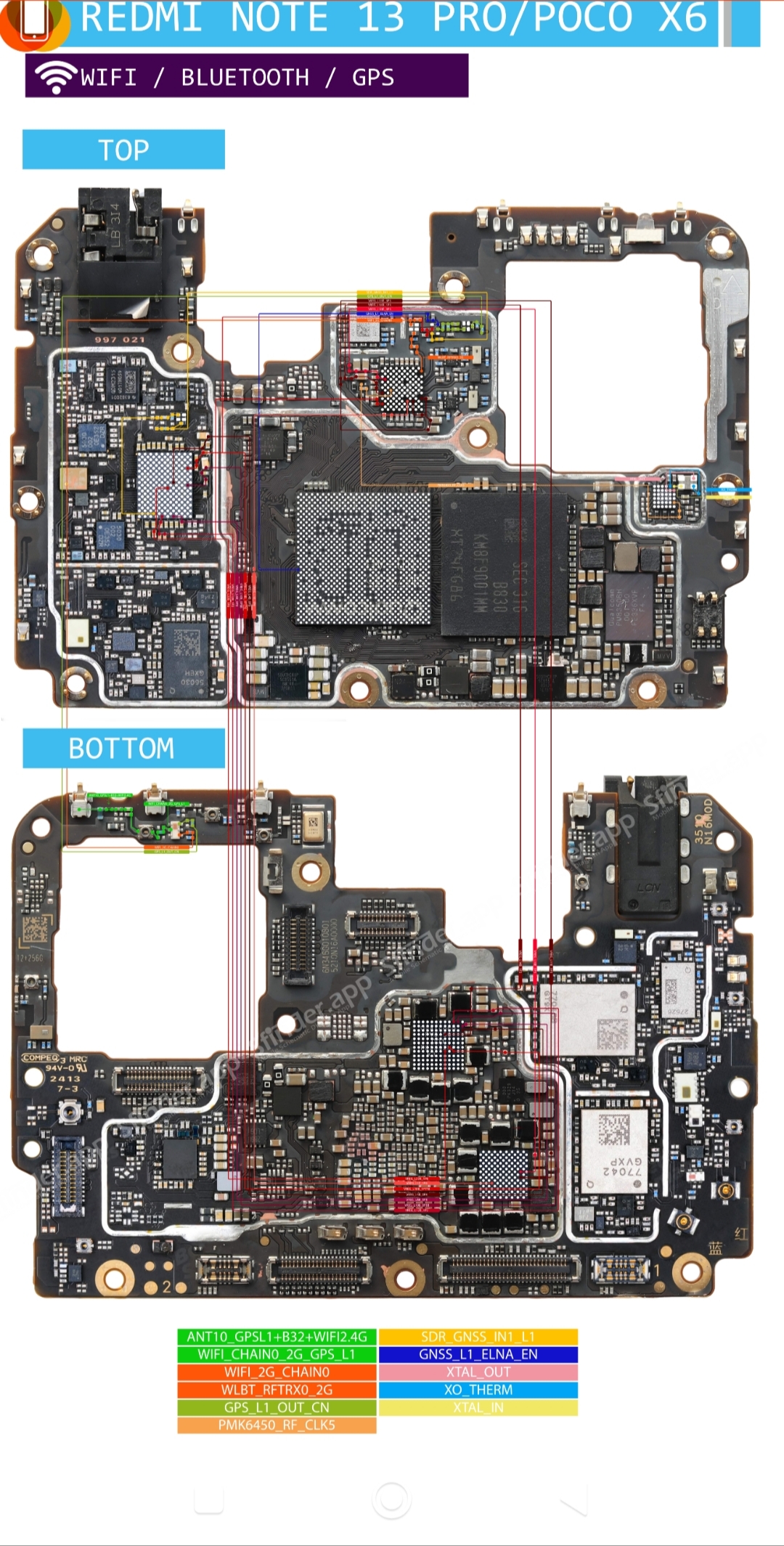

2.Şematik Analizi: WCN3988 / WCN3950 Entegresi ve Anakart Yerleşimi (TOP & BOTTOM)
Redmi Note 13 Pro ve POCO X6 anakart mimarisinde kablosuz bağlantı bloğu, anakartın yüksek frekanslı RF bölümünde yer alır ve elektromanyetik parazitlerden (EMI) korunmak amacıyla özel lehimli metal kalkanların (shielding cans) altına konumlandırılmıştır.
Mobil şematik diyagramında görüldüğü üzere devre iki yüzeye yayılmıştır:
- TOP (Üst Yüzey) Devreleri: Ana WCN3988 Wi-Fi/BT/GPS hibrit modülü, çevre LDO filtreleme kapasitörleri, 2.4 GHz / 5 GHz RF ön yüzey anahtarları (Front-End Module – FEM) ve anten eşleme LC devreleri yer alır. Burası darbe anında kalkanın altındaki baskıdan en çok etkilenen bölgedir.
- BOTTOM (Alt Yüzey) Devreleri: Güç yönetim entegresinden (PMIC – PM7250B / PM6150L türevi) gelen düşük gürültülü (Low-Dropout) LDO besleme hatları, alt geçiş delikleri (vias) ve GPS LNA (Düşük Gürültülü Yükselteç) filtreleme blokları bulunmaktadır. BOTTOM yüzeyinde meydana gelen bir soğuk lehim veya çatlak kondansatör, üstteki Wi-Fi entegresine giden voltajı kesebilir.
- RF İletim Yolları (50 Ω Empedans Çizgileri): Anten koaksiyel kablosuna ve kasa üzerindeki LDS anten bantlarına giden hatlar 50 ohm mikroşerit hat olarak tasarlanmıştır. Bu hat üzerindeki seri bobinlerin (inductor) kırılması sinyalin zayıflamasına, modemin hemen yanında çekerken 2 metre uzaklaşınca kopmasına neden olur.
3. Wi-Fi / BT / GPS Entegresinin 4 Kritik Besleme Rayı (LDO Voltajları)
WCN entegresinin uyanabilmesi ve ana işlemci ile iletişim kurabilmesi için anakart ana güç yöneticisi (PMIC) tarafından üretilen 4 temel regüle voltaja ihtiyaç vardır. Bu voltajlardan tek bir tanesi bile eksik veya düşükse entegre çalışmaz:
⚡ WCN DEVRESİNİN 4 TEMEL VOLTAJ RAYI:
- VDD_WCN_1P3 (1.30V – 1.35V Çekirdek Analog Beslemesi): Dahili radyo frekans sentezleyicilerini ve analog çeviricileri besler. Filtre kondansatörlerinde kısa devre oluşursa tüm PMIC kapanabilir veya Wi-Fi açılmaya çalışırken telefon aniden kapanıp yeniden başlayabilir.
- VDD_WCN_1P8 (1.80V Lojik Arayüz Beslemesi): Entegrenin PCIe, SLIMbus, UART ve PCM dijital veri hatlarının giriş-çıkış seviyesini belirler. 1.8V eksikse CPU ile WCN entegresi hiçbir şekilde komut alışverişi yapamaz; MAC adresi boş görünür.
- VDD_WCN_0P95 / 0P9 (0.95V Dijital Çekirdek Beslemesi): Entegrenin dahili mikroişlemci çekirdeğini (DSP / Baseband) çalıştırır. Ripple (dalgalanma) veya empedans düşüşü durumunda Wi-Fi açılır gibi olur ancak ağları tarayamaz.
- VDD_WCN_3P3 / 3P1 (3.30V RF Güç Yükseltici – PA Beslemesi): 2.4GHz ve 5GHz Wi-Fi sinyallerinin havaya güçlü basılmasını sağlayan PA (Power Amplifier) katı beslemesidir. Genellikle doğrudan batarya hattından (VBAT) veya özel bir Boost regülatöründen beslenir. Bu voltaj yoksa cihaz ancak modemin tam üstüne konulduğunda tek diş çeker.
4. Sinyal ve Saat Yolları: 38.4 MHz Kristal, PCIe / SLIMbus Veri Yolları ve GPS RF Hattı
Voltajlar sağlamsa teknisyenin odaklanması gereken ikinci aşama sinyal veri yolları ve referans saat frekanslarıdır:
- 38.4 MHz TCXO RF Kristali: Wi-Fi entegresinin tüm radyo frekanslarını kilitleyebilmesi için faz gürültüsü düşük stabil bir saat darbesine ihtiyacı vardır. Kristal hasar görmüşse veya bacak lehimleri kopmuşsa entegre RF sinyali üretemez. Osiloskop ile kristal çıkışında 38.4 MHz sinüs dalgası doğrulanmalıdır.
- PCIe_WLAN_CLK / TX / RX Diferansiyel Çiftleri: Yüksek hızlı Wi-Fi 6 / AC veri transferini doğrudan Snapdragon CPU’ya aktaran diferansiyel hatlardır. Şemadaki seri kuplaj kapasitörlerinde çatlak varsa veya açık devre (OL) ölçülüyorsa Wi-Fi açılmaz.
- SLIMbus / UART_BT Veri Yolları: Bluetooth ses ve veri trafiğini yöneten yollardır. SLIMbus kilitlenirse Bluetooth açılır görünse de kulaklık bağlandığında ses cızırtılı gelir veya cihaz donar.
- GPS_RF_IN ve Dahili LNA Filtreleri: GPS sinyali uydulardan son derece zayıf (-130 dBm ila -160 dBm) seviyede gelir. Antenden çıkan hat önce bir SAW filtreye ve ardından düşük gürültülü yükseltece (LNA) girer. Sıvı temasında SAW filtre korozyona uğrarsa Wi-Fi ve Bluetooth kusursuz çalışsa dahi GPS asla uydu bulamaz.
5. Redmi Note 13 Pro / POCO X6 Wi-Fi, BT ve GPS Ölçüm & Diyot Değerleri Tablosu
Aşağıdaki teknik servis tablosu; WordPress sitelerinde hiçbir kelimenin satır ortasında kesilmemesi, geniş sütunların bozulmaması ve teknik terimlerin hücre içinde yatayda uzaması için özel korumalı CSS ile hazırlanmıştır. Değerler anakart enerjisiz durumdayken multimetrenin diyot modunda (Kırmızı prob GND’de, Siyah prob test noktasında) alınmıştır.
| Şematik Test Noktası | Sinyal / Güç Hattı Adı | Normal Çalışma Voltajı | Diyot Modu Referansı (mV) | Anakart Yüzeyi | Hasar Durumunda Karşılaşılan Arıza ve Sahada Kesin Çözüm |
|---|---|---|---|---|---|
| C2401 / C2402 (WCN Çıkışı) | VDD_WCN_1P3 | 1.30V – 1.35V DC | 380 – 440 mV | TOP (Üst Katman) | 0 mV kısa devre ise cihaz bootloop’a girer veya Wi-Fi butonuna basınca telefon kapanır; kondansatörü değiştirin. |
| C2408 (Lojik Giriş Pedi) | VDD_WCN_1P8 | 1.80V DC Lojik | 460 – 520 mV | TOP (Üst Katman) | Voltaj yoksa veya OL ise CPU entegreyi tanımaz; Wi-Fi MAC adresi boş kalır ve buton grileşir; LDO beslemesini onarın. |
| C2415 (Core Kapasitörü) | VDD_WCN_0P95 | 0.95V DC Çekirdek | 290 – 350 mV | BOTTOM (Alt Katman) | Çekirdek beslemesi düşerse Wi-Fi açılır ancak ağ arama listesi sürekli boş döner; PMIC LDO çıkışını inceleyin. |
| C2422 (PA Güç Girişi) | VDD_WCN_3P3_PA | 3.30V DC Boost | 510 – 580 mV | TOP (Üst Katman) | Güç amplifikatörü beslenemez; cihaz modeme 1 metre mesafede çeker, uzaklaşınca sinyal tamamen kesilir. |
| Y2401 Pin 1/3 (RF Kristal) | XTAL_38M4_IN / OUT | 0.80V AC Osilasyon | 620 – 710 mV | TOP (Üst Katman) | Kristal salınım yapamazsa WCN entegresi kilitlenir; Bluetooth ve Wi-Fi hiç açılmaz; 38.4MHz kristali değiştirin. |
| R2430 / R2431 (BT UART) | UART_BT_TX / RX | 1.80V Lojik | 480 – 540 mV | TOP (Üst Katman) | Bluetooth açılır ancak cihaz arama modunda takılır veya eşleşme sırasında hata verir; seri dirençleri kontrol edin. |
| FL2405 / L2410 (GPS Girişi) | GPS_RF_IN_SAW | 0.00V (RF Sinyal) | 390 – 450 mV | BOTTOM (Alt Katman) | Wi-Fi/BT çalışır fakat GPS uydusu bulunamaz (‘Konum aranıyor’ uyarısı); SAW filtre ve anten konnektörünü yenileyin. |
6. Teknik Servis Masasında Adım Adım Arıza Teşhis ve BGA Onarım Protokolü
Redmi Note 13 Pro veya POCO X6 Wi-Fi/BT arızasıyla servis masanıza geldiğinde izlenmesi gereken profesyonel prosedür şöyledir:
- Yazılımsal Doğrulama ve Durum Kontrolü: Cihazın ayarlarına girip Wi-Fi MAC adresi ve Bluetooth adresinin varlığı kontrol edilir. Adres görünüyorsa arıza anten/RF yolundadır; adres boşsa arıza entegre beslemesi veya veri yolundadır.
- Kalkan Sökümü ve Mikroskop Muayenesi: Wi-Fi RF kalkanı sökülürken doğrudan aşırı sıcak hava verilmemelidir! Anakartın arka yüzeyinde işlemci (SoC) ve UFS bellek yer alır. Kalkan mümkünse hassas yan keski veya CNC freze ile açılmalı; sıcak hava kullanılacaksa 320°C geçilmemeli ve CPU tarafı kalın termal bakır şerit ile korunmalıdır.
- Pasif Diyot Ölçümü: C2401 (1.3V) ve C2408 (1.8V) kapasitörlerinde şasiye göre diyot testi yapılır. 0 mV kısa devre tespit edilirse 1.0V 2A akım verilerek termal kamera ile kısa devre olan kondansatör bulunur ve sökülür.
- Darbe Kaynaklı BGA Çatlak Tespiti: Değerler normalse ancak Wi-Fi açılmıyorsa sorun darbe sonucu WCN3988 entegresinin lehim bilyelerinin çatlamasıdır. Entegrenin üzerine kaliteli lehim pastası (flux) sürülerek 330°C’de hafifçe yoklama (reflow) yapılabilir; kalıcı çözüm için entegre sökülüp bilyeleri taze kalıpla (reballing) yenilenmelidir.
- Entegre Değişimi: Reballing işlemine rağmen düzelmeyen durumlarda WCN3988 entegresi donör karttan veya sıfır parça ile değiştirilir. Montaj sonrası anten koaksiyel kablosunun ve kasa tırnaklarının temas ettiği doğrulanmalıdır.
7. Profesyonel Destek, Kurs ve İletişim Bilgileri
Redmi Note 13 Pro ve POCO X6 serisi anakartlarda Wi-Fi, Bluetooth ve GPS onarımı; çift taraflı anakart yapısı, işlemcinin yakınlığı ve hassas RF hatları sebebiyle yüksek el becerisi ve şematik okuma uzmanlığı gerektirir. Bilinçsizce anakarta ısı vermek veya kalkanı zorlayarak koparmak anakartın tamamen susmasına (ölü kart – dead board) yol açabilir.
Mert Cep Telefonu Tamir Kursu
İleri Düzey Xiaomi, POCO & Android Anakart Tamiri, BGA Reballing, RF Devre Takibi ve Şematik Ölçüm Eğitim Merkezi
Teknik Destek & Eğitim Kayıt Hattı: 0542 585 68 92
Resmi Web Sitemiz: www.ceptelefonutamirkursu.com
📊 Referans Voltaj, Parametre ve Ölçüm Tablosu
WCN entegresi analog çekirdek beslemesi; kısa devrede Wi-Fi açılmaz
Lojik iletişim voltajı; yoksa MAC adresi boş ve buton gri kalır
Dijital çekirdek beslemesi; ripple varsa ağ taraması yapılamaz
RF Power Amplifier beslemesi; yoksa sinyal çok zayıf çeker
RF referans saat darbesi; salınım yoksa Wi-Fi/BT kilitlenir
Kırmızı prob GND’de; 0 mV ise kısa devre mevcuttur
Kırmızı prob GND’de; OL ise açık devre mevcuttur
🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi
Adım 1: Ayarlar Menüsünde MAC Adresi Kontrolü Yapın
Ayarlar > Telefon Hakkında > Durum menüsünden Wi-Fi ve Bluetooth MAC adresinin görünüp görünmediğini inceleyin. Adres ‘Kullanılamıyor’ ise donanımsal arıza kesindir.
⚠️ KRİTİK UYARI: Adres görünmüyorsa boş yere ROM yükleme veya sıfırlama yapmayın.
Adım 2: Wi-Fi Kalkanını CPU’yu Isıtmadan Güvenle Açın
Anakartın arka yüzündeki işlemciye ısı gitmemesi için kalkanı hassas yan keski veya düşük ısı (maks 320°C) ve bakır koruma bandı ile kaldırın.
⚠️ KRİTİK UYARI: Kalkanı zorlayarak çekmeyin, anakart katman yolları kopabilir.
Adım 3: C2401 ve C2408 Kapasitörlerinde Diyot ve Voltaj Ölçümü Yapın
Multimetre diyot modunda C2401 (1.3V) ve C2408 (1.8V) hatlarında kısa devre veya açık devre arayın. Cihaz açıkken voltajları DC kademesinde teyit edin.
⚠️ KRİTİK UYARI: Kısa devre durumunda hatta 1.3V üzerinde yüksek voltaj enjekte etmeyin.
Adım 4: WCN3988 Entegresine BGA Reballing Yapın veya Değiştirin
Voltajlar normalse darbe kaynaklı kopan bilyeleri tazelemek için entegreyi 340°C sıcak hava ile söküp kalıplayın, gerekirse yenisiyle değiştirin.
⚠️ KRİTİK UYARI: Entegre yön (nokta) işaretini sökmeden önce mutlaka fotoğraflayın.
Adım 5: Anten Koaksiyel Kablo ve Gövde Temaslarını Doğrulayın
Wi-Fi ve GPS’in uzak mesafeden de çekmesi için koaksiyel anten kablosunun iç pini ve kasa temas tırnaklarını temizleyip montajı tamamlayın.
⚠️ KRİTİK UYARI: Kablo ezilmişse Wi-Fi yalnızca modemin yanında zayıf çekecektir.
