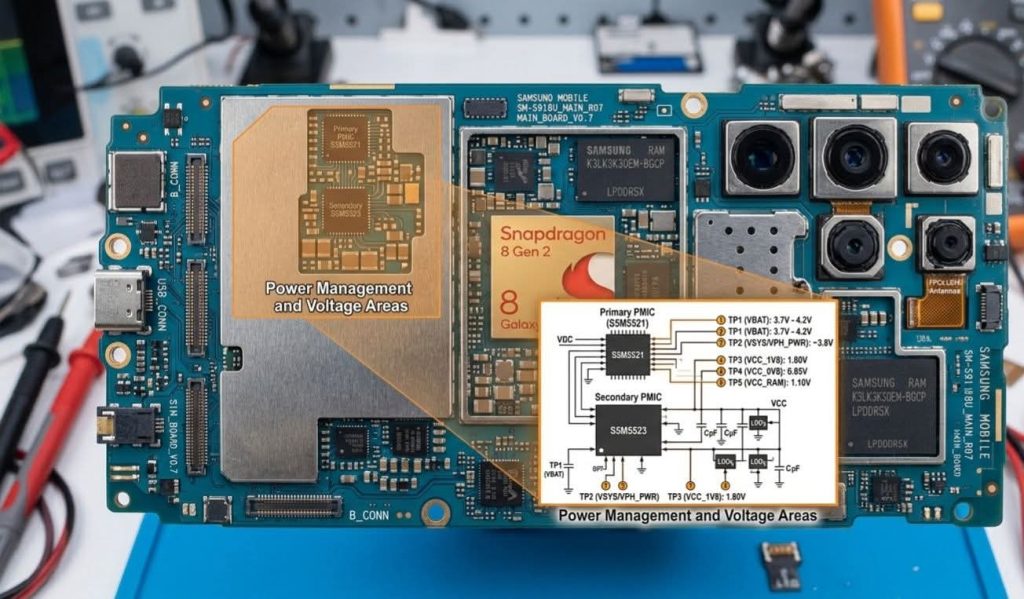

Akıllı Telefonlarda Pre-Boot (Açılış Öncesi) Güç Dizisi

Önce yazılım

1. Batarya Gerilimi (V-BAT / VPH_PWR)

Parametre Değer
Gerilim Aralığı 3.7V – 4.2V (Li-ion/Li-Po)
Yayılım Yolu Batarya konektörü → Ana güç hatları
Beslenen Bileşenler PMIC (Güç Yönetim IC), Şarj IC

Kontrol Noktası: Batarya FPC konektörü pinleri veya ana hat üzerindeki büyük stabilizasyon kapasitörleri üzerinden ölçüm yapılır.

2. Sistem Gerilimi (V-SYS / VPH_PWR)

Modern Qualcomm ve MediaTek mimarilerinde, şarj IC’si batarya gerilimini “hazır” sistem voltajına dönüştürür.

Durum Belirti
Normal Güç kaynağına bağlandığında nominal akım çekimi (50-300mA)
Kısa Devre Bağlantı anında yüksek akım çekimi veya hiç çekmeme
Açık Devre 0V ölçümü, sistem hiç çalışmaz.

3. Her Zaman Açık (Always-On) Voltajları

Güç tuşuna basmadan önce bile aktif olması gereken kritik raylar:

Voltaj Rayı Değer Görev
V-RTC 1.8V Gerçek Zamanlı Saat, SRAM tutma
PWR_BTN 1.8V (modern) / VBAT (legacy) Güç tuşu algılama devresi

Tanı Kuralı: Güç tuşu üzerinde 1.8V bulunamazsa → PMIC arızası öncelikli şüphedir.

4. Bellek Ön Besleme (LPDDR RAM Rails)

Gelişmiş güç mimarilerinde, PMIC açılış öncesi bellek kontrolcüsüne düşük voltajlı ön besleme sağlar:

Yol  Tipik Değer
VDDQ 1.1V
VPP 0.8V

Tanı Protokolü (Adım Sırası)

┌──────────────────────────┐
│ 1. TESLİMAT: V-BAT ölçümü (Pil FPC) │
│ ↓ │
│ 2. DAĞITIM: V-SYS kontrolü (Şarj IC) │
│ ↓ │
│ 3. UYARI: 1.8V PWR_BTN algılama │
│ ↓ │
│ 4. Stabilizasyon: Sızıntı akımı = 0.000A │
└─────────────────────────┘

Teknisyenden Teknisyene: Hızlı Tanı Kılavuzu

> “Ölü cihaz” senaryosunda ilk adım her zaman güç tuşu gerilimini kontrol etmektir.

Bulgu Yorum
PWR_BTN’de 1.8V var PMIC hazır, açılış sinyali bekliyor → Yazılım/Önyükleyici şüphesi
PWR_BTN’de 0V var PMIC’e ulaşamıyor → Batarya yolu, Şarj IC veya PMIC arızası

İzleme Stratejisi:
1. PWR_BTN voltajı yoksa → Batarya konektöründen PMIC’e kadar olan yolu segment segment izole et
2. Şarj IC çıkışlarında V-SYS yoksa → Şarj devresi odak noktası
3. Her şey yolunda ama cihaz tepki vermiyorsa → Yazılım brick veya CPU arızası

Bu yapı, servis teknisyenlerinin “ölü cihaz” vakalarında sistematik bir yaklaşımla hızlı tanı koymasını sağlar. Her voltaj rayı, bir sonraki adımda neyin kontrol edileceğini belirleyen bir kapı görevi görür.
