iPhone 11 A13 CPU Sökme Quick 861DW ile

iPhone 11 A13 CPU Sökümü Quick 861DW ile Entegre Sökme Kalıplama Üfleme ve Isı Ayarı Rehberi

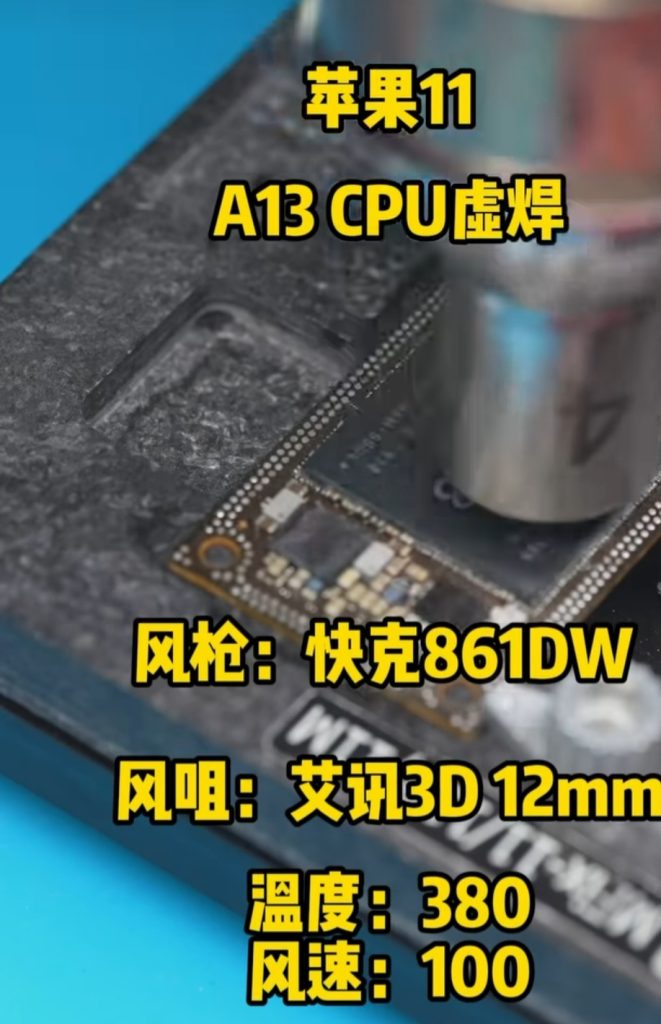

iPhone 11 A13 CPU Sökme Quick 861DW
iPhone 11 A13 CPU Sökme Quick 861DW
iPhone 11 kullanıcıları arasında en sık rastlanan arızalardan biri A13 CPU  soğuk lehim problemidir. Bu durum cihazın rastgele kapanmasına yavaşlamasına veya hiç açılmamasına yol açar. Profesyonel tamirde bu sorunu çözmenin en etkili yolu Quick 861DW sıcak hava istasyonu ile entegre sökme işlemidir. Görselde net olarak görülen ayarlar sayesinde işlem hem hızlı hem de anakarta zarar vermeden tamamlanır. Quick entegre sökme kalıplama üfleme ısı ayarı temasıyla hazırladığımız bu rehberde adım adım her detayı bulacaksınız.Quick 861DW sıcak hava tabancası BGA ve CPU sökümünde endüstri standardıdır. Yüksek hassasiyetli dijital kontrolü sayesinde sıcaklık ve hava akışını milimetrik ayarlayabilirsiniz. iPhone 11 A13 CPU sökümü için ideal ekipmandır çünkü 380 derece sıcaklıkta lehimleri eritirken çevresindeki bileşenleri korur. Bu modelin gücü sayesinde uzun süreli kullanımda bile stabil kalır ve tamir süresini dakikalara indirir. Sıcaklık 380 derece olarak belirlenmiştir. Bu değer kurşunsuz lehim erime noktasına tam uyar ve A13 CPU’yu hızlıca serbest bırakır. Daha düşük sıcaklıkta lehim erimez daha yüksekte ise anakart yanma riski artar. Bu yüzden 380 derece Quick entegre sökme için altın kuraldır.Rüzgar hızı yani hava akışı 100 seviyesindedir. Bu ayar güçlü ama kontrollü üfleme sağlar. Çok düşük hızda ısı dağılımı yetersiz kalır çok yüksek hızda ise nozul çevresinde lehim sıçraması oluşur. 100 değeri kalıplama üfleme dengesini mükemmel tutar ve CPU’yu nazikçe kaldırır.Kalıplama üfleme için kullanılan nozul ise Aixun 3D 12mm’dir.
Bu özel 3D tasarlanmış nozul hava akışını odaklayarak tek noktaya yoğunlaştırır. 12mm çapı iPhone 11 anakartındaki A13 CPU boyutuna tam uyar. Kalıplama özelliği sayesinde sıcak hava sadece CPU altına yönlenir ve çevredeki kapasitörler ile diğer entegreler korunur. Bu nozul olmadan üfleme işlemi verimsiz olur ve tamir süresi uzar.İşlemi başarıyla tamamlamak için şu adımları takip edin. Önce anakarta kaliteli flux sürün ki lehim akışı kolaylaşsın.
Quick 861DW’yi açıp ön ısıtma moduna alın. Aixun 3D 12mm nozulu CPU üzerine tam ortalayarak konumlandırın. Sıcaklığı 380 dereceye rüzgar hızını 100’e ayarlayın. Yaklaşık 20-30 saniye üfleyin ve lehimlerin tamamen eridiğini görün. Sonra vakum pens veya ince bir aletle CPU’yu hafifçe kaldırın. Bu yöntemle sanal lehim sorunu tamamen ortadan kalkar ve yeni CPU montajı için anakart hazır hale gelir.Quick 861DW ile entegre sökme kalıplama üfleme ısı ayarı yapmanın birçok avantajı vardır. İlk olarak işlem süresi kısalır ve müşteri memnuniyeti artar. İkinci olarak anakart hasar riski minimuma iner çünkü ısı ve hava akışı hassas kontrol edilir. Üçüncü olarak profesyonel tamir merkezlerinde aynı ayarları kullanan ustalar standart kalite yakalar. Bu ayarlar özellikle iPhone 11 A13 CPU tamiri için test edilmiş ve görselde kanıtlandığı üzere en verimli sonuçları verir.Dikkat edilmesi gereken önemli noktalar da vardır. Her zaman anti-statik bileklik kullanın çünkü statik elektrik CPU’yu anında öldürebilir. Nozulun temiz ve kuru olmasına özen gösterin yoksa tıkanma yaşanır. Sıcaklık ayarı yaparken termometre ile anakart yüzeyini kontrol edin 400 dereceyi asla aşmayın. Kalıplama üfleme sırasında nozulu sürekli hareket ettirin ki eşit ısı dağılımı olsun. Bu önlemleri alırsanız tamir başarı oranı yüzde 95’in üzerine çıkar.
iPhone 11 A13 CPU sökümü Quick 861DW ayarlarıyla artık evde bile yapılabilecek bir işlemdir. 380 derece sıcaklık 100 rüzgar hızı ve Aixun 3D 12mm nozul kombinasyonu sayesinde kalıplama üfleme ve ısı ayarı mükemmel sonuç verir. Bu rehberi uygulayan herkes cihazını kurtarabilir ve gereksiz masraflardan kurtulur. Tamir sonrası yeni CPU montajını da aynı ekipmanla yapabilirsiniz. Sorularınız olursa yorumlarda belirtin en iyi Quick entegre sökme kalıplama üfleme ısı ayarı deneyimlerini paylaşalım.

    • Mert_Egitim
