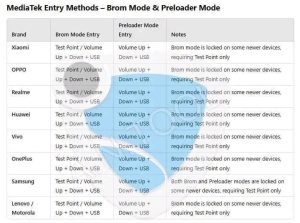

ANDROİD EDL-BROM MODE-PRELOADER buttın combination

  1. ANDROİD GRUBU CİHAZLARIN EDL-BROM MODE-PRELOADER VE BENZERİ MODLARA GEÇİŞ TUŞ KOMBİNASYONLARI

ANDROİD EDL-BROM MODE-PRELOADER buttın combination ANDROİD EDL-BROM MODE-PRELOADER buttın combination

Benzer İçerik

Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları




Teknik Servis Dokümantasyonu · Donanım Seviyesi Analiz

Android eMMC IC (BGA) Tipleri: Yapı, Voltaj, JTAG ve Arıza Onarım Rehberi

Akıllı telefon, tablet ve Android TV kutularının anakartında yer alan eMMC (embedded MultiMediaCard) belleklerin BGA paket ailelerini — BGA-153‘ten BGA-8250‘ye kadar — pin dizilimi, besleme voltajları, JTAG/ISP test noktaları, diyot ölçüm değerleri ve sahada karşılaşılan arızalarıyla birlikte teknik servis uzmanı bakış açısıyla ele alıyoruz.

Kategori: Donanım / Anakart Tamiri
Seviye: İleri (Teknik Servis)
Kapsam: 9 âdet BGA Paket Tipi
Güncelleme: 2026



§ 01

eMMC IC Nedir, Anakartta Ne İşe Yarar?

eMMC (embedded MultiMediaCard), NAND flash bellek ile bir bellek denetleyicisini (controller) tek bir BGA gövde içinde birleştiren, JEDEC standardına bağlı depolama çözümüdür. Android cihazlarda eMMC 4.41 / 4.51 / 5.0 / 5.1 sürümleri yaygın kullanılır ve anakart üzerinde genellikle işlemciye (SoC/AP) en yakın konumda, ısı yayılımının düşük olduğu bölgede konumlandırılır.

Teknik servis açısından eMMC, cihazın “hafızası” değil “kalıcı diskidir” — RAM (DRAM/LPDDR) ile karıştırılmamalıdır. eMMC arızalarında cihaz genellikle açılır ancak boot loop, fastboot modda takılma veya IMEI/baseband kaybı gibi belirtiler verir.

Servis notu: Bir arızanın eMMC kaynaklı mı yoksa SoC/PMIC kaynaklı mı olduğunu ayırt etmek için önce diyot ölçümü, ardından JTAG/ISP ile chip-off okuma testi uygulanması önerilir. Doğrudan reball işlemine geçmeden önce güç hattı (VCC/VCCQ) kısa devre kontrolü yapılmalıdır.
§ 02
Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları
Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

BGA Paket Tipleri Karşılaştırma Tablosu

Aşağıdaki tablo, sahada en sık karşılaşılan 9 eMMC BGA gövde tipinin pin sayısı, tipik gövde ölçüsü, kullanıldığı cihaz sınıfı ve yaklaşık kapasite aralığını özetler.

Paket Tipi Pin Sayısı

Tipik Gövde

Ölçüsü

Pin Aralığı

(pitch)

Yaygın

Kullanım

Alanı

Tipik

Kapasite

eMMC

Versiyonu

BGA-153 153 11.5 x 13 mm 0.5 mm

Orta-üst segment

akıllı telefon

8GB – 128GB 4.5 / 5.0 / 5.1
BGA-169 169 11.5 x 13 mm 0.5 mm

Giriş-orta

segment telefon, tablet

4GB – 64GB 4.41 / 4.5
BGA-162 162 11.5 x 13 mm 0.5 mm

Çin menşeli SoC’lu cihazlar

(Spreadtrum/Unisoc)

4GB – 32GB 4.5
BGA-186 186 11.5 x 13 mm 0.5 mm MediaTek tabanlı orta segment 8GB – 64GB 5.0 / 5.1
BGA-200 200 11.5 x 13 mm 0.5 mm

Üst segment /

oyun odaklı telefonlar

32GB – 128GB 5.1
BGA-221 221 12 x 16.5 mm 0.5 mm Tablet, Android TV kutusu 8GB – 32GB 4.5 / 5.0
BGA-254 254 11.5 x 13 mm 0.5 mm Samsung Exynos tabanlı cihazlar 16GB – 128GB 5.0 / 5.1
BGA-297 297 12 x 16 mm 0.5 mm Üst segment Qualcomm cihazlar 32GB – 256GB 5.1
BGA-8250 ~500+ (UFS/kombine) 14 x 18 mm 0.4-0.5 mm

Bayrak gemisi (flagship) telefonlar,

Samsung

KLU/KLM serisi

64GB – 1TB

UFS 2.1 / 3.1 (eMMC muadili değil,

karıştırılmamalı)

→ Tabloyu görmek için yatay kaydırın

Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

§ 03

Paket Tiplerinin Teknik İncelemesi

Her paket tipinin görsel olarak ayırt edici pad dizilimi, teknik servis tarafından çıplak gözle veya mikroskop altında tanımlanabilir. Aşağıda her tipin karakteristik özellikleri listelenmiştir.

BGA-153
Merkezde boşluklu kare pad dizilimi
En yaygın orta-üst segment paket. Kenarlarda yoğun, merkezde seyrek pad yerleşimi ile tanınır. Genellikle Qualcomm Snapdragon 4/6 serisi ile eşleşir.
BGA-254
Üst ve alt bantlarda yoğun sıra dizilimi
Samsung Exynos tabanlı modellerde sık görülür. İki yoğun pad bandı arasında boşluk bırakan karakteristik “H” formuna benzer yerleşim.
BGA-221
Sağ üst köşede kesik pad boşluğu
Tablet ve TV Box anakartlarında yaygındır. Dikdörtgen gövde ve sağ üstte belirgin bir pad eksikliği bölgesi ile tanınır.
BGA-169
Merkezde kare boşluk, köşelerde 4 adet mikro-cluster
Giriş seviyesi cihazlarda en çok karşılaşılan tip. BGA-153 ile karıştırılabilir; pin sayımı ile ayrıştırılmalıdır.
BGA-162
“U” harfine benzer pad grupları
Unisoc/Spreadtrum SoC’lu düşük maliyetli cihazlarda yaygın. Alt bantta belirgin U şeklinde pad kümesi bulunur.
BGA-186
Üstte “π” (pi) desenine benzer pad grubu
MediaTek Helio/Dimensity serisi cihazlarda yaygın kullanılır. Üst bantta karakteristik köprü şeklinde pad dizilimi vardır.
BGA-297
Üstte 4 sütunlu “kule” pad grupları
Bayrak gemisi Qualcomm platformlarında (Snapdragon 8 serisi) kullanılır. Yüksek pin yoğunluğu, hassas reball gerektirir.
BGA-200
Simetrik 4 blok pad dizilimi
Dört eşit bloğa bölünmüş pad alanı ile tanınır. Oyun odaklı ve üst-orta segment cihazlarda görülür.
BGA-8250
Yoğun tam-matris (full-grid) pad alanı
Aslında çoğu modern flagship’te UFS ailesine (KLUxxxxx, THGAFxxxx gibi) karşılık gelir; “eMMC” olarak anılsa da NAND+controller mimarisi UFS protokolüyle çalışır ve JTAG/ISP prosedürleri farklıdır.
Ayırt etme ipucu: Paket tipini sadece görsel pad dizilimine bakarak tahmin etmek risklidir çünkü farklı üreticiler (Samsung, SanDisk/Western Digital, Kioxia/Toshiba, Micron, SK Hynix) aynı pin sayısı için farklı pad haritaları kullanabilir. Kesin teşhis için IC üzerindeki kod çözülerek üreticinin resmi datasheet / pinout diyagramı ile teyit edilmelidir.
§ 04

Besleme Voltajları (VCC / VCCQ) ve Datasheet Verileri

JEDEC JESD84 eMMC standardına göre her IC iki ayrı besleme hattı kullanır: VCC (NAND flash çekirdek besleme) ve VCCQ (I/O arayüz besleme). Bu iki hattın gerilim toleransı dışına çıkması, en sık karşılaşılan “eMMC yanığı” arızalarının başında gelir.

Hat Nominal Değer Min–Maks Tolerans Kaynağı (Anakart) Görevi
VCC 3.3 V 2.7 V – 3.6 V PMIC (LDO çıkışı) NAND flash çekirdek / erase-program güç kaynağı
VCCQ 1.8 V 1.70 V – 1.95 V PMIC (LDO çıkışı) I/O veri yolu (DAT0-7, CMD, CLK) sinyal seviyesi
VCCQ (eski nesil) 3.3 V 2.7 V – 3.6 V PMIC Bazı eMMC 4.41 IC’lerde tek voltajlı I/O modu
CLK (bus clock) 0 – VCCQ Maks. 200 MHz (HS400) SoC eMMC controller Veri yolu senkronizasyon sinyali

VDDi (dahili çekirdek,

bazı modeller)

1.2 V 1.14 V – 1.26 V Dahili LDO (IC içi) Controller çekirdek mantık gerilimi

→ Tabloyu görmek için yatay kaydırın

Ölçüm önerisi: Multimetre ile VCC ve VCCQ hatları cihaz açıkken ölçülmelidir. VCC hattında 0 V okunması PMIC LDO arızasını veya hat üzerinde kısa devreyi; VCCQ’nun 1.8 V yerine dalgalı/kararsız değer vermesi ise genellikle bağlantı noktasında (pad) mikro çatlak veya nem/oksidasyon kaynaklı temas sorununu işaret eder.
§ 05

JTAG / ISP Test Noktaları ve Programlama

Yazılımsal olarak erişilemeyen (brick, hard-brick, format atmayan) cihazlarda eMMC’ye doğrudan donanımsal erişim için iki yöntem kullanılır: JTAG (Joint Test Action Group) arayüzü üzerinden SoC içinden eMMC’ye erişim veya ISP (In-System Programming) ile eMMC pinlerine doğrudan lehimsiz/lehimli prob bağlantısı.

Standart JTAG Sinyal Hattı (SoC Üzerinden)

TCK — Test ClockTMS — Test Mode SelectTDI — Test Data InTDO — Test Data OutTRST — Test Reset (opsiyonel)GND — Ortak Toprak

JTAG erişimi, eMMC IC’nin kendi pinlerinden değil SoC’nin boundary-scan portundan sağlanır; bu nedenle IC sökülmeden (in-circuit) veri okuma/yazma mümkündür. Ancak birçok modern SoC’de (Snapdragon, Exynos, Kirin) JTAG portu fabrika çıkışında fuse ile kilitlenir; bu durumda üretici bazlı özel test point haritaları (EDL/9008 mod, Download modu vb.) kullanılır.

ISP (eMMC Doğrudan Erişim) Pin Tanımları

Pin Adı İşlev Not
CLK Bus saat sinyali Programlayıcı clock hızına uyumlu olmalı
CMD Komut hattı (bidirectional) Pull-up dirençle 1.8V/3.3V seviyesinde
DAT0–DAT7 8-bit veri yolu Chip-off okumada tüm hat bağlanmalı
VCC

Çekirdek

besleme

Bkz. Voltaj tablosu §04
VCCQ I/O besleme Bkz. Voltaj tablosu §04
RST_n

Donanımsal

reset

eMMC 4.41+ modellerde zorunlu
GND Toprak Birden fazla GND pini paralel bağlanmalı

→ Tabloyu görmek için yatay kaydırın

Chip-off ile ilgili önemli not: IC söküldükten sonar (chip-off) bir eMMC programlayıcı soket (örn. UFI Box, Easy JTAG Plus, Medusa Pro, Z3X gibi cihaz sınıfları) ile okuma yapılabilir. Bu işlem geri dönüşü olmayan bir müdahaledir; öncelikle in-circuit (EDL/Download mod) yöntemler denenmeli, chip-off en son çare olarak uygulanmalıdır.
§ 06

Diyot (Diode Mode) Ölçüm Değerleri

Kısa devre / hat arızası teşhisinde multimetrenin diyot modu (diode mode) kullanılarak VCC, VCCQ ve veri hatlarının GND’ye göre ölçülen yaklaşık gerilim düşümleri, IC’nin sağlıklı olup olmadığı hakkında ilk fikir verir. Değerler ölçüm cihazına ve pil gerilimine göre ±%10 değişebilir; referans olarak kullanılmalıdır.

Hat Sağlıklı IC Diyot Değeri Kısa Devre Şüphesi Açık Devre Şüphesi
VCC → GND 0.45 – 0.65 V < 0.15 V veya 000 OL (sonsuz)
VCCQ → GND 0.35 – 0.55 V < 0.10 V veya 000 OL (sonsuz)
CMD → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
CLK → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
DAT0-7 → GND 0.40 – 0.65 V < 0.15 V OL (sonsuz)
RST_n → GND 0.45 – 0.70 V < 0.15 V OL (sonsuz)

→ Tabloyu görmek için yatay kaydırın

Yorumlama: Bir hattın diyot değeri “000” veya “0.00 V” gösteriyorsa o hat GND’ye kısa devre olmuştur — bu genellikle IC’nin dahili hasarı, nemden kaynaklanan korozyon veya komşu bileşenin (decoupling kondansatör) arızasıdır. “OL / 1” göstermesi ise hat kopukluğunu (açık devre) işaret eder ve çoğunlukla pad/via çatlağı veya sökülmüş bileşenden kaynaklanır. Ölçüm öncesi cihazın pili çıkarılmalı ve kondansatörlerin deşarj olması için birkaç saniye beklenmelidir.
§ 07

eMMC’nin Sistem İçindeki Görevleri

  • Sistem dosyaları: Android/AOSP sistem bölümü (system.img), önyükleyici (bootloader), çekirdek (kernel) imajları eMMC’nin belirli partition’larında (boot, system, vendor) saklanır.
  • Kullanıcı verileri: Uygulamalar, fotoğraflar, videolar, indirilen dosyalar userdata partition’ında tutulur.
  • Kalibrasyon ve IMEI/NV verisi: Modem/baseband kalibrasyon verileri genellikle korumalı modemst1/modemst2 veya persist partition’larında saklanır — bu nedenle eMMC değişiminde IMEI kaybı riski oluşur.
  • Önyükleme sırası kontrolü: eMMC controller, SoC’nin BootROM’una hangi partition’dan (boot_a/boot_b, A/B slot sistemi) açılacağını bildirir.
  • Wear-leveling ve hata düzeltme: Dahili controller, NAND hücrelerinin ömrünü dengelemek için wear-leveling algoritması ve ECC (error correction code) uygular.
§ 08

Sık Görülen Arızalar ve Çözüm Yöntemleri

Arıza 1: Sürekli Boot Loop (Açılış Logosunda Takılma)

Cihaz logo ekranından ileri gidemiyor, sürekli yeniden başlıyor. Genellikle system veya boot partition’ındaki bozuk sektörlerden kaynaklanır.

Çözüm

Önce fabrika sıfırlama (factory reset / wipe cache) denenir. Sonuç alınamazsa Download/EDL modunda orijinal firmware ile tam flash yapılır. Flash sonrası da tekrarlıyorsa eMMC’nin bad block oranı programlayıcı yazılımıyla (örn. SN write imajı sonrası bad block raporu) kontrol edilmeli, eşik değeri aşılıyorsa IC değişimi planlanmalıdır.

Arıza 2: “Format Atmıyor” / Formatlama Hatası

Recovery modda wipe data işlemi hata veriyor veya sonsuz döngüde kalıyor. Genellikle eMMC controller’ın erase komutuna yanıt vermemesi ile ilgilidir.

Çözüm

Önce VCC/VCCQ hatları diyot modunda ölçülerek kısa devre dışlanır (bkz. §06). Sorun yoksa test point üzerinden EDL/9008 moduna girilip düşük seviyeli (raw) format komutu gönderilir. Bu da başarısızsa controller arızası kesinleşir ve chip-off + reball ile IC değişimi gerekir.

Arıza 3: Cihaz Açılmıyor, VCC/VCCQ Hattında Kısa Devre

Şarj kablosu takıldığında amper göstergesi anlık yükselip cihaz açılmıyor; termal kamerada eMMC bölgesinde ısınma tespit ediliyor.

Çözüm

IC izole edilerek (BGA altındaki VCC/VCCQ pedi kaldırılarak) kısa devrenin IC kaynaklı olup olmadığı doğrulanır. IC kaynaklıysa doğrudan değişim; komşu decoupling kondansatör kaynaklıysa kondansatör değişimi yeterlidir.

Arıza 4: IMEI / Baseband Kaybı (eMMC Değişimi Sonrası)

Donör (boş) eMMC takıldıktan sonra cihaz açılır ancak IMEI “Unknown”/”0” görünür, şebeke çekmez.

Çözüm

Değişimden önce orijinal IC’den persist, modemst1, modemst2 ve NV kalibrasyon partition’larının yedeği alınmalıdır. Yedek mümkün değilse üretici bazlı QCN/NV geri yükleme veya yetkili servis üzerinden IMEI onarım prosedürü uygulanır.

Arıza 5: Fastboot / EDL Modunda Takılı Kalma

Cihaz normal moda geçemiyor, sürekli fastboot veya 9008 (EDL) moduna düşüyor.

Çözüm

Firehose programcısı ile eMMC’nin GPT partition tablosu kontrol edilir; bozuksa orijinal GPT ile yeniden yazılır. Partition tablosu sürekli bozuluyorsa NAND hücrelerinde kalıcı hata var demektir ve IC değişimi gerekir.

Arıza 6: eMMC Datasheet Uyumsuzluğu (Reball Sonrası Tanınmama)

Reball/IC değişimi sonrası cihaz eMMC’yi hiç görmüyor, EDL modunda bile “Storage not found” hatası alınıyor.

Çözüm

Kullanılan donör IC’nin üretici kodu çözülerek orijinal ile aynı yoğunluk sınıfında (density class) ve aynı pinout revizyonunda olduğu datasheet üzerinden teyit edilmelidir; farklı üreticilerin aynı pin sayısına sahip IC’leri bile pinout açısından uyumsuz olabilir. Ayrıca reball sıcaklık profili (genellikle kurşunsuz BGA için 220–245°C pik) IC üreticisinin reflow profiline uygun ayarlanmalıdır.

Arıza 7: Nemden Kaynaklanan Pad Korozyonu

Suya maruz kalmış cihazlarda eMMC etrafındaki pedlerde beyaz/yeşil oksit birikimi görülür, bağlantı kararsızdır.

Çözüm

İzopropil alkol (%99.9 IPA) ile ultrasonik temizlik yapılır, korozyon mekanik olarak fiberglas kalemle temizlenir. Pad hasar görmüşse mikro lehim köprüsü (jumper wire) ile onarım denenir; pad tamamen kalkmışsa IC değişimi kaçınılmazdır.

§ 09

Sıkça Sorulan Sorular

eMMC ile UFS arasındaki fark nedir?

eMMC paralel bus mimarisi kullanırken UFS (Universal Flash Storage) SCSI tabanlı seri ve tam çift yönlü (full-duplex) mimari kullanır; bu nedenle UFS çok daha yüksek hız sunar. BGA-8250 gibi büyük pinli paketler çoğunlukla UFS ailesine aittir ve eMMC programlama araçlarıyla doğrudan uyumlu değildir.

Hangi BGA tipinin hangi telefonda olduğunu nasıl anlarım?

IC üzerindeki üretici kodu (örn. Samsung KLM, SanDisk SDIN, Toshiba/Kioxia THGBM, Micron MTFC ön ekleri) not edilip ilgili üreticinin resmi datasheet arşivinden pinout ve paket tipi teyit edilmelidir. Cihaz modeli tek başına kesin bilgi vermez, aynı model farklı üretim partilerinde farklı IC tedarikçisi kullanabilir.

eMMC değişiminde veri kurtarma mümkün mü?

Evet; IC söküldükten sonra chip-off yöntemiyle ham (raw) veri imajı alınabilir, ancak controller şifrelemesi (özellikle Android 10+ File-Based Encryption/FBE) aktifse veri şifre çözülmeden okunamaz.

JTAG her cihazda çalışır mı?

Hayır. Üreticiler güvenlik gerekçesiyle JTAG portlarını fabrikada fuse ile kapatabilir (secure boot). Bu durumda EDL/Download modu veya test point tabanlı alternatif erişim yöntemleri kullanılır.

Bu içerik genel teknik referans amaçlıdır; IC üzerinde işlem yapmadan önce ilgili üreticinin güncel datasheet belgesi ve cihaza özel servis şeması mutlaka teyit edilmelidir. Yanlış voltaj uygulaması veya hatalı reflow profili IC’de kalıcı hasara yol açabilir.
