Batarya ID Hattı Tamiri ve Komple Arıza Teşhis Rehberi



Mobil cihaz mimarisinde bataryanın anakarta bağlanması sadece voltaj transferinden ibaret değildir. Başarılı bir Batarya ID Hattı Tamiri yapabilmek için, anakart üzerindeki PMIC (Güç Yönetim Entegresi) ile batarya bünyesindeki koruma devresi (BMS) arasında kurulan kimlik doğrulama protokolünü kavramak şarttır. Cihazın hiç açılmaması, şarj almaması, sahte batarya uyarısı vermesi veya sürekli yeniden başlaması gibi karmaşık arızalarda doğrudan entegre değiştirmek yerine, adım adım Batarya ID Hattı Tamiri metodolojisi uygulanmalıdır. Bu rehberde voltaj referans aralıkları, şematik devre takibi, 10 adımlı teşhis prosedürü ve batarya uyumluluğu kontrol kaynakları detaylandırılmıştır.

Batarya ID Hattı Tamiri ve Komple Arıza Teşhis

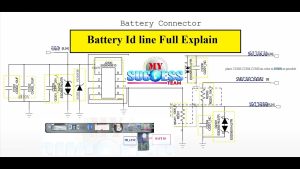

1. Batarya ID Hattı Nedir? Devrenin Çalışma Mantığı ve Güç Yolu

Modern akıllı telefonlarda batarya konnektörü (FPC) üzerinde yalnızca artı (VBAT) ve eksi (GND) pinleri bulunmaz. Cihaz güvenliği ve doğru şarj algoritmalarının yürütülebilmesi için batarya üzerinde ID (Kimlik) ve TEMP (Sıcaklık/Termistör) pinleri yer alır. Doğru bir Batarya ID Hattı Tamiri yapabilmek için bu pindeki sinyal akışını bilmelisiniz.

Batarya takıldığında, batarya içerisindeki sabit kimlik direnci (RID) ile anakart üzerindeki pull-up/pull-down direnç ağı bir gerilim bölücü (Voltage Divider) devresi oluşturur. PMIC (Güç Yönetim Entegresi), BAT_ID pini üzerinden okuduğu voltaj değerini analiz eder. Eğer okunan değer üreticinin belirlediği tolerans aralığındaysa, PMIC bataryayı orijinal ve uyumlu olarak tanır; ardından anakart ana voltaj hattını (VCC_MAIN / VBAT) aktif ederek CPU’ya (İşlemci) açılış izni gönderir.

Batarya ID Hattı Tamiri ve Komple Arıza Teşhis

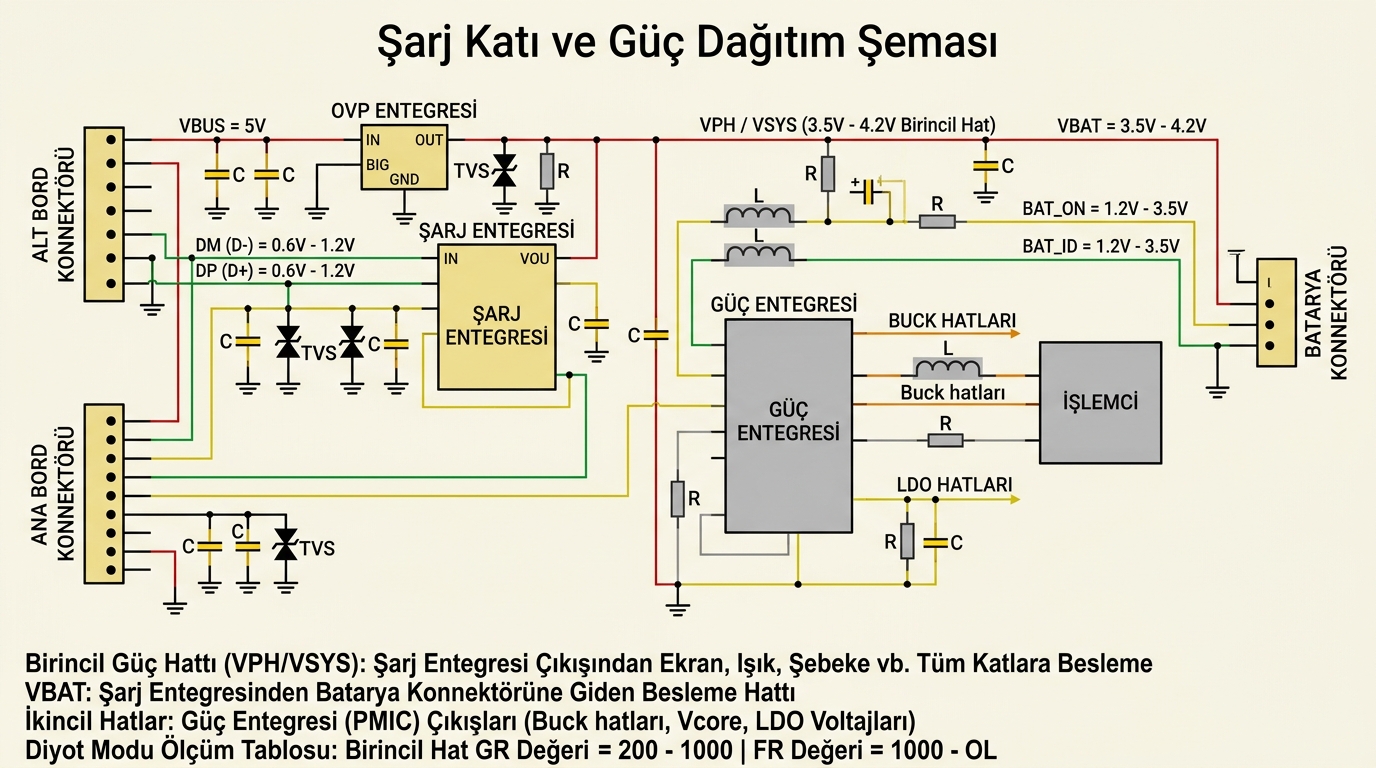

⚡ Güç Yolu (Power Path) AktivasyonuPMIC & CPU İlişkisi

PMIC, Batarya ID pinindeki voltajı doğrulamadan şarj entegresine (Charging IC) ana akım çekme yetkisi vermez. Bu durum cihazın şarj almıyor görünmesine yol açar.

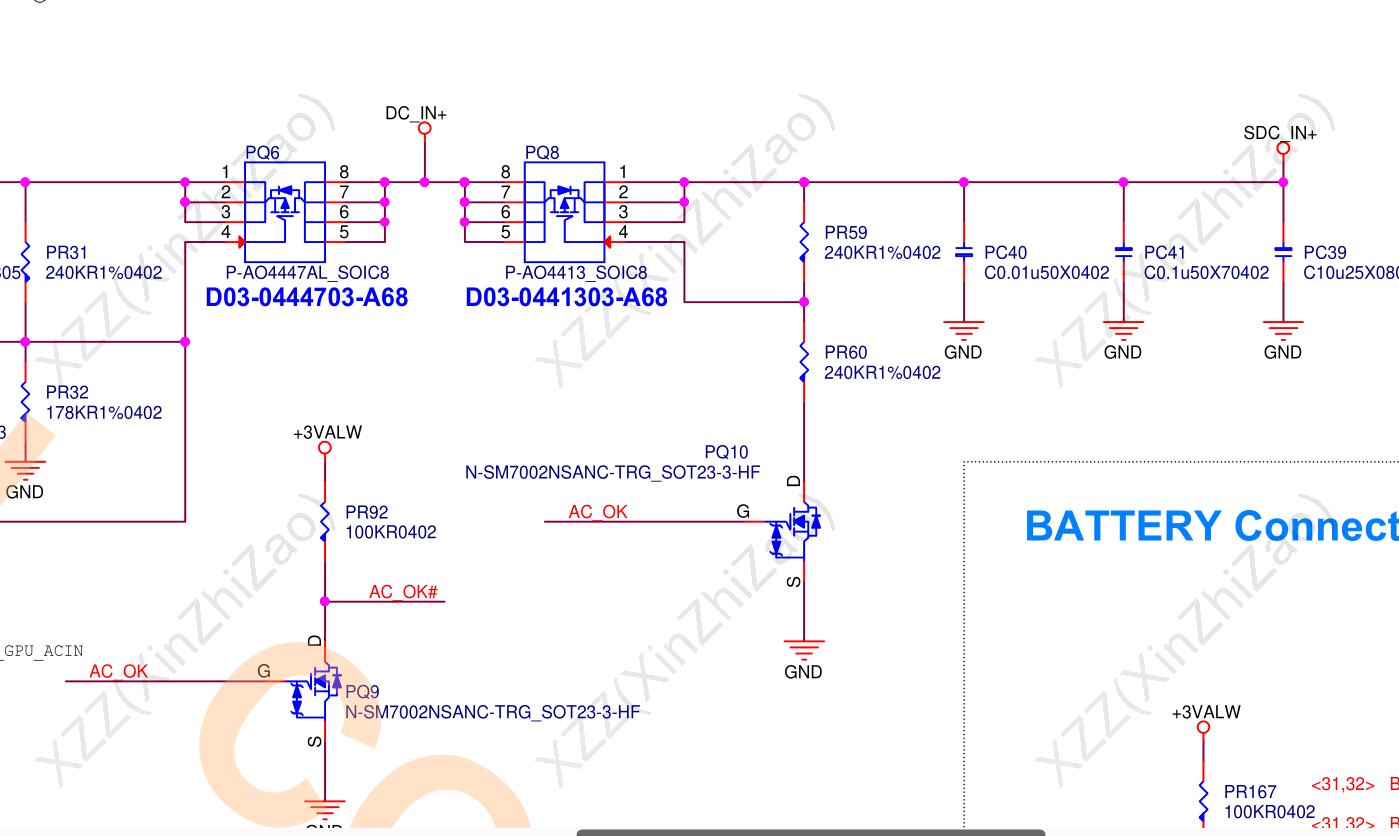

🔍 Direnç Ağı ve Tolerans Ölçümü10K Pull-Down / Pull-Up

Anakart üzerindeki 10K ohm seviyesindeki seri veya paralel SMD dirençlerin değer kaybetmesi (değer büyümesi) ID voltajını bozar ve sahte batarya uyarısı tetiklenir.

2. Sık Görülen Arıza Belirtileri ve Kök Neden Analizi

Teknik servis tezgahına gelen cihazlarda Batarya ID hattındaki kopukluk veya kısa devreler kendini farklı semptomlarla gösterir. Doğru Batarya ID Hattı Tamiri öncesinde semptomları doğru sınıflandırmak gerekir:

• Cihazın Hiç Açılmaması (Not Power ON): Batarya dolu olmasına rağmen PMIC kimliği okuyamadığı için anakart açılış tetiğini keser.
• Bataryanın Algılanmaması (Battery Not Detected): Ekranda batarya simgesi üzerinde soru işareti veya çarpı işareti belirir.
• Şarj Başarısızlığı (Charging Failed): Şarj kablosu takıldığında tepki vermez veya şarj akımı 0.06A seviyesinde takılı kalır.
• Sahte Batarya / Uyumsuzluk Uyarısı (Fake Battery Warning / Mismatch): Cihaz ekrana “Orijinal Batarya Algılanamadı” uyarısı basar.
• Batarya Yüzdesinin Hatalı Gösterilmesi (% Error): Yüzde %1’de sabit kalır veya aniden %50’den %1’e düşer.
• Kendiliğinden Yeniden Başlatma (Auto Restart / Bootloop): Cihaz logo ekrana geldikten 3-5 saniye sonra kapanıp tekrar açılır.

⚠️ SIK KARŞILAŞILAN KÖK NEDENLER

1. Batarya FPC konnektör tırnaklarının kırılması veya oksitlenmesi.
2. Anakart üzerindeki ID hattı mikro yollarının (PCB Track) sıvı teması sebebiyle çürümesi.
3. Yanlış müdahale esnasında cımbızla ID pini yanındaki SMD komponentlerin yerinden koparılması.
4. PMIC (Güç Yönetim Entegresi) BAT_ID giriş pini altındaki bilye veya iç yapı hasarı.

3. Adım Adım 10 Adımlı Arıza Teşhis ve Batarya ID Hattı Tamiri

Anakart üzerinde bilinçli ve sistematik çalışmak için geliştirdiğimiz 10 adımlı Batarya ID Hattı Tamiri prosedürünü adım adım uygulayabilirsiniz:

10 Adımlı Komple Teşhis ve Onarım Akışı
1
Batarya ID Pinini Fiziksel Kontrol Etme

Batara soketindeki ID pininin eğrilip eğrilmediğini mikroskop altında inceleyiniz.

2
Anakart FPC Konnektörünü Muayene Etme

Anakart tarafındaki konnektör tırnaklarında ezilme, yanık veya oksit tabakası olmadığını doğrulayınız.

3
Batarya ID Hattı Voltmetrik Ölçümü

Multimetreyi DC Voltaj moduna alarak batarya takılı veya şarj bağlıyken ID pini voltajını ölçünüz.

4
Diyot Modunda Hat Sürekliliği (Continuity) Testi

Bataryayı ve şarjı söküp diyot modunda kırmızı probu GND’ye koyarak ID pinindeki empedans (OL veya kısa devre kontrolü) değerini okuyunuz.

5
Pull-up / Pull-down Direnç Kontrolü

Hattaki 10K ohm veya benzeri SMD dirençlerin değer kaydırıp kaydırmadığını ohmmetre modunda ölçünüz.

6
PMIC BAT_ID Giriş Pini Denetimi

Şematik yazılımdan (Borneo vb.) ID hattının PMIC’e ulaştığı ayağı tespit edip entegre girişini doğrulayınız.

7
Sağlamlığından Emin Olunan (Known-Good) Batarya İle Test

Sorunun batarya içi BMS kartından mı yoksa anakarttan mı kaynaklandığını ayırmak için orijinal bilinen batarya takınız.

8
Sıvı Teması ve Korozyon Temizliği

İzopropil alkol ve ultrasonik yıkama ile korozyonlu bölgedeki kaçak akımları temizleyiniz.

9
Kopuk PCB Yollarını Onarma (Track Jumper Repair)

Eğer hatta kopukluk varsa mikroskop altında 0.02 mm izoleli teli lehimleyerek hattı köprüleyiniz.

10
Nihai Açılış ve Şarj Akım Testi

DC güç kaynağı ve USB ampermetre bağlayarak cihazın kararlı açıldığını ve yüksek akımla şarj aldığını teyit ediniz.

Batarya ID Hattı Tamiri ve Komple Arıza Teşhis
Batarya ID Hattı Tamiri ve Komple Arıza Teşhis

4. Batarya ID Voltmetrik Ölçüm Değerleri ve Referans Tablosu

Anakart arıza teşhisinde Multimetre ile yapılan voltaj ölçümleri arızanın noktasal yerini söyler. Aşağıda özel WordPress uyumlu ve mobil cihazlarda hücre büzülmesi yapmayan Batarya ID Hattı Tamiri voltaj referans tablosu sunulmuştur:

Ölçülen Voltaj Aralığı Hat Durumu / Tanı Olası Arıza Sebebi Uygulanacak Müdahale Yöntemi Şarj Durumu
0.00 V Batarya Yok veya Kısa Devre ID pini şaseye kısa devre olmuş veya hat kopuk Paralel kapasitörü sökün, diyot modunda şase kontrolü yapın Şarj Etmez (%0)
0.20 V – 0.60 V Düşük ID Voltajı (Low ID) Uyumsuz/Yanlış Batarya takılmış veya pull-down direnci bozuk Orijinal kodlu batarya takın, 10K direnci değiştirin Uyarı Verir / Yavaş
0.60 V – 1.20 V Normal Sağlıklı Değer (Normal ID) Hat mükemmel çalışıyor, batarya doğrulandı Müdahale gerekmez, işlem başarılı Hızlı Şarj Aktif
1.20 V – 1.80 V Yüksek ID Voltajı (High ID) Farklı model batarya takılmış veya RID direnci açık devre Batarya kodunu kontrol edin, seri direnci ölçün Kesintili Şarj
> 1.80 V Anormal / Sınır Dışı (Abnormal) Hat tamamen kopuk (Open Loop – OL) veya pull-up hattı yüksek VREG kaçırıyor Şematikten hattın PMIC girişine kadar sürekliliğini test edin Açılış Yok / Kapanır

5. Batarya Uyumluluğu Sorgulama ve Model Doğrulama Platformları

Atölyenizde karşılaştığınız sahte veya uyumsuz batarya sorunlarının önüne geçmek için Batarya Uyumluluğu Sorgulama yöntemlerini aktif kullanmalısınız. Birçok marka (Xiaomi, Samsung, Apple, Huawei vb.) görünüşte aynı olan fakat BMS çipi üzerindeki RID direnç değerleri farklı olan bataryalar üretir.

🌐 BATARYA UYUMLULUĞU SORGULAMA VE KONTROL KAYNAKLARI

Teknik servis uzmanlarının batarya kodlarını, mAh kapasitelerini ve konnektör pin dizilimlerini teyit edebileceği önerilen platformlar ve veritabanları:

• Borneo Schematics Hardware Database: Xiaomi BN/BM serisi, Samsung EB-BG serisi ve Apple APN parça numaralarını ve batarya ID direnç değerlerini şematik üzerinde verir.
• GSMArena & DeviceSpecifications (Batarya Detay Veritabanı): Cihazların orijinal batarya voltajı (3.85V / 4.4V High Voltage) ve yonga seti uyumluluk detaylarını sunar.
• iFixit Battery Cross-Reference Guides: İki farklı model arasındaki batarya fiziksel ve elektriksel konnektör uyumluluğunu sorgulamak için küresel teknik topluluk veritabanıdır.

Örneğin Xiaomi modellerinde BN59 ile BN62 bataryalarının soket yapısı aynı görünse dahi, Batarya ID hattındaki dahili direnç farkı nedeniyle cihaz eeprom kimliğini doğrulayamaz ve şarj akımını keser. Bu yüzden değişim öncesinde mutlaka parçanın OEM kodunu teyit ediniz.

6. Uzman Tavsiyesi (Pro Tip) ve Onarım Sonrası Doğrulama Listesi

💡 PRO TIP (TEKNİK SERVİS UZMAN İPUCU)

Bir telefon bataryayı algılamıyor veya şarj başlatmıyorsa, sakın hemen PMIC entegresini ısıtıp sökmeyiniz! Olguların %85’inde problem; batarya konnektörünün tırnak esnekliğini kaybetmesi, ID hattı üzerindeki 10K gerilim bölücü direncin korozyona uğraması veya kopuk bir mikro yoldur. Doğrudan PMIC değiştirmek zaman kaybına ve anakartın aşırı ısıdan çökmesine yol açar. Önce hattı ve dirençleri ölçünüz!

Onarım Sonrası Kontrol Listesi (After Repair Checklist)

İşlemi tamamladıktan sonra cihazı müşteriye teslim etmeden önce şu 5 kritik parametreyi teyit ediniz:

1. Batarya Algılandı (Battery Detected)✓ Tamam

Cihaz açılışta ve ayarlarda batarya durumunu sorunsuz okuyor.

2. Şarj İşlemi Başarılı (Charging OK)✓ Tamam

USB ampermetrede 1.5A – 2.0A+ üzeri hızlı şarj çekiliyor.

3. Sahte Uyarı Yok (No Fake Warning)✓ Tamam

Ekranda orijinal olmayan parça veya uyumsuzluk bildirimi çıkmıyor.

4. Doğru Yüzde Gösterimi (% Correct)✓ Tamam

Batarya yüzdesi düzenli şekilde artıyor ve aniden düşmüyor.

© 2026 Mert Cep Telefonu Tamir Kursu Akademisi. Tüm Hakları Saklıdır.

Bu makale teknik servis personeline Batarya ID Hattı Tamiri, PMIC güç yönetimi ve anakart ölçüm tekniklerini öğretmek amacıyla hazırlanmıştır.
