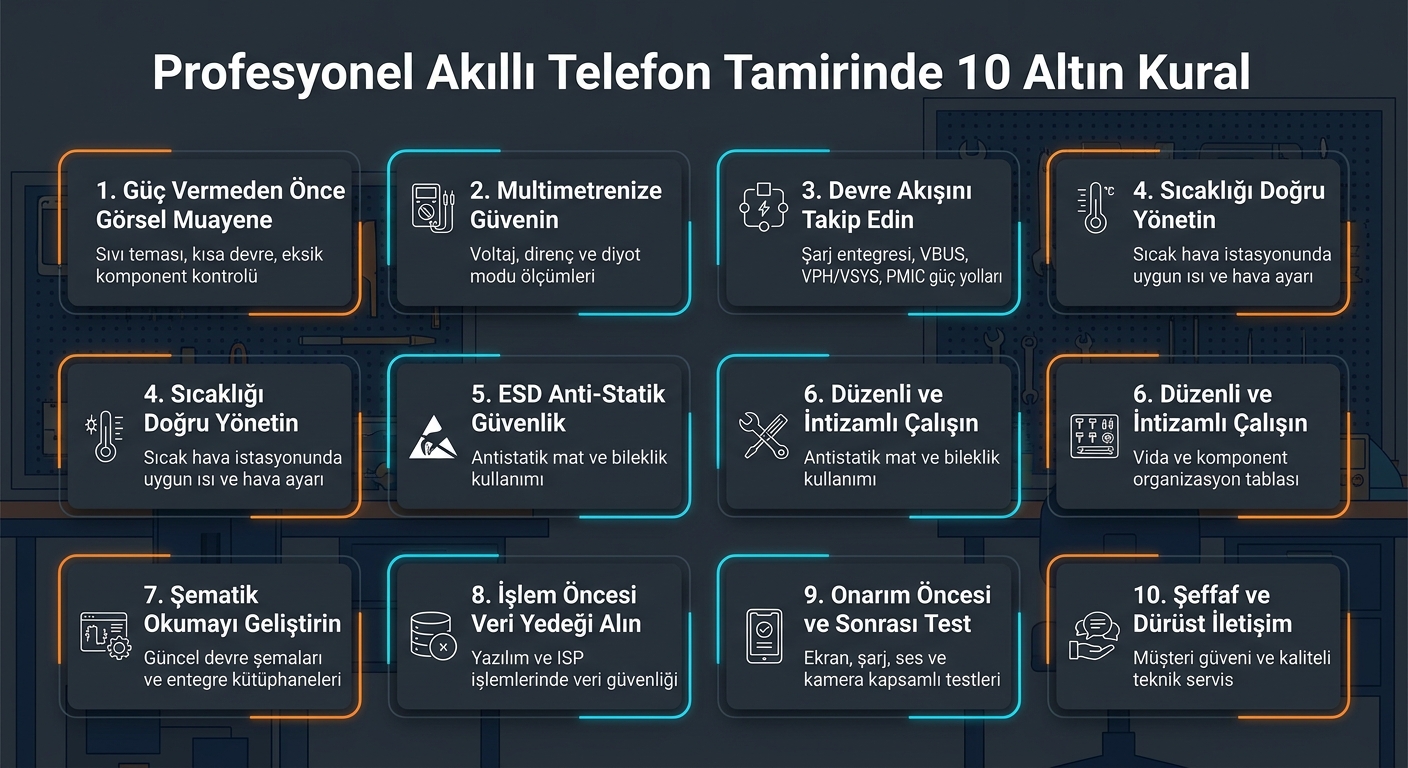

Profesyonel Akıllı Telefon Tamir İpuçları: 10 Altın Kural ve Anakart Teşhis Rehberi

Yazar: Mert Cep Telefonu Tamir Kursu|

Yayın Tarihi: 26 Temmuz 2026

Mobil teknik servis sektöründe başarıya ulaşmak, yalnızca cihazı söküp parçaları değiştirmekle sınırlı değildir. Doğru arıza teşhisi koymak, anakart üzerindeki hassas bileşenleri korumak ve tekrarlayan arızaları önlemek için profesyonel akıllı telefon tamir ipuçları hayati bir role sahiptir. Bu rehberimizde, atölyenizde iade oranını sıfıra indiren ve tamir başarınızı %95’in üzerine çıkaran 10 temel altın kuralı, teknik şema ve ölçüm yöntemleriyle adım adım ele alıyoruz.📌 İçindekiler (Tıklanabilir İndeks)

Profesyonel Akıllı Telefon Tamir İpuçları: 10 Altın Kural ve Anakart Teşhis Rehberi
Profesyonel Akıllı Telefon Tamir İpuçları: 10 Altın Kural ve Anakart Teşhis Rehberi



1. Güç Vermeden Önce Görsel Muayene Yapın

Atölyenize gelen bir cihaza yapılan en büyük hata, durumu analiz etmeden hemen DC (Doğru Akım) güç kaynağına bağlamaktır. Cihazı söküp mikroskop altına aldığınızda ilk adımınız kapsamlı bir optik muayenedir.

Görsel muayenede dikkat edilmesi gereken noktalar şunlardır:

  • Sıvı Teması ve Korozyon: Yeşil veya beyaz oksitlenmiş komponentler (bileşenler) kısa devre habercisidir.
  • Fiziksel Darbe: Çatlamış MLCC (Çok Katmanlı Seramik Kapasitör) veya köşesi kırılmış PMIC (Güç Yönetim Entegresi) yüzeyleri tespit edilmelidir.
  • Eksik veya Yerinden Oynamış Parçalar: Daha önce başka bir serviste müdahale görmüş cihazlarda bacakları kopmuş dirençler sıklıkla bulunur.

Eğer anakartta korozyon veya tam kısa devre görünüyorsa, doğrudan voltaj vermek entegre katlarını tamamen yakabilir. Bu nedenle optik inceleme ilk savunma hattınızdır.

2. Multimetrenize Güvenin ve Ölçüm Alın

Tecrübeli bir teknisyen hiçbir zaman tahmin yürütmez; doğru ölçüm verileriyle hareket eder. Uygulayacağınız profesyonel akıllı telefon tamir ipuçları arasında en kritik unsur multimetre kullanımıdır.

Multimetre ile anakart üzerinde şu ölçümleri eksiksiz yapmalısınız:

a) Diyot Modu Ölçümü (Soğuk Ölçüm): Kırmızı prob şaseye (GND) bağlanır. Siyah prob ile sinyal ve güç hatlarındaki komponent bacaklarına dokunularak p-n eklem düşüş voltajı (mV cinsinden) okunur. Şasede 0.000V değeri doğrudan kısa devreyi gösterir.

b) Voltaj Ölçümü (Sıcak Ölçüm): Cihaza şarj kablosu veya batarya bağlıyken VBUS (5V), VPH_PWR / VSYS (3.8V-4.2V) ve LDO (Düşük Gerilim Regülatörü) hatlarındaki voltajlar ölçülür. PMIC’ten çıkması gereken voltaj değerleri kontrol edilir.

3. Güç Devre Akışını Şematik Üzerinden Takip Edin

Anakart üzerindeki elektrik akışı belirli bir hiyerarşiyi takip eder. Bir cihaz hiç açılmıyorsa (dead phone), rasgele entegre ısıtmak yerine devre akış sırasını izlemelisiniz:

  1. VBUS Hattı: Şarj soketinden gelen 5V / 9V voltajın OVP (Aşırı Gerilim Koruma Entegresi) entegresine ulaşması.
  2. Şarj Entegresi (Charger IC / BQ Serisi): VBUS voltajını işleyerek ana sistem voltajını (VPH_PWR / VBAT) üretir.
  3. PMIC (Ana Güç Entegresi): VPH_PWR voltajını alır; CPU’ya (Merkezi İşlemci), RAM’e ve depolama birimine (eMMC / UFS) gereken BUCK ve LDO voltajlarını dağıtır.
  4. Açılış Tetik Sinyali: Power tuşuna basıldığında PWR_KEY hattının sıfıra düşmesi ve PMIC’in işlemciye Reset sinyali göndermesi.

4. Sıcaklığı Usta Gibi Yönetin

Anakart tamirinde entegre sökme veya BGA reballing (bilyeleme) işlemlerinde yapılan en büyük hatalardan biri kontrolsüz ısı uygulamaktır. Aşırı ısı, işlemci altındaki lehim bilyelerinin patlamasına veya PCB’nin (Baskılı Devre Kartı) kabarmasına neden olur.

Sıcak hava istasyonunda (Rework Station) dikkat edilmesi gereken profesyonel akıllı telefon tamir ipuçları:

  • Kurşunlu lehim eritme için ideal hava sıcaklığı 330°C – 350°C arasındadır.
  • Fabrikasyon kurşunsuz lehim sökümünde 360°C – 380°C sıcaklık ve orta seviye hava akışı tercih edilmelidir.
  • İşlemci ve NAND gibi hassas entegrelerin etrafına mutlaka kapton bant veya alüminyum koruyucu folyo çekilmelidir.

5. ESD Anti-Statik Korunma Önlemlerini Alın

İnsan vücudunda biriken statik elektrik, mikro amper seviyesindeki hassas yarı iletken bileşenleri anında bozabilir. ESD’de (Elektrostatik Deşarj Koruması) yapılan ihmaller, onarılan cihazın birkaç gün sonra aniden bozulmasına yol açar.

Atölyenizde antistatik masa matı kullanmalı, bileklik takmalı ve antistatik cımbız takımları tercih etmelisiniz. Şaselerin topraklama bağlantılarının aktif olduğunu düzenli olarak kontrol ediniz.

6. Çalışma Alanınızı ve Vidaları Düzenleyin

Özellikle iPhone ve amiral gemisi Android cihazlarda vida uzunlukları milimetrenin kesirleriyle farklılık gösterir. Uzun bir vidayı kısa vida yuvasına sıkmak (Long Screw Damage), anakart katmanları arasındaki iç yolların kopmasına neden olur.

Manyetik vida matları veya bölmeli organizer düzenleyiciler kullanarak sökülen her vidayı çıktığı yuvaya birebir geri takınız.

7. Şematik Okumayı Sürekli Geliştirin

Borneo Schematics, ZXW, WuXiangZhi veya Refox gibi yazılımlar modern teknik servislerin vazgeçilmezidir. Bir hattın nereye gittiğini bilmeden anakart üzerinde komponen sökmek karanlıkta yürümeye benzer.

Kısaltmaları iyi öğrenin: VREG (Voltaj Regülatörü), GPIO (Genel Amaçlı Giriş/Çıkış), I2C / SPI (İletişim Veri Yolları), EN (Enable / Etkinleştirme Sinyali). Bu terimleri bilmek teşhis sürenizi yarı yarıya kısaltır.

8. Müdahale Öncesinde Veri Yedeği Alın

Donanımsal veya yazılımsal her müdahalede veri kaybı riski mevcuttur. İşlemci reballing veya hafıza entegresi değişiminde cihaz sıfırlanabilir.

Mümkün olan durumlarda cihaz geçici olarak çalıştırıldığında ilk iş müşteri verilerini (fotoğraf, rehber, uygulama verileri) güvenli bir ortama yedeklemektir. ISP (In-System Programming) lehimleme yaparken eMMC / UFS çipinin data hatlarını zedelememeye özen gösteriniz.

9. Onarım Öncesi ve Sonrası Test Prosedürü

Anakart tamiri bittikten sonra cihazı kapatmadan önce mutlaka 15 maddelik hızlı QC (Kalite Kontrol) testini uygulayın:

  • Şarj alma akımı (Fast Charge / Hızlı Şarj protokolü aktif mi?)
  • Ön ve arka kamera, yakınlık sensörü (Proximity Sensor) ve mikrofonlar.
  • Wi-Fi, Bluetooth ve Şebeke arama sinyal gücü.
  • Dokunmatik ekran hassasiyeti ve TrueTone / Parfüm özellikleri.

10. Şeffaf ve Dürüst Hizmet Sunun

Müşteriye yapılan işlemleri açıklamak, değiştirilen parçaları göstermek ve net garanti şartları sunmak uzun vadeli marka değerinizin garantisidir. Teknisyenin ustalığı kadar iletişim kalitesi de başarısını belirler.

11. Akıllı Telefon Tamir Aşamaları ve Ölçüm Özet Tablosu

Aşağıdaki tabloda profesyonel atölye standartlarında uygulanan kontrol adımları, ölçüm modları ve beklenen standart değerler özetlenmiştir:

Aşama / Adım Ölçüm & Kontrol Yöntemi Beklenen Değer / Durum Olası Arıza & Çözüm
1. Optik İnceleme Stereo Mikroskop Altında Fiziksel İnceleme Oksitsiz, Darbesiz PCB ve Bütün Komponentler Korozyon temizliği (Ultrasonik banyo) ve kırık kapasitör değişimi.
2. Soğuk Test (Diyot Modu) Multimetre Diyot Modu (Kırmızı Prob GND’de) 250mV – 650mV Arası Düşüş Değeri 0.000V ise hatta kısa devre var; tiner/reçine veya termal kamera ile tespit.
3. Sıcak Test (Voltaj Ölçümü) DC Voltaj Kademesi (Şarj/Batarya Takılı) VBUS: 5.0V, VPH: 3.8V-4.2V, LDO: 1.2V-3.0V Eksik voltaj var ise ilgili OVP, BQ veya PMIC değişimi yapılır.
4. Güç Kaynağı Akım Analizi 4.0V DC İle Tetik Öncesi ve Sonrası Akım Ölçümü Tetik öncesi 0.00A; Tetik sonrası 0.08A -> 1.5A dalgalanma Tetik öncesi akım varsa ana hatta kısa devre; sabit düşük akım varsa CPU/NAND arızası.
5. Lehimleme ve BGA İşlemleri Sıcak Hava + Kurşunlu Krem Lehim (183°C) Pürüzsüz Parıldayan Lehim Topları ve Tam Oturmuş Entegre Soğuk lehim veya entegre kayması; flux sürülüp yeniden oturtulur.

❓ Sıkça Sorulan Sorular (SSS)

Soru 1: Anakartta kısa devre tespit etmek için voltaj enjeksiyonu nasıl yapılır?

Cevap: Kısa devre olan hatta multimetre ile direnç ölçülür. Kısa devreli hattın nominal çalışma voltajını aşmayacak şekilde (örneğin 1.0V – 2.0V DC) akım sınırlamalı güç kaynağından voltaj verilir. Isınan bileşen reçine dumanı veya termal kamera yardımıyla tespit edilerek değiştirilir.

Soru 2: BGA reballing yaparken hangi krem lehimi tercih etmeliyim?

Cevap: Standart entegrelerde ve şarj entegrelerinde 183°C erime noktasına sahip Sn63/Pb37 kurşunlu krem lehim pürüzsüz sonuç verir. İşlemci ve RAM gibi yüksek ısıya maruz kalan veya çift katmanlı anakart birleştirmelerinde ise özel dereceye sahip krem lehimler kullanılır.

Soru 3: Telefon hiç güç almıyor, ilk olarak neyi kontrol etmeliyim?

Cevap: İlk olarak şarj soketi ve VBUS 5.0V hattı kontrol edilmelidir. Ardından şarj entegresi çıkışındaki VPH_PWR / VSYS hattında kısa devre olup olmadığı diyot modunda ölçülmelidir.
