Cep Telefonu Backlight Devresi: 6 Pin Driver IC Teknik Analizi ve Arıza Tespit Yöntemleri
İçindekiler
- 1. Giriş: Backlight Sisteminin Önemi
- 2. Backlight Driver IC’nin Temel İşlevi
- 3. 6 Pin Yapısı ve Bacak Dağılımı
- 4. Altın Üçgen: Bobin, Diyot ve Kapasitör
- 5. CABC (Content Adaptive Brightness Control) Sistemi
- 6. Boost Converter Çalışma Prensibi
- 7. Arıza Tespit ve Teşhis Yöntemleri
- 8. Pratik Ölçüm Tekniği: CABC – Anot Metodu
- 9. Sonuç ve Teknik Öneriler
1. Giriş: Backlight Sisteminin Önemi
Modern akıllı telefonlarda LCD ekranların görünürlüğü, arka ışık (backlight) sistemine bağlıdır. Bu sistem, bataryanın sağladığı düşük voltajı (3.7V – 4.2V), LED dizileri için gerekli olan yüksek voltaja (20V – 28V) dönüştüren karmaşık bir elektronik yapıdır. Özellikle 6-pin Backlight Driver IC olarak bilinen entegre devreler, bu dönüşümün kalbinde yer alır.
Bu makalede, MT6382 ve eşdeğerleri gibi yaygın kullanılan 6 bacaklı backlight driver entegrelerinin çalışma prensibi, devre şeması analizi, CABC (Content Adaptive Brightness Control) sistemi ve profesyonel arıza tespit yöntemleri detaylı olarak incelenecektir.
2. Backlight Driver IC’nin Temel İşlevi
Backlight driver IC’nin temel görevi, boost converter (yükseltici dönüştürücü) topolojisi kullanarak giriş voltajını yükseltmektir. LED dizileri seri bağlı olduğundan, üzerlerinde düşen toplam voltaj batarya voltajının çok üzerindedir.
Burada D, PWM duty cycle’ını temsil eder. Bu sayede 3.8V’luk batarya voltajı 20V-28V aralığına yükseltilebilir.
3. 6 Pin Yapısı ve Bacak Dağılımı
6 bacaklı backlight driver IC’lerde her bacağın spesifik bir fonksiyonu vardır. Doğru teşhis için bu pinlerin işlevlerinin bilinmesi zorunludur:
Pin Konfigürasyonu:

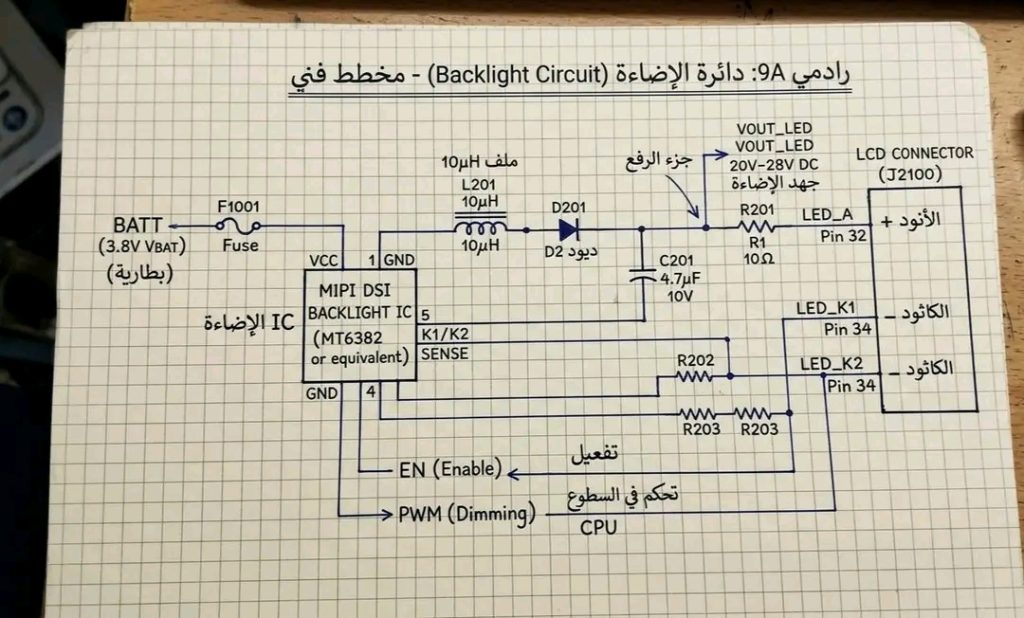

4. Altın Üçgen: Bobin, Diyot ve Kapasitör
Backlight IC tek başına çalışamaz. Devrenin işlevsel olması için üç temel pasif bileşene ihtiyaç duyar:
Bobin (Boost Coil – L201)
Genellikle 10µH değerindedir. Enerjiyi manyetik alan olarak depolar ve anahtarlama sırasında voltaj yükseltme işleminde görev alır. Üzerinden geçen yüksek akımlar nedeniyle kaliteli bir bobin seçimi önemlidir.
Diyot (D201)
Schottky diyot tercih edilir. Bobinden gelen yüksek voltajı doğrultarak LED dizilerine yönlendirir ve geri akışı (reverse current) engeller. Üzerinde düşük voltaj kaybı olmalıdır.
Kapasitör (C201)
Tipik değeri 4.7µF/10V veya daha yüksek voltaj derecelidir. Çıkış voltajını düzleştirerek (smoothing) LED’lere stabil DC sağlar. Yüksek ESR’li kapasitörler verimliliği düşürür.
5. CABC (Content Adaptive Brightness Control) Sistemi
Modern akıllı telefonlarda CABC özelliği, ekranda görüntülenen içeriğe göre arka ışık parlaklığını dinamik olarak ayarlar. Bu sistem, güç tüketimini optimize eder ve görsel deneyimi iyileştirir.

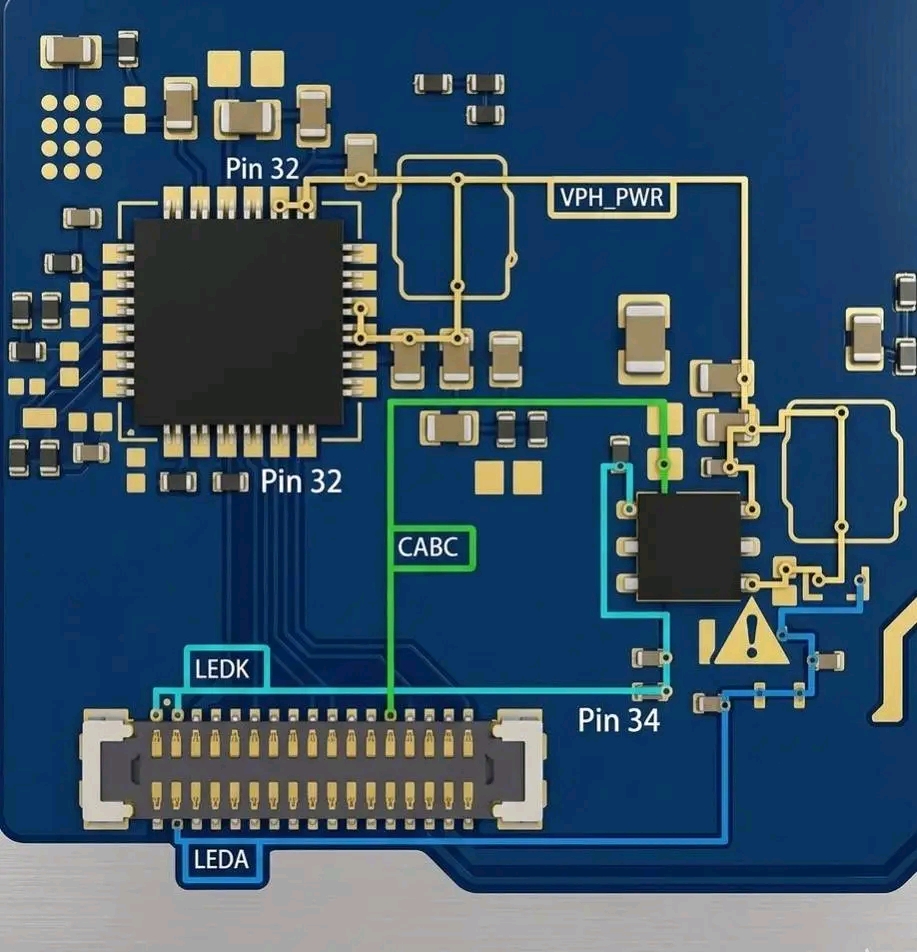

PCB üzerinde CABC hattı, LCD konektörünün (J2100) Pin 32 ve Pin 34 arasındaki bağlantıları içerir. Bu pinler LED anot (LEDA) ve katot (LEDK) bağlantıları ile ilişkilidir.
- Pin 32 (LEDA): LED anot (pozitif) bağlantısıdır. Yüksek voltaj (20V-28V) burada ölçülür.
- Pin 34 (LEDK): LED katot (negatif) bağlantısıdır. Akım sensörü üzerinden IC’ye geri besleme sağlar.
6. Boost Converter Çalışma Prensibi
Backlight devresi boost converter (step-up) topolojisi kullanır. Çalışma adımları şunlardır:
- Şarj Aşaması: IC’nin SW pini iletken olduğunda, bobin (L201) üzerinden akım akar ve manyetik alan enerjisi depolanır.
- Deşarj Aşaması: SW pini kesim (cut-off) durumuna geçtiğinde, bobin üzerindeki manyetik alan çöker ve ters EMK (elektromotor kuvvet) oluşturur.
- Voltaj Yükseltme: Bobinin oluşturduğu ters EMK, batarya voltajı ile seri eklenerek toplam voltajı 20V-28V aralığına çıkarır.
- Dogrultma: Diyot (D201) bu yüksek voltajı doğrultur ve kapasitör (C201) voltajı düzleştirir.
- Regülasyon: FB pini çıkış voltajını sürekli izleyerek PWM duty cycle’ını ayarlar ve sabit akım sağlar.
7. Arıza Tespit ve Teşhis Yöntemleri
Backlight devresindeki arızaları tespit etmek için sistematik bir yaklaşım gerekir:
Görsel Muayene
- IC yüzeyinde yanma, delik veya kararma var mı?
- Bobin veya kapasitör üzerinde fiziksel hasar var mı?
- LCD konektörü (J2100) pinlerinde oksidasyon veya korozyon var mı?
Voltaj Ölçümleri
VIN (Giriş): Batarya voltajı (3.7V – 4.2V) ölçülmelidir. Yoksa sigorta (F1001) kontrol edilmelidir.
SW (Anahtarlama): PWM sinyali ölçülmelidir. Osciloskop ile kare dalga görülmelidir.
VOUT (Çıkış – LED_A): 20V – 28V DC arası olmalıdır.
EN ve PWM: CPU’dan gelen sinyaller (3.3V – 1.8V logic seviyeleri) kontrol edilmelidir.
Sık Karşılaşılan Arızalar
- IC Arızası: VIN var ancak SW’de anahtarlama yoksa IC değişmelidir.
- Bobin Arızası: Açık devre (ölü) bobin, voltaj yükseltemez.
- Diyot Arızası: Kısa devre olan diyot, yüksek voltajın LED’lere ulaşmasını engeller.
- LED Dizisi Arızası: LCD flex üzerindeki LED’lerden biri açık devre olursa tüm seri dizi söner.
8. Pratik Ölçüm Tekniği: CABC – Anot Metodu
Mühendis Abdo’nun Yöntemi
Bu teknik, sistemin çalışıp çalışmadığını hızlıca belirlemek için kullanılan pratik bir yöntemdir:
- Multimetreyi DC voltaj konumuna getirin.
- CABC hattı (veya LED anot hattı) ile Anot (LEDA) arasında voltaj ölçün.
- Normal Değer: 20V – 28V (Boost voltajı) görülmelidir.
- Arızalı Durum: ~4V (Batarya voltajı) görülürse, boost converter çalışmıyor demektir.
Yorum: Eğer ölçümde batarya voltajı (VPH_PWR) yerine yükseltilmiş voltaj görülmüyorsa, IC boost işlemi yapmıyor demektir. Bu durumda IC, bobin veya diyot arızası söz konusudur.
9. Sonuç ve Teknik Öneriler
Cep telefonu backlight devresi, basit görünmesine rağmen hassas bir boost converter sistemidir. Başarılı bir tamir için:
- Öncelikle LCD konektörü (Pin 32 ve 34) üzerinden voltaj değerlerini kontrol edin.
- CABC – Anot metodu ile sistemin boost yapıp yapmadığını hızlıca test edin.
- Bobin, diyot ve kapasitörü “altın üçgen” olarak düşünüp hepsini kontrol edin.
- IC değişimi gerekiyorsa, MT6382 ve eşdeğerlerinin pin uyumlu olduğundan emin olun.
- Yeni nesil cihazlarda bu fonksiyonun şarj IC veya güç yönetimi IC içinde entegre edilmiş olabileceğini unutmayın.
Mert_Egitim
