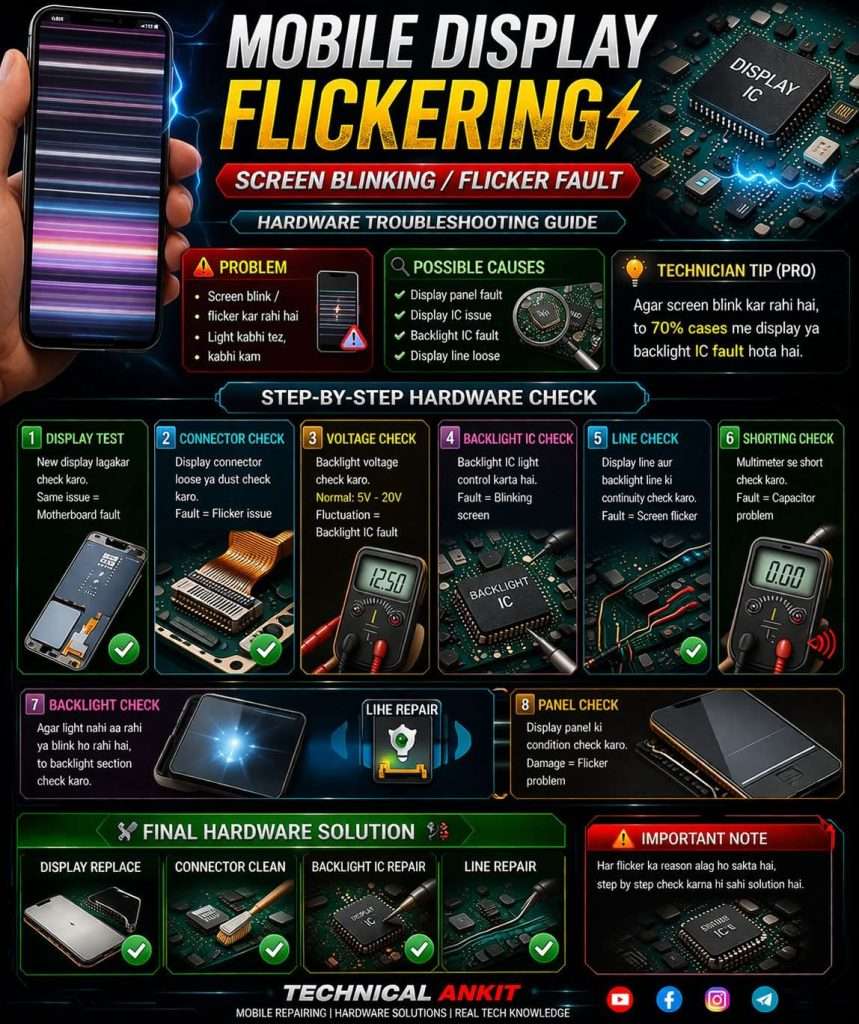

Cep Telefonu Ekran Titremesi (Screen Flickering) Nedenleri ve Donanımsal Çözüm Rehberi
Cep telefonu ekran titremesi, günümüzde en yaygın karşılaşılan donanım arızalarından biridir. Ekranın yanıp sönmesi (blink), dalgalanması veya titremesi olarak kendini gösteren bu sorun, kullanıcı deneyimini ciddi şekilde olumsuz etkiler. Bu kapsamlı rehberde, ekran titremesinin donanımsal nedenlerini, profesyonel teşhis yöntemlerini ve kesin çözümlerini adım adım ele alacağız.
İçindekiler
1. Ekran Titremesi Problemi Nedir?
Cep telefonu ekran titremesi, cihazın LCD veya OLED ekranında gözlemlenen istikrarsız görüntü davranışıdır. Bu sorun şu şekillerde kendini gösterebilir:
- Ekranın periyodik olarak yanıp sönmesi (blinking)
- Ekran parlaklığının düzensiz dalgalanması (flicker)
- Backlight (arka ışık) seviyesinin aşırı hızlı veya yavaş değişimi
- Yatay veya dikey çizgili titreşimli görüntü
2. Muhtemel Donanımsal Nedenler
Ekran titremesinin arkasındaki donanımsal faktörler şunlardır:
Display Panel Arızası
Ekran panelinin fiziksel hasarı veya iç devre arızası, titremenin en yaygın nedenidir. Darbe sonrası panel iç bağlantılarında kopma yaşanabilir.
Display IC (Entegre Devre) Sorunu
Ekran sürücü entegresinin aşırı ısınması, oksidasyon veya voltaj dalgalanmalarına maruz kalması sonucu arızalanması.
Backlight IC Arızası
Arka ışık kontrolünü sağlayan IC entegresinin bozulması durumunda, ışık seviyesi kontrolsüz dalgalanma gösterir.
Display Hattı Gevşekliği
Anakart ile ekran paneli arasındaki FPC (Flexible Printed Circuit) konektörlerinin gevşemesi veya okside olması.
3. Uzman Teknisyen İpucu
Saha tecrübelerine dayanan istatistiklere göre, cep telefonu ekran titremesi vakalarının %70’inde sorun kaynağı ya display panelin kendisi ya da backlight IC entegresidir. Özellikle sıvı teması geçirmiş cihazlarda backlight IC korozyona uğrayarak titremeye neden olur. Teşhis sürecinde bu iki bileşene öncelik verilmesi, tamir süresini %50 oranında kısaltır.
4. Adım Adım Donanım Kontrol Listesi
Profesyonel bir teşhis için aşağıdaki 8 adımı sırasıyla uygulayın:
Adım 1: Display Test (Ekran Değişim Testi)
Uygulama: Cihaza bilinen sağlam bir test ekranı bağlayın. Aynı titreme sorunu devam ediyorsa, problem anakart kaynaklıdır (display değil). Sorun çözülüyorsa, orijinal display panel arızalıdır.
Adım 2: Connector Check (Konnektör Kontrolü)
Display FPC konektörünün anakarta bağlantı noktasını inceleyin:
- Konnektör pimlerinde oksidasyon var mı?
- FPC kablo gevşemiş mi?
- Toz veya kir birikimi bulunuyor mu?
Sonuç: Gevşek veya okside konnektörler flicker sorununa yol açar.
Adım 3: Voltage Check (Voltaj Kontrolü)
Ölçüm: Multimetre ile backlight voltaj hattını ölçün.
Normal Değer:Servis manualden değerleri kontrol edin.
Arıza Belirtisi: Voltaj dalgalanması (fluctuation) tespit edilirse, backlight IC arızalı demektir.
Adım 4: Backlight IC Check (Arka Işık Entegre Kontrolü)
Backlight IC entegresi, ekran arka ışığının seviyesini kontrol eder. Bu IC’deki arıza, ışığın düzensiz yanıp sönmesine (blinking screen) neden olur. Entegre üzerinde fiziksel yanık izleri, şişme veya korozyon varsa değiştirilmelidir.
Adım 5: Line Check (Hat Süreklilik Kontrolü)
Display hattı ve backlight hattı üzerinde süreklilik (continuity) testi yapın:
- Kopuk hat var mı?
- Hat üzerinde yüksek direnç noktaları var mı?
Sonuç: Hat süreksizliği, ekran titremesine neden olur.
Adım 6: Shorting Check (Kısa Devre Kontrolü)
Multimetrenin diyot modunu kullanarak:
- Display besleme hatlarında kısa devre (short) olup olmadığını kontrol edin
- Kapasitörlerde kısa devre varsa, bu kapasitörler flicker probleminin kaynağıdır
Adım 7: Backlight Check (Arka Işık Bölüm Kontrolü)
Eğer ekran hiç ışık vermiyor veya sürekli blink ediyorsa:
- Backlight LED’lerini kontrol edin
- LED sürücü devresini inceleyin
- Backlight bobinlerini ve diyotlarını test edin
Adım 8: Panel Check (Panel Fiziksel Kontrol)
Display panelin fiziksel durumunu inceleyin:
- Panelde çatlak veya ezilme var mı?
- FPC kablosunda kırılma var mı?
- Panel köşelerinde sıvı teması izi var mı?
Sonuç: Fiziksel hasarlı panel mutlaka değiştirilmelidir.
5. Kesin Donanımsal Çözümler
Yapılan teşhis sonucuna göre uygulanacak çözümler:
Display Değişimi
Panel fiziksel hasarlı veya iç devre arızalıysa orijinal kalitede yeni display takılması gerekir.
Konnektör Temizliği
Okside olmuş FPC konnektörleri izopropil alkol ile temizlenir, gevşek konektörler yeniden kilitlenir.
Backlight IC Tamiri
Arızalı backlight IC entegresi hot air istasyonu ile sökülüp, yeni entegre ile replasmanı yapılır.
Hat Tamiri
Kopuk display hatları jumper kablo ile köprülenir, korozyona uğramış hatlar temizlenir.
6. Kritik Uyarılar ve Önemli Notlar
Önemli Uyarı
Her ekran titremesinin nedeni farklı olabilir. Cihaza sıvı teması, düşme veya darbe sonrası oluşan titremelerde arıza noktası değişebilir. Kesin çözüm için yukarıdaki 8 adımlık kontrol protokolünü eksiksiz uygulamak zorunludur. Sadece tahmine dayalı parça değişimi, hem maliyet artışına hem de sorunun çözülmemesine neden olur.
Başarılı Tamir İçin Altın Kurallar
- Her zaman ESD (elektrostatik deşarj) önlemi alın
- Kalite kontrollü orijinal veya OEM yedek parça kullanın
- Mikroskop altında çalışarak küçük detayları gözden kaçırmayın
- Tamir sonrası 24 saat test süreci bırakın
Sonuç olarak, cep telefonu ekran titremesi karmaşık bir donanım arızasıdır ve profesyonel teknik servis bilgisi gerektirir. Doğru teşhis ekipmanları (dijital multimetre, hot air istasyonu, mikroskop) ve sistematik kontrol yöntemleri ile bu sorun kalıcı olarak çözülebilir.
Hemen kaydolun ve cep telefonu tamir kursu ile sektörün aranan ustası olun!
Kaynak: Cep Telefonu Tamiri Donanım Çözümleri | Gerçek Teknik Bilgi
Bu rehber profesyonel teknik servis personeli için hazırlanmıştır.
