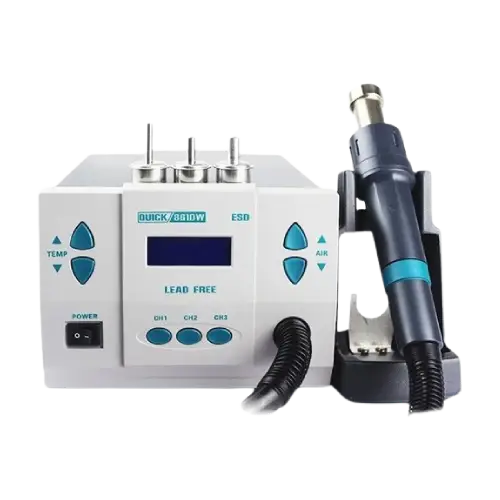

Quick 861DW Sıcak Hava İstasyonu Ayarları, Kalibrasyonu
ve iPhone Entegre Değişimi Rehberi
İçindekiler
Cep telefonu tamirinde profesyonel sonuçlar almak için doğru ekipman ayarları hayati önem taşır. Quick 861DW sıcak hava istasyonu, mikro lehimleme işlemlerinde endüstri standardı haline gelmiş güçlü bir cihazdır. Bu rehberde cihazın kalibrasyonundan iPhone anakart tamirinde kullanılan spesifik sıcaklık ayarlarına kadar tüm detayları bulacaksınız.
Quick 861DW Kalibrasyon Nasıl Yapılır
Kalibrasyon, sıcak hava istasyonunun gerçek sıcaklık değerleriyle ekranda gösterilen değerlerin örtüşmesini sağlayan kritik bir işlemdir. Özellikle hassas entegre değişimlerinde doğru kalibrasyon, anakart zarar görmeden başarılı tamir yapmanın anahtarıdır.
Kalibrasyon Adımları
Cihazı Hazırlayın: Quick 861DW’yi çalıştırın ve sıcaklık değerini
300°C veya 500°C olarak ayarlayın.Sıcaklığı Ölçün: Quick 196 termometre veya harici bir K-tip termokupl kullanarak hava çıkış noktasından 3-5mm mesafede sıcaklığı ölçün.
Kalibrasyon Moduna Girin: Sıcaklık sabitlendiğinde,
TEMP tuşunun ▲ ve ▼ tuşlarına aynı anda basılı tutun. Ekran kalibrasyon moduna geçecektir.Değeri Ayarlayın:
▲ ve ▼ tuşlarıyla ölçülen gerçek sıcaklık değerini girin. COOL tuşuyla onaylayın.Doğrulama: Sıcaklık hatası gösterilmediyse kalibrasyon tamamlanmıştır. Hata varsa işlemi tekrarlayın.
Sıcaklık ve Üfleme Ayarları
Quick 861DW’de sıcaklık ve hava akışı (airflow) ayarları bağımsız olarak kontrol edilir. Doğru kombinasyon, hem işlemci gibi büyük entegrelerde hem de küçük SMD komponentlerde başarılı sonuç almanızı sağlar.
Temel Ayar Düğmeleri
TEMP ▲ ▼: Sıcaklık artırma/azaltma (1°C hassasiyet, uzun basılı tutulduğunda hızlı artış)AIR ▲ ▼: Hava akışı seviyesi (1-100 arası, uzun basılı tutulduğunda hızlı değişim)CH1-CH4: Önceden kaydedilmiş kanalları çağırma ve kaydetmeCOOL: Soğutma modu
CH1, CH2, CH3 Kanal Ayarları ve Kullanımı
Quick 861DW’nin en kullanışlı özelliklerinden biri 4 adet programlanabilir kanaldır (CH1-CH4). Her kanal farklı sıcaklık ve hava akışı kombinasyonunu hafızada tutar.
Kanal Kaydetme
- İstediğiniz sıcaklık ve hava akışı değerlerini ayarlayın
- Kaydetmek istediğiniz kanal tuşuna (CH1, CH2, CH3 veya CH4) 3 saniye basılı tutun
- Ekranda kaydedildiğini gösteren ikon belirecektir
Önerilen Kanal Ayarları
| Kanal | Sıcaklık | Hava Akışı | Kullanım Alanı |
|---|---|---|---|
| CH1 | 330-340°C | 60-70 | iPhone CPU (A11-A13) sökme/takma |
| CH2 | 350-380°C | 50-60 | Audio IC, büyük entegreler |
| CH3 | 280-300°C | 40-50 | Küçük SMD komponentler, filtreler |
| CH4 | 200-250°C | 30-40 | Isıtma, ön ısıtma, shrink borular |
iPhone CPU Entegre Değişimi Sıcaklık Ayarları
iPhone anakart tamirinde en kritik işlemlerden biri CPU (işlemci) entegresinin değişimidir veya reballing işlemidir. Yanlış sıcaklık ayarları anakart katmanları arasında delaminasyon (ayrılma) veya CPU’nun kendisinde zarar oluşturabilir.
iPhone X ve Sonrası CPU Ayarları (A11, A12, A13)
Sıcaklık: 330°C – 340°C aralığı idealdir. 350°C üzeri anakart zarar riskini artırır.
Hava Akışı: 60-70 seviyesinde tutun. Çok yüksek hava akışı çevredeki komponentleri uçurabilir.
Nozul Seçimi: En büyük nozul kullanılmalıdır (genellikle 10mm veya üzeri) ki ısı homojen dağılsın.
Süre: Maksimum 40 saniye içinde entegre sökülmelidir. Uzun süreli ısıtma katman ayrılmasına neden olur.
Yeni Nesil iPhone İşlemcileri (A14, A15, A16)
A14 ve sonrası işlemciler daha yoğun ısı üretir ve daha hassas yapıdadır. Bu işlemcilerde:
- Sıcaklık: 340-360°C arası önerilir
- Hava akışı: 65-75 arası
- Ön ısıtma mutlaka kullanılmalıdır (preheater 150-170°C)
- Isı dağıtıcı (heat sink) kullanımı tavsiye edilir
iPhone Audio IC ve Küçük Entegre Değişimi
iPhone X ve sonrası modellerde sıkça karşılaşılan hoparlör sorunları genellikle Audio IC (U4900, U3500 vb.) arızasından kaynaklanır. Bu entegrelerin değişimi CPU’ya göre daha kolaydır ancak yine de dikkat gerektirir.
Audio IC Değişimi Ayarları
- Sıcaklık: 350-400°C arası (entegre boyutuna göre) [^16^]
- Hava Akışı: 45-55 arası
- Nozul: Orta boy nozul (6-8mm)
- Süre: 30-45 saniye içinde tamamlanmalı
Diğer Küçük Entegreler
| Entegre Tipi | Sıcaklık | Hava Akışı | Not |
|---|---|---|---|
| Şarj IC (Tristar) | 340-360°C | 50 | USB çevresi komponentlere dikkat |
| Güç IC | 350-370°C | 55-60 | Büyük entegre, yavaş ısıtma |
| WiFi/BT Modül | 320-340°C | 45-50 | Anten bağlantıları hassas |
| Baseband CPU | 330-350°C | 55-65 | CPU ile aynı hassasiyet |
Socket Kullanımı ve Ayarları
Reballing işlemlerinde kullanılan socket (soket) aparatları, entegrenin doğru pozisyonda tutulmasını ve yeni solder ball’ların düzgün yerleşmesini sağlar. Quick 861DW ile socket kullanımında bazı özel ayarlar gerekir.
Socket ile Reballing Adımları
Stencil Yerleştirme: Entegreye uygun stencil’i socket üzerine yerleştirin. Stencil kalınlığına göre ayarlama yapın (genellikle 0.12mm).
Quick 861DW Ayarları: Socket kullanımında hava akışı biraz düşürülmelidir çünkü stencil ısı dağılımını etkiler. Sıcaklık 10-15°C artırılabilir.
Isıtma Tekniği: Hava akışını stencil deliklerinden doğrudan geçecek şekilde ayarlayın. Dairesel hareketlerle 20-30 saniye ısıtın.
Socket Ayarları Tablosu
| İşlem | Sıcaklık | Hava Akışı | Nozul |
|---|---|---|---|
| Solder Ball Dökme | 280-300°C | 40-50 | Orta (8mm) |
| Reballing (Socket) | 350-380°C | 45-55 | Büyük (10mm) |
| Flux Temizliği | 200-250°C | 60-80 | Küçük (6mm) |
Pratik İpuçları ve Tavsiyeler
Kalibrasyon Kontrolü
Her gün işe başlamadan önce Quick 861DW’nin kalibrasyonunu kontrol edin. Termometre ile 300°C ayarında gerçek ölçüm yapın. ±5°C’den fazla sapma varsa kalibrasyonu tekrarlayın.
Nozul Bakımı
- Nozul ucu her kullanımdan sonra pirinç tel fırça ile temizleyin
- Oksitlenme varsa ıslak süngerle hafifçe silin
- Farklı çaplı nozul’leri işlem tipine göre değiştirin
Güvenlik Önlemleri
- Isı yalıtkan eldiven kullanın
- Çalışma alanında yangın söndürücü bulundurun
- Preheater ve Quick 861DW aynı anda çalışırken yüksek akım çeker, devre koruması kontrol edin
- Sleep modu (100°C altında otomatik) aktif tutun, heater ömrünü uzatır
Sık Yapılan Hatalar
- Çok Yüksek Sıcaklık: 400°C+ kullanım anakart delaminasyonu yapar
- Yetersiz Ön Isıtma: Alt ısıtıcı kullanmadan CPU sökme katman ayrılmasına neden olur
- Uzun Süreli Isıtma: 60 saniyeden uzun süre aynı noktaya ısı uygulamayın
- Yanlış Hava Akışı: Çok yüksek hava akışı küçük komponentleri uçurur
