Cep telefonu güç, açılış ve devre analizi

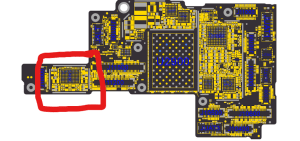

VBATT hattına 3.6 – 4.2 Volt uyguladığımızda, bu voltaj UVLO ve OVP kontrolünden geçer ve Güç Yolu lineer SMPS işlevi gören SMB, PMI, PM veya benzeri bir entegre devreye ulaşır. Bu entegre, DC’den DC’ye dönüştürülmüş bir güç kaynağı olan VPH_PWR, VDD_MAIN, VBAT_VCC veya benzer işlevlere sahip başka bir isme sahip çıkışı üretir. Bu çıkış, ana güç yönetimine yönlendirilir. Bu sırada, herhangi bir etkinleştirme sinyaline ihtiyaç duymadan çalışan özel bir LDO’dan VRTC çıkışı olur ve aynı zamanda bir güç anahtarı sinyali de bulunur. Güç anahtarının “1”, “yüksek” veya “doğru” olduğunu söyleyebiliriz; buradan güç açılış dizisini başlatabilirsiniz. Güç anahtarı düğmesine bastığınızda, bu, güç anahtarı hattını toprağa bağladığınız anlamına gelir.
iü

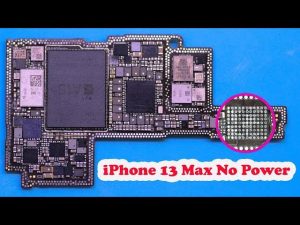

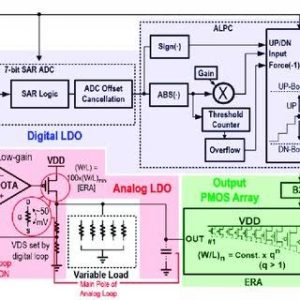

Böylece güç anahtarı sinyali “1”den “0”a döner ve bu düğmeyi toprağa bağlı tuttuğunuz sürece bu durum devam eder. Eğer bu düğmeyi 500 – 1000 milisaniye boyunca basılı tutarsanız, güç yönetimindeki bazı SMPS ve LDO’lar, bu güç anahtarı sinyalinin tersine çevrilmesiyle etkinleştirme sinyali alır ve çalışmaya başlar. İşte bu yüzden telefon anakartınız kaynaklardan akım tüketmeye başlar. Bazı Qualcomm telefonlarda bu süreç, ilk 100 milisaniyede 50 mA ile başlar ve ardından akım tüketimi, anakart içindeki açılış prosedürüyle ilgili her bir bileşene bağlı olarak yaklaşık 200 mA civarına yükselir veya düşer. Her CPU türü farklı bir tüketim yapar; ayrıca telefonunuz Micron UFS kullanıyorsa, Samsung UFS’ye göre daha fazla güç tüketir. Evet, eğer yalnızca yedi segmentli bir ekran veya harici PSU içindeki analog iğneli ampermetre kullanıyorsanız bunu göremezsiniz. Ancak PRAGMAFIX ve bizim ölçüm cihazımız “RPS”yi kullanırsanız bunu görebilirsiniz. Böylece, bu ilk 500 – 1000 milisaniyelik güç açılış dizisinde bir sorun olup olmadığını doğru bir şekilde tespit edebilirsiniz.
Güç açılış dizisi için gerekli tüm SMPS ve LDO’lar görevlerini tamamladığında, PMU, CPU’ya bir SIFIRLAMA sinyali gönderir; bu, PMU’nun ilk adım açılışını tamamladığını bildirmek gibidir. CPU da buna bir sinyalle yanıt verir, tıpkı Qualcomm telefonlardaki PS HOLD gibi. Bu durumda tüm güç kaynakları sıfırlanır, geçici olarak düşer ve tekrar yükselir. Ancak bu ikinci seferde, ilk kez güç anahtarına bastığınızda kullandığınız “manuel sinyal”in yerini SPMI alır. SPMI, o anda hangi SMPS ve hangi LDO’nun çalışması gerektiğini tamamen kontrol eder. CPU devreye girer ve Birincil Önyükleyici (PBL) adımını başlatır, ardından SBL, ABOOT ve ANDROID HLOS ile önyükleme işlemine devam eder.
Ölü telefon analizi, eğer bilgiye sahipseniz ve bunun için uygun ölçüm araçlarınız varsa, her zamankinden daha kolay hale gelir.
