Samsung #Galaxy_A12 📲 Samsung Galaxy A12 (SM-A125) içindeki WiFi, Bluetooth ve GPS’in noktalarını ve yollarını detaylı bir şekilde anlatmaktadır ve devreler, çok doğru frekans sinyallerine bağlı oldukları için tüm cep telefonlarındaki en hassas devrelerden biridir ve her türlü hatanın -çok küçük de olsa- ciddi bir şeye neden olması Sinyaldeki zayıflık ya da tamamen durdurur.

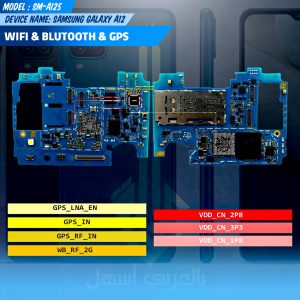

Resimde önünüzdeki işaretli yollar herhangi bir kablosuz ağ problemini teşhis ederken kontrol etmeniz gereken ana noktaları belirtir
● GPS_LNA_EN — GPS sinyal zum çemberini etkinleştirmekten sorumlu
● GPS_IN / GPS_RF_IN — İlk sinyali alan çizgiler
● WB_RF_2G — 2.4GHz’de WiFi sinyalleri için önemli bir yol
● VDD_CN_2P8 / 3P3 / 1P8 gibi görev besleme hatları
Ve bu özellikle iyi ölçmek için gereklidir çünkü içindeki herhangi bir düşüş yavaş bir bağlantıya veya tam bir durağa neden olur.
Böyle bir haritaya sahip olmak rastgele dolaşmaktansa teşhisi daha kolay hale getiriyor. Her bir çizginin yerini ve işlevini bildiğinizde, kırılmanın şu olup olmadığını belirleyebilirsiniz:
— Voltaj var mı?
— Düşük mü?
— IC ağları altında kopukluk sorunu var mı?
Bu büyük bir zaman tasarrufu ve sağlam parçaları gereksiz yere değiştirme olasılığını azaltır.
- 📌
Wi-Fi veya GPS bozulursa veya yavaş çalışırsa, elektrik hatlarını ölçmeye başlayın, çünkü birçok kesinti, IC veya anten değil yüksek direnç veya zayıf güçten kaynaklanır.
