Cep Telefonu Sıvı Temas Arızası Tespit ve Onarım Akış Şeması: Tamir Kursu Rehberi

Cep telefonu tamir kurslarında en sık karşılaşılan sorunlardan biri sıvı temas arızalarıdır. Su, kahve veya diğer sıvılarla temas eden cihazlar,belkide cebimizde veya bulunduğu ortamdaki rutubet bile ağ sorunları başta olmak üzere çeşitli arızalara yol açabilir. Bu rehberde, sıvı temaslı telefonlardaki ağ problemlerini tespit etmek ve gidermek için kapsamlı bir akış şemasını adım adım ele alacağız. Bu şema, pratik tamir teknikleriyle donatılmış olup, cep telefonu tamir kursu öğrencileri için ideal bir eğitim materyalidir. Eğer siz de cep telefonu onarımı öğrenmek istiyorsanız, bu adımları takip ederek profesyonel bir yaklaşıma sahip olabilirsiniz.

Sıvı Temas Arızasının Belirtileri ve Önemi
Cep telefonlarında sıvı temas, genellikle sinyal kaybı, ağ bağlantı sorunları veya cihazın tamamen kapanması gibi belirtilerle kendini gösterir. Tamir kurslarında vurguladığımız gibi, erken müdahale hayati öneme sahiptir. Sıvı, anakart üzerindeki bileşenleri oksitlendirerek kısa devre yaratabilir. Bu nedenle, arıza tespitinde sistematik bir yaklaşım benimsemek şarttır. Akış şemamız, SIM kart yuvasından başlayarak anten yoluna kadar tüm kritik noktaları kapsar ve voltaj kontrollerini merkeze alır.

Unutma…

Cihazı kapat…

Sakın şarja takma…

Bataryayı sök…

Temizlik için ultrasonik cihaz ve board temizleme kimyasalları kullan.

Bu kesinlikle pirinç veya saç kurutma makinesi ile olmaz.

Güç kaynağından 3 volt ver…

Açma kapamaya basmadan akım çekiyorsa sıvı temas yüzünden kısa devre devam ediyordur.

Temizlik tamamsa

👇

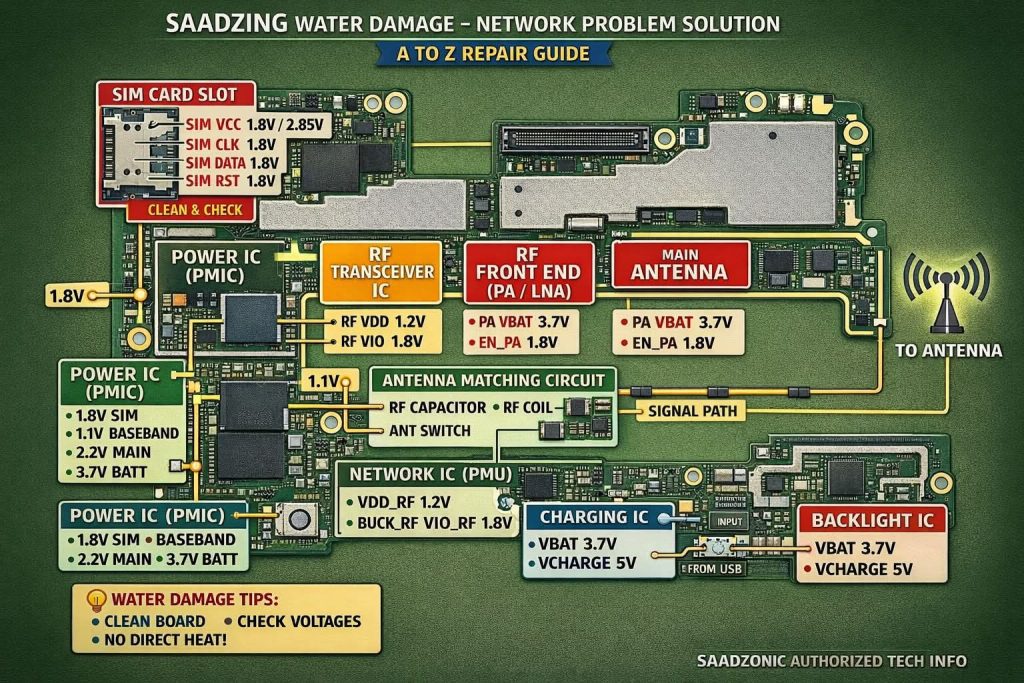

Adım 1: SIM Kart Yuvası Kontrolü
Tamir sürecine başlarken, ilk odak noktamız SIM kart yuvasıdır. Bu alanda sıvı kalıntıları sıkça görülür. Şemaya göre, SIM VCC (1.8V / 2.85V), SIM CLK (1.8V), SIM DATA (1.8V) ve SIM RST (1.8V) gibi voltaj noktalarını temizleyin ve kontrol edin. Cep telefonu tamir kursunda öğrettiğimiz gibi, yuvaları alkol bazlı temizleyicilerle nazikçe temizleyin. Oksitlenme varsa, fırça veya ultrasonik temizleyici kullanın. Voltaj değerleri normal değilse, sorun güç yönetim devresine işaret edebilir.

Adım 2: Güç Yönetim Entegre Devreleri (PMIC) İncelemesi
Şemanın merkezinde yer alan Power IC (PMIC) bileşenleri, cihazın enerji dağıtımını sağlar. Burada 1.8V SIM, 1.1V Baseband, 2.2V Main ve 3.7V Battery gibi voltajlar kritik öneme sahiptir. Sıvı temaslı telefon tamirinde, bu IC’leri multimetre ile ölçün. Eğer 1.8V çıkış yoksa, PMIC’yi değiştirme ihtiyacı doğabilir. Kurslarımızda, bu aşamada ısı tabancası kullanmadan lehimleme teknikleri öğretiyoruz, çünkü aşırı ısı daha fazla hasara yol açabilir.

Adım 3: Transceiver IC ve RF Yolunun Kontrolü
Transceiver IC, sinyal iletiminden sorumludur. Şemada belirtilen RF VDD (1.2V), RF VIO (1.8V) ve RF VIO (1.5V) voltajlarını doğrulayın. Sıvı hasarı burada Buck RF VIO RF (1.8V) gibi regülatörlerde sorun yaratabilir. Tamir kursu pratiğinde, bu noktaları jumper kablolarla test edin. Eğer voltajlar düşükse, RF yolunu izleyerek Antenna Matching Circuit’e geçin.

Adım 4: RF Front End ve Anten Bileşenleri
RF Front End (PA / LNA), PA VBAT (3.7V), EN PA (1.8V) gibi unsurlar, ağ sinyalinin amplifikasyonunu yönetir. Şemada gösterildiği üzere, RF Capacitor, RF Coil ve Ant Switch’i inceleyin. Main Antenna’ya giden Signal Path’i takip edin ve PA VBAT (3.7V) ile EN PA (1.8V) değerlerini kontrol edin. Cep telefonu sıvı temas onarımında, anten eşleştirme devresindeki oksitlenmeyi temizlemek, sinyal gücünü geri kazanmanın anahtarıdır. Kurs öğrencilerimize, bu aşamada sinyal test cihazları kullanmayı öneriyoruz.

Adım 5: Network IC ve Diğer Yardımcı Bileşenler
Network IC (PMU), VDD RF (1.2V) ve Buck RF VIO RF (1.8V) ile beslenir. Şarj IC’si (VBAT 3.7V, VCHARGE 5V) ve Backlight IC (VBAT 3.7V, VCHARGE 5V) gibi bileşenler de sıvıdan etkilenebilir. Tamir sürecinde, USB girişinden gelen VCHARGE 5V’yi ölçün. Eğer sorun devam ederse, anakartı tamamen temizleyin.

Sıvı Temas Tamir İpuçları
Cep telefonu tamir kurslarında her zaman vurguladığımız ipuçları şunlardır: Anakartı temizleyin, voltajları kontrol edin ve doğrudan ısı uygulamayın. Aşırı ısı, bileşenleri eritebilir. Bunun yerine, izopropil alkol ve yumuşak fırça kullanın. Ayrıca, cihazı pirinç içinde bekletmek gibi ev yöntemleri yerine profesyonel ultrasonik temizleme tercih edin.

Sonuç: Profesyonel Tamir İçin Eğitim Alın
Bu akış şeması, sıvı temas arızalarını gidermek için A’dan Z’ye bir rehber sunar. Cep telefonu tamir kursu katılımcıları, bu adımları uygulayarak pratik becerilerini geliştirebilir. Eğer İstanbul’da cep telefonu onarım eğitimi arıyorsanız, kurslarımızda gerçek cihazlar üzerinde uygulama yapma fırsatı bulacaksınız. Sıvı temaslı telefon nasıl tamir edilir sorusunun cevabı, sabır ve doğru teşhisle başlar. Daha fazla bilgi için bize ulaşın: 05425856892.
