Qualcomm, MediaTek ve Exynos İşlemcilerin Boot Süreci Karşılaştırması

Mobil cihazların kalbinde yer alan işlemciler, telefonların açılış sürecini belirleyen kritik bileşenlerdir. Qualcomm, MediaTek (MTK) ve Exynos gibi popüler SoC (System on Chip) markaları, farklı mimarilere sahip olsalar da benzer adımları izleyerek cihazı başlatırlar. Bu makalede, bu üç işlemcinin güç açma (power-on) akışını karşılaştıracağız. Özellikle cep telefonu tamiri yapan teknisyenler için faydalı olacak bu bilgiler, olası arızaları teşhis etmede yardımcı olabilir. Anahtar kelimeler arasında Qualcomm boot sequence, MediaTek preloader stage ve Exynos BL1 BL2 boot gibi terimler yer alacak.

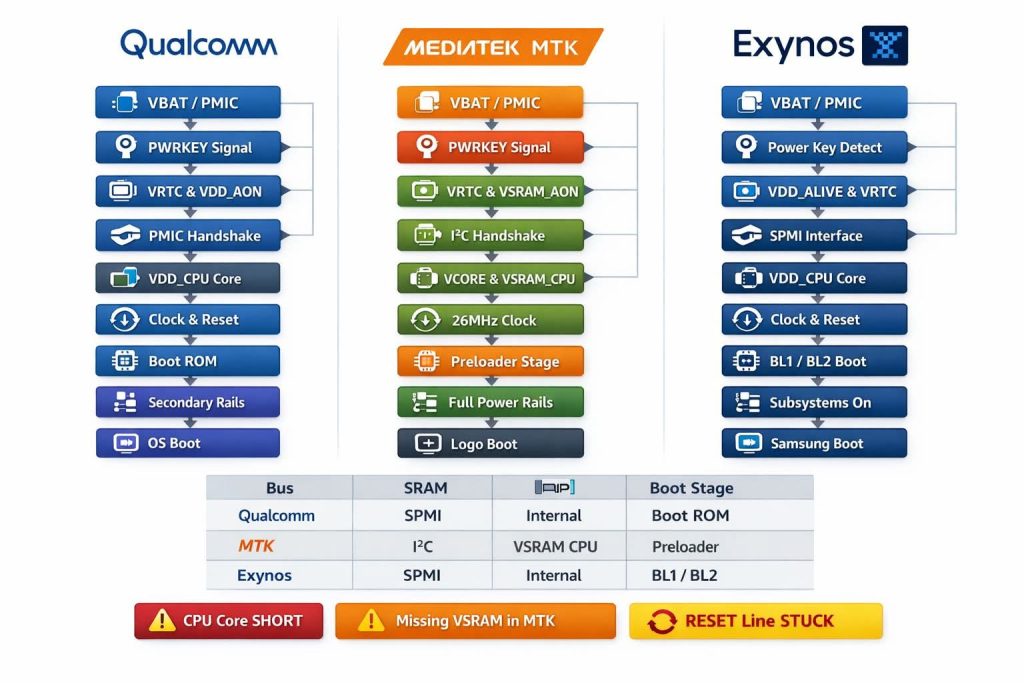

Boot Sürecinin Temel Adımları

Her işlemci, cihazın bataryadan güç almasıyla başlayan bir dizi adımdan geçer. Bu adımlar, donanım bileşenlerini sırayla aktive ederek işletim sisteminin yüklenmesini sağlar. Karşılaştırmaya başlamadan önce, ortak noktaları ele alalım: Tümünde VBAT/PMIC (batarya voltajı ve güç yönetim entegresi) ilk adımdır. Ardından güç tuşu sinyali (PWRKEY) devreye girer. Bu noktadan sonra voltaj regülatörleri, saat sinyalleri ve boot ROM’lar aktive olur.

Qualcomm Boot Akışı

Qualcomm işlemcilerde süreç, VBAT/PMIC ile başlar. PWRKEY sinyali algılandıktan sonra VRTC ve VDD_AON voltajları devreye girer. PMIC handshake (el sıkışma) işlemiyle iletişim kurulur. VDD_CPU Core voltajı sağlanır, clock ve reset sinyalleri gönderilir. Boot ROM aşaması, ikincil güç raylarını (secondary rails) aktive eder ve son olarak OS boot ile işletim sistemi yüklenir. Qualcomm’un bus sistemi SPMI tabanlıdır, SRAM içseldir ve boot stage Boot ROM olarak tanımlanır. Bu yapı, Snapdragon serisi cihazlarda yaygın olarak görülür ve stabil bir başlangıç sağlar.

MediaTek (MTK) Boot Akışı

MediaTek MTK işlemcilerde akış benzer olsa da bazı farklar vardır. VBAT/PMIC sonrası PWRKEY sinyali gelir, ardından VRTC ve VSRAM_AON voltajları aktive olur. I²C handshake ile iletişim sağlanır. VCORE ve VSRAM_CPU voltajları kritik öneme sahiptir; burada VSRAM’ın eksikliği yaygın bir arıza nedenidir. 26MHz clock sinyaliyle devam eder, preloader stage (ön yükleyici aşaması) başlar. Full power rails (tam güç rayları) devreye girer ve logo boot ile süreç tamamlanır. MTK’nın bus sistemi I²C’dir, SRAM VSRAM CPU’ya bağlıdır ve boot stage preloader olarak adlandırılır. Özellikle Çin menşeli cihazlarda sık kullanılan bu sistem, maliyet etkinliğiyle bilinir ancak VSRAM sorunları sık rastlanır.

Exynos Boot Akışı

Samsung’un Exynos işlemcileri, VBAT/PMIC ile başlar ve power key detect (güç tuşu algılama) ile devam eder. VDD_ALIVE ve VRTC voltajları gelir, SPMI interface ile handshake yapılır. VDD_CPU Core voltajı sağlanır, clock ve reset sinyalleri gönderilir. BL1/BL2 boot aşaması, subsystems on (alt sistemler aktif) ile ilerler ve Samsung boot ile biter. Exynos’un bus sistemi SPMI içseldir, SRAM internaldır ve boot stage BL1/BL2’dir. Galaxy serisi cihazlarda kullanılan bu yapı, yüksek performans odaklıdır.

Ortak Arıza Noktaları ve Teşhis İpuçları

Bu akışlarda sık karşılaşılan sorunlar arasında CPU core short (kısa devre), missing VSRAM in MTK (MTK’da VSRAM eksikliği) ve reset line stuck (reset hattı takılı kalması) yer alır. Cep telefonu tamirinde, boot sürecinin hangi aşamada takıldığını belirlemek için multimetre ile voltaj ölçümleri yapılmalıdır. Örneğin, Qualcomm’da PMIC handshake başarısız olursa cihaz açılmaz. MTK’da VSRAM_CPU kontrolü şarttır; eksiklik logo boot’ta donmaya yol açar. Exynos’ta ise SPMI interface sorunları subsystems on aşamasını etkiler.

Bu karşılaştırma, mobil cihaz tamircileri için pratik bir rehber niteliğindedir.  Qualcomm’un stabil yapısı, MTK’nın ekonomik yaklaşımı ve Exynos’un performans odaklı tasarımı, farklı cihaz modellerinde boot sorunlarını çözmede anahtar rol oynar. Daha fazla detay için işlemci datasheet’lerini inceleyoruz.
