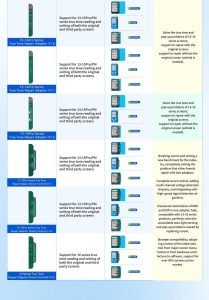

Farklı sürümlerdeki JCID true ton onarım adaptörleri arasındaki fark hakkında mı kafanız karıştı? Bu grafik figür sana yardımcı oluyor
Hangisinin talebinizi karşıladığını kontrol edin
#jcid #jctools #truetone #iphonerepair #truetonerepair #mobilephonerepair #repairtechnicians
Özet & Uzman Notu: Akıllı telefonlarda (Qualcomm PM845, PM6150, MediaTek MT6357, MT6359 vb.) PMIC SYS_OK (Power Good) sinyalinin üretilememe nedenleri, 10 aşamalı anakart güç başlatma sırası (Power Sequence), VPH_PWR, Buck LDO voltaj ölçümleri, diyot empedans değerleri ve çözümleri. Yazan: Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com).
Akıllı telefon anakartlarında güç yönetim entegresi (PMIC – Power Management IC), ana işlemciye (AP CPU) ve sistem denetleyicisine donanımın kararlı çalıştığını bildiren kritik bir onay sinyali üretir. Devre şemalarında SYS_OK, PMIC_PWR_GOOD, AP_PS_HOLD veya VDD_OK olarak adlandırılan bu sinyal, 1.8V DC seviyesinde aktif-yüksek (Active-High) bir mantık voltajıdır.
PMIC bünyesindeki tüm ana Buck dönüştürücüler (S1-S8 bobinleri) ve düşük gürültülü lineer regülatörler (LDO hatları) hedeflenen voltaj seviyelerine ulaşıp parazitsiz kararlı hale geldiğinde SYS_OK pini mantık 1 (1.8V) seviyesine çekilir. Eğer voltaj raylarından tek bir tanesinde dahi kısa devre, aşırı akım çekimi (OVP/OCP) veya eksik voltaj varsa, PMIC SYS_OK sinyalini sıfırda (0V) tutar ve ana işlemcinin başlatma (Boot) rutinine geçmesini engeller.
Yazan: Mert Cep Telefonu Tamir Kursu — www.ceptelefonutamirkursu.com
Anakartın güç tuşuna basıldığı andan itibaren ana işlemcinin çalışmaya başlamasına kadar geçen 10 aşamalı donanımsal güç sırası aşağıdaki gibidir:
Batarya veya şarj soketi üzerinden gelen ham enerji anakart giriş koruma devresine (OVP Mosfet) ulaşır. Nominal gerilim 3.7V ile 4.4V arasındadır.
Şarj entegresi (PMI8998, SMB1351 vb.) tarafından üretilen VPH_PWR hattı tüm anakartın ana enerji omurgasını oluşturur. Bu hat üzerindeki herhangi bir kaçak tüm sistemi kilitler.
PMIC iç saat sayacının uyanması için RTC kristali 32.768 kHz kararlı frekans üretir. Osiloskop ile ölçülmelidir.
Kullanıcı güç butonuna bastığında PWRKEY hattı 1.8V’tan 0V şaseye çekilir. PMIC bu düşen kenar tetiğini (Falling Edge) algılayarak dahili güç dizisini başlatır.
PMIC ana işlemci saat kaynağını devreye sokar. Frekans üretimi yoksa akım 0.03A – 0.05A arasında takılı kalır.
S1-S8 bobinleri üzerinden CPU çekirdek gerilimleri (0.75V – 1.05V), GPU gerilimi (0.80V) ve RAM beslemesi (1.1V – 1.2V) sırayla üretilir.
UFS/eMMC depolama entegresi için VCC (2.8V – 3.3V) ve VCCQ (1.8V) ile sensör beslemeleri LDO regülatörleri tarafından sağlanır.
Tüm BUCK ve LDO voltajları kararlı seviyeye ulaştığında PMIC dahili lojik kapısı SYS_OK test noktasına 1.8V HIGH sinyalini gönderir.
SYS_OK onayını alan CPU uyanır ve PMIC’e geriye 1.8V AP_PS_HOLD sinyali göndererek gücün kesilmemesini ve sürekli açık kalmasını kilitler.
CPU depolama birimindeki XBL/PBL bootloader kodlarını RAM üzerine kopyalayarak ekranı aydınlatır ve işletim sistemini başlatır.
Atölye ortamında karşılaşılan SYS_OK sinyali yokluğunun başlıca teknik sebepleri şunlardır:
Cihaz açılmadığında (Dead Boot) teknik servis uzmanının izleyeceği adım adım ölçüm sırası:
Cihaz enerjisizken multimetrenin Kırmızı probunu şaseye (GND), Siyah probunu VPH_PWR bobinine değdirin (Nominal: 350 – 450 mV). Ardından şemadan tespit edilen SYS_OK test noktasına değdirin (Nominal: 450 – 650 mV). 0.000V okunuyorsa hat kısa devredir.
Anakarta 4.0V verip güç tuşuna basın. Akım 0.02A – 0.04A seviyesinde sabit kalıyorsa veya tetiği bırakınca sıfırlanıyorsa sorun kesinlikle PMIC güç dizisi veya SYS_OK eksikliğidir.
Tetik anında tüm BUCK indüktörlerinin voltajlarını milisaniyelik modda ölçün: VDD_CORE (0.85V), VDD_MEM (1.1V), VDD_APC (0.90V). Eksik olan bobin hattındaki filtre kondansatörlerini söküp kontrol edin.
Osiloskop probunu 1X moduna alıp SYS_OK hattına bağlayın. Tetik verildiğinde 0V’tan 1.8V’a net bir kare dalga yükselmesi gözlenmelidir. Sinyal yükselip anında düşüyorsa CPU PS_HOLD hattını kilitleyemiyor demektir (CPU/RAM Reball gerekir).
WordPress tablo bozulmalarını önlemek amacıyla hazırlanmış anlaşılır teknik parametre kartları:
Devre Görevi: Sistem voltajlarının üretimi, saat dağıtımı ve SYS_OK kontrolü.
Kritik Hat ve Test Noktası: PMIC_SYS_OK / PMIC_PWR_GOOD
Nominal Çalışma Voltajı: 1.80 V DC
Diyot Modu Referans Değeri: 480 – 560 mV (Kırmızı Prob GND)
Arıza Durumu ve Çözüm: 0V okunduğunda PMIC bobin çıkışları ve LDO filtreleri test edilir; arızalı ise PMIC yenilenir.
Devre Görevi: Batarya şarj yönetimi, USB Type-C kontrolü ve VPH_PWR ana güç barası üretimi.
Kritik Hat ve Test Noktası: VPH_PWR / VSYS_MAIN
Nominal Çalışma Voltajı: 3.70 V – 4.20 V DC
Diyot Modu Referans Değeri: 360 – 440 mV
Arıza Durumu ve Çözüm: Kısa devre durumunda termal kamera ile kaçak kapasitör bulunur veya PMI entegresi sökülür.
Devre Görevi: İşletim sistemi yürütme, SYS_OK onayı sonrası AP_PS_HOLD kilit sinyali üretimi.
Kritik Hat ve Test Noktası: AP_PS_HOLD / MSM_PS_HOLD
Nominal Çalışma Voltajı: 1.80 V DC
Diyot Modu Referans Değeri: 420 – 510 mV
Arıza Durumu ve Çözüm: 1.8V tutunamayıp düşüyorsa CPU ve RAM katmanına BGA Reballing uygulanmalıdır.
Devre Görevi: Bootloader, kernel ve kullanıcı veri tabanını saklama.
Kritik Hat ve Test Noktası: VCC (NAND Core) & VCCQ (Logic I/O)
Nominal Çalışma Voltajı: VCC: 2.85V – 3.30V | VCCQ: 1.80V | VCCQ2: 1.20V
Diyot Modu Referans Değeri: VCC: 400 – 520 mV | VCCQ: 460 – 580 mV
Arıza Durumu ve Çözüm: VCC voltajı eksikse LDO regülatörü kontrol edilir, çip hasarlıysa JTAG/Programlayıcı ile formatlanır.
Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com) laboratuvarlarında uyguladığımız altın teşhis kuralları:
Mert Cep Telefonu Tamir Kursu — Profesyonel Anakart & Şematik Teşhis Eğitimi
Power Sequence, PMIC mimarisi, Osiloskop ve BGA Mikrolehimleme eğitimleri için: www.ceptelefonutamirkursu.com
🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi
Multimetre ile VPH_PWR hattını ölçün. 3.7V – 4.2V voltaj ve 360-450 mV diyot değeri görmelisiniz.
Güç tuşuna basıldığında 1.8V’tan 0V şaseye düşüşün gerçekleştiğini doğrulayın.
Tetik anında VDD_CORE (0.85V), VDD_MEM (1.1V) ve UFS VCC (2.9V) çıkışlarının kararlılığını test edin.
PMIC SYS_OK 1.8V çıkışı varsa ve AP_PS_HOLD 1.8V kilitleniyorsa anakart donanım katmanı başarıyla başlamıştır.
Xiaomi, Redmi ve Poco telefonlar dünyada ve Türkiye’de çok yoğun kullanılıyor. Bu cihazlarda en sık aranan kronik sorunlar; aniden kapanma (Dead Boot), Fastboot modunda kalma, ses ve ön kameranın aniden gitmesi, şebeke çekmeme ve hızlı şarjın kesilmesidir.
Bu rehberde, en çok karşılaşılan Xiaomi arızalarını, bu arızaların yazılımsal ve donanımsal kesin çözümlerini, tamirde kullanılan lisanslı programları ve donanımsal servis cihazlarını kısa, net ve anlaşılır cümlelerle derledik.
Kullanıcıların en çok karşılaştığı donanımsal arızalar, nedenleri ve servis ortamında yapılan kesin müdahaleler:
Arıza Sebebi: Snapdragon 860 ve 732G işlemcilerin (CPU) ve üzerindeki RAM entegresinin aşırı ısınıp lehim bilyalarını çatlatmasıdır.
Yazılımsal Belirti: Cihaz 9008 EDL moduna düşer, bilgisayara takınca sadece Qualcomm portu verir.
Kesin Çözüm: Anakart mikroskop altına alınır. CPU ve RAM 250-280 derece ısıyla sökülür. Bilyalar temizlenir. 183 derece lehim pastasıyla Reballing yapılır ve tekrar lehimlenir.
Arıza Sebebi: Cihaz güncellendikten veya şarjı bitip kapandıktan sonra açılmaz. Güç entegresi (PMIC) devresindeki filtre dirençleri ve kapasitörler şarj devresini kilitler.
Kesin Çözüm: Anakartın arkasındaki koruma kalkanı açılır. PMIC çevresindeki kilitlenen C2064 ve C2065 kodlu koruma kondansatörleri havyayla sökülür. Cihaz anında normal şekilde açılır.
Arıza Sebebi: Darbe sonrası SDR660, SDR735 veya MT6177 RF Transceiver entegresinin bilyalarının kopması ya da Baseband besleme hattının kesilmesidir.
Kesin Çözüm: *#06# yapıldığında IMEI görünüyorsa fakat sinyal yoksa SDR Transceiver entegresi değiştirilir. IMEI ve Baseband sürümü “Bilinmiyor” yazıyorsa Baseband PMIC reball yapılır.
Arıza Sebebi: Type-C ara flex hattındaki CC1/CC2 iletişim pinlerinin kopması veya anakarttaki BQ25970 / SGM41511 şarj kontrol çipinin arızalanmasıdır.
Kesin Çözüm: Öncelikle orijinal alt şarj bordu ve ara flex denenir. Düzelmezse anakarttaki şarj entegresi (PMIC/BQ) diyot modunda test edilip değiştirilir.
Arıza Sebebi: Ekran takılırken bataryanın sökülmemesi sonucu Backlight bobininin (Boost Coil) veya diyotunun patlamasıdır.
Kesin Çözüm: Ekran soketinin LED+ ve LED- hatları ölçülür. Patlayan 10uH-22uH ışık bobini ve Schottky diyotu yenisiyle değiştirilir.
Xiaomi telefonlarda en çok rastlanan yazılım kilitlenmeleri ve çözümleri:
Sebep: Hatalı MIUI/HyperOS güncellemesi veya ses kısma tuşunun takılı kalmasıdır.
Çözüm: İlk olarak ses tuşu flexi kontrol edilir. Tuş sağlamsa Mi Flash Tool veya UnlockTool ile cihaza uygun “Fastboot ROM” indirilip “Clean All” seçeneğiyle yüklenir.
Sebep: Yanlış bölge ROM’u yüklenmesi veya NVRAM / NVDATA şebeke sertifika dosyalarının silinmesidir.
Çözüm:TrTools, DFT Pro veya UnlockTool programıyla cihaz bağlanır. “Fix NV Data” ve “Patch Certificate” işlemleri yapılır. Gerekirse ENG (Mühendislik) ROM atılarak modem dosyaları onarılır.
Sebep: Cihaz hafızasının tamamen dolması veya güç (Power) tuşunun oksitlenip kısa devre yapmasıdır.
Çözüm: Cihaz Recovery moda alınarak “Wipe All Data” yapılır. Açılmazsa batarya soketi çıkarılıp güç tuşunun empedansı ölçülür.
Profesyonel cep telefonu tamir laboratuvarlarında Xiaomi yazılım ve onarım işlemlerinde kullanılan resmi ve lisanslı araçlar:
Kullanım Amacı: Fastboot modundaki Xiaomi cihazlara orijinal fabrika ROM’larını yükler.
Önemli Kural: Yazılım atarken sağ alttan mutlaka “clean all” seçilmelidir. “clean all and lock” seçilirse yurt dışı cihazlarda Bootloader kilitlenir ve cihaz çöker.
Kullanım Amacı: EDL 9008 modunda yetkili hesap (Auth) istemeden yazılım atma, Mi Account (Mi Hesabı) kaldırma, FRP sıfırlama ve Bootloader kilidi açma işlemlerini yapar.
Kullanım Amacı: NV Data bozulmalarını onarma, QCN okuma/yazma, çift SIM tamiri, Meta modda MediaTek işlemci onarımı ve kalıcı modem patchleme işlemlerini gerçekleştirir.
Kullanım Amacı: Qualcomm işlemcili cihazlarda partition (bölüm) yönetimi, UFS/eMMC sağlık testi ve sertifika onarımlarında kullanılır.
Xiaomi anakart tamirinde mikroskop altı müdahalelerde kullanılan temel servis donanımları:
Kullanım Alanı: CPU, RAM, Wi-Fi ve Güç entegrelerinin anakarta zarar vermeden sökülüp takılmasını sağlar. Dijital hava ve sıcaklık kalibrasyonu çok hassastır.
Kullanım Alanı: Anakarttaki kopuk yolları, yanmış dirençleri ve 0.02 mm mikro jumper tellerini lehimlemek için kullanılır.
Kullanım Alanı: Anakartta batarya takıldığında veya güç kaynağından akım verildiğinde saniyeler içinde ısınan arızalı entegreyi veya kondansatörü anında kırmızı noktayla bulur.
Kullanım Alanı: Tamamen çökmüş (Hard Brick) veya hafıza çipi yanmış cihazların UFS 2.1 / 2.2 / 3.1 hafızalarını ISP lehimleme ile doğrudan okuyup yeniden programlar.
Kullanım Alanı: Cihazın açılışta çektiği miliamper (mA) değerine bakarak arızanın CPU’da mı, güç entegresinde mi yoksa yazılımda mı olduğunu anlamaya yarar.
Cevap: Kaliteli kurşunlu lehim pastası (183 derece) kullanılırsa ve işlemci üzerine kaliteli termal macun sürülürse cihaz uzun yıllar sorunsuz çalışır. Fabrikasyon kurşunsuz lehimler sert olduğu için çabuk çatlar.
Cevap: Bilgisayarınıza “Qualcomm HS-USB QDLoader 9008” ve “Xiaomi Android USB Driver” sürücülerini kurun. Farklı bir USB 2.0 portu ve kaliteli bir kablo deneyin.
Cevap: Orijinal Fastboot ROM atıldığında IMEI silinmez. Ancak yanlış işlemle EFS veya Modem bölümleri formatlanırsa IMEI gider; bu durumda DFT Pro ile QCN yedeği geri yüklenmelidir.
