Fluke 117 Multimetre Kullanımı ve Bileşen Test Rehberi

Fluke 117 True RMS Multimetre, cep telefonu tamiri ve elektronik teknik servislerinde en çok tercih edilen profesyonel ölçüm cihazlarından biridir. VoltAlert teknolojisi, otomatik seçim özelliği ve yüksek hassasiyeti ile devre analizlerinde vazgeçilmez bir araçtır.

Fluke 117 Multimetre Tanımı ve Fonksiyonlar

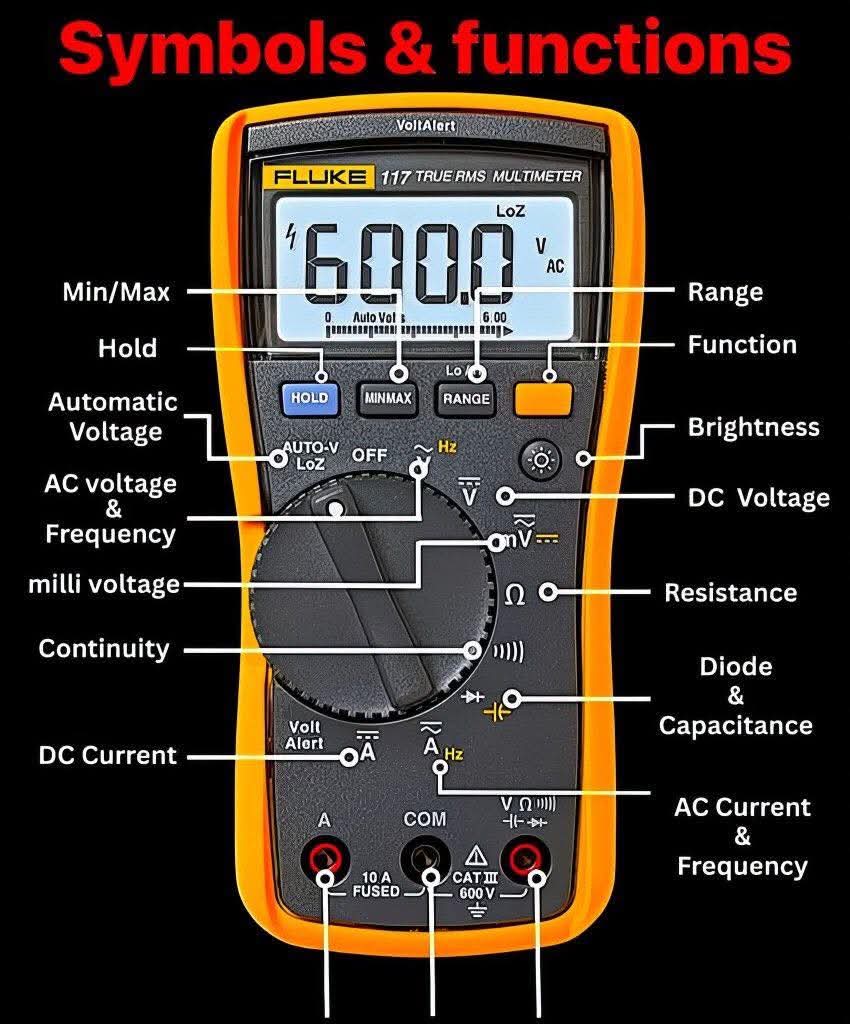

Fluke 117, mobil teknik servislerde standart haline gelen True RMS multimetre modelidir. Görseldeki şema üzerinden fonksiyonları inceleyelim:

Ana Fonksiyon Tuşları

• Range (Aralık): Manuel ölçüm aralığı seçimi. Otomatik moddan çıkarak hassas değerler için kullanılır.
• Min/Max: Minimum ve maksimum değer kaydı. Dalgalı sinyallerde ve güç kaynağı testlerinde kritik öneme sahiptir.
• Hold: Ekrandaki değeri dondurur. Darbeli ölçümlerde veya görüş açısı zorluklarında kullanılır.
• Brightness (Parlaklık): LCD ekran aydınlatmasını ayarlar. Karanlık ortamlarda devre kontrolü için idealdir.

Seçici Döner Anahtar Pozisyonları

1. OFF: Cihaz kapatma pozisyonu
2. AUTO-V LoZ: Otomatik AC/DC voltaj algılama (düşük empedans modu) – Hayalet voltajları elimine eder
3. VoltAlert: Temassız voltaj dedektörü modu
4. V~ (AC Voltage): Alternatif akım voltaj ölçümü
5. V⎓ (DC Voltage): Doğru akım voltaj ölçümü
6. mV: Milivolt hassasiyetinde ölçüm (sensör ve entegre kontrolleri için)
7. Ω (Resistance): Direnç ölçümü ve süreklilik testi
8. ⏚ (Continuity): Süreklilik ve bip sesi testi
9. DIODE: Diyot testi ve kondansatör kontrolü
10. A⎓ (DC Current): Doğru akım amper ölçümü
11. A~ (AC Current): Alternatif akım amper ölçümü

Uzman Notu: Fluke 117’nin CAT III 600V güvenlik sınıfı, telefon şarj devreleri ve güç kaynakları üzerinde güvenli çalışma imkanı sunar.

Giriş Çıkış Portları ve Problar

Görseldeki port yapısı şu şekildedir:

Ön Panel Bağlantı Noktaları

• COM (Siyah): Ortak bağlantı (negatif). Tüm ölçümlerde sabit siyah prob buraya takılır.
• VΩmA (Kırmızı): Voltaj, direnç, diyot, milivolt ve miliamper ölçümleri için kullanılır.
• 10A FUSED (Kırmızı): Yüksek akım (maksimum 10 Amper) ölçümleri için sigortalı giriş. Telefon tamiri genellikle mA seviyesinde olduğundan nadiren kullanılır.

⚠️ Güvenlik Uyarısı: Akım ölçümü yaparken probları doğru porta takın. Voltaj ölçümünde 10A portuna takılan prob sigorta patlamasına ve cihaz hasarına neden olur!

Temel Ölçüm Fonksiyonları

DC Voltaj Ölçümü (Telefon Batarya ve Anakart)

Cep telefonu tamiri için en sık kullanılan fonksiyondur:

1. Döner anahtarı V⎓ (DC Voltage) konumuna getirin
2. Siyah probu COM, kırmızı probu VΩmA portuna takın
3. Probları batarya konektörüne veya test noktasına dokundurun
4. Ekranda ki değeri okuyun (örn: 3.8V, 4.2V)

Süreklilik Testi (Kısa Devre ve Hat Kontrolü)

Telefon anakartlarında kısa devre tespiti için:

• Döner anahtarı süreklilik sembolüne (ses dalgaları) getirin
• Prob uçlarını test edilecek noktalara değdirin
• İletkenlik varsa cihaz bip sesi verir
• Ekranda düşük direnç değeri (0-50 ohm) görüntülenir

Direnç (Resistör) Ölçümü ve Testi

SMD Direnç Ölçümü

Telefon anakartlarındaki yüzey montaj dirençlerini (0402, 0603, 0805 paketler) ölçerken:

1. Multimetreyi Ω (Ohm) konumuna getirin
2. Otomatik aralık seçimini bekleyin veya manuel olarak uygun aralığı seçin
3. Devre üzerinde ölçüm yapacaksanız, güç kaynağının kapalı olduğundan emin olun!
4. Prob uçlarını direncin iki ucuna dokundurun

Ölçüm Değerlendirmesi

Değer	Anlamı	Servis Yorumu
0-1 Ω	Kısa devre / Süreklilik	Trafo primer, bobin uçları normal. Dirençte kısa devre var.
10-10M Ω	Normal direnç değeri	Üzerindeki kodla karşılaştırın (E96 serisi için). Tolerans %5 içinde olmalı.
OL (Aşırı Yük)	Açık devre / Sonsuz direnç	Direnç yanmış veya lehim kopukluğu var. Değişim gerekli.
Sabit 1 (Fluke 117)	Açık devre	Lehim hatası veya direnç hasarlı

Teknik İpucu: Devre içinde direnç ölçerken, paralel bağlı bileşenler etkiler. Hassas ölçüm için en az bir bacağı devre dışı bırakın.

Diyot Testi ve Doğrultma Kontrolü

Standart Diyot Testi

Telefon şarj devrelerindeki doğrultma diyotlarını, LED’leri ve zener diyotları test etmek için:

1. Döner anahtarı diyot sembolüne (►|) getirin
2. Kırmızı probu anoda (+), siyah probu katoda (-) bağlayın
3. Sağlıklı diyot 0.500V – 0.700V arası değer gösterir (silisyum diyot)
4. Prob uçlarını ters çevirin – OL veya 1 göstermelidir (ters yalıtım)

Çift Yönlü (Varistör) Testi

Şarj portlarındaki TVS diyotları ve varistörler:

• Her iki yönde de 0.3V-0.7V arası düşük değer gösteriyorsa kısa devre vardır
• Her iki yönde de OL gösteriyorsa açık devre vardır
• Sadece bir yönde iletiyorsa sağlıklıdır

LED Testi

Telefon flaş LED’lerini ve gösterge LED’lerini test ederken:

Test akımı yeterli olursa (Fluke 117 diyot modu 1mA civarı verir), LED hafifçe yanar. Bu görsel kontrol mümkün olmasa da, ileri yönde 1.8V-3.3V gerilim düşümü görülür.

Kondansatör Testi ve Kapasite Ölçümü

Fluke 117 ile Kondansatör Testi

Fluke 117’de direkt kondansatör ölçüm fonksiyonu yoktur, ancak diyot modunda ve direnç modunda kondansatör sağlamlığı kontrol edilebilir:

Yöntem 1: Diyot Modunda Şarj Testi

1. Multimetreyi diyot moduna alın
2. Kısa devre kondansatörün uçlarını birbirine değdirerek deşarj edin
3. Kırmızı probu (+) bacağa, siyah probu (-) bacağa bağlayın
4. Ekranda anlık olarak düşük bir değer görünür ve hızla OL’ye çıkar
5. Bu şarj olma eğilimi gösterir (sağlıklı işaret)

Yöntem 2: Direnç Modunda Zaman Sabiti

1. Multimetreyi en yüksek direnç aralığına (MΩ) getirin
2. Probları kondansatör uçlarına bağlayın
3. Direnç değeri yavaşça artıyorsa (şarj oluyorsa) kondansatör sağlıklıdır
4. Sabit düşük değer (0-10Ω) = kısa devre
5. Anında OL = açık devre veya tamamen şarj olmuş

Kondansatör Değerleri ve Yorumu

Kondansatör Tipi	Normal Davranış	Arıza Belirtileri
Seramik 10pF-100nF	Anında OL veya çok hızlı şarj	Direnç göstermesi = sızıntı
Elektrolitik 1µF-1000µF	Direnç modunda yavaş artış	Sabit 0-100Ω = patlak
Tantal kondansatör	Belirli bir direnç gösterir sonra OL	0Ω = kısa devre (yangın riski)

Önemli: Elektrolitik kondansatörler polaritelidir. Ters bağlantı patlamaya ve yaralanmaya neden olabilir. Test etmeden önce mutlaka deşarj edin!

Bobin (Soket) Ölçümü ve Kontrolü

SMD Bobin ve İndüktör Testi

Telefon anakartlarındaki güç bobinleri, ferrit boncuklar ve soketleri test etmek için:

1. Multimetreyi direnç (Ω) moduna alın
2. En düşük direnç aralığını seçin (200Ω veya otomatik)
3. Probları bobin uçlarına bağlayın

Sağlıklı Bobin Değerleri

• Güç Bobinleri: 0.1Ω – 2Ω arası düşük direnç (neredeyse kısa devre gibi)
• Ferrit Boncuklar: 0Ω’a çok yakın değer (kısa devre gibi)
• RF Bobinleri: 1Ω – 10Ω arası değişebilir

Arıza Tespiti

Kısa Devre: Bobin normalde düşük direnç gösterir, ancak çevresindeki devre elemanları izole edilmelidir. Bobin tek başına ölçülürken 0.5Ω üzeri anormaldir.

Açık Devre: OL veya 1 gösteriyorsa bobin teli kopuktur. SMD bobinlerde bu yaygın bir arızadır. Manyetik alan görsel kontrolü ile fiziksel hasar kontrolü yapın.

Soket (Choke) Testi

Şarj devrelerindeki soketler:

• Serbest modda (devreden sökülü) 0Ω göstermelidir
• Devre üzerinde ölçüm yapılırken, paralel bağlı dirençler nedeniyle düşük değer gösterir
• Süreklilik testi ile de kontrol edilebilir

Transistör Testi ve Yarı İletken Kontrolü

Bipolar Junction Transistör (BJT) Testi

Telefon anakartlarındaki küçük sinyal transistörlerini (NPN ve PNP) test etmek için diyot modu kullanılır:

NPN Transistör Test Adımları

1. Emitter-Baz: Siyah prob emittere, kırmızı prob baza → 0.6V-0.7V
2. Baz-Emitter: Probları ters çevirin → OL (ters kutuplama)
3. Kollektör-Baz: Siyah prob kollektöre, kırmızı prob baza → 0.6V-0.7V
4. Baz-Kollektör: Probları ters çevirin → OL
5. Emitter-Kollektör: Her iki yönde OL olmalıdır

PNP Transistör Test Adımları

1. Baz-Emitter: Kırmızı prob baza, siyah prob emittere → 0.6V-0.7V
2. Emitter-Baz: Probları ters çevirin → OL
3. Baz-Kollektör: Kırmızı prob baza, siyah prob kollektöre → 0.6V-0.7V
4. Kollektör-Baz: Probları ters çevirin → OL

MOSFET Testi (Telefon Güç Yönetimi)

Telefonlardaki güç MOSFET’leri ve ekran sürücülerini test etmek:

1. Gate-Source: Her iki yönde OL (yalıtkan) olmalıdır. Kapasitif davranış gösterebilir
2. Drain-Source: Gate boşta iken OL veya yüksek direnç göstermelidir
3. Gate Şarjı: Gate’e kısa bir dokunuşla (test probu ile) trigger verin
4. Kanal Testi: Şarj sonrası Drain-Source arası düşük direnç göstermelidir (N-kanal için)

Arıza Belirtileri

Ölçüm Sonucu	Anlamı	Servis Kararı
0V her iki yönde (PN eklemleri arası)	Kısa devre	Transistör yanmış, değiştirilmeli
OL her iki yönde	Açık devre	Teli kopuk veya yakılmış
0.3V’den düşük ileri gerilim	Zayıf eklemi	Performans düşüklüğü, değiştirilmeli

Teknik Servis Pratik İpuçları

Telefon Tamiri İçin Multimetre Ayarları

• Güç Tüketimi Ölçümü: Ampermetre modunda seri bağlantı. Telefonun kapanma akımını ölçün (normalde 2-5mA)
• Batarya Pin Kontrolü: Voltaj modunda pil konektörü bacakları. BSI ve Btemp pinlerini kontrol edin
• Şarj Yolu Kontrolü: Süreklilik testi ile USB pinlerden şarj IC’ye yol kontrolü

Sık Yapılan Hatalar

1. Akım ölçümünde probları paralel bağlamak (kısa devre!)
2. Kondansatör deşarj etmeden ölçüm yapmak (yanlış değer)
3. Devre üzerinde direnç ölçümü yaparken güç açık unutulmak
4. 10A portunda voltaj ölçümü yapmak (sigorta patlaması)

Fluke 117 Bakımı

• Probları düzenli olarak temizleyin (oksidasyonu önlemek için)
• Düşme sonrası kalibrasyon kontrolü yapın
• Yüksek voltaj ölçümlerinden sonra prob izolasyonunu kontrol edin
• True RMS özelliği sayesinde PWM sinyallerini (batarya şarj kontrolü) doğru ölçebilirsiniz
