BAT_THERM_ON Nedir?
Batarya Termal Sinyal Kılavuzu
Telefon şematiklerinde sıkça karşılaşılan BAT_THERM_ON sinyalinin görevini, çalışma mantığını ve arıza senaryolarını teknik servis uzmanı perspektifinden öğrenin.
BAT_THERM_ON Nedir?
BAT_THERM_ON, açılımı Battery Thermal On Signal olan, Türkçesiyle Batarya Termal Açma Sinyali anlamına gelen kritik bir kontrol sinyalidir. Akıllı telefon ve mobil cihaz şematiklerinde bu sinyal, batarya sıcaklığının izlenmesi ve şarj sürecinin güvenli biçimde yönetilmesi amacıyla kullanılır.
Bu sinyal; batarya üzerine entegre edilmiş ya da bataryaya yakın konumlanan termistör (sıcaklık sensörü) tarafından üretilir ve doğrudan şarj entegre devresine (Charging IC) iletilir. Şarj IC, bu sinyalin durumuna bakarak bataryayı şarj etmeye devam edip etmeyeceğine karar verir.
Teknik Servis Notu: BAT_THERM_ON sinyali, telefon şarj almıyor ya da batarya çok çabuk ısınıyor şikayetlerinde ilk kontrol edilmesi gereken sinyal hatlarından biridir.
Temel Fonksiyonları
Güvenlik İzleme (Safety Monitoring)
BAT_THERM_ON sinyalinin en kritik görevi batarya güvenliğini sağlamaktır. Batarya sıcaklığı belirli bir eşiği aştığında sinyal LOW (0V) seviyesine düşer ve şarj IC bu durumu algılayarak şarjı otomatik olarak durdurur. Bu mekanizma, bataryanın aşırı ısınmasından kaynaklanabilecek yangın, patlama ve kalıcı hasar risklerini ortadan kaldırır.
Şarj Kontrolü (Charging Control)
Sinyal yalnızca güvenli sıcaklık aralığında HIGH seviyesinde kalır ve bu sayede şarj işlemi gerçekleşir. Batarya sıcaklığı bu aralığın dışına çıktığında şarj otomatik olarak durdurulur.
✓ Güvenli Şarj Sıcaklık Aralığı
Batarya, sıcaklığın 0°C ile 45°C arasında olduğu durumlarda normal biçimde şarj edilir. Bu aralık üreticiden üreticiye küçük farklılıklar gösterebilir.
Hasar Önleme (Prevention of Damage)
Termistör, anormal bir sıcaklık değeri tespit ettiğinde BAT_THERM_ON sinyalini LOW seviyesine çekerek şarjı durdurur. Bu koruma mekanizması sayesinde hem batarya hem de şarj devresi uzun ömürlü olur.
Çalışma Mantığı
BAT_THERM_ON sinyali, iki farklı lojik seviyede çalışır. Bu iki seviye arasındaki geçişler, batarya sıcaklığına bağlı olarak anlık biçimde gerçekleşir.
Bu döngüsel kontrol mekanizması, modern akıllı telefonlarda tamamen otomatik çalışır ve kullanıcı müdahalesi gerektirmez. Ancak termistör veya sinyal hattı arızalandığında sistem bu güvenlik döngüsünü sağlıklı biçimde işletemez ve cihaz sürekli şarj almayabilir ya da hatalı sıcaklık okuyabilir.
Diğer Adları (Alternatif Etiketler)
Farklı üreticilerin ve farklı şematik çizim standartlarının kullanıldığı cihazlarda bu sinyal her zaman aynı isimle görünmeyebilir. Teknik serviste şematik okurken aşağıdaki etiketlerle karşılaşıldığında bunların tamamının aynı işlevi yerine getirdiği bilinmelidir:
Bu etiketlerin tamamı batarya sıcaklığını izleme işlevini yerine getirir. Şematik üzerinde bu isimlerden herhangi biriyle karşılaşıldığında aynı sinyal hattından söz edildiği anlaşılmalıdır.
Sinyal Akışı
BAT_THERM_ON sinyali, batarya termal yönetim sisteminde aşağıdaki doğrusal yol üzerinden ilerler:
[Batarya Termistörü] –> [BAT_THERM_ON] –> [Şarj IC] –> [Şarj]# Durum Mantığı
Eğer sıcaklık NORMAL → BAT_THERM_ON = HIGH → Şarj AKTİF
Eğer sıcaklık YÜKSEK → BAT_THERM_ON = LOW → Şarj DURDU
Eğer sıcaklık NORMALE DÖNDÜ → BAT_THERM_ON = HIGH → Şarj YENİDEN BAŞLADI
Arıza Tespiti ve Semptomlar
BAT_THERM_ON sinyal hattında ya da bu hattı besleyen termistörde meydana gelen arızalar, cihazda birkaç farklı biçimde kendini gösterebilir. Aşağıdaki tablo sık karşılaşılan senaryoları özetlemektedir:
| Arıza Durumu | Olası Belirti | Olasılık |
|---|---|---|
| Termistör kopuk/hasarlı | Cihaz hiç şarj almıyor, sinyal sürekli LOW | Yüksek |
| Sinyal hattı kısa devre | Şarj kısmen çalışıyor, sıcaklık okuma hatası | Orta |
| Batarya flex hasarı | Batarya değiştikçe sorun tekrarlanıyor | Yüksek |
| Şarj IC arızası | Sinyali doğru okumuyor, şarj başlamıyor | Düşük |
| PCB yol kesintisi (pad kopukluğu) | Sinyal iletilemiyor, şarj pasif kalıyor | Orta |
⚠ Dikkat: Cihazda “Şarj Desteklenmiyor” veya “Batarya Sıcaklığı Çok Yüksek” şeklinde uyarılar çıkıyorsa doğrudan BAT_THERM_ON hattını şüpheli olarak işaretleyin.
Ölçüm ve Kontrol Yöntemleri
Teknik serviste BAT_THERM_ON sinyalini kontrol etmek için aşağıdaki adımlar izlenebilir:
Şematik Üzerinden Hattı Belirleyin

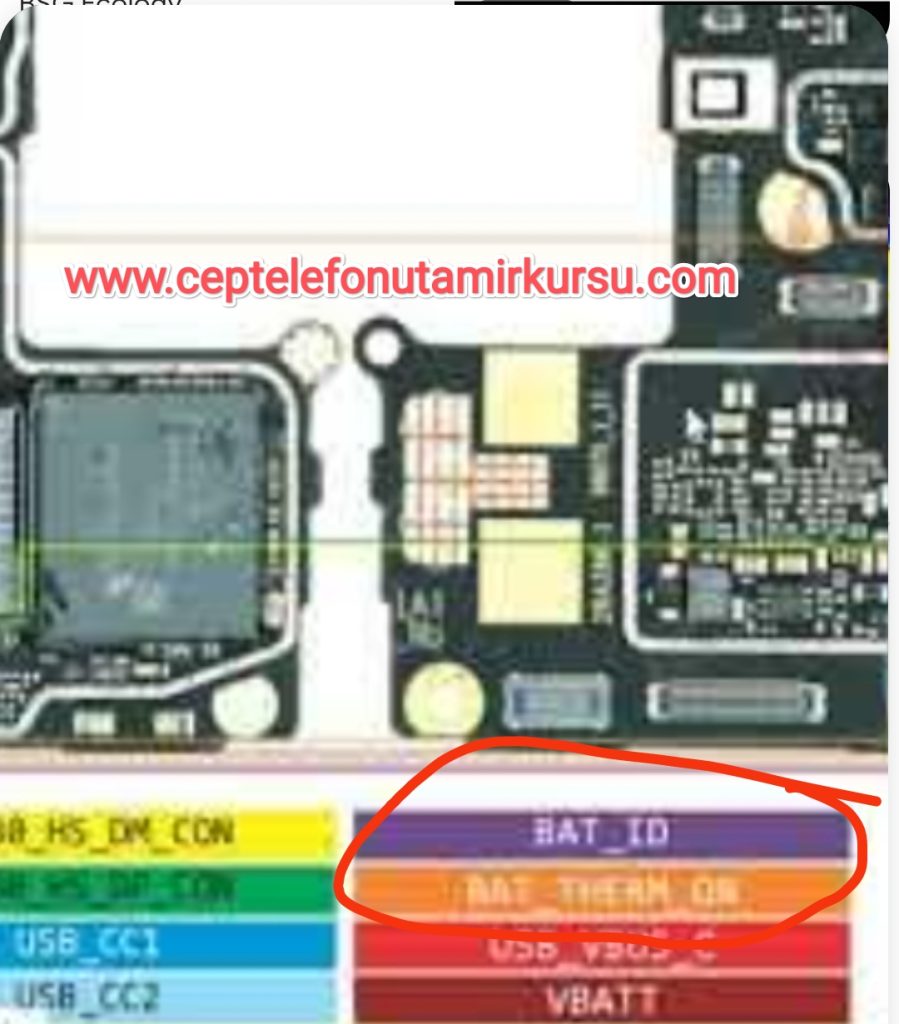

Cihaza ait şematik üzerinde BAT_THERM_ON, BATT_TEMP_OK veya THERM_ON etiketini bulun. Sinyalin hangi IC pininden geldiğini ve nereye gittiğini tespit edin.
Termistör Direncini Ölçün
Batarya konektörü üzerindeki THERM pinine ve GND’e multimetre bağlayın. Oda sıcaklığında genellikle 10 kΩ civarında bir direnç okunmalıdır. Sonsuz direnç veya 0 Ω termistörün arızalı olduğunu gösterir.
Hat Voltajını Kontrol Edin
Şarj IC’ye girişteki BAT_THERM_ON hattında voltaj ölçün. Normal sıcaklıkta bu hat VCC’ye yakın bir değerde (genellikle 1.8V veya 3.3V) olmalıdır. 0V ise hat veya termistör sorunludur.
Hattı Süreklilik Testiyle Takip Edin
Kartın arka yüzeyinde PCB yolunun fiziksel bütünlüğünü diyot modu ile test edin. Kopuk yol veya çökmüş via tespiti için balmumu veya solder ile bypass yapılabilir.
Yeni Batarya ile Test Edin
Arızanın bataryaya mı yoksa karta mı ait olduğunu anlamak için bilinen-iyi bir batarya takarak aynı testleri tekrarlayın. Sorun çözüldüyse batarya içi termistör arızalıdır.
Özet: BAT_THERM_ON Hakkında Her Şey
Teknik serviste hızlı başvuru için anahtar bilgiler:
