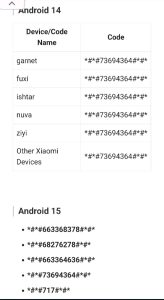

Hyper os 2.0 Android 14 / 15 cihazlarda midiag.apk çalışmıyor

Mert_Egitim

Benzer İçerik

MediaTek BROM Modu Kurtarma ve Hard Brick Çözüm Rehberi
  • Mayıs 18, 2026



MediaTek BROM Modu Kurtarma ve Hard Brick Çözüm Rehberi: Sürücüler, Araçlar ve SP Flash Tool Teknik Analizi

Yayın Tarihi: 18 Mayıs 2026 |

Kategori: Teknik Servis ve Yazılım Kurtarma | Okuma Süresi: 15 dakika

İçindekiler

1. Giriş: MediaTek İşlemcili Cihazlarda Hard Brick ve BROM Modu Kavramı

Akıllı telefon pazarında MediaTek (MTK) işlemciler, özellikle orta segment ve giriş seviyesi cihazlarda yaygın olarak tercih edilen SoC (System on Chip) çözümleri sunmaktadır. Xiaomi Redmi serisi, Samsung Galaxy A serisi, OPPO, Realme, Vivo ve birçok Çin menşeli cihaz üreticisi, MediaTek’in Helio, Dimensity ve MT serisi işlemcilerini kullanmaktadır. Ancak bu cihazların yazılımsal müdahalelere açık olması, aynı zamanda hard brick (tam donma) riskini de beraberinde getirir.

Hard brick, cihazın boot sektörünün, bootloader’ın veya kritik partition’ların (preloader, boot, vb.) bozulması sonucu; cihazın hiçbir şekilde açılmaması, ekranda görüntü vermemesi, şarj simgesi bile göstermemesi durumudur. Bu noktada, teknik servis uzmanlarının başvurduğu son kurtuluş rampası, BROM (Boot ROM) modu olarak adlandırılan düşük seviyeli fabrika kurtarma arayüzüdür.

BROM modu, MediaTek işlemcisinin içinde gömülü olarak bulunan, silinemez ve değiştirilemez bir boot kodudur. Cihazın herhangi bir yazılımı çalıştıramaması durumunda bile, USB üzerinden bilgisayarla haberleşmeye olanak tanır. MediaTek BROM modu kurtarma işlemleri, teknik servis pratiğinde en karmaşık ancak en etkili yazılım kurtarma yöntemlerinden biridir. Bu makalede, XDA Developers topluluğunda derlenen ve teknik servis ortamlarında sıkça kullanılan araçların, sürücülerin ve prosedürlerin detaylı bir analizi sunulacaktır.

Bilgi Notu: BROM modu, cihazın işlemcisinin en temel seviyesinde çalışır. Bu mod, cihazın pilinin bitmesini beklemeden veya özel buton kombinasyonlarıyla (genellikle Ses Kısma + Güç veya Ses Açma + Güç) erişilebilir. Ancak modern MediaTek işlemcilerde (özellikle Dimensity 1080 ve üzeri), BROM koruması (SLA/DAA) bulunabilir ve bu korumanın atlatılması gerekir.
Not:Bu makalede ücretsiz yazılımlarla yer verilmiştir. Trtool, DFTPro, Chimera Tool, Pandora Box gibi ücretsiz yazılımlar da mevcut olup Kursumuzda anlatılmaktadır.

2. Ön Hazırlık: Python Ortamı ve PyUSB Kurulumu

MediaTek cihazlarıyla BROM modunda iletişim kurabilmek için, Windows işletim sisteminin temelinde Python ortamının ve USB haberleşme kütüphanelerinin doğru şekilde yapılandırılması şarttır. XDA topluluğunda paylaşılan rehberde, bu adımın atlanmasının en sık yapılan hatalardan biri olduğu vurgulanmaktadır.

Python Kurulumu ve PATH Yapılandırması

İlk olarak, resmi Python web sitesinden (python.org/downloads) en güncel Python 3.x sürümü indirilmelidir. Kurulum sırasında “Add Python to PATH” seçeneğinin mutlaka işaretlenmesi gerekmektedir. Bu seçenek, komut satırının (CMD) Python komutlarını global olarak tanımasını sağlar. PATH yapılandırması atlanırsa, sonraki adımlarda python komutu tanınmayacak ve File not found hatası alınacaktır.

PyUSB, PySerial ve JSON5 Kütüphaneleri

Python kurulumunun ardından, CMD (Komut İstemi) yönetici olarak çalıştırılarak aşağıdaki komut girilmelidir:

python -m pip install pyusb pyserial json5

Bu komut üç temel kütüphaneyi yükler:

  • PyUSB: Python üzerinden USB cihazlarına doğrudan erişim sağlayan temel kütüphanedir. MediaTek cihazların BROM modundaki USB tanımlayıcılarını (Vendor ID ve Product ID) okuyarak haberleşmeyi başlatır.
  • PySerial: Seri port (COM port) haberleşmesi için kullanılır. Bazı MTK araçları, seri port emülasyonu üzerinden cihazla iletişim kurar.
  • JSON5: Yapılandırma dosyalarının JSON formatında okunmasını sağlayan yardımcı kütüphanedir. Bazı MTK flashing araçları, cihaz yapılandırmalarını JSON5 formatında saklar.
Kritik Uyarı: Python kurulumunda PATH’e eklenmeme, teknik servis ortamında en sık karşılaşılan kurulum hatasıdır. Eğer python -m pip komutu çalışmazsa, Windows Ortam Değişkenleri (Environment Variables) üzerinden Python kurulum dizininin (genellikle C:\Users\KullaniciAdi\AppData\Local\Programs\Python\Python3xx ve Scripts klasörü) PATH’e manuel olarak eklenmesi gerekir.

3. MediaTek Sürücü Kurulumları ve Windows Entegrasyonu

Python ortamı hazırlandıktan sonra, Windows işletim sisteminin MediaTek cihazını fiziksel olarak tanıması ve doğru sürücülerle iletişim kurması gerekmektedir. Bu bölümde, BROM modu haberleşmesi için zorunlu olan üç temel sürücü katmanı incelenecektir.

3.1. BROM ve META Mode Sürücüleri

MediaTek BROM ve META Mode sürücüleri, cihazın düşük seviyeli kurtarma modlarında Windows tarafından tanınmasını sağlayan temel sürücü paketidir. Bu sürücüler olmadan, SP Flash Tool veya MTK Auth Bypass gibi araçlar cihazı göremez.

Kurulum prosedürü şu şekildedir:

  1. MTK_Driver_Auto_Installer veya benzeri paket indirilir ve ZIP dosyası çıkarılır.
  2. Yönetici haklarıyla çalıştırılan installer, sistemde CDC (Communications Device Class) ve ACM (Abstract Control Model) sürücülerini yükler.
  3. Kurulum tamamlandıktan sonra bilgisayarın mutlaka yeniden başlatılması gerekmektedir. Sürücülerin kernel seviyesinde etkinleşmesi için reboot zorunludur.

Bu sürücüler kurulduktan sonra, Aygıt Yöneticisi’nde (Device Manager) cihaz BROM moduna alındığında “MediaTek USB Port”, “MediaTek PreLoader USB VCOM Port” veya “CDC Serial” gibi tanımlayıcılar görülmelidir. Eğer cihaz “Unknown Device” veya “USB Device Not Recognized” olarak görünüyorsa, sürücü imza doğrulama (Driver Signature Enforcement) devre dışı bırakılmalı veya sürücü manuel olarak işaretlenmelidir.

3.2. LibUsb Devel Filter ve Cihaz Tanıma

LibUsb Devel Filter, Windows’un MediaTek USB cihazını standart CDC/ACM sürücüsü yerine, libusb kütüphanesi üzerinden raw USB erişimiyle tanımasını sağlayan kritik bir filtredir. Özellikle MTK Client, SP Flash Tool ve Auth Bypass araçları, bu filtrenin doğru kurulmasını gerektirir.

Kurulum adımları:

  1. LibUsb paketi indirilir ve installer çalıştırılır.
  2. Kurulum sihirbazının son adımında “Filter Installer Wizard” başlatılır.
  3. “Install a device filter” seçeneği seçilir.
  4. Cihaz BROM moduna alınır (Ses Kısma + Güç tuşlarına basılı tutularak USB’ye bağlanır).
  5. Aygıt Yöneticisi’nde beliren “MediaTek USB Port” hızlıca seçilir ve filtrenin kurulumu tamamlanır.
Teknik Servis İpucu: LibUsb filtresi kurulumunda en sık yapılan hata, cihazın BROM modunda yeterince uzun kalmamasıdır. Bazı cihazlar otomatik olarak yeniden başlatma eğilimindedir. Bu durumda, cihazı test point (test noktası) kullanarak kısa devre yaparak BROM moduna almak veya bataryayı söküp doğrudan USB gücüyle denemek gerekebilir. Filtre kurulumunun başarılı olduğunu gösteren mesaj: “Device filter successfully installed for MediaTek USB port”

3.3. UsbDk Driver ve USB Haberleşme Katmanı

UsbDk (USB Development Kit) Driver, Windows üzerinde kullanıcı modu (user-mode) USB erişimi sağlayan bir sürücüdür. Özellikle sanallaştırma ve low-level USB iletişim gerektiren MTK araçları için tasarlanmıştır. UsbDk, Windows’un yerleşik USB sürücü yığınının üzerine bindirilerek, MTK araçlarının cihazla doğrudan ve engelsiz iletişim kurmasını sağlar.

Kurulum oldukça basittir: UsbDk_1.0.22_x64.msi (64-bit Windows için) veya x86 sürümü indirilir ve standart MSI kurulum sihirbazı çalıştırılır. Kurulum sonrası reboot gerekmez, ancak diğer sürücülerle birlikte yapılandırma sağlamlığı için yeniden başlatma önerilir.

Dikkat: UsbDk, sistem genelinde USB filtreleme yaptığı için, kurulum sonrası bazı antivirüs yazılımları veya USB güvenlik araçları uyarı verebilir. Teknik servis ortamında, geçici olarak antivirüs korumasının devre dışı bırakılması (sandbox ortamında) önerilir.

4. MediaTek Bootloader Yönetimi ve Güvenlik Atlatma

Bootloader, cihazın işletim sistemini yükleyen en temel yazılım bileşenidir. MediaTek cihazlarda bootloader kilidi (locked bootloader), üretici tarafından yazılım bütünlüğünü korumak amacıyla uygulanan bir güvenlik önlemidir. Ancak teknik servis müdahaleleri, custom ROM yüklemeleri veya root işlemleri için bootloader’ın açılması (unlock) gerekebilir.

4.1. MediaTek Instant Bootloader Unlocker

XDA topluluğunda paylaşılan MediatekBootloaderUnlocker aracı, MediaTek işlemcilerindeki bir exploit (güvenlik açığı) kullanarak bootloader’ı anında kilidini açan bir yazılımdır. Bu araç, MtkClient projesinden alınan tekniklerle geliştirilmiştir ve veri silme (wipe) işlemi yapmadan çalışır.

Teknik özellikler:

  • Veri kaybı olmadan çalışır (wipe gerektirmez).
  • Orange State (turuncu uyarı) ekranı sonrası tek güç tuşu basımıyla normal boot sağlar.
  • Yeni nesil işlemcilerde (bazı Dimensity modelleri) çalışmayabilir.
  • Kilitleme (relock) işlemi için LockBootloader.bat dosyası kullanılabilir.

Kurulum ve kullanım prosedürü:

  1. ZIP dosyası çıkarılır. İçinde Driver klasörü bulunur.
  2. cdc-acm.inf dosyası sağ tıklanarak “Yükle” (Install) seçilir. Bu, CDC sürücülerini manuel olarak kaydeder.
  3. UsbDk_1.0.22_x64.msi çalıştırılır ve UsbDk sürücüsü yüklenir.
  4. Cihaz tamamen kapatılır.
  5. UnlockBootloader.bat dosyası çalıştırılır ve CMD penceresi açık bekletilir.
  6. Cihaz, Ses Kısma + Güç tuşlarına basılı tutularak USB kablosuyla bilgisayara bağlanır (BROM modu).
  7. Bilgisayar cihazı tanıdığında script otomatik çalışır. CMD penceresi kapanır ve USB çıkarma sesi duyulur.
  8. Cihaz otomatik olarak açılır ve bootloader artık unlocked durumdadır.
Chipset Uyumluluk Uyarısı: XDA thread’inde belirtildiği üzere, bu unlocker aracı her chipset ile uyumlu değildir. Özellikle Dimensity 1080 (MT6877V) gibi daha yeni işlemcilerde desteklenmeyebilir. Bu durumda, üreticinin resmi bootloader unlock prosedürü (örneğin Xiaomi için Mi Unlock, HyperSploit) kullanılmalıdır. Ayrıca, cihaz fastboot moduna erişilebilir durumdaysa, fastboot oem unlock komutu tercih edilmelidir.

4.2. MTK Auth Bypass Tool ve BROM Koruması

Modern MediaTek işlemcilerde (özellikle 2020 sonrası üretilenler), SLA (Serial Link Authentication) veya DAA (Download Agent Authentication) olarak bilinen BROM koruması bulunur. Bu koruma, yetkisiz yazılım yüklemesini önlemek amacıyla, cihazın BROM modunda çalışan bir yazılımı (Download Agent) kabul etmeden önce kimlik doğrulaması yapmasını zorunlu kılar.

MTK Auth Bypass Tool (mtksecbypass.exe), bu kimlik doğrulama mekanizmasını devre dışı bırakarak, SP Flash Tool’un cihazla haberleşmesine izin verir. Bu araç olmadan, korumalı bir MediaTek cihazına stock firmware bile yüklenemez.

Çalışma prensibi:

  1. Program çalıştırılır ve “Disable Auth” seçeneği seçilir.
  2. Cihaz BROM moduna alınır.
  3. Araç, cihazın BROM’undaki güvenlik açığını (exploit) kullanarak auth kontrolünü bypass eder.
  4. Artık SP Flash Tool, cihazla normal şekilde iletişim kurabilir.
Teknik Not: Auth Bypass işlemi, cihazın BROM’unda geçici bir modifikasyon yapar. Cihaz yeniden başlatıldığında bu modifikasyon silinir. Yani her BROM oturumunda, SP Flash Tool kullanımından önce auth bypass işleminin tekrarlanması gerekir.

5. SP Flash Tool ile Firmware Flashlama Prosedürleri

SP Flash Tool (SmartPhone Flash Tool), MediaTek işlemcili cihazlara firmware (stock ROM) yüklemek için kullanılan resmi ve en güvenilir araçtır. BROM modunda çalışan bu araç, cihazın tamamen brick olmuş durumda bile, preloader, boot, recovery, system ve diğer partition’ları yeniden yazabilir.

XDA rehberinde önerilen kurulum ve kullanım adımları:

  1. SP_Flash_Tool_v5.2316_Win.zip ve auth_sv5.zip dosyaları indirilir.
  2. SP Flash Tool ZIP dosyası çıkarılır ve flash_tool.exe çalıştırılır.
  3. Öncelikle MTK Auth Bypass Tool ile BROM koruması atlatılır.
  4. Download Agent (DA) seçimi yapılır. Stock firmware paketindeki DA dosyası veya MTK_AllInOne_DA.bin kullanılabilir.
  5. Authentication (Auth) Key seçimi yapılır. auth_sv5.auth dosyası seçilir.
  6. Scatter dosyası (MT6xxx_Android_scatter.txt) yüklendikten sonra, hangi partition’ların flashlanacağı belirlenir.
  7. “Download” butonuna basılır ve cihaz BROM modunda USB’ye bağlanır.
  8. Flashlama işlemi başlar ve ilerleme çubuğu tamamlanana kadar beklenir.
Başarılı Flashlama İpuçları:

  • Flashlama sırasında Format All + Download seçeneği tehlikelidir ve cihazın IMEI, NVRAM gibi kritik bölümlerini silebilir. Genellikle Download Only veya Firmware Upgrade modları tercih edilmelidir.
  • Yanlış firmware (örneğin farklı bir ekran paneli veya bölgesel varyant için olan ROM) yüklenmesi, cihazı tekrar brick edebilir veya dokunmatik ekranın çalışmamasına yol açabilir.
  • Flashlama öncesinde batarya seviyesinin en az %50 olması önerilir. USB gücüyle flashlama mümkün olsa da, ani güç kesintisi cihazı daha kötü brick edebilir.

6. Sık Karşılaşılan Hatalar ve Teknik Servis Çözümleri

Teknik servis pratiğinde, MediaTek cihaz kurtarma işlemleri sırasında çeşitli hata mesajları ve beklenmedik davranışlarla karşılaşılmaktadır. XDA thread’inde kullanıcılar tarafından rapor edilen ve çözümleri tartışılan başlıca sorunlar aşağıda akademik bir çerçevede analiz edilmiştir.

6.1. Handshake Error ve Protokol Uyuşmazlığı

“Handshake error” mesajı, bilgisayar ile cihazın BROM’u arasındaki ilk iletişim protokolünün kurulamadığını gösterir. Bu hata, genellikle şu nedenlerden kaynaklanır:

  • Sürücü eksikliği veya yanlış kurulum: LibUsb filtresi veya UsbDk sürücüsü düzgün yüklenmemişse, Windows cihazı tanıyamaz ve protokol el sıkışması başarısız olur.
  • Yanlış buton kombinasyonu: Cihaz BROM moduna tam olarak girmemiş olabilir. Bazı cihazlarda Ses Açma + Güç, bazılarında Ses Kısma + Güç kombinasyonu gerekir.
  • USB kablo veya port sorunu: Zayıf veya şarj-only kablolar, veri iletişimini engeller. Orijinal veya kaliteli bir USB 2.0 kablo kullanılmalıdır. USB 3.0 portlar bazen uyumsuzluk yaratabilir; USB 2.0 port denenmelidir.
  • Chipset desteği: Unlocker aracı veya bypass aracı, kullanılan spesifik chipset için henüz bir payload (yük) geliştirmemiş olabilir.

Çözüm protokolü: Adımlar tekrarlanır, farklı bir USB port ve kablo denenir, sürücüler yeniden yüklenir ve cihazın BROM moduna girmesi için test point yöntemi araştırılır.

6.2. Disable WDT Error ve Watchdog Timer Yönetimi

“Disable WDT error” (Watchdog Timer Disable Error), cihazın BROM’undaki watchdog timer mekanizmasının devre dışı bırakılamadığını gösteren teknik bir hatadır. Watchdog timer, cihazın donması durumunda otomatik olarak yeniden başlatılmasını sağlayan bir donanım zamanlayıcısıdır. Kurtarma araçları, bu zamanlayıcıyı durdurarak uzun flashlama işlemlerinin cihazın otomatik resetlenmesine engel olmaya çalışır.

Bu hata genellikle şu durumlarda ortaya çıkar:

  • Cihazın chipset’i (örneğin Helio G85 / MT6769Z), mevcut bypass aracının desteklemediği bir BROM sürümüne sahiptir.
  • Auth bypass işlemi tamamlanmadan SP Flash Tool’a geçilmiştir.
  • Cihazın BROM’unda yeni bir güvenlik yaması (patch) uygulanmıştır ve eski exploit çalışmamaktadır.
Teknik Servis Stratejisi: Disable WDT hatası alındığında, cihazın fastboot moduna erişilebiliyorsa, fastboot üzerinden işlem yapmak daha güvenlidir. Ayrıca, daha güncel bir MTK Client sürümü veya alternatif bir auth bypass aracı (örneğin MTK GSM LABORATORY araçları) denenebilir.

6.3. BROM Moduna Giriş Sorunları ve Alternatif Yöntemler

Teknik servis ortamında en sık karşılaşılan sorunlardan biri, cihazın BROM moduna bir türlü girmemesidir. Kullanıcı, Ses Kısma + Güç kombinasyonunu denemesine rağmen cihaz sadece şarj olur, ekran karakalır veya sürekli yeniden başlar.

BROM moduna giriş için alternatif teknikler:

  • Test Point (TP) Yöntemi: Anakart üzerindeki belirli test noktaları (genellikle preloader pinleri) bir metal penset veya ince tel ile kısa devre yapılarak, cihazın BROM moduna zorlanması sağlanır. Bu yöntem, cihazın fiziksel olarak açılmasını gerektirir ve teknik servis ortamında yaygın olarak kullanılır.
  • META Modundan BROM’a Geçiş: Bazı araçlar (Android Utility, MTK Client), cihaz META modundayken bu modu çökertip (crash) cihazı otomatik olarak BROM moduna düşürebilir.
  • ADB/Fastboot Üzerinden EDL: Teorik olarak adb reboot edl veya fastboot reboot edl komutları cihazı EDL (Emergency Download) veya BROM moduna almalıdır, ancak pratikte çoğu MediaTek cihaz bu komutlara yanıt vermez.
  • Batarya Yönetimi: XDA thread’inde rapor edilen bir vakada, cihazın BROM moduna girememesinin asıl nedeni bataryanın tamamen deşarj olmasıydı. Batarya değiştirildikten sonra BROM moduna başarıyla girilmiştir.

6.4. Yanlış Firmware Yükleme Sonrası Brick Kurtarma

Teknik servis ortamında, özellikle bilinmeyen Çin menşeli cihazlarda  doğru firmware’in bulunamaması nedeniyle yanlış ROM yüklenmesi sıkça görülür. Yanlış firmware, farklı bir ekran sürücüsü (panel ID), farklı bir kamera konfigürasyonu veya farklı bir bölgesel band desteği içerebilir.

Yanlış firmware sonrası cihaz tamamen brick olduğunda:

  1. Cihazın doğru modeli, chipset’i ve donanım revizyonu (HW rev) tespit edilmelidir. Bu bazen anakart üzerindeki yazılardan veya eMMC/UFS chip üzerindeki kodlardan okunabilir.
  2. Doğru firmware bulunana kadar, cihazın en azından preloader ve boot partition’larının doğru versiyonuyla flashlanması hedeflenir.
  3. Eğer cihaz SP Flash Tool’a yanıt vermiyorsa, bataryanın tamamen bitmesi beklenerek cihazın “soğuması” sağlanabilir. Ardından BROM modu tekrar denenir.
  4. Çin mühendislik ROM’ları (engineering ROM), cihazı en azından açılır hale getirmek için geçici bir çözüm olarak kullanılabilir.
Kritik Uyarı: Yanlış firmware yüklemesi sonrası cihazın ekranı siyah kalıyor ancak bilgisayar bağlantısı varsa, cihaz aslında “soft brick” durumundadır ve kurtarılabilir. Ancak preloader partition’ı yanlış yazılırsa, cihaz “deep brick” (derin donma) durumuna geçer ve bu durumda test point yöntemi zorunlu hale gelir.

7. Teknik Servis Uygulamaları ve Uzman Önerileri

MediaTek cihaz kurtarma işlemleri, teknik servis ortamında en fazla deneyim ve sabır gerektiren operasyonlardan biridir. Aşağıda, alanında uzman teknikerlerin ortak kanaatlerine dayanan pratik öneriler sunulmaktadır:

  • Sistematik Sürücü Doğrulama: Her müdahale öncesinde Aygıt Yöneticisi’nde “MediaTek USB Port”, “LibUsb-win32 devices” ve “UsbDk Controller” girdilerinin sağlıklı göründüğünden emin olunmalıdır. Sarı ünlem işareti, eksik sürücü demektir.
  • İzole Çalışma Ortamı: Antivirüs, Windows Defender ve diğer güvenlik yazılımları, low-level USB araçlarını engelleyebilir. Geçici olarak devre dışı bırakılmalı veya sanal makine (VM) ortamında çalışılmalıdır.
  • Scatter Dosyası Bütünlüğü: SP Flash Tool’da kullanılan scatter dosyası, cihazın partition tablosunu tanımlar. Yanlış scatter dosyası, cihazın partition haritasını bozabilir. Her zaman cihaza özel scatter dosyası kullanılmalıdır.
  • Preloader Yedekleme: Müdahale öncesinde, eğer cihaz açılıyorsa, preloader ve boot.img dosyalarının yedeklenmesi hayati önem taşır. MTK Client veya SP Flash Tool’un “Readback” özelliği kullanılabilir.
  • Buton Kombinasyonu Rehberi: Her üreticinin BROM moduna giriş kombinasyonu farklıdır. Xiaomi (Ses Kısma + Güç), Samsung (Ses Açma + Kısma + Güç), OPPO/Realme (Ses Kısma + Güç uzun basım) gibi varyasyonlar için üretici özel rehberler hazırlanmalıdır.
  • Batarya Yönetimi: Brick durumundaki cihazlarda batarya voltajının 3.7V altına düşmesi, BROM modunun stabil çalışmamasına neden olabilir. Harici bir DC güç kaynağı veya şarj edilmiş bir batarya ile denemek daha sağlıklıdır.

8. Sonuç ve Değerlendirme

Bu makalede, MediaTek işlemcili akıllı telefonlarda hard brick kurtarma işlemlerinin temelini oluşturan BROM modu, sürücü ekosistemi, bootloader yönetimi ve SP Flash Tool prosedürleri detaylı bir şekilde incelenmiştir. XDA Developers topluluğunda paylaşılan pratik bilgiler, teknik servis ortamında sistematik bir çerçeveye oturtularak, akademik bir titizlikle aktarılmıştır.

Teknik servis uzmanları için çıkarılması gereken temel ders şudur: MediaTek cihaz kurtarma, yalnızca bir yazılım aracının çalıştırılması değil; sürücü yönetimi, donanım buton kombinasyonları, chipset spesifikasyonları ve güvenlik protokolleri hakkında bütünsel bir bilgi birikimini gerektirir. MediaTek cihaz onarımı alanında başarı, adımların sırasına riayet etmekte ve her adımda sürücü ile donanım arasındaki haberleşmenin sağlıklı olduğunu doğrulamakta yatmaktadır.

Unutulmamalıdır ki, her yeni MediaTek chipset sürümü (özellikle Dimensity 8000/9000 serileri), yeni güvenlik önlemleri ve farklı BROM davranışları getirmektedir. Bu nedenle teknik servis pratiği, sürekli güncellenen araçlar, sürücüler ve topluluk rehberleri ile paralel olarak evrilmek zorundadır. Başarılı bir kurtarma operasyonu, doğru bilginin, doğru aracın ve doğru zamanda uygulanan sabrın birleşimidir.

9. Kaynakça ve Referanslar

Bu teknik makaledeki bilgiler, aşağıdaki kaynaklardan derlenmiş ve teknik servis pratiğiyle doğrulanmıştır:

  1. XDA Developers Forums. xdaforums.com
  2. MTK Client Project. (2024). Open Source MediaTek Flashing and Unlocking Suite. GitHub Repository.
  3. MediaTek Inc. (2024). SP Flash Tool Official Documentation v5.2316. Technical Release Notes.
  4. Python Software Foundation. (2026). Python 3.x Documentation and PyUSB Library Reference. python.org
  5. LibUsb Project. (2025). LibUsb-win32 Devel Filter Documentation. Open Source USB Driver Framework.
  6. UsbDk Project. (2024). USB Development Kit Driver for Windows. Technical Specification v1.0.22.
  7. Cep Telefonu Tamir Kursu. (2026). MediaTek Cihaz Yazılım Kurtarma Eğitim Dokümanları ve Uygulama Notları. www.ceptelefonutamirkursu.com

Yasal Uyarı: Bu makalede yer alan teknik bilgiler eğitim ve bilgilendirme amaçlıdır. Bootloader kilidini kaldırma, auth bypass ve firmware flashlama işlemleri, cihaz garantisini geçersiz kılabilir ve veri kaybına yol açabilir. Bu işlemler yalnızca yetkili teknik servis personeli tarafından, yasal sınırlar dahilinde ve kullanıcı rızası alınarak gerçekleştirilmelidir. Üreticinin resmi yazılım lisanslarına ve telif haklarına saygı gösterilmelidir.



Devamını Oku
Mobil PMIC Devre Şeması MT6359 Güç Yönetimi Entegresi
  • Mayıs 17, 2026







Mobil PMIC Devre Şeması
MT6359 Güç Yönetimi Entegresi Tam Rehberi

Pil girişinden CPU çekirdeğine, RF modeminден RAM’e uzanan tüm gerilim raylarını blok şema üzerinden adım adım açıklıyoruz. Teknik servis teknisyenleri için arıza tespiti ipuçlarıyla.

17 Mayıs 2026
Yazar: Mert
Okuma Süresi: ~14 dk
Seviye: İleri Teknik

PMIC-01 PMIC Nedir? Akıllı Telefondaki Rolü

Bugün elinizde tuttuğunuz her akıllı telefon, pil ile donanım bileşenleri arasında sessiz sedasız çalışan ama son derece kritik bir yönetici barındırır: PMIC, yani Power Management Integrated Circuit — güç yönetimi entegre devresi. Bu küçük çip olmasaydı, 3.7–4.4 V arasında dalgalanan pil gerilimini CPU’nun beklediği 0.8 V’a, RF modeminizin ihtiyaç duyduğu 1.8 V’a ya da dokunmatik ekranın talep ettiği 3.5 V’a dönüştürmek için onlarca ayrı devre bileşeni gerekecekti.

PMIC, şarj yönetiminden güç sıralamaya, termal korumadan uyku modu kontrolüne kadar tek bir silikon üzerinde birden fazla görevi yerine getirir. Telefon şarjda mıdır, batarya mı besliyor? PMIC biliyor. CPU yüksek performans moduna mı geçti? PMIC VCORE gerilimini yükseltiyor. Cihaz uyku moduna geçti mi? PMIC gereksiz rayları kapatıyor, pil ömrünü uzatıyor.

Teknik Not

PMIC, genellikle SoC (System on Chip) ile I²C veya SPI arayüzü üzerinden iletişim kurar. CPU, sistem durumuna göre hangi gerilim rayının açık, hangisinin kapalı olacağını bu arayüz üzerinden PMIC’e bildirir.

Servis masasında çalışan bir teknisyen için PMIC, “telefon açılmıyor” şikâyetlerinin başında gelen aday devredir. Şarj sorunundan bootloop’a, ani kapanmadan ısınma problemine kadar geniş bir belirti yelpazesi bu çipin arızasına işaret edebilir. Dolayısıyla PMIC devre şemasını okuyabilmek, her düzey tamir teknisyeni için temel bir beceridir.

PMIC-02 MT6359 İç Blok Yapısı

MediaTek’in MT6359 modeli, Dimensity ve Helio serisi işlemcilerin güç ortağı olarak tasarlanmış çok fonksiyonlu bir PMIC’tir. Şemaya baktığınızda entegrenin içinde birbirinden farklı işlev gören altı temel blok dikkat çeker:

Batarya Girişi (3.7–4.4V)

→

Input Power Select & Şarj Devresi

→

PMIC — MT6359
VSYS Rail (3.8–4.2V)
VCORE Rail (0.8–1.2V)
VIO Rail (1.3V / 3.3V)
VAUX / Diğer Rail

Giriş Regülatörü (Input Regulation)

Adaptör veya USB kaynağından gelen değişken gerilimi alır, şarj akımını sınırlar ve pil voltajına göre giriş kaynağını dinamik olarak seçer. Hem pil hem de harici güç aynı anda mevcut olduğunda hangisinin sistemi besleyeceğine bu blok karar verir.

LDO1 (Low Dropout Regulator 1)

Özellikle gürültüye hassas hatlar için düşük ripple gerilim üretir. Anahtarlamalı konvertörlerin yarattığı yüksek frekanslı gürültü, RF ya da ses devreleri için ciddi sorun çıkarır; LDO bu noktada temiz, doğrusal gerilim sağlayarak devreye girer.

Anahtarlamalı Konvertörler: Buck / Boost

Yüksek verimlilikte gerilim dönüşümü için kullanılır. Buck (step-down) konvertörler pil gerilimini CPU veya RAM gibi bileşenler için düşürürken, nadir durumlarda Boost (step-up) konvertörler LED flash sürücüsü gibi daha yüksek gerilim isteyen hatları besler.

LDO’lar (Genel Amaçlı)

Birden fazla yardımcı doğrusal regülatör, sensörler, dokunmatik denetleyici ve yavaş değişen çevre birimleri için sabit gerilim sağlar. Verimlilik ikinci planda, düzenleme kalitesi ön plandadır.

BUCK2

Özellikle VCORE hattı için ayrılmış yüksek verimli step-down konvertör. İşlemci yük durumuna bağlı olarak gerilimi dinamik olarak ayarlar; bu özellik DVFS (Dynamic Voltage and Frequency Scaling) olarak bilinir ve pil ömrü açısından kritik öneme sahiptir.

Güç Sıralama (Power Sequencing)

Sistem açılırken hangi gerilim rayının kaçıncı sırada aktive edileceğini belirler. Yanlış sıralama, donanım bileşenlerinde kalıcı hasara yol açabilir. Kapatma sırasında da aynı kontrollü süreç tersine işler.

Kontrol Lojiği (I²C / SPI)

CPU ile PMIC arasındaki komuta köprüsüdür. Hangi ray açık, hangi gerilim seviyesinde çalışacak, termal eşik aşıldığında ne yapılacak gibi tüm dinamik kararlar bu arayüz üzerinden paylaşılır.

PMIC-03 Giriş Katı: VBAT ve Şarj Devresi

Her şey pil terminallerinde başlar. Li-Ion pil, şarj durumuna ve sıcaklığına bağlı olarak yaklaşık 3.7 V ile 4.4 V arasında değişen bir gerilim üretir. Şarjdayken üst sınıra, deşarjın sonunda alt sınıra yaklaşır. Bu değişken gerilim, PMIC’in giriş katındaki Input Power Select ve Şarj Devresi bloğu tarafından karşılanır.

Bu blok aynı zamanda şarj adaptörü bağlandığında iki kaynağı — adaptör ve pil — akıllıca yönetir. Adaptör yeterliyse sistemi doğrudan beslerken pili de şarj eder; adaptör düşük kapasiteliyse pil ve adaptörü paralel çalıştırabilir. Şarj devresi CC (sabit akım) ve CV (sabit voltaj) modlarını otomatik olarak yönetir.

⚠ Servis Uyarısı

Şarj olmuyor şikâyetinde ilk ölçüm noktası VBAT hattıdır. Pilde voltaj var ama VBAT ucu 0 V gösteriyorsa şarj devresindeki FET ya da fuse arızalıdır. VBAT hattı varsa şarj IC (bazı tasarımlarda PMIC içinde entegre) sorgulanmalıdır.

VBAT hattı, PMIC’in hem kendi iç regülatörlerini hem de doğrudan VSYS rayını besleyen ana güç yoludur. Şemadaki turuncu renk bu hattı temsil etmektedir; turuncu hattın kesildiği her nokta servis masasında kritik bir ölçüm noktasına karşılık gelir.

PMIC-04 VSYS Rail: RF, Ses, GPS, Kamera, Ekran

VSYS, pil geriliminin neredeyse doğrudan iletildiği sistem ray hattıdır. 3.8–4.2 V aralığında çalışır ve telefondaki en yüksek güç tüketen çevre birimlerini besler. Şemada mavi renkte gösterilen bu ray, PMIC içindeki anahtarlamalı konvertörler aracılığıyla farklı çevre birimlerine farklı gerilimler halinde dağıtılır.

Modem / RF Transceiver
1.8V / 1.2V
Hücresel modem ve RF alıcı-verici devresi. İki farklı gerilim seviyesi: dijital çekirdek için 1.2V, I/O ve RF ön uç için 1.8V.
Audio Codec
3.3V / 1.8V
Ses kodlayıcı ve çözücü devresi. Hoparlör sürücüsü için 3.3V, dijital çekirdek için 1.8V ayrı LDO çıkışlarıyla beslenir.
GPS / WiFi / BT
1.8V
Konum, kablosuz ağ ve Bluetooth modülleri ortak 1.8V gerilimi paylaşır; genellikle kombinasyon çipi formundadır.
Kamera & Flash
2.5V / 1.8V
Kamera sensörü analog beslemesi 2.5V, dijital I/O 1.8V. Flash LED sürücüsü boost konvertörden beslenebilir.
Display Driver
3.3V / 1.8V
Ekran panel sürücü IC, arka ışık devresi 3.3V; MIPI DSI arabirimi için 1.8V dijital ray ayrıca sağlanır.
Servis Notu

Ekran açılmıyor ama dokunmatik çalışıyorsa önce Display Driver VSYS beslemesini ölçün. 3.3V yoksa arka ışık sürücüsünden önce PMIC’in ilgili LDO/Buck çıkışına bakın. VSYS zaten 0 V ise sorun PMIC girişinde ya da VBAT hattındadır.

PMIC-05 VCORE Rail: İşlemci Çekirdek Gerilimi

VCORE, akıllı telefonun beyni olan SoC’u — yani işlemciyi — besleyen gerilim rayıdır. Şemada turuncu/sarı renk ile gösterilmiş olup 0.8 V ile 1.2 V arasında dinamik olarak değişir. Bu aralık sabit değildir; işlemci yük durumuna göre anlık olarak yukarı ya da aşağı çekilir.

Şemada hem Apple A1S Bionic hem de Snapdragon etiketinin bu rayın çıkışında görünmesi, diyagramın evrensel bir pedagojik örnek olduğunu gösterir; gerçek uygulamada tek bir SoC bulunur. Bununla birlikte temel prensip değişmez: hangi marka işlemci olursa olsun çekirdeği, PMIC’ten gelen düşük gerilimle beslenir.

DVFS: Dinamik Voltaj-Frekans Ölçekleme

İşlemci hafif bir görev yaparken (örneğin müzik çalarken) VCORE 0.8 V’a iner, performans modu devreye girince 1.2 V’a çıkar. Bu dinamik ayarlama DVFS mekanizmasıyla yapılır ve pil ömrü üzerinde doğrudan etkisi vardır.

VCORE hattında arıza olduğunda telefon genellikle hiç açılmaz ya da çok kısa süre içinde kapanır. Multimetreyle ölçüm yaptığınızda bu hat normalde yaklaşık 1.0 V civarında bir değer göstermelidir. Sıfır okuması halinde PMIC’in BUCK2 çıkış bloğu veya çevresindeki indüktör ve kondansatörler incelenmelidir.

PMIC-06 VIO Rail: RAM, UFS Depolama, Sensörler, Dokunmatik

VIO (I/O Gerilim Rayı), dijital arabirim bileşenlerini besleyen yeşil renkteki hattır. Temel olarak 1.3 V ve 3.3 V olarak iki seviyede çalışır. Bu ray, CPU’dan bağımsız çalışabilen bileşenlere güç sağladığı için güç sıralama açısından önem taşır.

LPDDR5 RAM
1.1V / 0.6V
Yüksek bant genişlikli mobil RAM, düşük enerji geriliminde çalışır. 0.6V deep sleep modu ile pil tasarrufu sağlar.
UFS Flash Depolama
1.8V
Dahili depolama birimi, 1.8V sabit gerilimde çalışır. UFS 3.1/4.0 standartlarında I/O hızı gerilim stabilitesine bağlıdır.
Sensör Hub
1.8V
İvmeölçer, jiroskop ve barometre gibi hareket/çevre sensörleri tek bir 1.8V hat üzerinden beslenir.
Touch Controller
3.5V
Dokunmatik ekran denetleyicisi 3.5V beslemesiyle çalışır. Bu hat düşünce dokunmatik yanıt vermez ancak ekran görüntüsü normal olabilir.
Yaygın Arıza Senaryosu

Dokunmatik ekran yanıt vermiyor ama ekran görüntüsü normal — Touch Controller’ın 3.5V beslemesini ölçün. Bu gerilim eksikse VIO rayındaki ilgili LDO çıkışı veya besleme yolu incelenmelidir. Sorun salt mekanik hasar veya flex kablo değilse gerilim kaynağından şüphelenin.

PMIC-07 VAUX / Diğer Rail: Yardımcı Çevre Birimleri

VAUX (yardımcı gerilim rayı), şemada mor/yeşil degradeli renkte gösterilen ve “Minor Peripherals” — küçük çevre birimleri — olarak etiketlenen gruptur. Bu hat altında genellikle titreşim motoru, LED göstergeler, NFC çipi, parmak izi okuyucu ve benzeri düşük güç tüketimli elemanlar yer alır.

VAUX, sistemin geri kalanından bağımsız açılıp kapanabilmesi için ayrı bir güç adası olarak tasarlanır. Örneğin telefon ekranı kapalıyken bile titreşim bildirimi çalışabilir; bu bağımsızlık, güç sıralama bloğunun VAUX’u diğer raylardan önce ya da bağımsız olarak aktive etmesine dayalıdır.

 Tasarım Notu

Bazı üreticiler parmak izi okuyucuyu VAUX yerine doğrudan VIO hattından besler. Şema okurken bileşenin hangi ray altında gösterildiğini dikkatle inceleyin; aksi hâlde yanlış hatta ölçüm yaparak gereksiz vakit kaybedebilirsiniz.

PMIC-08 Güç Sıralama ve Kontrol Lojiği (I²C/SPI)

Bir akıllı telefon açıldığında gerilim rayları rastgele devreye girmez. Güç sıralama (power sequencing), hangi rayın kaçıncı milisaniyede aktive edileceğini kesin bir takvime bağlar. Bu takvime uyulmazsa bazı bileşenler henüz hazır olmayan bir gerilim üzerinde çalışmaya çalışır ve kalıcı hasar görebilir.

Tipik bir açılış sıralaması şu şekilde işler: önce VBAT ve VSYS doğrulanır, ardından VCORE devreye alınır (CPU hazırlanır), hemen ardından VIO aktive edilerek RAM ve depolama başlatılır, son olarak VAUX ve çevre birimi rayları açılır. Kapatmada sıralama tam tersinedir.

Kontrol Lojiği: I²C / SPI

MT6359, Host CPU ile I²C veya SPI protokolü üzerinden sürekli iletişim halindedir. CPU, gerilim seviyelerini, aktif rayları ve güç modlarını bu arayüz üzerinden gerçek zamanlı olarak yapılandırır. İletişim kesildiğinde cihaz açılmaz veya bootloop’a girer.

Servis masasında güç sıralama arızasını tespit etmek için osiloskop kullanımı önerilir. Multimetre yalnızca DC değerini gösterir; bir rayın doğru sırayla aktive edilip edilmediğini göremezsiniz. Osiloskop probunu VIO ve VCORE raylarına sırayla yerleştirerek açılış darbelerinin sırasını ve genliğini doğrulayabilirsiniz.

PMIC-09 Buck Converter mi, LDO mu? Fark ve Kullanım Alanları

PMIC içindeki iki ana gerilim düzenleme yöntemi olan Buck Converter ve LDO Regülatör, farklı bileşen ihtiyaçlarını karşılamak üzere aynı entegre içinde birlikte kullanılır. İkisini karıştırmak tamir esnasında yanlış ölçüm yorumuna yol açabilir.

⚠ Tabloyu görmek için lütfen telefonunuzu YATAY çevirin.

Özellik Buck Converter LDO Regülatör
Çalışma Prensibi Anahtarlamalı (PWM) Doğrusal (Linear)
Verimlilik Yüksek (%85–95) Düşük (%50–80)
Çıkış Gürültüsü Yüksek (ripple var) Düşük (temiz çıkış)
Kullanım Alanı CPU, RAM, UFS (yüksek güç) RF, ses, sensörler (gürültü hassas)
PMIC İçi Örnek BUCK2 (VCORE), Switching Converter LDO1, LDOs (çevre birimleri)
Bileşen Sayısı Daha fazla (indüktör, kondansatör) Minimum (sadece kondansatör)

Pratik kural olarak şunu söyleyebiliriz: bir bileşen yüksek güç tüketiyorsa Buck ile beslenir, gürültüye hassas ve düşük güçlüyse LDO tercih edilir. PMIC tasarımcıları bu iki yapıyı akıllıca harmanlayarak hem pil ömrünü hem de sinyal kalitesini optimize eder.

PMIC-10 Arıza Tespiti: Adım Adım Tanı Rehberi

PMIC arızaları çok farklı belirtilerle karşınıza çıkabilir. Telefon hiç açılmıyorsa, anlık kapanıp yeniden başlıyorsa, şarj olmuyorsa ya da belirli bir bileşen (ses, kamera, dokunmatik) çalışmıyorsa aşağıdaki sistematik tanı sürecini takip edin.

  • Pil gerilimini ölçün. Batarya terminallerinde 3.5 V’ın altı varsa önce pili değiştirin ya da şarj edin. PMIC sorununu araştırmadan önce enerji kaynağından emin olun.
  • VBAT hattını ölçün. Anakart üzerinde pil konektörünün pozitif terminaline multimetre prob ile dokunun. Pilde gerilim var ama VBAT 0 V ise filtre veya fuse arızasını araştırın.
  • VSYS hattını ölçün. VBAT varsa VSYS çıkışını ölçün. VSYS yoksa şarj devresi veya PMIC girişi sorunludur. Şarj adaptörü bağlıyken tekrar deneyin; şarjda VSYS geliyorsa şarj devresi FET’ini kontrol edin.
  • VCORE hattını ölçün. VSYS normalse VCORE’u ölçün (≈0.8–1.1 V beklenir). VCORE yoksa BUCK2 çıkışı veya çevresindeki indüktör sorunludur. Telsiz ısı kamerasıyla kısa devre tespiti yapabilirsiniz.
  • VIO hattını ölçün. VCORE normalse VIO hattına bakın. VIO eksikse RAM başlamaz; cihaz bootloader’da kalır veya hemen kapanır.
  • Spesifik bileşen rayını ölçün. Sorun tek bir bileşene özgüsse (örneğin sadece ses yok) o bileşenin şemadaki besleme noktasını bulun ve doğrudan ölçüm yapın.
  • PMIC’i son seçenek olarak değerlendirin. Tüm raylar normal görünüyor ama cihaz açılmıyorsa I²C/SPI iletişim hattını osiloskopla inceleyin. İletişim yoksa PMIC yerine SoC veya boot ROM kaynaklı sorun da olabilir.
⚠ Kritik Uyarı

PMIC değişimi yapılırken BGA reballing işlemi uygulanmadan önce mutlaka şema üzerinden doğru PMIC modelini ve yönünü doğrulayın. Ters veya yanlış modelli PMIC yerleştirmek batarya ve anakart hasarına yol açar.

Dış kaynaklara başvurmak istiyorsanız aşağıdaki bağlantılar teknik referans açısından faydalı olacaktır:

MediaTek MT6359 Ürün Sayfası
Android Güç Yönetimi Dokümantasyonu
JEDEC LPDDR5 Standartı
JEDEC UFS 4.0 Standartı

PMIC-11 Sık Sorulan Sorular (SSS)

PMIC entegresi nedir ve akıllı telefonda ne işe yarar?
▾

PMIC (Power Management Integrated Circuit), pil gerilimini alarak telefondaki tüm bileşenlere doğru voltaj seviyesinde güç dağıtan entegre devredir. Şarj yönetimi, gerilim düzenlemesi, güç sıralama ve termal koruma gibi kritik görevleri tek çip üzerinde yürütür. Olmadığı durumda her bileşen için ayrı gerilim dönüştürücü gerekirdi.

MT6359 PMIC hangi cihazlarda kullanılır?
▾

MT6359, MediaTek Dimensity ve Helio serisi işlemcilerle eşleştirilen bir güç yönetimi çipidir. Xiaomi, OPPO, Realme, vivo ve benzer Android üreticilerinin orta-üst segment modellerinde yaygın olarak kullanılmaktadır. Özellikle Dimensity 700, 900 ve 1000 serisi SoC platformlarıyla birlikte çalışacak şekilde tasarlanmıştır.

VSYS, VCORE ve VIO gerilim rayları arasındaki fark nedir?
▾

VSYS (3.8–4.2 V) pil gerilimini RF, ses ve ekran gibi yüksek güç tüketen birimlere doğrudan iletir. VCORE (0.8–1.2 V) işlemci çekirdeğine dinamik gerilim sağlar. VIO (1.3V/3.3V) ise RAM, UFS depolama ve dokunmatik ekran gibi dijital arabirim bileşenlerini besler. Her ray farklı öncelik ve gerilim toleransına sahiptir.

Telefon açılmıyor — Her zaman PMIC arızası mı?
▾

Her zaman değil. Önce yazılım, batarya ve soketleri kontrol et, Ama PMIC önemli bir adaydır. DC açılış testi yapın. Önce batarya gerilimini, sonra VBAT, VSYS ve VCORE hatlarını sırayla ölçün. Herhangi bir hatta eksik veya sıfır okuma görürseniz o hattın kaynağını araştırın. Tüm gerilimler normal ama cihaz açılmıyorsa sorun SoC, eMMC/UFS boot alanı veya yazılım kaynaklı da olabilir.

Buck converter ile LDO arasındaki temel fark nedir?
▾

Buck converter (step-down) anahtarlamalı çalışır ve %85–95 verimlilik sağlar; ancak yüksek frekanslı ripple gürültüsü üretir. LDO (Low Dropout) doğrusal çalışır ve çok temiz gerilim üretir; ama verimliliği düşüktür, fazla enerji ısıya dönüşür. RF ve ses devreleri için LDO, CPU ve bellek için Buck tercih edilir.

Güç sıralama (power sequencing) neden önemlidir?
▾

Akıllı telefon açılırken gerilim raylarının belirli bir sırayla devreye girmesi gerekir. VCORE, VIO hazır olmadan önce devreye girirse ya da kapatmada sıralama tersine işlemezse bileşenler aşırı gerilime maruz kalabilir. Güç sıralama arızası genellikle cihazın açılmaması veya belirli bir aşamada takılı kalmasına neden olur.



© 2026 Cep Telefonu Tamir Kursu — Tüm hakları saklıdır.Bu içerik teknik servis eğitimi amacıyla hazırlanmıştır. Ticari kullanım için izin gereklidir.





Devamını Oku

Göz Atınız

Cep Telefonu Tamir Kursu
MediaTek BROM Modu Kurtarma ve Hard Brick Çözüm Rehberi
Laptop Macbook Tamir Kursu
Laptop Anakart Güç Sıralaması
iPhone Tamir Kursu
iPhone 12 Touch IC Şeması-Dokunmatik Çalışmıyor
iPhone Tamir Kursu
iPhone Panic Full Hatası Çözümü ve Userspace Watchdog Timeout Log Analizi
Cep Telefonu Tamir Kursu
Mobil PMIC Devre Şeması MT6359 Güç Yönetimi Entegresi
iPhone Tamir Kursu
JCID No-Removal Unbind ile iPhone Face ID ve Otomatik Parlaklık Sorununu
error: Content is protected !!
