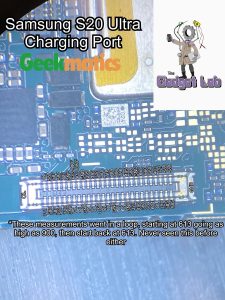

Samsung S20 Ultra şarj port diode değerleri

Benzer İçerik

Samsung Galaxy A15 5G (SM-A156E)Service Manual ve Arıza Tamir Rehberi


A156 service Manual okuma, Arıza bulma
✍️ Yazan: Mert Cep Telefonu Tamir Kursu

Samsung Galaxy A15 5G (SM-A156E) Anakart Şeması ve Arıza Tamir Rehberi:Entegre Kodları, Soketler ve Voltaj Değerleri

Kategori: Anakart & Güç
Tarih: 2026-08-09
Okuma Süresi: 45 dk
Seviye: Uzman

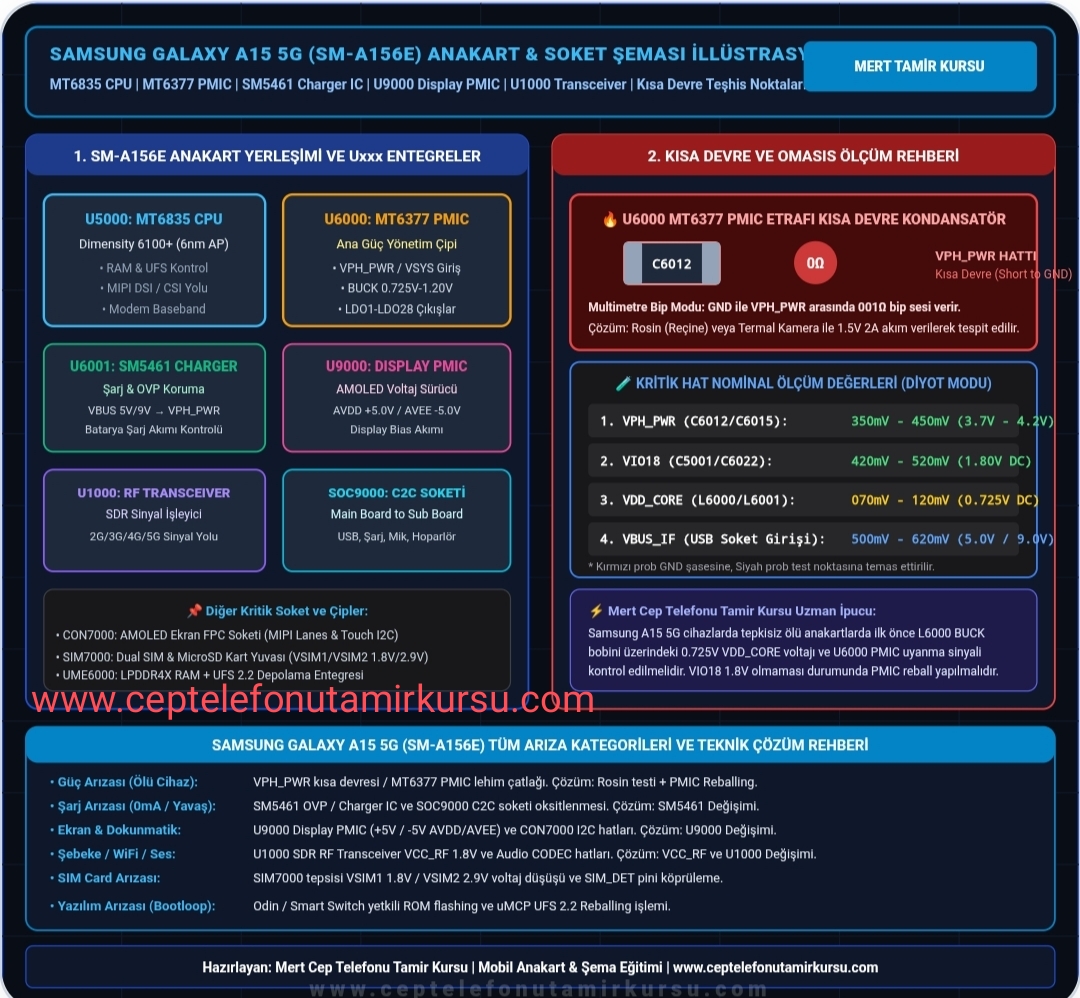

SAMSUNG GALAXY A15 5G (SM-A156E) ANAKART & SOKET ŞEMASI İLLÜSTRASYONU
MT6835 CPU | MT6377 PMIC | SM5461 Charger IC | U9000 Display PMIC | U1000 Transceiver | Kısa Devre Teşhis Noktaları

MERT TAMİR KURSU



1. SM-A156E ANAKART YERLEŞİMİ VE Uxxx ENTEGRELER


U5000: MT6835 CPU
Dimensity 6100+ (6nm AP)
• RAM & UFS Kontrol
• MIPI DSI / CSI Yolu
• Modem Baseband


U6000: MT6377 PMIC
Ana Güç Yönetim Çipi
• VPH_PWR / VSYS Giriş
• BUCK 0.725V-1.20V
• LDO1-LDO28 Çıkışlar


U6001: SM5461 CHARGER
Şarj & OVP Koruma
VBUS 5V/9V → VPH_PWR
Batarya Şarj Akımı Kontrolü

U9000: DISPLAY PMIC
AMOLED Voltaj Sürücü
AVDD +5.0V / AVEE -5.0V
Display Bias Akımı


U1000: RF TRANSCEIVER
SDR Sinyal İşleyici
2G/3G/4G/5G Sinyal Yolu

SOC9000: C2C SOKETİ
Main Board to Sub Board
USB, Şarj, Mik, Hoparlör

📌 Diğer Kritik Soket ve Çipler:
• CON7000: AMOLED Ekran FPC Soketi (MIPI Lanes & Touch I2C)
• SIM7000: Dual SIM & MicroSD Kart Yuvası (VSIM1/VSIM2 1.8V/2.9V)
• UME6000: LPDDR4X RAM + UFS 2.2 Depolama Entegresi



2. KISA DEVRE VE OMASIS ÖLÇÜM REHBERİ


🔥 U6000 MT6377 PMIC ETRAFI KISA DEVRE KONDANSATÖR




C6012



VPH_PWR HATTI
Kısa Devre (Short to GND)
Multimetre Bip Modu: GND ile VPH_PWR arasında 001Ω bip sesi verir.
Çözüm: Rosin (Reçine) veya Termal Kamera ile 1.5V 2A akım verilerek tespit edilir.


🧪 KRİTİK HAT NOMİNAL ÖLÇÜM DEĞERLERİ (DİYOT MODU)

1. VPH_PWR (C6012/C6015):
350mV – 450mV (3.7V – 4.2V)

2. VIO18 (C5001/C6022):
420mV – 520mV (1.80V DC)

3. VDD_CORE (L6000/L6001):
070mV – 120mV (0.725V DC)

4. VBUS_IF (USB Soket Girişi):
500mV – 620mV (5.0V / 9.0V)
* Kırmızı prob GND şasesine, Siyah prob test noktasına temas ettirilir.


⚡ Mert Cep Telefonu Tamir Kursu Uzman İpucu:
Samsung A15 5G cihazlarda tepkisiz ölü anakartlarda ilk önce L6000 BUCK
bobini üzerindeki 0.725V VDD_CORE voltajı ve U6000 PMIC uyanma sinyali
kontrol edilmelidir. VIO18 1.8V olmaması durumunda PMIC reball yapılmalıdır.



SAMSUNG GALAXY A15 5G (SM-A156E) TÜM ARIZA KATEGORİLERİ VE TEKNİK ÇÖZÜM REHBERİ
• Güç Arızası (Ölü Cihaz):
VPH_PWR kısa devresi / MT6377 PMIC lehim çatlağı. Çözüm: Rosin testi + PMIC Reballing.
• Şarj Arızası (0mA / Yavaş):
SM5461 OVP / Charger IC ve SOC9000 C2C soketi oksitlenmesi. Çözüm: SM5461 Değişimi.
• Ekran & Dokunmatik:
U9000 Display PMIC (+5V / -5V AVDD/AVEE) ve CON7000 I2C hatları. Çözüm: U9000 Değişimi.
• Şebeke / WiFi / Ses:
U1000 SDR RF Transceiver VCC_RF 1.8V ve Audio CODEC hatları. Çözüm: VCC_RF ve U1000 Değişimi.
• SIM Card Arızası:
SIM7000 tepsisi VSIM1 1.8V / VSIM2 2.9V voltaj düşüşü ve SIM_DET pini köprüleme.
• Yazılım Arızası (Bootloop):
Odin / Smart Switch yetkili ROM flashing ve uMCP UFS 2.2 Reballing işlemi.


Hazırlayan: Mert Cep Telefonu Tamir Kursu | Mobil Anakart & Şema Eğitimi | www.ceptelefonutamirkursu.com

www.ceptelefonutamirkursu.com

Özet & Uzman Notu: Samsung Galaxy A15 5G (SM-A156E) cihazı için kapsamlı anakart şeması, entegre ve soket katalog rehberi. MT6835 işlemci, MT6377 ve MT6315 PMIC güç entegreleri, SM5461 şarj entegresi, U9000 Display PMIC, U1000 RF Transceiver, SIM7000/SOC9000 soket haritası ile Güç, Yazılım, Şebeke, WiFi, Ses, Şarj, Ekran, SIM Kart ve Dokunmatik arızalarında Neden-Sonuç-Çözüm adımları ve test noktaları. Yazan: Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com).

1. Samsung Galaxy A15 5G (SM-A156E) Anakart Mimarisi ve Uxxx Entegre Kataloğu

Samsung SM-A156E modeli, 6nm mimariye sahip yüksek verimlilik sunan MediaTek MT6835 (Dimensity 6100+) platformu üzerine inşa edilmiştir. Donanım kartı üzerinde hayati fonksiyonları üstlenen kritik Uxxx entegre grupları ve görevleri şu şekildedir:

• U5000 – AP (MediaTek MT6835): Ana işlemci çipidir. Sistem mantık hesaplamalarını, MIPI ekran hattını, kamera sinyallerini ve modem yönetimini gerçekleştirir.


• U6000 – Main PMIC (MT6377): Ana Güç Yönetim Entegresidir. VPH_PWR / VSYS hattından aldığı enerjiyi Buck ve LDO kanallarıyla işlemciye (VDD_CORE, VDD_PROC), RAM belleğe ve çevre bileşenlere dağıtır.


• U6003 – Sub PMIC (MT6319 / MT6375): Yardımcı güç yönetimidir. İşlemcinin grafik çekirdeğine (VDD_GPU) ve yüksek akımlı modül kanallarına ek voltaj desteği sunar.


• U6001 – Charger IC / OVP (SM5461): Hızlı şarj denetleyicisi, OVP aşırı voltaj koruması ve batarya şarj yönetim ünitesidir. USB VBUS_IF 5.0V / 9.0V girişlerini denetler.


• UME6000 – uMCP Memory (LPDDR4X RAM + UFS 2.2 Storage): İşlemcinin hemen üstüne gömülü veya yanına konumlandırılmış yüksek hızlı sistem hafızası ve depolama entegresidir.


• U9000 – Display PMIC (LCM Bias Entegresi): AMOLED ekranın piksellerini renklendiren AVDD (+4.6V / +5.0V) ve AVEE (-4.4V / -5.0V) simetrik güç hatlarını üretir.


• U1000 – Transceiver (SDR/RF Entegresi): Hücresel şebeke RF sinyallerini işleyen, modülasyon ve demodülasyon yapan ana radyo frekans çipidir.


• PAM1000 / PAM1001 – Power Amplifier (Sinyal Güçlendirici PA): 2G/3G/4G/5G yüksek frekans şebeke yayın güç yükselteçleridir.


• U4003 – Connectivity (Wi-Fi 5 / Bluetooth 5.2 / FM Combo IC): Kablosuz bağlantı protokollerini yöneten entegredir.
• U4032 – NFC Controller IC: Yakın alan iletişimi ve temassız ödeme protokol entegresidir.


• U7002 – Speaker Amplifier IC: Dijital I2S ses sinyallerini yüksek ses seviyesinde hoparlöre ileten akıllı amfi entegresidir.


• U8000 – Camera PMIC (LDO Voltaj Regülatörü): Çoklu kamera sensörleri için gerekli 1.2V, 1.8V ve 2.8V temiz regüle LDO voltajlarını sağlar.

Yazan: Mert Cep Telefonu Tamir Kursu (www.ceptelefonutamirkursu.com) – Profesyonel Cep Telefonu Tamir Eğitimi.

2. Anakart Soket (CNxxx / SOCxxx) Haritası ve Bacak İşlevleri

Samsung A15 5G anakart üzerinde alt kart (subboard) bağlantıları, ekran, kameralar ve batarya iletişimini sağlayan hassas soket yapıları yer almaktadır:

• SOC9000 / CN9001 – C2C (Board to Board FPCB Soketi): Alt şarj kartı ile ana anakartı birbirine bağlayan devasa bağlantı soketidir. Şarj VBUS (5V), USB D+/D-, Mikrofona ait MAIN_MIC hatları, Kulaklık ses hatları, BTP parmak izi okuyucu ve Şebeke RF koaksiyel sinyal geçişleri bu soketten akar.
• CON7000 – Ekran & Touch FPC Soketi: Ekran paneli ve dokunmatik filminin bağlandığı sokettir. MIPI_DSI 4-Lane veri hatları, LCM Bias +5V/-5V voltajları ve TSP_I2C dokunmatik iletişim hatları bu pinden girer.
• SIM7000 / SIM7001 – Dual SIM & SD Card Tray Soketi: SIM1, SIM2 ve MicroSD hafıza kartının oturduğu kombine yuvadır. VDD_SIM1 (1.8V/3.0V), SIM_CLK, SIM_RST ve SIM_DATA hatlarını içerir.
• SOC7004 – Rear Main Camera (50MP) FPC Soketi: 50MP ana kameranın MIPI veri hatları ve AVDD 2.8V besleme giriş soketidir.
• SOC8000 – Rear Ultra Wide Camera (5MP) Soketi: Geniş açı kamerasının bağlandığı sokettir.
• SOC8002 – Front Camera (13MP) FPC Soketi: Ön özçekim kamerasının bağlantı noktasıdır.
• SOC8003 – Macro Camera (2MP) FPC Yolu: Makro kamera esnek kablo yuvasıdır.
• CN6000 / BATTERY CON – Batarya Bağlantı Soketi: Cihaza ana enerjiyi veren batarya konnektörüdür. VBAT (3.7V – 4.4V), BAT_ID (Pil Tanıma Resistansı) ve BAT_THM (Sıcaklık Termistörü) pini buradadır.

3. Güç Arızası (Power Failure / Ölü Cihaz): Neden, Voltajlar ve Çözüm

Güç Arızası Nedenleri:
• VPH_PWR / VSYS ana voltaj hattına bağlı seramik kondansatörlerin (MLCC) darbe veya aşırı ısınma sonucu kısa devreye düşmesi.
• Main PMIC (U6000 / MT6377) veya Sub PMIC soğuk lehim veya sıvı teması korozyonu.
• 26MHz sistem saat kristalinin (OSC6000) frekans üretememesi.
• İşlemci (MT6835) besleme Buck bobinlerinde VDD_CORE (0.725V) veya VDD_PROC (0.75V) çökmeleri.

Kritik Voltaj Değerleri ve Ölçüm Noktaları:
• VBAT / VSYS Voltajı: 3.70V – 4.40V (Batarya ve VPH_PWR Bobininde)
• VIO18_PMU: 1.80V DC (Sistem I/O Mantık Voltajı)
• VDD_CORE_0P725: 0.725V DC (İşlemci Çekirdek Voltajı)
• VDD_PROC_L_0P75: 0.75V DC (İşlemci Mantık Voltajı)
• VREF_26M (OSC6000): 26.000 MHz Kare Dalga Sinyali

Adım Adım Onarım Çözümü:
1. Cihazı DC Güç Kaynağına bağlayın. Tetiğe basıldığında akım 0.00A ise PWRKEY 1.8V tetik hattındaki direnci kontrol edin.
2. Tetiğe basıldığında 0.05A – 0.15A takılı kalıyorsa, 26MHz kristali ve VIO18 1.8V voltajını ölçün.
3. Isınan bileşen tespiti için termal kamera kullanın; VPH_PWR hattındaki kısa devreli kondansatörü sökün.
4. Sorun devam ederse U6000 MT6377 PMIC entegresini 340°C lehimleme sıcaklığıyla kalıplayın (reballing) veya yenileyin.

4. Yazılım Arızaları (Bootloop, Recovery Stuck & Brick): Neden, Sonuç ve Çözüm

Yazılım Arızası Nedenleri:
• Güç kesintisi veya yarım kalan OTA güncellemesi sonucu UFS depolama bölümleme haritasının (GPT) bozulması.
• uMCP (UME6000) depolama çipinin ömrünü tamamlaması (Bad Block / Read-Only moda geçmesi).
• Userdata alanının dolması nedeniyle cihazın Samsung logosunda bootloop kalması.

Sonuç:
Cihaz ekranda “Samsung Galaxy” yazısında kalır, kendiliğinden yeniden başlar veya doğrudan BROM (MediaTek Boot ROM) moduna düşerek bilgisayarda Mediatek USB Port olarak görünür.

Çözüm Yolu:
1. Odin / Samsung Smart Switch veya profesyonel yetkili araçlar (Odin3 v3.14.4) ile 5 parçalı güncel Stock Firmware (AP, BL, CP, CSC, HOME_CSC) yazılımını yükleyin.
2. BROM modunda kalan cihazlarda Mediatek USB VCOM sürücülerini kurup MTK Bypass araçlarıyla sertifika doğrulaması yapın.
3. Eğer yazılım yüklenirken “PIT Flash Error” veya “UFS Health Error” hatası veriyorsa UME6000 uMCP çipi donanımsal olarak arızalıdır; entegrenin sökülüp EasyJtag Plus / UFI Box ile health raporu alınmalı veya çip değiştirilmelidir.

⚡ Samsung Galaxy A15 5G (SM-A156E) Arıza Semptomları ve Donanımsal Onarım Rehberi

Mert Cep Telefonu Tamir Kursu

Arıza Kategorisi Belirti & Semptom Etkilenen Komponent / Voltaj Teknik Servis Çözümü
Güç Arızası (Dead) Tetik Basılınca Akım 0.05A Takılı Kalıyor U6000 MT6377 PMIC / VIO18 (1.8V) VPH_PWR & VIO18 voltaj testi, BUCK bobin ölçümü, PMIC Reballing / Yenileme
Şarj Arızası Ekranda Şarj Simgesi Var Akım 0mA (Fake) U6001 SM5461 IC / SOC9000 C2C Soketi VBUS 5V/9V giriş ölçümü, SM5461 OVP bypass / IC değişimi, C2C soket lehimleme
Yazılım & Bootloop Samsung Logoda Kalma / Odin Error UME6000 uMCP UFS 2.2 / AP MT6835 Odin yetkili ROM yükleme, PIT repartitioning, uMCP UFS chip ISP reballing
Şebeke & 5G Arızası Servis Yok / IMEI Var Şebeke Çekmiyor U1000 SDR RF / PAM1000 Power Amp VCC_RF (1.8V) LDO ölçümü, U1000 RF Transceiver değişimi, koaksiyel kablo yenileme
WiFi & Bluetooth WiFi Pasif / Bağlanamıyor WiFi Combo IC / 38.4MHz CLK VBAT & VIO18 besleme hatları testi, osilatör değişimi, WiFi IC Reball
Ekran & Görüntü Görüntü Siyah / Işık Yok U9000 Display PMIC (+5V / -5V) AVDD +5V & AVEE -5V LDO ölçümü, U9000 Bias IC değişimi, CON7000 FPC onarımı
Dokunmatik Arızası Ekran Çalışıyor Touch Tepki Vermiyor CON7000 Touch I2C / VDD_3.0V Touch SCL/SDA pull-up direnç ölçümü, 3.0V LDO besleme yenileme, ekran değişimi
SIM Kart Görmüyor SIM Kart Takılı Ama Algılanmıyor SIM7000 Tray / VSIM1 / VSIM2 SIM_DET pini kısa devre kontrolü, VSIM besleme diyot modu ölçümü, soket temizliği, lehimleme
Ses Arızası Hoparlörden Ses Gelmiyor Audio CODEC / Speaker Amp IC I2S dijital ses veri hatları kontrolü, amfi entegresi değişimi, kulaklık soketi temizliği

5. Şebeke Arızaları (Servis Yok, Sinyal Düşük, Arama Yapmıyor): Neden, Sonuç ve Çözüm

Şebeke Arızası Nedenleri:
• U1000 SDR Transceiver entegresinin darbeye bağlı alt lehimlerinin kopması.


• PAM1000 / PAM1001 4G/5G Power Amplifier entegrelerinin yanması veya VPA_APT (0.5V – 3.4V) modülatör voltajının gelmemesi.


• Anakart kenarındaki ANT1000 / ANT1001 koaksiyel anten temas tırnaklarının ezilmesi veya alt kart şebeke kablosunun çıkması.

Sonuç:
Ekranda “Servis Yok”, “Sadece Acil Aramalar” veya şebeke çubuğunda ünlem işareti oluşur. *#06# yapıldığında IMEI numarası görünse dahi hat şebekeye bağlanamaz.

Çözüm Yolu:


1. Ayarlar > Hakkında bölümünden İletişim Kuralı (Baseband / Anabant Sürümü) kontrol edin. Eğer “Bilinmeyen” yazıyorsa U1000 Transceiver veya İşlemci lehimleri kopuktur.


2. Multimetre ile VPA_APT besleme hattındaki C1031 kondansatöründe voltajı ölçün.


3. Anten tırnaklarında diyot modunda ölçüm yaparak açık devre kontrolü gerçekleştirin.


4. Arızalı PA (Power Amplifier) entegresini sıcak hava istasyonu ile değiştirip şebeke arama testlerini gerçekleştirin.

6. Wi-Fi ve Bluetooth Arızaları (Açılmıyor / Gri Kalıyor): Neden, Sonuç ve Çözüm

Wi-Fi / BT Arızası Nedenleri:
• U4003 Connectivity Combo IC (Wi-Fi/BT) entegresine gelen AVDD33_WBT (3.3V) veya AVDD18_WBT (1.8V) besleme hatlarının kesilmesi.


• Düşme ve eğilme sonucu U4003 entegre ayaklarında kopukluk yaşanması.


• Wi-Fi RF anten hattındaki filtre bileşenlerinin kırılması.

Sonuç:
Wi-Fi butonu açılmaya çalışıldığında gri renkte kalır, kendi kendine kapanır veya cihaz sadece modemlerin dibindeyken Wi-Fi sinyali çeker.

Çözüm Yolu:
1. U4003 entegre çevresindeki C4017 (3.3V) ve C4018 (1.8V) kondansatörlerinde besleme voltajlarının varlığını kontrol edin.


2. Voltajlar tamsa U4003 Wi-Fi entegresinin üzerine kaliteli lehim pastası (flux) sürerek 330°C sıcaklıkta hafifçe sallayarak (reflow) lehimlerini tazeleyin.


3. Sorun çözülmezse U4003 Wi-Fi entegresini yenisiyle değiştirin.

7. Ses Arızaları (Hoparlörden Ses Gelmiyor, Kulaklık / Mikrofon Çalışmıyor): Neden, Sonuç ve Çözüm

Ses Arızası Nedenleri:
• U7002 Speaker Amplifier (Akıllı Amfi) entegresinin aşırı yüksek sesle müzik dinlerken yanması.


• C2C (SOC9000) soketindeki MAIN_MIC ve EAR_MIC yollarının sıvı teması ile oksitlenmesi.


• Main PMIC (U6000) içerisinde yer alan dâhili Audio Codec devresinin hasar görmesi.

Sonuç:
Zil sesi çalmaz, ahizeden karşı tarafın sesi duyulmaz, ses kaydı yapıldığında veya aramada mikrofondan ses gitmez.

Çözüm Yolu:
1. Hoparlör tırnaklarında diyot modu ölçümü yapın (Yaklaşık 450-550mV beklenir).


2. U7002 amfi entegresini besleyen VBAT_SENSE_AMP (3.7V) hattını ve I2S veri hatlarını osiloskop veya multimetre ile doğrulayın.


3. Alt kart mikrofon pazar parçası değişimi yapın; eğer mikrofon halen çalışmıyorsa C2C ara kablosunu ve SOC9000 soketini mikroskop altında temizleyip tamir edin.

8. Şarj Arızaları (Şarj Almıyor, Yavaş Şarj, Nem Uyarısı): Neden, Sonuç ve Çözüm

Şarj Arızası Nedenleri:
• Şarj soketinin (Type-C) fiziksel olarak yıpranması veya sıvı girmesi.


• U6001 SM5461 Şarj / OVP entegresinin yüksek voltajlı kalitesiz şarj aletleri nedeniyle patlaması.


• Batarya sıcaklık termistörlerinin (BAT_THM / TH6001) yüksek direnç göstermesi sonucu “Şarj Durduruldu: Batarya Sıcaklığı Çok Yüksek/Düşük” uyarısı verilmesi.

Sonuç:
Cihaz şarja takıldığında tepki vermez, şarj yüzdesi yükselmez aksine düşer (fake charge) veya ekran sıcaklık uyarısı vererek şarjı keser.

Çözüm Yolu:
1. Type-C soketine 5V verildiğinde U6001 girişindeki C6040 kondansatöründe VBUS 5.0V var mı kontrol edin.


2. U6001 SM5461 entegresinin VBAT çıkışında (C6145) 4.2V – 4.4V şarj voltajını görün.


3. Nem ve sıcaklık uyarısında anakart üzerindeki 100K Ohm NTC termistörünü (TH6001) yenileyin.


4. Arızalı SM5461 entegresini mikro lehimleme tekniği ile değiştirin.

9. Ekran Arızaları (Siyah Ekran, No Backlight, Mavi Ekran): Neden, Sonuç ve Çözüm

Ekran Arızası Nedenleri:
• U9000 Display PMIC entegresinin ürettiği AVDD (+5.0V) ve AVEE (-5.0V) bias voltajlarının düşme sonucu kesilmesi.


• İşlemciden gelen MIPI_DSI veri hatlarındaki EMI filtre paketlerinin çatlaması.


• Ekran soketi CON7000 pinlerinin eğrilmesi veya yanması.

Sonuç:
Telefon çalabilir ve titrer fakat ekranda hiç görüntü belirmeyebilir veya sadece ekran aydınlatma ışığı yanar.

Çözüm Yolu:
1. CON7000 soketinde multimetre diyot modunda MIPI hatlarını ölçün (350 – 550mV).


2. Cihaz açıkken U9000 çıkışındaki C9005 (+5V) ve C9006 (-5V) kondansatörlerinde Bias voltajlarını doğrulayın.


3. Eksik olan MIPI filtre bobinlerini jumper ile köprüleyin; voltajlar yoksa U9000 Display PMIC entegresini yenileyin.

10. SIM Kart Arızaları (SIM Okumuyor, Takıldı Görmüyor): Neden, Sonuç ve Çözüm

SIM Kart Arızası Nedenleri:
• SIM7000 yuvasındaki altın kaplama okuyucu tırnakların kırılması veya eğrilmesi.


• SIM tespit anahtarı (SIM_TRAY_DET) pininin şaseye oturamaması.


• Main PMIC tarafından sağlanan VDD_SIM1 (1.8V veya 3.0V) voltajının gelmemesi.

Sonuç:
SIM kart takılsa dahi ekranda “SIM Kart Yok” uyarısı durur veya cihaz SIM kartı ancak kapatıp açınca görür.

Çözüm Yolu:
1. SIM_TRAY_DET pinini ölçün; SIM tepsisi takıldığında bu hat 1.8V seviyesinden 0V (GND) seviyesine düşmelidir.


2. SIM_DATA, SIM_CLK ve SIM_RST pinlerinde diyot modunda değerleri kontrol edin.


3. Eğrilmiş tırnakları mikroskop cımbızı ile düzeltin veya SIM7000 yuvasını havalı lehim istasyonu ile komple değiştirin.

11. Dokunmatik Arızaları (Dokunmatik Basmıyor, Kendi Kendi Basıyor): Neden, Sonuç ve Çözüm

Dokunmatik Arızaları Nedenleri:
• CON7000 soketindeki TSP_I2C_SDA (1.8V), TSP_I2C_SCL (1.8V) ve TSP_INT kesme sinyali hatlarında kopukluk.


• Dokunmatik sürücüsünü besleyen VDD_TSP_PMU_3P0 (3.0V) voltajının kesilmesi.


• Ekran flex kablosu üzerindeki COF (Chip on Film) dokunmatik entegre kırığı.

Sonuç:
Ekranda görüntü kusursuzdur ancak parmak dokunuşlarına hiç yanıt vermez veya kendi kendine rastgele basışlar (Ghost Touch) yapar.

Çözüm Yolu:
1. CON7000 soketinde 3.0V TSP besleme voltajını ve 1.8V I2C hatlarını multimetre ile doğrulayın.


2. I2C veri yollarında pull-up dirençlerini taptaze lehimleyin.


3. Test ekranı deneyerek sorunun ekran flex kablosunda mı yoksa anakartta mı olduğunu netleştirin.

12. Mert Cep Telefonu Tamir Kursu İle Profesyonel Onarım Eğitimi

Siz de akıllı telefon tamir sektöründe uzmanlaşmak, şema okuma, mikroskobik lehimleme, BGA kalıplama, arıza teşhisi ve entegre değişim tekniklerinde usta seviyesine ulaşmak istiyorsanız kursumuza davetlisiniz.

Eğitmen: Mert Cep Telefonu Tamir Kursu Uzman Kadrosu
Resmi İnternet Sitesi: www.ceptelefonutamirkursu.com
Detaylı Bilgi ve Kayıt İçin Web Sitemizi Ziyaret Ediniz!

📊 Referans Voltaj ve Ölçüm Tablosu

Test Noktası / Pin Beklenen Değer Birim Durum Açıklama / Not
VBAT / VPH_PWR (Ana Sistem Gücü) 3.70 – 4.40 V Normal Batarya ve Ana Güç Bobinlerinde
VIO18_PMU (Sistem I/O Mantık) 1.80 V Normal İşlemci ve Entegre Sinyal Beslemesi
VDD_CORE_0P725 (İşlemci Çekirdek) 0.725 V Normal MT6835 Çekirdek Voltajı
VDD_PROC_L_0P75 (İşlemci Mantık) 0.75 V Normal MT6835 Logic Voltajı
VBUS_IF (Şarj Giriş Voltajı) 5.00 / 9.00 V Normal Type-C Soket Girişi SM5461
AVDD_LCD (Display Pozitif Power) +4.60 / +5.00 V Normal U9000 Display PMIC Çıkışı
AVEE_LCD (Display Negatif Power) -4.40 / -5.00 V Normal U9000 Display PMIC Çıkışı
VDD_SIM1 / VDD_SIM2 1.80 / 3.00 V Normal SIM Kart Besleme Voltajı
VDD_TSP_PMU (Dokunmatik Gücü) 3.00 V Normal Dokunmatik Panel Beslemesi
AVDD33_WBT (Wi-Fi/BT Besleme) 3.30 V Normal U4003 Wi-Fi Entegre Gücü

🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi

Adım 1: Görsel & Mikroskop İncelemesi

Anakart yüzeyinde sıvı teması, darbe, yanık entegre ve ezik soketler taranır.

Adım 2: DC Güç Kaynağı Akım Analizi

Tetik akım değeri (mA) incelenerek güç, işlemci veya yazılım arızası sınıflandırılır.

Adım 3: Soket & Hat Diyot Modu Ölçümü

Multimetre diyot modunda soket pinleri ölçülerek açık devre (OL) veya kısa devre aranır.

Adım 4: Voltaj & Frekans Doğrulaması

PMIC Buck/LDO çıkış voltajları ve 26MHz kristal frekansı ölçülür.

Adım 5: BGA Reballing / Entegre Değişimi

Sıcak hava istasyonu ile arızalı Uxxx entegresi mikro lehimleme yapılarak yenilenir.

🛠️ Mert Cep Telefonu Tamir Kursu
Profesyonel Cep Telefonu, Laptop ve Elektronik Kart Tamir Eğitim Merkezi
Web Sitemiz: www.ceptelefonutamirkursu.com
Anahtar Kelimeler: Samsung A15 5G Şeması, SM-A156E Schematics, MT6835 İşlemci Tamiri, MT6377 PMIC Voltajları, SM5461 Şarj Entegresi, U9000 Ekran Entegresi, U1000 Şebeke Entegresi, Mert Cep Telefonu Tamir Kursu, www.ceptelefonutamirkursu.com, Anakart Tamir Kursu, Mobil Teknik Servis Eğitimi
www.ceptelefonutamirkursu.com

Samsung Cihazlarda NTC Termistör ve Şarj Hatası



Samsung Cihazlarda NTC Termistör ve Şarj Hatası Çözüm Rehberi



Bu teknik makalede, Samsung akıllı telefonlarda sıkça karşılaşılan “Şarj Durduruldu: Telefon Sıcaklığı Çok Yüksek / Çok Düşük” uyarısı şeklinde beliren Samsung Şarj Hatası (Charging Error) arızası detaylı olarak incelenmektedir. Arızanın %90 oranında kaynaklandığı alt kart (Sub-Board) üzerindeki termal algılama devresi, 100K ohm değerindeki sabit direnç ve NTC (Negatif Sıcaklık Katsayılı) termistörden oluşan gerilim bölücü (Resistor Voltage Divider) mimarisi, AP 1.8V besleme hattı, BAT THM sınır gerilim değerleri (500mV – 900mV) ve ölçüm prosedürleri teknik servis perspektifiyle adım adım açıklanmıştır.

1. Samsung Şarj Hatası ve Sıcaklık Sensör Mimari Girişi

Samsung cihazlarda şarj soketi takıldığında ekranda beliren “Sıcaklık çok yüksek/düşük, şarj durduruldu” uyarısı, batarya sağlığını ve cihaz güvenliğini korumak amacıyla tasarlanmış termal koruma mekanizmasının devreye girmesinden kaynaklanır. Bu arızaya teknik serviste genel olarak Samsung Şarj Hatası denilmektedir.

Saha tecrübelerine ve yapılan devre analizlerine göre, bu arızanın yaklaşık %90’ı alt kart (Sub-Board) üzerinde yer alan termal algılama bölümünden, %10’u ise ana kart (Main-Board) veya FPC (Esnek Basılı Devre) ara bağlantı hatlarından meydana gelmektedir. Alt karttaki sıradan bir sıvı teması, oksitlenme veya çatlamış bir SMD direnç, termal hattın voltaj dengesini bozarak CPU’ya yanlış sıcaklık verisi gitmesine neden olur.

2. Gerilim Bölücü (Resistor Divider) Devrenin Çalışma Mantığı

Şarj sıcaklık kontrolü, elektronik litaratürde Gerilim Bölücü (Resistor Divider) olarak adlandırılan iki seri direnç mimarisi ile sağlanır. Bu devrede iki temel eleman yer alır:

  • R1 (Üst Direnç): Genellikle 100K ohm değerinde sabit karbon/film SMD dirençtir. Seri olarak AP 1.8V (Güç entegresinden gelen ana besleme) hattına bağlıdır.
  • R2 (Alt Direnç / NTC): 100K ohm nominal oda sıcaklığı değerine sahip NTC (Negatif Sıcaklık Katsayılı) termistördür. Bir ucu şaseye (GND) bağlıdır.

AP 1.8V gerilimi R1 direnci üzerinden devreye girer. R1 ve R2’nin birleştiği orta noktadan alınan bölünmüş voltaj, pil sıcaklık tespit hattına (BAT THM) aktarılır. Normal oda sıcaklığında (yaklaşık 25°C) NTC direnci 100K ohm seviyesinde olduğu için orta noktadaki gerilim 500mV ile 900mV (0.5V – 0.9V) aralığında dengelenir.

Cep telefonu tamir Kursu Samsung

3. NTC Termistör Özellikleri ve BAT THM Sinyal Hattı

NTC (Negative Temperature Coefficient) termistörler, sıcaklık arttıkça iç direnci düşen, sıcaklık azaldıkça iç direnci yükselen yarı iletken elemanlardır. Telefon ısındığında NTC’nin direnci düşer ve gerilim bölücü noktasındaki voltaj sıfıra yaklaşır. Telefon soğuduğunda ise NTC direnci yükselir ve orta nokta voltajı 1.8V seviyesine tırmanır.

⚡ AP 1.8V Besleme GirişiGüç Entegresi (PMIC)

PMIC’ten (Güç Entegresinden) çıkan sabit 1.8V referans voltajıdır. R1 (100K) direncinin giriş ayağına kesintisiz ulaşmalıdır.

🌡️ BAT THM Sinyal ÇıkışıTermal Gerilim Hattı

R1 ve R2 birleşim noktasından çıkan bölücü voltajdır. Alt kart B2B konnektöründen geçerek %90 oranında Doğrudan CPU’ya, %10 oranında ise Şarj / PMIC entegresine iletilir.

⚖️ Normal Gerilim Penceresi500mV – 900mV

BAT THM hattındaki voltaj 0.5V – 0.9V arasında ise işlemci şarj işlemine izin verir. Voltaj bu aralığın dışına çıktığında cihaz şarjı anında keser.

🔌 Alt Kart (Sub-Board) FPCSinyal Taşıyıcı Flex

Alt kart ile ana kart arasındaki BAT THM ve AP 1.8V yollarını taşır. Konnektör bacaklarındaki korozyon en sık görülen iletim kopukluğu nedenidir.

4. Samsung Termal Devre Elemanları ve Gerilim Parametreleri Tablosu

Aşağıdaki WordPress uyumlu, mobil cihazlarda hücre büzülmesi ve kırılma yapmayan özel CSS korumalı tabloda gerilim bölücü devrenin elemanları ve çalışma parametreleri detaylandırılmıştır:

Devre Elemanı / Hat Nominal Değeri Giriş / Çıkış Bağlantısı Beklenen Normal Voltaj Arıza Durumunda Oluşan Belirti
R1 Sabit Direnç 100K Ohm (SMD) AP 1.8V Hattı ile BAT THM Arası Giriş: 1.8V / Çıkış: 0.7V Direnç açık devre olursa BAT THM 0V düşer (Düşük Sıcaklık Uyarısı)
R2 (NTC Termistör) 100K Ohm (25°C’de) BAT THM Hattı ile GND (Şase) Arası 0.5V – 0.9V Arası NTC bozulursa veya bacağı koparsa BAT THM 1.8V yükselir (Yüksek Sıcaklık Uyarısı)
AP 1.8V Besleme Hattı 1.8 Volt DC PMIC’ten Alt Karta (FPC İle) 1.80V Sabit Voltaj gelmezse gerilim bölünemez, sıcaklık sensör hatası verir
BAT THM Sinyal Yolu Sinyal Gerilimi Alt Karttan CPU (%90) / PMIC (%10) 500mV – 900mV (0.5V-0.9V) Konnektör oksitlenirse hat kopar, şarj ikonu üzerinde sarı ünlem belirir

5. Adım Adım Arıza Teşhisi ve Onarım Prosedürü

Teknik servise gelen bir Samsung cihazda Samsung Şarj Hatası tespit edildiğinde izlenmesi gereken doğru teşhis ve ölçüm adımları şunlardır:

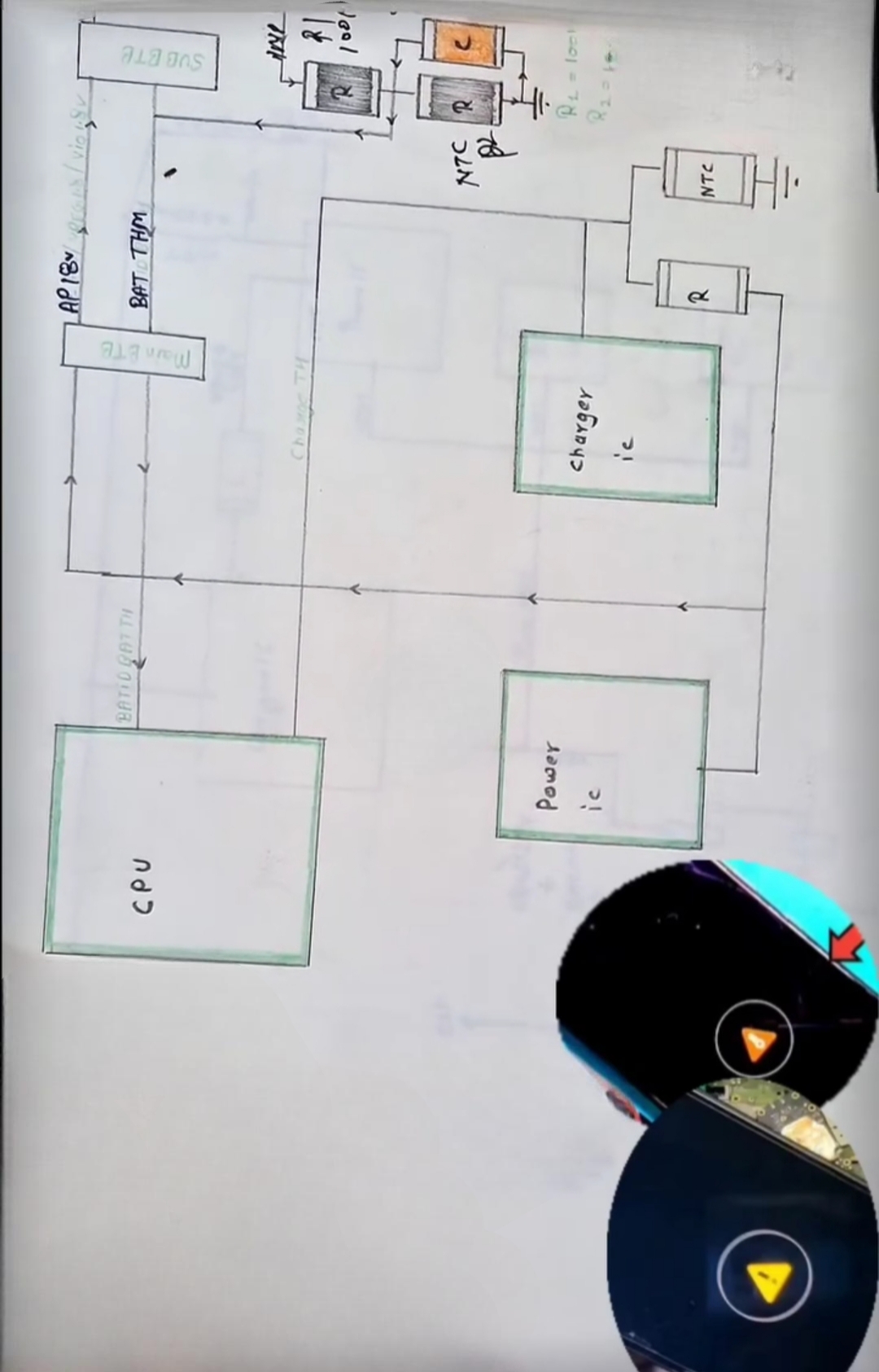

Samsung NTC & Termal Bölücü Devre Onarım Akış Şeması
1
Alt Kart R1 Direncinde AP 1.8V Beslemesini Ölçün

Multimetreyi DC Voltaj moduna alın. Cihaza şarj kablosu takılıyken R1 (100K) direncinin giriş ayağında 1.8V voltaj olup olmadığını kontrol edin.

2
Gerilim Bölücü Orta Nokta (BAT THM) Voltajını Ölçün

R1 ile R2 (NTC) birleşim noktasındaki voltajı ölçün. Beklenen değer 500mV ile 900mV (0.5V – 0.9V) arasındadır. Eğer voltaj bölünmüyor ve 1.8V kalıyorsa NTC bozuktur veya GND bacağı kopmuştur.

3
R2 (NTC Termistör) Direncini Değiştirin

Voltaj bölünmüyorsa 100K ohm değerindeki NTC termistörü (R2) sıcak hava havyasıyla söküp aynı değerde yeni bir NTC parçası lehimleyin.

4
FPC Konnektör ve İletken Hat Diyot Değerlerini Ölçün

Multimetreyi Diyot moduna alarak BAT THM hattının alt kart B2B konnektöründen ana karta kesintisiz ulaşıp ulaşmadığını (şaseye göre diyot değeri) kontrol edin.

5
Şarj Testi ve Voltaj Doğrulaması Yapın

Değişim sonrası şarj kablosunu takın. Ekranda sarı ünlem / sıcaklık uyarısının gittiğini ve cihazın akım çekerek (örneğin 1.5A – 2.0A) normal şarj aldığını doğrulayın.

6. Sub-Board ve Main Board FPC Bağlantı Hatlarının Kontrolü

Eğer alt karttaki NTC termistörü ve 100K R1 direnci sağlamsa ve orta noktada 0.7V hassas gerilim elde ediliyorsa, buna rağmen cihaz hâlâ sıcaklık uyarısı veriyorsa sorun iletim hattındadır.

BAT THM hattı, alt kart konnektöründen başlar, ara flex kablo üzerinden ana karttaki FPC konnektörüne ulaşır. Oksitlenme, sıvı teması veya kasanın esnemesi sonucu konnektör bacaklarında soğuk lehim oluşması hattın kopmasına yol açar. Bu durumda iletkenlik testi yapılmalı, gerekirse B2B konnektör ayakları lehim tazeleyerek yenilenmelidir.

7. Sık Karşılaşılan Termal Hatalar ve Pratik Çözümler

Samsung şarj arızalarında teknik servis masasında karşılaşılan tipik senaryolar ve pratik müdahale yöntemleri:

⚠️ HATA 1: ŞARJ SOKETİ DEĞİŞİMİ SONRASI BELİREN ŞARJ HATASI

Neden Olur: Yan sanayi alt kart kullanımı veya şarj soketi lehimlenirken sıcak havanın NTC termistörünü yakması/çatlatması.
Çözüm: Yan sanayi alt kartlarda NTC direnci genellikle eksik veya yanlış değerde olur. Orijinal alt kart üzerindeki 100K NTC termistörü sökülüp takılmalı veya orijinal sub-board tercih edilmelidir.

⚠️ HATA 2: BAT THM VOLTAJI 1.8V SABİT VE ŞARJ SARI ÜNLEM VERİYOR

Neden Olur: R2 (NTC) direncinin GND (şase) bacağının kopması veya NTC’nin açık devre olması.
Çözüm: NTC’nin GND ayağının şaseye sıfır ohm ile bağlı olduğunu doğrulayın. Kopuksa jumper çekin, NTC bozuksa 100K NTC ile değiştirin.

8. Teknik Servis Değerlendirmesi ve Mühendislik Yaklaşımı

Mert Cep Telefonu Tamir Kursu akademisi olarak teknik servis teknisyenlerine önerimiz, şarj uyarısı veren Samsung cihazlarda ezbere ana kart tamirine girmemeleridir. Arızanın %90 oranında alt karttaki basit bir 100K NTC ve gerilim bölücü devresinden kaynaklandığını bilmek, gereksiz entegre değişimlerinin ve anakart hasarlarının önüne geçer.

Şematik okuma ve ölçü aletiyle doğru voltaj tespiti yapmak, bir teknik servis uzmanının en güçlü silahıdır. 1.8V besleme girişi ve 0.7V bölücü voltaj kontrol edilerek arıza dakikalar içerisinde nokta atışı çözülebilir.

9. Gerekli Programlar ve Resmi İndirme Bağlantıları

Samsung şematik şema takibi, devre elemanı konumlandırma (Component Finder) ve yazılım kontrolü aşamalarında kullanılan resmi araç ve portal bağlantıları aşağıda listelenmiştir:

Program / Araç Adı Açıklama ve Kullanım Amacı Sürüm / Tür Resmi İndirme Bağlantısı
Borneo Schematics Samsung ve diğer markaların alt kart / anakart şematik diyagram ve hat takibi aracı. Lisanslı Yazılım update.borneoschematics.com
Wuxinji Schematic  Iphone ve diğer markaların service manual aracı Lisanslı Yazılım https://english.wuxinji.com/


© 2026 Mert Cep Telefonu Tamir Kursu Akademisi. Tüm Hakları Saklıdır.

Bu makale teknik servis personeline Samsung termal devre şemaları, gerilim bölücü mantığı ve NTC direnç değişim süreçlerini öğretmek amacıyla akademik seviyede hazırlanmıştır.

One thought on “Samsung S20 Ultra şarj port diode değerleri

  1. Temel elektronikten başlayıp ileri seviye tamire kadar kapsamlı bir program.

  2. Teşekkürler Hocam.
    7 yıl önce mezun oldum.Hala gece gündüz demeden destek veriyorsunuz.
    Teşekkürler.

Bir yanıt yazın

error: İçerik korumalıdır.Bilgi için MERT CEP TELEFONU TAMİR KURSU !!
