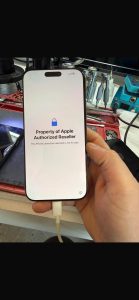

JC V1S Pro (JCID V1S Pro) cihazını kullanarak iPhone’larda parça değişimi (özellikle ekran, kamera veya batarya) sonrası çıkan “Bu cihaz sahibine kilitlenmiştir” (Activation Lock veya Parts Pairing kilidi) sorununu ele alalım. Bu uyarı Apple’ın güvenlik sistemi kaynaklıdır (Activation Lock ve Parts and Service History) ve yetkisiz parça değişiminde tetiklenir. JC V1S Pro, profesyonel bir onarım aracıdır ve bu tür sorunları donanım tabanlı olarak çözer – yazılım bypass’larından farklı olarak NAND flash okuma/ yazma, unbind (bağlantı kesme) ve kalibrasyon yapar.Önemli Uyarı: Bu yöntemler teknik bilgi gerektirir ve garanti dışı bırakır. Yanlış kullanım cihazı kalıcı olarak bozabilir (brick).

Eğer deneyimsizseniz kurslarımıza başvurun  JC V1S Pro’yu kullanmak için orijinal yazılımı (JC Repair Assistant) ve adaptörleri edinin.

Aşağıda adım adım rehber var –

iPhone 6’dan 14 Pro Max’e kadar destekler, iOS 15-18 için uyumlu.

JC V1S Pro Nedir ve Neden Kullanılır?

JC V1S Pro

JC V1S Pro: JCID firmasının NAND/EEPROM programcısı. Özellikleri:

NAND flash (BGA60/70/110/315) okuma/yazma.
True Tone/ Face ID Calibration (for Non-OEM Screens).
“One Key Unbind” – Freelands pairing lock after the replacement of the part.
Jailbreak, purple screen onarımı, kamera unbind’i
iPhone 12+ serisi WiFi unbind ve seri numara yazma.

Soruna Etkisi:Activation Lock, parça değişimi sonrasında da tetiklenirse, örneğin ekran değişiminde, V1S Pro ile serial number unbind yaparak kilidi atar. Bu da Apple ID bağımlılığını donanım seviyesinde sıfırlar.

Solution Steps Using JC V1S Pro Needed Materials: JC V1S Pro device + USB cable.
JC Repair Assistant software (download from official site: jcprogrammer.com).
Adaptator kompatibel iPhone’a. For screen – Display Adapter, for NAND – klips.

Computer (Windows 10+); create a backup (using iTunes).
Preparation and Device Connection: Connect JC V1S Pro to your PC and open JC Repair Assistant.
Yazılımı güncelleyin (v1.26+ önerilir, iOS 18 desteği için).

Turn off the iPhone, then connect it to the V1S Pro with an adapter, or by desoldering, to the NAND pins.

Yazılımda “Chip Repair” > “NAND Read/Write” seçin. Cihazı algılatın (yeşil ışık yanmalı).
Identify Part Replacement:iPhone (if it is partially functioning): Settings > General > About > Parts & Service History. If it says “Unknown Part,” this is where the problem lies.
V1S Pro ile: “Fault Detection” modunda tarayın. Hangi parça (ekran, kamera) unbound olduğunu gösterir.

Bind Kaldırma (Unbind İşlemi):One Key Unbind:Yazılımda “One Key Unbind” > iPhone modelini seçin (örneğin iPhone 14).

Press the “Start” button. The device reads NAND data (5-10 minutes).

Warning: select “Activation Lock Bypass” for “Locked to Owner” (CheckM8-based, full for iPhone X and earlier, partial for later).
When the process is complete: Restart your iPhone. It should skip the activation lock, but connect to WiFi for complete activation.
Ekran/Kamera Özel Unbind (Sık Karşılaşılan):

Ekran değişimi sonrası: “Screen Display Test” > “True Tone Repair” > Yeni ekranı bağlayın > Serial numara yazın (orijinalden kopyala).

Kamera: “12-13 Rear Camera Read/Write” > Unbind yapın. Uyarı mesajını (“Unable to verify this iPhone has a genuine Apple camera”) siler.
Mayıs 10 – 30 dk. Başarılıysa, “Operation Success” yazar.
Last Check and Calibration: Turn on the iPhone: The activation screen should appear.
True Tone/Face ID test: Yazılımda “Face ID Repair” veya “Battery Cycle Reset” yaz.
Deneyin “Jailbreak” modunu eğer hâlâ kilitliyse (CheckM8 exploit ile), daha sonra unbind tekrarı yapın.
WiFi Unbind (iPhone 12+): “WiFi Unbind” > Write new WiFi module (with JCID’s custom module)
Common Pitfalls and SolutionsError
Neden
Solution
“Device Not Connected”
Kablo/adaptör sorunu
Deneyin farklı USB portu ve sürücüleri yeniden yükleyin.
“Read Failed”
NAND hasarlı

Check the NAND clip, read in slow mode.
True Tone Not Working (iPhone 12+)
Display IC problem
Use the V1S Pro Display Adapter; if unable to read the IC, professional service.

Kalıcı Kilit iOS 18+ Security Yazılımı güncelleyin; CheckM8 destekli modellerde (A5-A11) tam çalışır. Risks & AlternativesRisks: Data loss, device brick, legal issue (against Apple policy). Use only on your device. Success Rate: 80-95% depending on the model; partial for iPhone 14+, condition is to remove from iCloud. Alternatives-Official: Apple Service-unlocks it, for a fee. Software: CheckM8 or iRemove Tools (PC-based bypass, 50-100 USD). If you don’t have a V1S Pro: Buy one (around 500-800USD, AliExpress/jcprogrammer.com). Daha fazla detay (model, hata kodu) verirseniz, spesifik video/referans paylaşırım. “JC V1S Pro iPhone unbind” YouTube’da aratın – bol tutorial var. Güvenli onarım dilerim!
