Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi





Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi, Arıza Tespiti ve Onarım Rehberi

📘 Teknik Servis Uzmanı Notu: Bu makale, mobil telefon anakartlarında kritik öneme sahip kristal osilatörlerin (Crystal IC) çalışma prensibini, kullanım alanlarını, arıza belirtilerini ve profesyonel test yöntemlerini kapsamlı şekilde ele almaktadır. Mert Cep Telefonu Tamir Kursu deneyimiyle hazırlanmıştır.

Bir mobil telefonun “kalp atışı” olarak tanımlanan kristal osilatör, tüm işlemciler, bellek birimleri ve iletişim modüllerinin senkronize çalışmasını sağlayan temel bileşendir. Bu makalede, kristal osilatörün ne olduğunu, nasıl çalıştığını, yaygın frekans değerlerini, arıza tespit yöntemlerini ve değişim prosedürlerini akademik bir yaklaşımla, ancak saha teknisyenlerinin anlayabileceği sade bir dille anlatacağız.

1. Kristal Osilatör (Crystal IC) Nedir?

Kristal osilatör, piezoelektrik etki prensibiyle çalışan, çok kararlı bir frekans üretecidir. İçerisinde yer alan kuvars kristali, uygulanan gerilimle mekanik olarak titreşir ve bu titreşim, elektriksel bir sinyale dönüşür. Bu sinyal, işlemci (CPU), taban bant işlemcisi (Baseband), güç yönetim IC’si (PMIC) ve diğer tüm dijital entegreler için saat darbesi (clock signal) sağlar.

Kristal osilatörler, mobil cihazlarda genellikle 2 pinli (RTC) veya 4 pinli (RF, CPU) SMD (Surface Mount Device) paketlerde bulunur. Frekans değerleri, kullanıldıkları fonksiyona göre değişir:

  • 32.768 kHz – Gerçek Zaman Saati (RTC) ve düşük güçlü zamanlama
  • 19.2 MHz – CPU ve baseband çekirdek frekansı (bazı modellerde)
  • 26 MHz – RF (radyo frekansı) devreleri ve şebeke senkronizasyonu
  • 38.4 MHz – Wi-Fi, Bluetooth ve GPS modülleri
  • 52 MHz – Yüksek hızlı veri yolu (örneğin PCIe, MIPI) senkronizasyonu
🔑 Anahtar Nokta

Kararlı bir osilatör sinyali olmadan, telefon açılmayabilir, şebeke bulamaz, Wi-Fi çalışmaz veya rastgele kapanmalar yaşanabilir. Bu nedenle kristal osilatör, anakartın en kritik pasif bileşenlerinden biridir.

~10 Farklı frekans tipi
Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi

2. Kristal Osilatör Çalışma Prensibi

Bir kristal osilatör devresi, temelde dört ana unsurdan oluşur: kristal rezonatör, iki adet yük kapasitörü (C1 ve C2), bir geri besleme direnci ve genellikle bir entegre devre içindeki invertör (osilatör tamponu). Kristal, belirli bir frekansta mekanik rezonansa girdiğinde, çıkışta sinüzoidal bir sinyal oluşur. Bu sinyal, IC’nin XIN (giriş) ve XOUT (çıkış) pinlerine bağlanarak dijital devrelerin ihtiyaç duyduğu kare dalga veya darbeye dönüştürülür.

Kristal + C1 (10-22pF) + C2 (10-22pF) → Kararlı osilasyon → XIN pinine besleme

Yük kapasitörlerinin (C1, C2) değerleri, kristalin üretici tarafından belirtilen yük kapasitansı (Cload) ile eşleşmelidir. Aksi halde frekans sapması (offset) meydana gelir ve cihaz kararsız çalışır.

3. Tipik Bağlantı Şeması ve Pin Konfigürasyonu

Kristal osilatör, CPU veya baseband IC’sine genellikle iki veya dört pin üzerinden bağlanır. Aşağıdaki tabloda en sık karşılaşılan 4 pinli (SMD) kristalin pin tanımları verilmiştir:

Pin NoİşlevAçıklama
1XIN (Input)Osilatör girişi, IC’den gelen geri besleme
2GNDToprak (genellikle lehim padinden)
3GNDToprak (çift bağlantı için)
4XOUT (Output)Osilatör çıkışı, IC’ye sinyal gönderir

Not: 2 pinli RTC kristallerinde pinler XIN ve XOUT olarak doğrudan IC’ye bağlanır, toprak genellikle kristalin gövdesinden alınır. Ayrıca, XIN ve XOUT pinlerine paralel olarak C1 ve C2 kapasitörleri bağlanır. Tipik değerler 10pF ile 22pF arasındadır.

4. Mobil Telefonlarda Kristal Osilatör Kullanım Alanları

Kristal osilatör, mobil cihazdaki hemen hemen her alt sistemde zamanlama ve senkronizasyon sağlar. Başlıca kullanım alanları şunlardır:

  • CPU/SOC Saat Üretimi: İşlemcinin çekirdek frekansını ve veri yolu hızlarını belirler.
  • Şebeke Senkronizasyonu: 26 MHz veya 38.4 MHz kristaller, RF transceiver ile baz istasyonu arasındaki frekans kilidini sağlar.
  • Wi-Fi ve Bluetooth: 38.4 MHz veya 52 MHz osilatörler, kablosuz iletişim modüllerinin taşıyıcı frekanslarını üretir.
  • GPS Alıcısı: 32.768 kHz veya 26 MHz hassas zaman referansı sunar.
  • Ses İşleme (Audio Codec): Örnekleme hızları (44.1 kHz, 48 kHz) bu osilatörlerden türetilir.
  • Güç Yönetimi (PMIC): PWM sinyalleri ve şarj kontrol döngüleri için zamanlama sağlar.
  • Kamera ve Ekran Arayüzleri: MIPI CSI/DSI protokolleri, yüksek hızlı veri aktarımı için 52 MHz veya daha yüksek referans kullanır.
📶 26 MHzRF / Şebeke
🕒 32.768 kHzRTC / Uyku
📡 38.4 MHzWi-Fi / BT / GPS
⚡ 19.2 MHzCPU / Baseband

5. Bozuk Kristal Osilatör Belirtileri

Kristal osilatör arızaları, telefonun tamamen ölmesinden, periyodik hatalara kadar geniş bir yelpazede kendini gösterir. Aşağıdaki tabloda en sık karşılaşılan belirtiler ve olası nedenleri özetlenmiştir:

BelirtiOlası Kristal FrekansıEk Notlar
Telefon açılmıyor, hiç tepki yok19.2 MHz / 26 MHzCPU osilatörü çalışmıyorsa açılış yapılamaz
Şebeke yok, “Servis dışı”26 MHz (RF)RF osilatörü bozuk veya frekans sapması var
Wi-Fi / Bluetooth açılmıyor veya sürekli kapanıyor38.4 MHzModül doğru frekansı alamıyor
Tarih / saat sürekli sıfırlanıyor32.768 kHz (RTC)RTC osilatörü durmuş, CMOS pil ile de ilgili olabilir
Telefon logoda takılı kalıyor19.2 MHz / 26 MHzCPU başlangıçta senkron olamıyor
Rastgele yeniden başlatma veya donmaHerhangi biriKararsız osilasyon, güç düşümüyle tetiklenir
Görüşme sırasında ses kesilmeleri veya çağrı düşmesi26 MHz / 38.4 MHzFrekans kayması, demodülasyon hatası

6. Kristal Osilatör Test Yöntemleri

Doğru teşhis için sistematik bir yaklaşım şarttır. Aşağıdaki adımları izleyin:

  1. Görsel Muayene: Kristal üzerinde çatlak, kırık veya lehim çatlağı olup olmadığını kontrol edin. Termal kamera ile aşırı ısınan bölgeleri tespit edin.
  2. Besleme Gerilimi Kontrolü: Kristale giden besleme (genellikle 1.8V, 2.8V veya 3.3V) mevcut mu? Bunu osiloskop veya multimetre ile ölçün.
  3. Osiloskop ile Dalga Formu İncelemesi: XOUT pininden sinyal alın. Kararlı bir sinüs dalgası görmelisiniz. Frekansı, osilatörün nominal değeriyle karşılaştırın.
  4. Kapasitör Kontrolü: C1 ve C2 yük kapasitörlerinin değerlerini ve bağlantılarını kontrol edin (kısa devre veya açık devre olabilir).
  5. Karşılaştırmalı Test: Şüpheli kristali, çalışan bir anakarttan alıp deneyin (eğer aynı model ise). Ancak bu yöntem anakartta hasar riski taşır, önce diğer adımlar uygulanmalıdır.
📊 Osiloskop ile Ölçüm İpuçları

Osilatör çıkışında tepe-tepe (Vpp) genliği genellikle 0.5V ile 1.5V arasındadır. Frekans değeri %0.01’den daha az sapma göstermemelidir. Ayrıca, prob kapasitansı devreyi etkileyebilir, bu nedenle düşük kapasitanslı prob (10x) kullanın.

%99 Doğruluk payı

7. Yaygın Kristal IC’ler ve Pin Bağlantıları

Mobil cihazlarda en sık rastlanan kristal türleri ve bağlantı şekilleri aşağıda özetlenmiştir.

FrekansPin SayısıKullanım AlanıPin Bağlantısı
32.768 kHz2RTCPin1: XOUT, Pin2: XIN
32.768 kHz4RTC (gelişmiş)Pin1 & 3: XOUT, Pin2 & 4: XIN (çift kontak)
19.2 MHz4CPU / BasebandPin1: XIN, Pin3: XOUT, Pin2: GND
26 MHz4RF / ŞebekePin1: XIN, Pin3: XOUT, Pin2: GND
38.4 MHz4RF / Wi-Fi / BTPin1: XIN, Pin3: XOUT, Pin2: GND
52 MHz4Yüksek hızlı veri yoluPin1: XIN, Pin3: XOUT, Pin2: GND

8. Onarım İpuçları ve Uyarılar

  • Kristal nadiren kendiliğinden bozulur. Arızanın kaynağı genellikle çevre devrelerdir (yük kapasitörleri, besleme, lehim çatlakları, IC arızası).
  • Önce besleme gerilimini ve clock enable (CLK_EN) sinyalini kontrol edin. Bu sinyal, PMIC veya CPU tarafından üretilir ve osilatörü aktif eder.
  • Yük kapasitörleri (C1 ve C2) değerlerini üretici önerilerine göre seçin. Yanlış kapasite frekans kaymasına yol açar.
  • Değişim sırasında sıcak hava istasyonu ile çalışırken çevre bileşenleri korumak için yüksek ısıya maruz bırakmayın (max 300°C, kısa süre).
  • Yeni kristali takarken lehim pastası kullanın ve temiz bir şekilde yerleştirin. Soğuk lehim bağlantısı, sinyal zayıflamasına neden olur.
  • Montaj sonrası osilatör çıkışını mutlaka osiloskopla kontrol edin.
⚠️ Kritik Uyarı

Kristal osilatör değişimi, anakarttaki diğer sinyalleri etkileyebilir. Bu nedenle her zaman tam teşhis yapmadan değişim işlemine başlamayın. Osilatörün bozuk olduğundan emin olmak için yukarıdaki tüm testleri uygulayın.

⚡ Önce test, sonra müdahale

❓ Sıkça Sorulan Sorular (SSS)

Soru 1: Kristal osilatör arızası telefonun tamamen ölmesine neden olabilir mi?
Evet, eğer CPU veya baseband’in ana osilatörü (genellikle 19.2 MHz veya 26 MHz) çalışmıyorsa, işlemci başlangıç (boot) işlemini gerçekleştiremez ve telefon hiçbir tepki vermez.
Soru 2: 32.768 kHz RTC kristali bozulursa ne olur?
Tarih/saat ayarları sürekli sıfırlanır, telefon uyku modunda zamanı doğru tutamaz, alarmlar çalışmayabilir. Ancak telefon genel olarak açılır.
Soru 3: Osiloskop olmadan kristal sağlam mı diye kontrol edebilir miyim?
Multimetre ile direnç ölçümü yaparak kısa devre veya açık devre tespit edilebilir, ancak frekans doğruluğu ve salınım genliği için osiloskop şarttır.
Soru 4: Kristal değişiminden sonra hala sorun varsa ne yapmalıyım?
Yük kapasitörlerini, besleme voltajını ve clock enable sinyalini tekrar kontrol edin. Ayrıca CPU veya PMIC tarafındaki osilatör giriş pinlerinde kısa devre olup olmadığını inceleyin.
Soru 5: Aynı frekanstaki farklı marka kristaller değiştirilebilir mi?
Frekans aynı olsa bile, yük kapasitansı, esr (eşdeğer seri direnç) ve stabilite gibi parametreler farklılık gösterebilir. Mümkünse orijinal veya eşdeğer özelliklere sahip bir kristal kullanın.

🎯 Sonuç ve Profesyonel Tavsiyeler

Kristal osilatör, mobil anakartın en hayati ancak en çok ihmal edilen bileşenlerinden biridir. Doğru teşhis ve onarım, cihazın işlevselliğini geri kazandırmak için kritik öneme sahiptir. Bu makalede sunulan bilgiler, Mert Cep Telefonu Tamir Kursu ekibinin yıllara dayanan saha deneyimi ve teorik bilgi birikimiyle harmanlanmıştır.

Unutmayın, her arıza önce sistematik test gerektirir. Kristali değiştirmeden önce çevresel bileşenleri ve besleme koşullarını mutlaka kontrol edin. Osiloskop, bu tür arızalarda en güçlü müttefikinizdir.

Daha fazla teknik içerik ve profesyonel eğitim için bizi takip edin. Sorularınızı yorumlarda belirtebilirsiniz.

🔍 Not: Bu rehber, Mert Cep Telefonu Tamir Kursu tarafından hazırlanmıştır. Tüm hakları saklıdır. Kaynak gösterilmeden kullanılamaz. Uygulamalarınızda kendi cihazınıza uygun servis kılavuzlarını da referans alınız.

↑ Başa dön

  • Mert_Egitim

    Benzer İçerik

    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme

    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme Rehberi

    MTK Tabanlı Cihazlara Firmware Flash, Format Atma ve Unbrick İşlemleri İçin Kapsamlı Teknik Servis Kılavuzu

    SP Flash Tool v5.1916 Runtime Trace Mode Teknik Servis Seviyesi Dikkat: Veri Kaybı Riski
    0
    Giriş ve Ön Bilgilendirme

    Bu rehber, MediaTek (MTK) işlemcili akıllı telefonlara SP Flash Tool v5.1916 (Runtime Trace Mode) kullanarak stok firmware yükleme işlemini adım adım açıklamaktadır. Teknik servis uzmanları ve ileri düzey kullanıcılar için hazırlanan bu kılavuz, cihazların yazılımsal sorunlarını giderme, unbrick etme ve stok ROM’a dönme işlemlerini kapsar.

    KRITIK UYARI Flash işlemi sırasında telefonunuzdaki TÜM veriler silinecektir. Kişisel dosyalarınızı, rehberlerinizi ve uygulama verilerinizi yedeklemeyi unutmayın. Yanlış scatter file veya firmware dosyası kullanımı cihazınızı kalıcı olarak brick edebilir.

    SP Flash Tool (SmartPhone Flash Tool), MediaTek Inc. tarafından geliştirilen resmi bir yazılım aracıdır. MTK tabanlı Android cihazlara scatter formatındaki firmware dosyalarını yüklemek için kullanılır. Bu araç, cihaz yazılımını yükseltme, düşürme, kurtarma modu yükleme ve cihazı tamamen formatlama gibi işlemleri destekler.

    1
    Gerekli Araçlar ve Dosyalar

    İşleme başlamadan önce aşağıdaki araç ve dosyaların eksiksiz olarak hazır bulundurulması zorunludur:

    BileşenAçıklamaZorunluluk
    Windows PCWindows XP, 7, 8, 8.1, 10 veya 11 (32/64 bit)Zorunlu
    USB Veri KablosuOrijinal veya kaliteli veri aktarım kablosuZorunlu
    MTK VCOM DriverMediaTek USB VCOM sürücüleri (MT65xx serisi)Zorunlu
    SP Flash Tool v5.1916Runtime Trace Mode sürümü (portable, kurulum gerektirmez)Zorunlu
    Scatter FileCihaz modeline özel scatter.txt dosyasıZorunlu
    Firmware Dosyalarıpreloader.img, recovery.img, vbmeta.img, system.img vb.Zorunlu
    Authentication FileSLA/DAA korumalı cihazlar için auth dosyası (isteğe bağlı)Opsiyonel
    BILGI SP Flash Tool v5.1916 portable bir uygulamadır. Bilgisayara kurulum yapmanıza gerek yoktur. ZIP dosyasını çıkarıp flash_tool.exe dosyasını çalıştırmanız yeterlidir.
    2
    MTK VCOM Driver Kurulumu

    MTK VCOM Driver, bilgisayarınızın MediaTek işlemcili cihazı tanımasını ve SP Flash Tool ile iletişim kurmasını sağlayan temel bir sürücü yazılımıdır. Bu sürücü olmadan flash işlemi gerçekleştirilemez.

    Kurulum Adımları:

    • Adım 2.1: Bilgisayarınıza uygun MTK VCOM Driver paketini indirin. Windows 10/11 64-bit sistemler için imzasız sürücü kurulumu gerekebilir.
    • Adım 2.2: Driver Auto Installer v1.1236.00 veya manuel kurulum yöntemini kullanarak sürücüleri yükleyin.
    • Adım 2.3: Windows 10/11 64-bit kullanıcıları için sürücü imza doğrulamasını geçici olarak devre dışı bırakmanız gerekebilir. Bunun için:
    // Windows 10/11’de Test Modunu Etkinleştirme (Yönetici CMD) bcdedit /set testsigning on // Komutu çalıştırdıktan sonra bilgisayarı yeniden başlatın. // Ekranın sağ alt köşesinde “Test Mode” yazısı görünecektir.
    • Adım 2.4: Aygıt Yöneticisi’ni açın ve “Ports (COM & LPT)” bölümünde “MediaTek PreLoader USB VCOM Port” veya “MTK USB Port” görünüp görünmediğini kontrol edin.
    • Adım 2.5: Sürücü kurulumu tamamlandıktan sonra bilgisayarınızı yeniden başlatın.
    DİKKAT Windows 10/11 64-bit sistemlerde imzasız sürücü kurulumu sırasında “Üçüncü Taraf INF Dijital İmza İçermiyor” hatası alabilirsiniz. Bu durumda yukarıdaki test modu komutunu kullanmanız veya gelişmiş başlangıç ayarlarından sürücü imza zorlamasını geçici olarak devre dışı bırakmanız gerekir.
    3
    SP Flash Tool Açma ve Yapılandırma

    SP Flash Tool v5.1916 (Runtime Trace Mode) sürümünü çalıştırdığınızda karşınıza ana pencere gelecektir. Bu pencerede cihazınızın temel bilgileri otomatik olarak algılanabilir.

    Ana Pencere Bileşenleri:

    AlanAçıklama
    Chip NameCihazın MediaTek işlemci modeli (örn: MT6768)
    Chip Versionİşlemci versiyon bilgisi (örn: 0xca00)
    Ext ClockDış saat frekansı (örn: XT_26M)
    Extem RAM TypeDış bellek tipi (örn: DRAM)
    Extem RAM SizeDış bellek boyutu (örn: 0x8000000)

    Menü çubuğunda File, Options, Window, Help sekmeleri bulunur. Araç çubuğunda ise Welcome, Format, Download, Readback, Memory Test butonları yer alır. Flash işlemi için “Download” sekmesine geçiş yapmanız gerekmektedir.

    4
    Download Sekmesi Seçimi
    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme

    SP Flash Tool’un üst kısmında yer alan sekme çubuğundan “Download” sekmesine tıklayın. Bu sekme, firmware dosyalarını cihaza yazma işlemlerinin gerçekleştirildiği ana çalışma alanıdır.

    Download sekmesinde aşağıdaki alt bileşenler bulunur:

    • Download Agent: İndirme aracısı dosyası (genellikle MTK_AllInOne_DA_mt6768.bin)
    • Scatter-loading File: Cihazın bölüm haritasını içeren scatter.txt dosyası
    • Authentication File: SLA/DAA korumalı cihazlar için kimlik doğrulama dosyası
    • Bölüm Listesi: Scatter file yüklendikten sonra otomatik olarak doldurulan firmware bölümleri tablosu
    NOT Runtime Trace Mode, SP Flash Tool v5.1916’nın gelişmiş izleme özelliğidir. Bu mod sayesinde flash işlemi sırasında detaylı log bilgileri görüntülenebilir ve olası hatalar daha kolay teşhis edilebilir.
    5
    Scatter File ve Firmware Dosyaları Seçimi

    Bu adım, flash işleminin en kritik bölümüdür. Yanlış dosya seçimi cihazınızı kalıcı olarak kullanılamaz hale getirebilir.

    Dosya Seçim Adımları:

    Dosya TürüÖrnek Dosya AdıAçıklama
    Download AgentMTK_AllInOne_DA_mt6768.binİndirme aracısı, cihaz modeline göre seçilir
    Scatter FileMT6768_Android_scatter.txtBölüm haritası, cihaz modeline özeldir
    Authenticationauth_sv5.authSLA/DAA korumalı cihazlar için zorunlu
    Preloaderpreloader.imgCihazın önyükleyici bölümü
    Recoveryrecovery.imgKurtarma modu bölümü
    VBMetavbmeta.imgAndroid Verified Boot meta verisi
    Systemsystem.imgAndroid işletim sistemi bölümü
    Bootboot.imgLinux kernel ve ramdisk
    Userdatauserdata.imgKullanıcı verileri bölümü

    Scatter file seçildikten sonra, SP Flash Tool otomatik olarak firmware klasöründeki ilgili .img dosyalarını bölüm listesine yükleyecektir. Her bölüm için “Name”, “Begin Address”, “End Address”, “Region” ve “Location” sütunları görüntülenecektir.

    KRITIK UYARI Scatter file ve DA (Download Agent) dosyası, cihazınızın tam modeline ve işlemcisine uygun olmalıdır. Yanlış scatter file kullanımı cihazınızı “dead” (ölü) durumuna getirebilir. Kesinlikle başka model için üretilmiş scatter file kullanmayın.
    6
    Download Modu Seçimi

    SP Flash Tool’un sol alt köşesinde bulunan açılır menüden flash modunu seçmeniz gerekmektedir. Her mod farklı bir işlem gerçekleştirir:

    ModAçıklamaKullanım Senaryosu
    Download OnlySadece seçili bölümleri yazar, mevcut veriyi korurNormal firmware güncelleme, yazılım düşürme
    Firmware UpgradeTüm bölümleri formatlayıp yeni firmware yazarTam firmware değişimi
    Format All + DownloadTüm dahili depolamayı formatlar ve firmware yazarCihaz brick olduğunda, ciddi yazılım sorunlarında
    Firmware Upgrade (Scatter)Scatter dosyasına göre firmware yükseltmeÖzel scatter yapılandırmaları
    Format All + DownloadEn agresif format ve yazma moduSon çare olarak kullanılır
    TAVSIYE Normal flash işlemleri için “Download Only” modu en güvenli ve en hızlı seçenektir. Bu mod, sadece gerekli bölümleri günceller ve cihazınızdaki kullanıcı verilerini (mümkünse) korur. Format All + Download modu yalnızca cihaz açılmıyorsa veya ciddi yazılım hasarı varsa kullanılmalıdır.
    7
    Telefonu Kapatma ve Hazırlık

    Flash işlemine başlamadan önce telefonunuzu tamamen kapatmanız gerekmektedir. Cihazın hazırlanması için şu adımları izleyin:

    • Adım 7.1: Telefonunuzu normal şekilde kapatın (Güç menüsü > Kapat).
    • Adım 7.2: Cihazınızın bataryası çıkarılabilir ise bataryayı çıkarın ve tekrar takın. Bu işlem, cihazın tamamen sıfırlanmasını sağlar.
    • Adım 7.3: Cihazın bataryası çıkarılamaz ise, telefonu kapatın ve en az 10-15 saniye bekleyin.
    • Adım 7.4: Pil seviyesinin en az %50 olmasına dikkat edin. Düşük pil ile flash işlemi cihazı brick edebilir.
    • Adım 7.5: USB kablosunu henüz takmayın. Telefonu kapalı ve bağlantısız bırakın.
    ÖNEMLI Flash işlemi sırasında cihazın kapanmaması kritik öneme sahiptir. Bataryası çıkarılabilir cihazlarda bataryanın tam oturduğundan emin olun. Bataryası çıkarılamaz cihazlarda ise pil seviyesinin yeterli olduğundan emin olun.
    8
    Telefonu Bilgisayara Bağlama

    Telefonu bilgisayara bağlama işlemi, flash sürecinin en hassas adımlarından biridir. Doğru bağlantı protokolünü takip etmeniz şarttır.

    Bağlantı Adımları:

    • Adım 8.1: SP Flash Tool’da “Download” butonuna tıklayın (Yeşil ok simgeli buton).
    • Adım 8.2: USB kablosunun bir ucunu bilgisayara takın.
    • Adım 8.3: Telefon tamamen kapalıyken USB kablosunun diğer ucunu telefona takın.
    • Adım 8.4: Hiçbir güç butonuna basmayın. Telefonu kendi kendine algılaması için bekleyin.
    • Adım 8.5: SP Flash Tool, cihazı “MediaTek USB Port (COM10)” veya benzeri bir port üzerinden algılayacaktır.
    TEKNIK BILGI MediaTek cihazlar kapatıldıktan sonra USB üzerinden “PreLoader” modunda bilgisayar tarafından algılanır. Bu mod, cihazın bootloader’ından önce çalışan minimal bir arayüzdür ve SP Flash Tool’un cihazla iletişim kurmasını sağlar. PreLoader modu yaklaşık 2 saniye aktif kalır, bu nedenle Download butonuna bastıktan hemen sonra telefonu bağlamanız gerekir.
    DİKKAT Telefonu bağlarken güç butonuna basmayın. Güç butonuna basmak cihazı normal boot moduna geçirebilir ve SP Flash Tool cihazı algılayamaz. Ayrıca USB kablosunun veri aktarımını destekleyen kaliteli bir kablo olduğundan emin olun.
    9
    Flash İşleminin Başlaması ve İlerlemesi

    Telefon başarıyla algılandığında SP Flash Tool otomatik olarak flash işlemine başlayacaktır. İşlem sırasında şunları gözlemleyeceksiniz:

    İlerleme Göstergeleri:

    • Kırmızı İlerleme Çubuğu: Flash işlemi başladığında pencerenin alt kısmında kırmızı renkli bir ilerleme çubuğu belirir. Bu çubuk, yazılan bölümlerin durumunu gösterir.
    • Yüzde Göstergesi: İşlemin yüzde olarak tamamlanma durumu ekranda görüntülenir (örn: Download Flash 55%).
    • Hız ve Boyut Bilgisi: Yazma hızı (örn: 19.6M/s), toplam boyut (örn: 1.25G) ve bağlantı tipi (örn: EMMC High Speed) bilgileri görüntülenir.
    • Port Bilgisi: “MediaTek USB Port (COM10)” gibi bağlantı portu bilgisi gösterilir.
    RenkAnlamıDurum
    KırmızıYazma işlemi devam ediyorNormal – Bekleyin
    Yeşilİşlem başarıyla tamamlandıBaşarılı – Cihazı ayırabilirsiniz
    Turuncu/SarıDoğrulama/okuma işlemiNormal – Bekleyin
    KESINLIKLE YAPMAYIN Flash işlemi devam ederken USB kablosunu çıkarmayın, bilgisayarı kapatmayın veya SP Flash Tool’u kapatmayın. İşlem yarıda kesilirse cihazınız kullanılamaz (brick) hale gelebilir. İşlem tamamlanana kadar sabırla bekleyin.
    10
    Flash Tamamlandığında Yapılacaklar

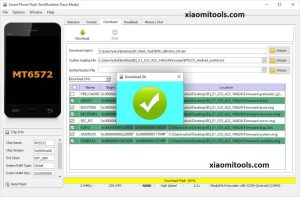

    Flash işlemi başarıyla tamamlandığında SP Flash Tool penceresinde yeşil bir onay simgesi ve “Download OK” mesajı görünecektir.

    Tamamlama Sonrası Adımlar:

    • Adım 10.1: Yeşil onay simgesi göründükten sonra telefonu USB kablosundan ayırın.
    • Adım 10.2: Bataryası çıkarılabilir cihazlarda bataryayı çıkarıp tekrar takın. Bataryası çıkarılamaz cihazlarda güç butonuna 10-15 saniye basılı tutarak zorla yeniden başlatma yapın.
    • Adım 10.3: Telefonu normal şekilde açın. İlk açılış (boot) firmware boyutuna ve cihazın hızına bağlı olarak 5-15 dakika sürebilir. Bu süre içinde sabırla bekleyin.
    • Adım 10.4: İlk açılışta Android kurulum sihirbazı karşınıza gelecektir. Dil, Wi-Fi ve Google hesabı ayarlarını yapılandırın.
    TEBRIKLER Flash işlemi başarıyla tamamlandı! Cihazınız artık yeni firmware ile çalışmaktadır. İlk açılışta cihazın ısınması normaldir, çünkü sistem uygulamaları arka planda güncellenmektedir.
    11
    Format All + Download Modu (Zorunlu Durumlar)

    Cihazınız açılmıyorsa, sürekli yeniden başlıyorsa (bootloop) veya ciddi yazılım hasarı varsa “Format All + Download” modunu kullanmanız gerekebilir. Bu mod, cihazın dahili depolamasını tamamen siler ve sıfırdan firmware yükler.

    ULTIMATIF UYARI Format All + Download modu kullanıldığında cihazınızdaki TÜM veriler kalıcı olarak silinir. Fotoğraflar, videolar, rehberler, mesajlar ve uygulama verileri geri getirilemez şekilde yok olur. Bu modu yalnızca son çare olarak kullanın.

    Format All + Download Kullanımı:

    • SP Flash Tool’da mod seçim menüsünden “Format All + Download” seçeneğini seçin.

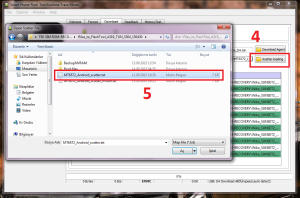

    • Scatter file ve firmware dosyalarını normal şekilde yükleyin.

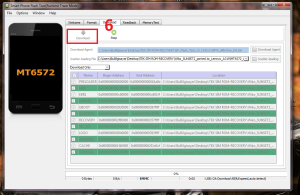

    • “Download” butonuna tıklayın ve telefonu kapalı halde USB ile bağlayın.
    • İşlem normal flash işlemine göre daha uzun sürebilir (10-30 dakika).

    Bu mod özellikle şu durumlarda kullanılır:

    • Cihaz sadece logo ekranında takılı kalıyor (hang on logo)
    • Cihaz hiçbir şekilde açılmıyor (hard brick)
    • Yazılım güncellemesi başarısız oldu ve cihaz kullanılamaz hale geldi
    • ROM değişimi sonrası cihaz bootloop’a girdi
    12
    Firmware Klasör Yapısı Örneği

    Doğru bir firmware paketi aşağıdaki klasör ve dosya yapısına sahip olmalıdır:

    Firmware/ ├── MTK_AllInOne_DA_mt6768.bin // Download Agent ├── MT6768_Android_scatter.txt // Scatter File (Bölüm Haritası) ├── preloader.img // Önyükleyici ├── recovery.img // Kurtarma Modu ├── vbmeta.img // Doğrulama Meta Verisi ├── vbmeta_system.img // Sistem Doğrulama ├── system.img // Android İşletim Sistemi ├── userdata.img // Kullanıcı Verileri └── boot.img // Kernel ve Ramdisk
    NOT Firmware paketinin içeriği cihaz modeline göre değişiklik gösterebilir. Bazı paketlerde ek dosyalar (logo.img, cust.img, vendor.img vb.) bulunabilir. Scatter file, hangi dosyaların hangi bölüme yazılacağını tanımlar.
    13
    Önemli İpuçları ve Güvenlik Uyarıları

    Teknik servis uzmanı olarak edindiğimiz tecrübeler doğrultusunda aşağıdaki kritik ipuçlarını mutlaka dikkate alın:

    📁

    Doğru Scatter File

    Cihaz modelinize tam uyumlu scatter file ve DA dosyası kullanın. Yanlış dosya cihazı kalıcı olarak brick eder.

    🔋

    Pil Seviyesi

    Flash işlemine başlamadan önce pil seviyesinin en az %50 olmasına dikkat edin. Düşük pil = brick riski.

    🔌

    Kablo Bağlantısı

    Flash işlemi sırasında USB kablosunu kesinlikle çıkarmayın. Kesinti cihazı kullanılamaz hale getirebilir.

    ⚡

    Güç Kesintisi

    Laptop kullanıyorsanız şarj adaptörünü takın. Masaüstü bilgisayar için UPS kullanımı önerilir.

    🚫

    Yanlış Firmware

    Başka model için üretilmiş firmware dosyalarını kullanmayın. Cihaz modeli tam olarak eşleşmelidir.

    💾

    Yedekleme

    İşlem öncesi IMEI numaranızı ve önemli verilerinizi yedekleyin. Format sonrası her şey silinir.

    14
    Sık Karşılaşılan Sorunlar ve Çözümleri
    SorunOlası NedenÇözüm
    “BROM ERROR”Driver sorunu veya yanlış bağlantıMTK VCOM driver’ı yeniden yükleyin, farklı USB port deneyin
    “PMT Changed”Scatter file ile cihaz bölümleri uyuşmuyorFormat All + Download modunu kullanın

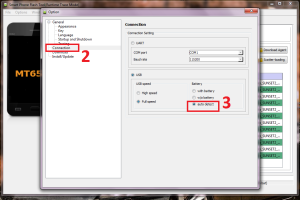

    “Storage type mismatch”Yanlış bellek tipi seçimiOptions > Connection sekmesinden EMMC/UFS seçimini kontrol edin
    “DA Download Fail”Yanlış DA dosyası veya auth gereksinimiCihaza uygun DA dosyası kullanın, auth dosyası ekleyin
    “Scatter file invalid”Bozuk veya uyumsuz scatter fileFarklı bir scatter file deneyin, firmware paketini yeniden indirin
    “USB Device Not Recognized”Driver kurulumu eksik veya hatalıDevice Manager’dan driver’ı kaldırıp yeniden yükleyin
    Flash %100 ama cihaz açılmıyorYanlış firmware veya preloader sorunuFarklı firmware deneyin, preloader bölümünü kontrol edin
    “No Command” hatasıRecovery bölümü bozuk veya eksikRecovery.img dosyasını yeniden flashlayın

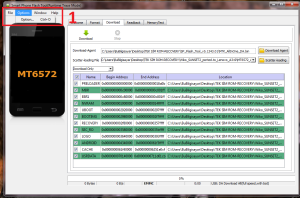

    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme

    Sonuç ve Özet

    Bu kapsamlı rehberde, SP Flash Tool v5.1916 (Runtime Trace Mode) kullanarak MediaTek (MTK) işlemcili telefonlara firmware yükleme işlemini adım adım inceledik. Teknik servis perspektifinden hazırlanan bu kılavuz, hem yeni başlayanlar hem de deneyimli kullanıcılar için kapsamlı bir referans kaynağıdır.

    Özetle:

    • MTK VCOM driver’ını doğru şekilde yükleyin
    • Cihaz modelinize uygun scatter file ve firmware dosyalarını kullanın
    • “Download Only” modunu normal işlemler için tercih edin
    • Flash işlemi sırasında USB bağlantısını ve güç kaynağını kesmeyin
    • “Format All + Download” modunu yalnızca zorunlu durumlarda kullanın

    Yanlış işlem sonucu brick olan cihazların kurtarılması mümkün olsa da, doğru adımları takip ederek bu riski minimize edebilirsiniz. Her zaman doğru kaynaklardan indirilmiş firmware dosyalarını kullanın ve işlem öncesi yedekleme yapmayı unutmayın.

    SON NOT Bu rehber SP Flash Tool v5.1916 (Runtime Trace Mode) sürümü için hazırlanmıştır. Farklı sürümlerde arayüz ve özellikler değişiklik gösterebilir. Her zaman en güncel ve cihazınıza uygun araçları kullanmanız önerilir.

    Bu rehber eğitim ve teknik servis amaçlı hazırlanmıştır. Tüm işlemler kendi sorumluluğunuzdadır.

    Mert Cep Telefonu Tamir Kursu

    0542 5856892

    Devamını Oku
    Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

    📱 Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

    Şebeke çekmeyen, sinyali zayıf veya acil aramalar modunda kalan telefonlarda RF onarımının kalbi: Duplexer

    📑 İçindekiler

    1. Duplexer Nedir ve Görevi

    Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

    Duplexer (çift yönlü filtre), mobil cihazlarda RF (Radyo Frekans) ön ucunda yer alan kritik bir pasif/aktif bileşendir. Temel işlevi, TX (Transmit – Gönderme) ve RX (Receive – Alma) sinyallerini aynı anten üzerinden paylaşırken birbirinden izolasyon etmektir. Bu sayede cihaz aynı anda hem veri gönderip hem alabilir (full‑duplex).

    Çalışma Prensibi: Duplexer, içerisinde iki adet yüksek seçiciliğe sahip bant geçiren filtre (BPF) barındırır. Biri TX bandını, diğeri RX bandını seçer. Genellikle SAW (Surface Acoustic Wave) veya BAW (Bulk Acoustic Wave) teknolojisi ile üretilir. Anten bağlantısı, TX ve RX pinleri arasında düşük kayıp sağlar ve TX sinyalinin RX girişine sızmasını (izolasyon) engeller.

    Sinyal Akışı:
    Network IC (RF Transceiver) → TX çıkışı → Duplexer → Antena
    Antena → Duplexer → RX girişi → Network IC

    2. Duplexer Arıza Belirtileri

    Duplexer arızalandığında aşağıdaki belirtilerden biri veya birkaçı gözlenir. Bu belirtiler aynı zamanda RF ön uçtaki diğer bileşenlerden (anten anahtarı, PA, transceiver) de kaynaklanabilir, bu nedenle test aşamaları dikkatle uygulanmalıdır.

    Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.

    BelirtiAçıklama
    Hiç şebeke yokCihaz ağ bulamaz, “Servis yok” veya “Sinyal yok” uyarısı verir.
    Sinyal çok zayıfBardakta 1-2 çizgi görünür, çağrılar sık sık düşer.
    Sadece acil aramalarNormal arama yapılamaz, sadece 112/911 aranabilir.
    Sinyal çubuğu kayboluyorAni sinyal düşüşleri ve tekrar gelmeler.
    4G/5G çalışmıyorSadece 2G veya 3G bağlanıyor, yüksek hızlı veri yok.
    Arama bağlanmıyor / düşüyorÇağrı gönderilirken hemen kapanır veya bağlanamaz.

    3. Adım Adım Duplexer Test Prosedürü

    Aşağıdaki sıralama, profesyonel servislerde uygulanan standart RF arıza tespit yöntemidir.

    Mobil Cihazlarda Duplexer Arızası ve Test Yöntemleri – Kapsamlı Teknik Rehber

    3.1. Görsel İnceleme

    • Su hasarı: Su temasına bağlı oksitlenme ve beyaz/kireçlenme lekeleri.
    • Korozyon: Pinlerde yeşilimsi veya siyah tortular.
    • Fiziksel hasar: Çatlak, ezik veya kırık gövde.
    • Eksik bileşen: Düşme sonucu yerinden kopmuş küçük SMD parçalar.

    3.2. Direnç Ölçümü (Telefon Kapalı – Diyot Modu)

    Multimetre ile duplexer’in toprağa (GND) karşı pin dirençlerini ölçün. Sağlıklı bir duplexer’de her pin farklı bir değer gösterir (genelde yüzlerce ohm ila birkaç K ohm arasında). 0Ω veya 10Ω altı bir değer, kısa devre (short) anlamına gelir. Bu durumda duplexer değiştirilmelidir.

    3.3. Voltaj Kontrolü (Telefon Açık)

    Duplexer’in besleme pinlerinde RF ön uç gerilimlerinin varlığını kontrol edin. Tipik olarak 1.8V, 2.8V, 3.3V, 4.2V gibi değerler PMIC (Güç Yönetim IC) tarafından sağlanır. Eksik voltaj, güç yönetimi veya PMIC arızasına işarettir.

    3.4. Manuel Ağ Arama Testi

    Ayarlar → Mobil Ağlar → Operatör seçimi → Manuel arama yaparak mevcut şebekeleri listeleyin. Eğer operatörler (Airtel, Jio, Vodafone vb.) görünüyorsa duplexer ve anten yolu büyük ölçüde sağlamdır. Hiçbir ağ bulunamıyorsa RF yolu kopuktur.

    3.5. Sinyal Karşılaştırma Testi

    Bilinen sağlam bir cihaz ile aynı SIM kullanılarak sinyal seviyeleri karşılaştırılır. Arızalı cihazda bariz düşüş varsa, duplexer veya PA (Güç Amplifikatörü) arızalıdır.

    3.6. Değiştirme ve Retest (En Güvenilir Yöntem)

    Duplexer’ı aynı model ve frekans bandına sahip sağlam bir bileşenle değiştirip ağ testini tekrarlayın. Sorun giderildiyse arıza kesinleşmiş demektir.

    4. Duplexer Devre Şeması ve Sinyal Yolları

    Duplexer, RF transceiver (Network IC) ile anten arasında yer alır. Şematikte genellikle 4 ana pin bulunur:

    • ANT – Anten bağlantısı
    • TX – Transmit girişi (güç amplifikatöründen gelen sinyal)
    • RX – Receive çıkışı (transceiver’a giden düşük gürültülü sinyal)
    • GND – Toprak (genelde gövde pad)

    Bazı modellerde RX2, TX2 veya VCC (aktif duplexer) pinleri de bulunabilir. RF IC (transceiver) genellikle Qualcomm, MediaTek veya Intel platformlarında yerleşik olarak bulunur.

    Sinyal Akışı (Örnek):
    Anten → Duplexer (RX filtresi) → Transceiver → ADC → Baseband işlemci → Uygulama işlemciye.

    5. Yaygın Duplexer Arıza Nedenleri

    • Su / nem hasarı: En sık rastlanan neden, sıvı teması oksidasyona ve kısa devreye yol açar.
    • Fiziksel darbe: Telefon düştüğünde bileşen çatlar veya lehim bağlantıları kopar.
    • Aşırı ısınma: Uzun süreli yüksek güçte çalışma (sürekli görüşme) termal strese neden olur.
    • Yıldırım / statik elektrik (ESD): Anten üzerinden gelen yüksek voltaj anında hasar.
    • RF bölümünde kısa devre: Yanlış lehim veya kir sebebiyle TX ve RX pinleri arasında kısa oluşur.
    • Zayıf lehim bağlantısı: Üretim hatası veya titreşimle zamanla kopar.

    6. RF Besleme Gerilimleri Referans Tablosu

    Aşağıdaki değerler, çoğu güncel akıllı telefonda kullanılan tipik RF besleme hatlarıdır. Telefon modeline göre değişiklik gösterebilir, mutlaka orijinal şematik kontrol edilmelidir.

    Tabloları cep telefonunda sağa kaydırın veya Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alın.

    Hat AdıNormal GerilimGörev
    VREG_RF_1P81.8 VTransceiver ve RF çevre birimleri (PLL, VCO) beslemesi
    VREG_RF_2P82.8 VRF anahtarları, dupexer (bazı aktif tipler) ve LNA beslemesi
    VPA_PMU3.3 V – 4.2 VGüç amplifikatörü (PA) için modüle edilmiş gerilim
    VCC_PA3.4 V – 4.5 V (batarya ile doğru orantılı)PA’nın ana beslemesi, yüksek akım çeker
    ⚠️ Not: Voltaj ölçümü yaparken telefonun açık ve sinyal araması yapıyor olması gerekir. Boşta (idle) modda bazı hatlar daha düşük gerilim gösterebilir.

    7. Gerekli Ekipman ve Yazılımlar

    • Dijital Multimetre (DMM): Diyot modu, voltaj ve direnç ölçümü için.
    • DC Güç Kaynağı: Cihaza harici besleme yaparak akım çekimini gözlemlemek için.
    • Şematik diyagram (Schematic): RF yolu ve pin çıkışlarını görmek için (ör. .pdf).
    • Boardview yazılımı (ör. OpenBoardView): Bileşen konumlarını tespit etmek için.
    • Oscilloscope (tercihen): RF sinyallerini ve güç modülasyonunu incelemek için.

    8. Hızlı Arıza Giderme Akış Şeması

    1. IMEI kontrolü: Telefonun IMEI numarası görünüyor mu? (*#06#) Eğer görünmüyorsa baseband (transceiver) arızalı olabilir.
    2. SIM kart testi: Başka bir SIM ile deneyin. SIM tanıma sorunu olabilir.
    3. Anten bağlantısı: Anten kontaktlarını kontrol edin (oksitlenme, kopma).
    4. RF IC (Transceiver) beslemeleri: 1.8V, 2.8V, VPA vb. gerilimleri ölçün.
    5. Duplexer direnç/voltaj testlerini uygulayın.
    6. Gerekirse duplexer’ı değiştirin ve test edin.

    9. Çift SIM Cihazlarda Duplexer Yerleşimi

    Çift SIM (Dual SIM) telefonlarda her SIM kartı için ayrı bir RF yolu bulunur. Genellikle SIM1 ve SIM2 için iki ayrı duplexer kullanılır. Bu durumda arıza tek bir SIM slotunda ise ilgili duplexer veya anten anahtarı üzerinden teşhis edilir.

    10. Uzman İpuçları

    • Her zaman şematik ve boardview kullanın. Yanlış pin ölçümü zaman kaybına neden olur.
    • Tüm RF besleme gerilimlerini dikkatlice kontrol edin. Eksik gerilim, PMIC veya şarj devresi arızası olabilir.
    • Kaliteli yedek parça kullanın. Orijinal veya güvenilir alternatif duplexer tercih edin.
    • Lehimleme öncesi PCB’yi iyice temizleyin. Eski lehim artıkları ve flux kalıntıları kısa devre yapabilir.
    • Hiçbir adımı atlamayın. Görsel kontrol ve basit direnç ölçümleri çoğu zaman sorunu hemen gösterir.

    11. Kısaltmalar Sözlüğü

    TX – Transmit (Gönderme) sinyali
    RX – Receive (Alma) sinyali
    RF – Radyo Frekans
    IC – Entegre Devre
    PMIC / PMU – Güç Yönetim Entegresi
    PA – Güç Amplifikatörü (Power Amplifier)
    LNA – Düşük Gürültülü Amplifikatör
    VREG – Regüle edilmiş gerilim hattı
    VCC – Besleme gerilimi (Supply Voltage)
    SAW – Yüzey Akustik Dalga filtresi
    BAW – Hacimsel Akustik Dalga filtresi
    PCB – Baskılı Devre Kartı
    ESD – Elektrostatik Boşalma
    IMEI – Uluslararası Mobil Ekipman Kimliği
    BPF – Bant Geçiren Filtre
    DMM – Dijital Multimetre

    12. Kritik Entegreler – Görev ve Arıza Çözümleri

    🔹 Duplexer (Çift Yönlü Filtre)

    Görev: TX ve RX sinyallerini birleştirip/ayrıştırarak aynı anteni paylaştırır. İzolasyon sağlar.

    Arıza Çözümü: Direnç ve voltaj testleri yapın. Kısa devre veya açık devre varsa değiştirin. Lehim kalitesini kontrol edin.

    🔹 RF Transceiver (Network IC / Baseband)

    Görev: Dijital taban bant sinyallerini RF taşıyıcıya modüle eder (TX) ve alınan RF sinyallerini demodüle eder (RX). Ayrıca otomatik kazanç kontrolü (AGC) yapar.

    Arıza Çözümü: IMEI kaybı, besleme gerilimlerinin (1.8V, 2.8V) yokluğu, referans saat (26MHz/38.4MHz) yoksa transceiver arızalıdır. Yeniden lehimleme veya değişim gerekir.

    🔹 Güç Amplifikatörü (PA)

    Görev: TX sinyalini antene göndermeden önce yükseltir (yüksek güç).

    Arıza Çözümü: Sinyal zayıflığı, aşırı akım çekimi (hot), PA’nın VCC beslemesi eksik veya kısa devre. PA’yı değiştirin.

    🔹 Anten Anahtarı (Antenna Switch / ASM)

    Görev: Farklı frekans bantları ve çeşitli anten yolları arasında geçiş yapar (2G/3G/4G/5G, MIMO).

    Arıza Çözümü: Belirli bantlarda çalışmama, yüksek kayıp. Kontrol pinlerindeki (VIO, VDD) gerilimleri ve GPİO kontrol seviyelerini kontrol edin.

    🔹 PMIC (Güç Yönetim Entegresi)

    Görev: RF bölümüne gerekli tüm besleme gerilimlerini (1.8V, 2.8V, VPA vb.) sağlar.

    Arıza Çözümü: RF besleme hatlarında voltaj yoksa PMIC’e giden enable sinyallerini ve PMIC’in kendisini kontrol edin. Bazen PMIC’in yeniden lehimlenmesi veya değişimi gerekir.

    Sonuç

    Mobil cihazlarda duplexer arızası, şebeke sorunlarının en yaygın nedenlerinden biridir. Bu rehberde adım adım görsel kontrol, direnç/voltaj ölçümü, manuel ağ arama, sinyal karşılaştırma ve değiştirme yöntemleriyle doğru teşhis koyabilirsiniz. RF yolunda yer alan transceiver, PA, anten anahtarı ve PMIC gibi diğer bileşenlerin de kontrol edilmesi, kalıcı çözüm için şarttır. Doğru ekipman, güncel şematik ve sabırlı bir yaklaşımla, sinyal sorunlarının büyük çoğunluğunu gidermeniz mümkündür.

    © 2026 – Cep Telefonu Tamir Kursu | Mobil RF Onarımı | Tüm hakları saklıdır.

    Bu doküman eğitim ve bilgilendirme amaçlıdır. Onarımlar yetkili servis prosedürlerine uygun yapılmalıdır.

    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Cep Telefonu Tamir Kursu
    MediaTek Telefonlara SP Flash Tool v5.1916 ile Yazılım Yükleme
    Cep Telefonu Tamir Kursu
    Kristal Osilatör (Crystal IC) – Mobil Telefonlarda Çalışma Prensibi
    Laptop Macbook Tamir Kursu
    RJ45 Pin Konfigürasyonu, Kablo Standartları
    iPhone Tamir Kursu
    iPhone 13 Pro Beyaz Ekran Sorunu
    Laptop Macbook Tamir Kursu
    İki Cisco Switch Arasında VLAN Yapılandırması ve Trunk Bağlantısı
    Oppo Tamir Kursu
    OPPO A16 Şarj Girişi Değişimi — Uyumlu Modeller ve Teknik Servis Rehberi
    error: İçerik korumalıdır.Bilgi için MERT CEP TELEFONU TAMİR KURSU !!
