MediaTek BootROM Teşhisi: IC Seviyesinde Tamir Protokolü



Mert Cep Telefonu Tamir Kursu İleri Düzey İletişim & Donanım Rehberi

MediaTek BootROM Teşhisi: IC Seviyesinde Tamir Protokolü ve BROM Mode Arıza Arama Rehberi

Yazar: Mert Cep Telefonu Tamir Kursu Teknik Servis & Donanım Eğitmen Kadrosu | Güncelleme Tarihi: 27 Temmuz 2026 | Kategori: Entegre Seviyesi Onarım ve Yazılım

Teknik servis atölyelerine gelen en zorlu arızaların başında, hiçbir şekilde güç almayan, ekrana görüntü vermeyen veya bilgisayara bağlandığında tepki vermeyen “Dead Phone” (susmuş cihaz) vakaları gelir. Akıllı telefon tamirinde doğru müdahale yapabilmek için donanımın ilk açılış adımlarını eksiksiz kavramak gerekir. Mert Cep Telefonu Tamir Kursu uzmanlarının hazırladığı bu kapsamlı rehberde; MediaTek (MTK) platformlu cihazlarda hayat kurtaran MediaTek BootROM Teşhisi yöntemlerini, BROM (Boot Read-Only Memory – Önyükleme Salt Okunur Belleği) çalışma mantığını, donanımsal ölçüm noktalarını ve yazılımsal çökme kodlarının çözümlerini derinlemesine öğrenirsiniz.

📖 İçindekiler (Tıklanabilir İndeks Menüsü)

MediaTek BootROM Teşhisi: IC Seviyesinde Tamir Protokolü

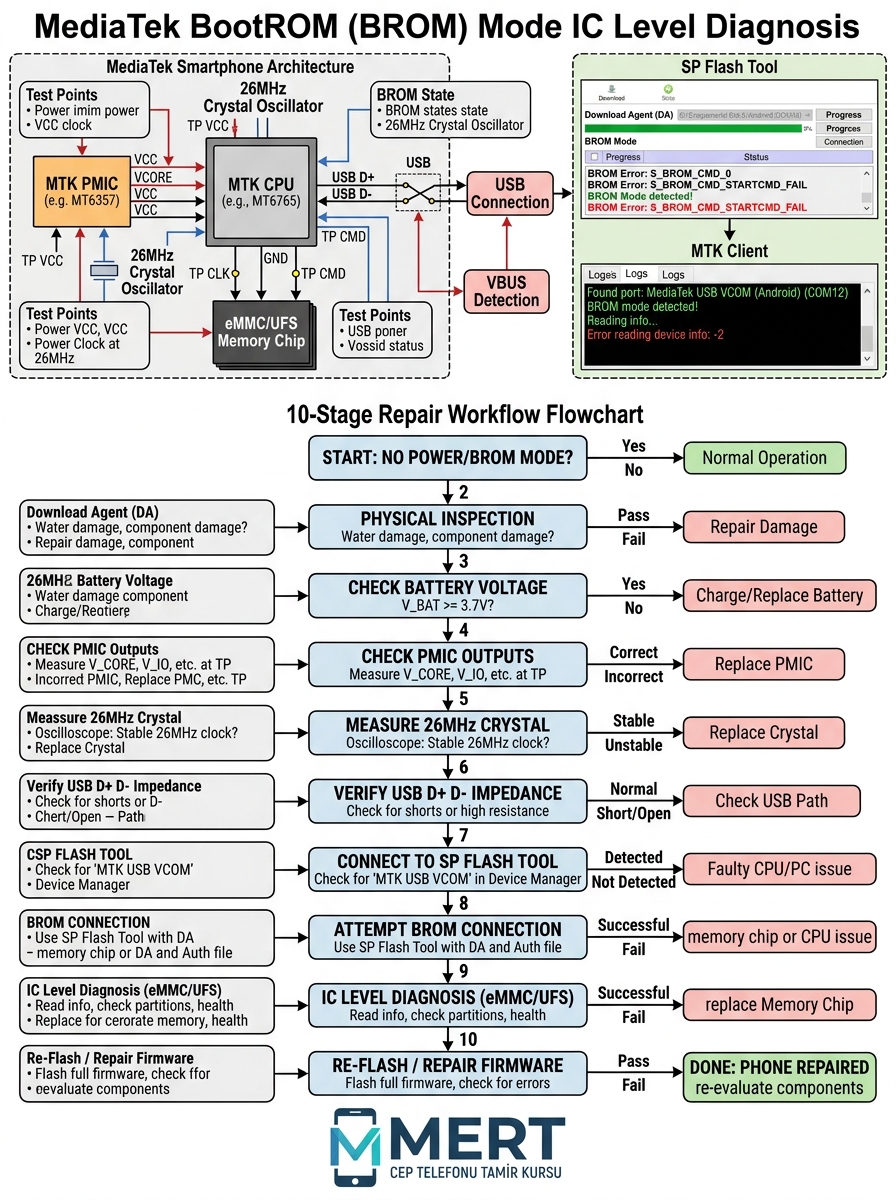

Şekil 1: Mert Cep Telefonu Tamir Kursu laboratuvarlarında hazırlanan MediaTek BootROM Teşhisi şeması, entegre test noktaları ve 10 adımlı arıza arama akış şeması.

1. MediaTek BootROM Teşhisi Nedir? MTK BROM Mode Çalışma Prensibi

MediaTek işlemci mimarisine sahip bir akıllı telefon açılırken işlemci (CPU – Central Processing Unit) içerisinde fabrikasyon aşamasında silisyuma yazılmış, değiştirilemez bir mikrokod çalışır. Bu mikrokoda **BootROM (BROM)** adı verilir. Cihaz tamamen susmuş olsa bile, donanımsal ana bileşenler (İşlemci, Güç Entegresi ve Kristal Osilatör) sağlamsa CPU ilk aşamada BROM moduna geçer.

Doğru bir MediaTek BootROM Teşhisi gerçekleştirmek, cihazın ana kartındaki hangi entegrenin arızalı olduğunu (PMIC, eMMC/UFS veya CPU) mikroskop altında saniyeler içinde tespit etmenizi sağlar. İşlemci BROM modunda bilgisayara bağlandığında Aygıt Yöneticisi üzerinde “MediaTek USB VCOM Port” veya “Preloader USB VCOM Port” olarak görünür.

2. MediaTek BootROM Teşhisi Esnasında Gözlemlenen Arıza Belirtileri

Atölyenizde test tezgahına alınan bir MediaTek cihazda BootROM katmanında bir tıkanıklık varsa şu tipik arıza semptomları gözlemlenir:

  • Dead Phone (Susmuş Cihaz): Power tuşuna basıldığında cihaz hiç akım çekmez veya 50mA – 150mA arasında takılı kalır.
  • No Boot / Logo Takılması: Cihaz logosu ekrana gelir ancak saniyeler içinde kapanır ya da sürekli döngüye (Bootloop) girer.
  • Bilgisayar Tarafından Algılanmama: USB kablosu takıldığında bilgisayardan hiçbir bağlantı sesi gelmez veya sürekli gelip giden bir aygıt sesi duyulur.
  • Yazılım Yükleme Hataları (Flashing Error): SP Flash Tool, MTK Client veya UnlockTool üzerinden yazılım atılırken yetkilendirme (Authentication) veya depolama okuma hatası alınır.

3. BootROM Çalışma Mimarisi: Güç Tuşundan Android Başlatılmasına Adım Adım Akış

İleri düzey bir teknisyen, bir kartın çalışabilmesi için izlediği kronolojik sıralamayı ezbere bilmelidir. MediaTek platformundaki donanımsal ve yazılımsal sıralama şu şekildedir:

  1. Power Key (Güç Tuşu): Kullanıcı güç tuşuna basarak PMIC entegresine sinyal tetiklemesi gönderir.
  2. PMIC (Güç Yönetim Entegresi): Bataryadaki voltajı alarak CPU’ya ihtiyaç duyduğu VCORE, VDD ve VIO voltajlarını dağıtır.
  3. CPU (MediaTek İşlemci): Voltajları alan işlemci, 26MHz kristal osilatörün ürettiği saat frekansı ile uyanır.
  4. BootROM (BROM Katmanı): İşlemcinin içindeki silis koda erişilir. Cihaz bilgisayara bağlıysa veya boot tuşuna basılmışsa BROM modunda bekler.
  5. Preloader (İkinci Önyükleyici): BROM aşaması başarılı ise depolama entegresinden (eMMC veya UFS) Preloader.bin dosyası RAM belleğe yüklenir.
  6. LK (Little Kernel – Çekirdek Öncesi): Ekran sürücülerini ve batarya şarj denetimlerini başlatır.
  7. Android Boot: İşletim sistemi çekirdeği (Kernel) devreye girerek masaüstünü açar.

4. Tablo: MediaTek BootROM Teşhisi ve Sık Karşılaşılan SP Flash Tool Hataları

Aşağıda hazırladığımız profesyonel teknik servis tablosu, SP Flash Tool ve UnlockTool yazılım yüklemelerinde karşılaşılan BROM hata kodlarını ve bu hataların donanımsal/yazılımsal çözümlerini sunmaktadır.

BROM Hata Kodu Muhtemel Arıza Sebebi Teknik Servis Çözüm Protokolü
STATUS_BROM_CMD_STARTCMD_FAIL USB Veri yollarında gürültü, kalitesiz kablo veya yetersiz soket voltajı USB soketini kontrol ediniz, D+ ve D- hatlarının diyot değerlerini ölçünüz, orijinal kablo kullanınız.
STATUS_PRELOADER_INVALID Seçilen Preloader.bin dosyasının cihazın RAM/eMMC yapısıyla uyuşmaması Cihazın tam model koduna ve eMMC CID numarasına uygun orijinal fabrika yazılımını (Factory ROM) seçiniz.
STATUS_DA_HASH_MISMATCH Download Agent (DA) dosyası ile CPU güvenlik doğrulamasının eşleşmemesi Cihazın işlemci mimarisine uygun özel DA (Custom DA) veya Auth dosyasını arayüze tanımlayınız.
STATUS_STORAGE_NOT_MATCH eMMC veya UFS hafıza entegresinin fiziksel hasar görmesi veya lehim kopukluğu eMMC/UFS entegresini söküp BGA kalıplama (Reballing) yapınız. Entegre ömrü bitmişse (Read-only) değiştiriniz.
STATUS_SEC_AUTH_FILE_NEEDED SLA/DAA (Secure Boot) korumasının aktif olması ve yetkilendirme dosyası eksikliği MTK Bypass / Auth Bypass araçları kullanarak BROM korumasını devre dışı bırakıp yazılım yükleyiniz.
STATUS_EXT_RAM_EXCEPTION DDR RAM entegresine (PoP Yapı) giden güç hatlarının (VDD2/VDDQ) çökmesi PMIC çıkışındaki RAM bobinlerini ve kapasitörleri ölçünüz. Gerekirse CPU üzerindeki RAM katmanını söküp kalıplayınız.

5. 10 Adımda İleri Düzey MediaTek BootROM Teşhisi ve Onarım Protokolü

Atölye masasına gelen her susmuş cihazda sistematik olarak uygulamanız gereken 10 adımlı arıza teşhis protokolü aşağıda sıralanmıştır:

  1. 1. Batarya Voltajı Kontrolü (Check Battery Voltage): Multimetre ile batarya kutup başlarında 3.7V ile 4.4V arasında bir gerilim olduğunu doğrulayınız. 3.2V altındaki bataryaları şoklayınız.
  2. 2. USB Bağlantı ve Akım Tespiti (Check USB Connection): USB Ampermetre bağlayarak cihazın çektiği akımı izleyiniz. 0.00A çekiyorsa soket veya PMIC giriş hattı kopuktur.
  3. 3. MTK Port Algılama (Detect MTK Port): Cihazı bilgisayara bağlayıp Aygıt Yöneticisinde MediaTek VCOM portunun görünüp görünmediğini test ediniz.
  4. 4. BootROM Modu Zorlama (Check BootROM Mode): Ses Açma + Ses Kısma tuşlarına basarak veya anakart üzerindeki TP (Test Point) noktasını şaseye (GND) çekerek BROM modunu aktifleştiriniz.
  5. 5. Preloader El Sıkışma Testi (Test Preloader): MTK Client arayüzünden Preloader.bin dosyasının başarıyla tetiklenip tetiklenmediğini doğrulayınız.
  6. 6. Cihaz Kimliği Okuma (Read Device Info): İşlemci ID, eMMC/UFS CID ve Bootloader kilit durumunu yazılımsal araçlarla okuyunuz.
  7. 7. Önyükleme Bölümlerini Okuma (Read Boot Partitions): Boot, System ve NVRAM bölümlerinin yedeğini alınız.
  8. 8. Doğru Yazılımı Yükleme (Flash Correct Firmware): Cihazın fabrika koduna tam uyan yazılımı SP Flash Tool üzerinden “Download Only” modunda yükleyiniz.
  9. 9. Boot Partition Onarımı (Repair Boot Partition): Bozulmuş boot tablosunu ve partition haritasını düzeltiniz.
  10. 10. Son Başlatma Testi (Final Boot Test): Cihazı yeniden başlatarak tam açılış yapıp yapmadığını ve IMEI durumunu denetleyiniz.

6. Donanımsal Ölçüm ve Entegre (IC) Kontrol Noktaları: PMIC, CPU, eMMC/UFS ve Kristal

Bir MediaTek BootROM Teşhisi işlemi yazılımla çözülemiyorsa sorun kesinlikle donanımsaldır. Anakart üzerindeki kritik entegrelerde yapılması gereken ölçümler şunlardır:

A. PMIC (Güç Yönetim Entegresi) Ölçümü

PMIC entegresinin çevresindeki SMPS bobinlerinde şu voltajları osiloskop veya multimetre ile ölçmelisiniz: VCORE (0.8V – 1.1V), VDD_ARM (0.9V), VIO_1.8V ve VMC_3.0V. Bu voltajlardan biri eksikse PMIC arızalıdır veya çıkış hattında kısa devre vardır.

B. CPU (MediaTek İşlemci) Kontrolü

İşlemci bacaklarındaki lehim oksitlenmeleri veya düşmeye bağlı bacak kopmaları BROM iletişimini keser. Sıcak hava istasyonu ile hafifçe esnetilerek reflow yapılmalı, gerekirse Reballing (BGA kalıplama) işlemi uygulanmalıdır.

C. 26MHz ve 32.768kHz Kristal Osilatör Ölçümü

Anakart üzerindeki ana saat kristali (26MHz) frekans üretmiyorsa CPU hiçbir şekilde uyanamaz ve BROM moduna giremez. Osiloskop ile 26MHz sinyalinin genliği kontrol edilmelidir.

7. BROM Mode Test Points (TP Pinout) ve USB Veri Yolları Diyot Ölçümü

Tuş kombinasyonları çalışmayan susmuş cihazlarda BROM modunu zorlamak için anakart üzerindeki Test Point (TP) noktası cımbız yardımıyla şaseye (GND) bağlanır.

🔌 USB DATA HATLARI DİYOT ÖLÇÜM PROTOKOLÜ:

Multimetrenizi Diyot Moduna getiriniz. Kırmızı probu şaseye (GND) değdiriniz. Siyah prob ile USB konnektörünün D+ (Data Plus) ve D- (Data Minus) bacaklarına dokununuz. Sağlam bir MediaTek anakartta D+ ve D- hatlarında 0.350V ile 0.650V (350mV – 650mV) arasında eşit değer okunmalıdır. Hatlardan biri OL (Open Loop – Açık Devre) gösteriyorsa aradaki koruma filtresi veya CPU giren hat kopmuştur.

8. Mert Cep Telefonu Tamir Kursu İpuçları ve Altın Kurallar

Mert Cep Telefonu Tamir Kursu atölye liderlerinin her teknisyenin kulağına küpe etmesini istediği altın kurallar şunlardır:

⚠️ TEKNİK SERVİS USTA TAVSİYELERİ:
  • Her Zaman İlk İşi Yedeğe Alın: İşlem yapmadan önce NVRAM, NVDATA ve Boot bölümlerinin yedeğini almayı alışkanlık haline getiriniz.
  • Doğru Preloader Seçimi Hayat Kurtarır: Yanlış Preloader dosyası yüklemek çalışan cihazı bile BROM modunda kilitler.
  • İşlemciye Havadan Önce Ölçüm Yapın: İşlemciyi (CPU) söküp kalıplamadan önce mutlaka BROM hattı diyot ve voltaj değerlerini denetleyiniz.
  • Orjinal Modeli Eşleştirin: Cihazın kasa arkasındaki kod ile anakart üzerindeki revizyon kodunu birebir eşleştirerek ROM indiriniz.
