Güç elektroniği mühendisliğinin temel taşlarından biri olan tek fazlı AC – DC dönüştürücüler (doğrultucular), alternatif akım şebeke enerjisini doğru akıma çevirerek sanayi sürücülerinden şarj istasyonlarına, kesintisiz güç kaynaklarından (UPS) yenilenebilir enerji sistemlerine kadar geniş bir alanda kritik rol oynar. Bu kapsamlı rehberde; diyotlu ve tristörlü yarım dalga ile tam dalga doğrultucu devrelerini, dirençli (R) ve endüktif (R-L) yük altındaki çalışma modlarını, performans değerlendirme parametrelerini, harmonikleri bastıran filtreleme tekniklerini, yarı (Semi) ve tam (Full) dönüştürücü mimarilerini, sönüm açısı kontrolü ve güç faktörü iyileştirmesini, Darbe Genişlik Modülasyonlu (PWM) doğrultucuları ve şebeke kaynak empedansının komütasyon örtüşme açısı üzerindeki bozucu etkilerini mühendislik bakış açısıyla detaylı olarak inceliyoruz.
1. Tek Fazlı Yarım Dalga Doğrultucu Devreleri (Diyot ve Tristörlü)
Yarım dalga doğrultucu, alternatif akım (AC) giriş sinyalinin yalnızca pozitif yarım periyodunu doğru akıma (DC) dönüştüren en temel güç elektroniği devresidir. Negatif yarım periyotta güç elemanı (diyot veya tristör) ters kutuplanarak kesime gider ve akım akışı durur.

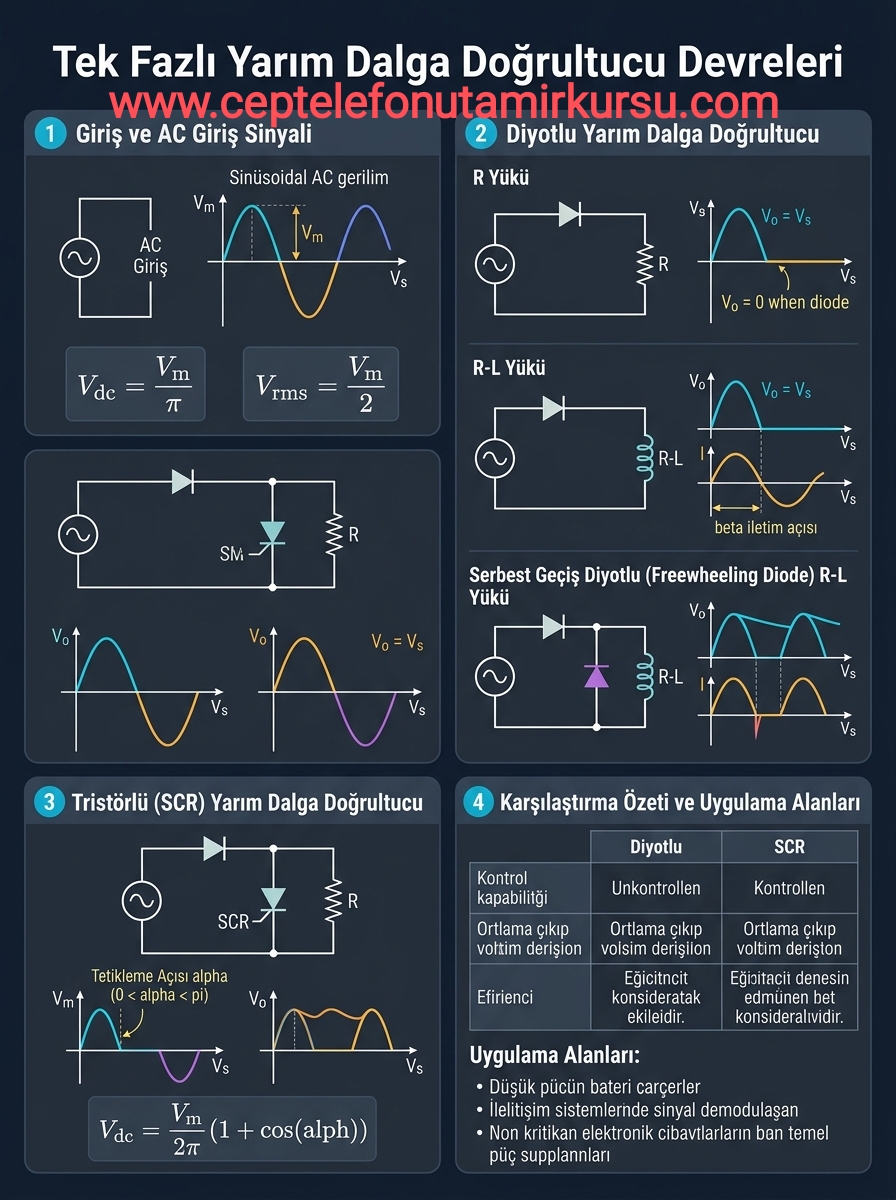

Şekil 1: Diyotlu ve Tristörlü Yarım Dalga Doğrultucu Topolojileri, R/R-L Yük İletim Analizleri
Diyotlu Yarım Dalga Doğrultucu Analizi
Saf dirençli (R) yük altında, pozitif alternansta (0 < wt < pi) diyot doğru kutuplanır ve iletime geçer; çıkış gerilimi giriş gerilimine eşittir (Vo = Vs). Negatif alternansta (pi < wt < 2pi) diyot tıkamaya girer ve çıkış gerilimi sıfır olur (Vo = 0).
Ortalama DC Çıkış Gerilimi: Vdc = Vm / pi ≈ 0.318 * Vm
Etkin (RMS) Çıkış Gerilimi: Vrms = Vm / 2 = 0.5 * Vm
Maksimum Ters Gerilim (PIV): PIV = Vm
R-L Yük ve Serbest Geçiş Diyodu (Freewheeling Diode) Etkisi
Yükte endüktans (L) bulunduğunda, akım aniden sıfırlanamaz. İndüktörde depolanan manyetik enerji nedeniyle akım pi açısını geçtikten sonra da akmaya devam eder ve diyot beta (sönüm açısı) değerine kadar iletimde kalır. Bu durum çıkışta negatif gerilim dilimlerinin oluşmasına ve ortalama DC gerilimin düşmesine yol açar.
Yüke paralel bağlanan bir serbest geçiş diyodu (Df), pi anında ters kutuplanan ana diyot kesime girdiğinde iletime geçerek indüktör akımına bir devirdaim yolu açar. Böylece çıkış geriliminin negatif bölgeye düşmesi engellenir ve akım sürekliliği korunarak diyot üzerindeki voltaj stresi azaltılır.
Tristörlü (SCR) Kontrollü Yarım Dalga Doğrultucu
Diyot yerine Tristör (SCR) kullanıldığında, iletime başlama anı alfa (α) tetikleme açısı ile kontrol edilir. Tristör ancak hem doğru kutuplandığında hem de kapı (Gate) tetikleme sinyali aldığında iletime geçer.
Kontrollü Yarım Dalga Vdc = (Vm / (2*pi)) * (1 + cos(α))
2. Tek Fazlı Tam Dalga Köprü Doğrultucular (Diyot ve Tristörlü)
Tam dalga doğrultucular, AC giriş sinyalinin hem pozitif hem de negatif yarım periyotlarını doğrultarak tek yönlü DC çıkış elde eder. Yarım dalga sistemlere kıyasla daha yüksek ortalama DC gerilim, daha düşük dalgalanma (ripple) ve daha yüksek verim sunarlar.

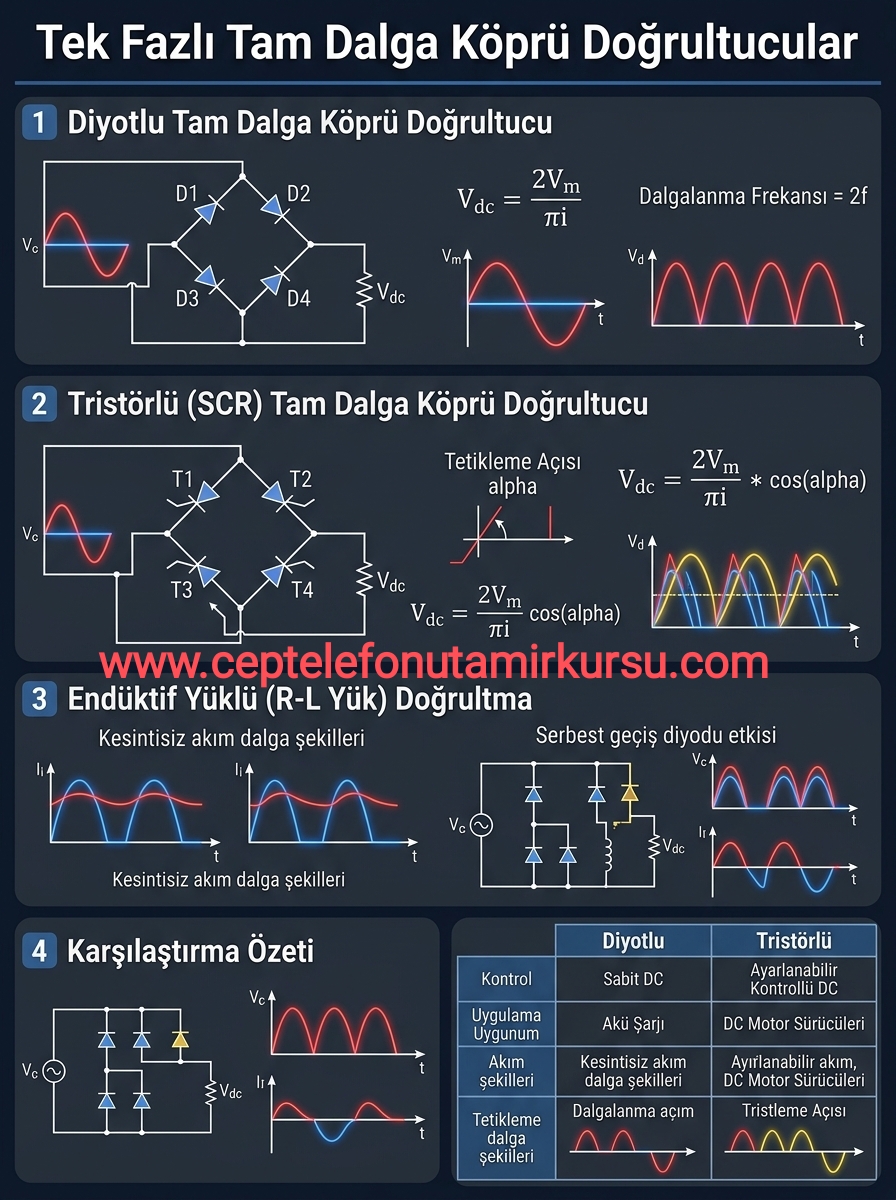

Şekil 2: Diyotlu ve Tristörlü Tam Dalga Köprü Doğrultucu Şemaları, Çıkış Dalga Şekilleri ve Matris İletimleri
Diyotlu Tam Dalga Köprü Doğrultucu
Dört diyottan oluşan köprü mimarisinde, pozitif alternansta D1 ve D3 diyot çifti, negatif alternansta ise D2 ve D4 diyot çifti iletime geçer. Yük üzerinden akan akım her iki alternansta da aynı yönde kalır.
Ortalama DC Çıkış Gerilimi: Vdc = 2 * Vm / pi ≈ 0.636 * Vm
Çıkış Dalgalanma Frekansı (Ripple Frequency): fr = 2 * f (Şebeke frekansının iki katı)
Tristörlü (SCR) Tam Dalga Köprü Dönüştürücü
Diyotlar yerine dört adet tristör (T1, T2, T3, T4) kullanıldığında, alfa (α) tetikleme açısı değiştirilerek ortalama çıkış gerilimi hassas biçimde ayarlanabilir. Pozitif alternansta T1 ve T3, negatif alternansta T2 ve T4 çifti α açısında tetiklenir.
Tristörlü Tam Dalga Vdc = (2 * Vm / pi) * cos(α)
0° ≤ α ≤ 90° için Vdc Pozitiftir (Doğrultucu Modu – Rectifier)
90° < α < 180° için Vdc Negatiftir (Evirici Modu – Inverter)
3. Doğrultucu Performans Parametreleri ve Filtre Devreleri
Bir doğrultucunun tasarım kalitesi ve güç verimliliği belirli matematiksel performans parametreleri ile değerlendirilir. Ham DC çıkışındaki salınımları (ripple) temizlemek için pasif filtreleme düzenekleri kullanılır.

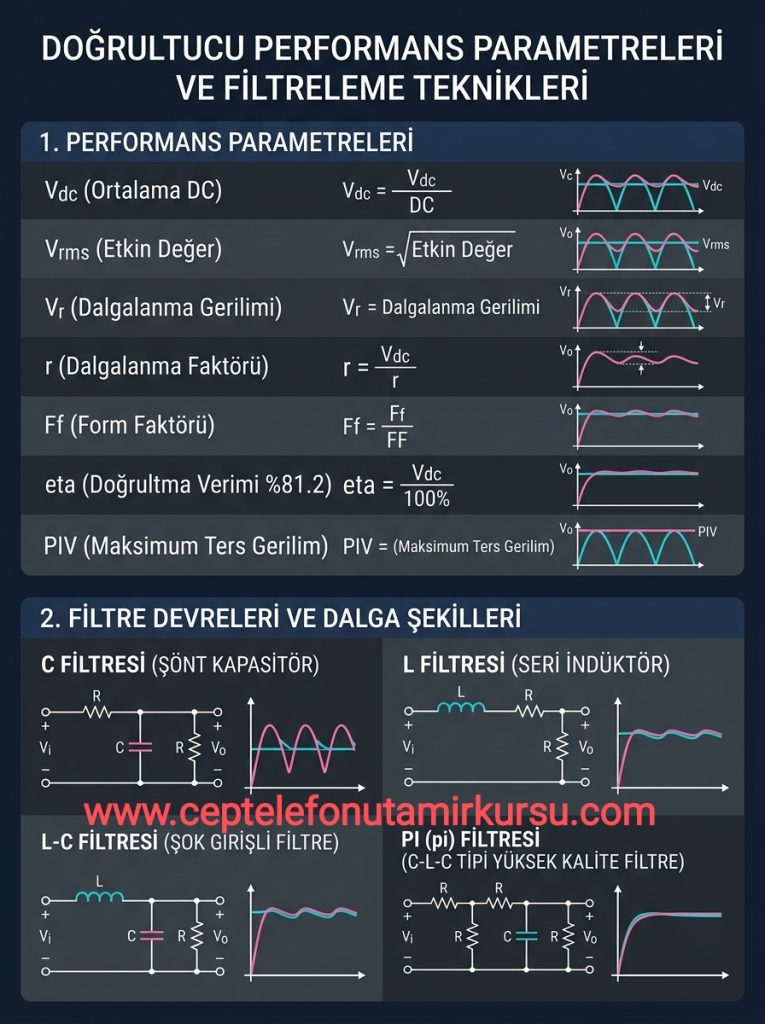

Şekil 3: Performans Formülleri, Kapasitör (C), İndüktör (L), L-C ve Pi Filtre Topolojileri ile Sinyal İyileştirmeleri
Temel Performans Parametreleri
- Ortalama DC Gerilim (Vdc): Çıkış geriliminin zamana bağlı entegral ortalamasıdır.
- Etkin Gerilim (Vrms): Çıkış dalga şeklinin ısısal eşdeğer efektif değeridir.
- Dalgalanma Gerilimi (Vr): Çıkıştaki AC bileşendir; Vr = sqrt(Vrms^2 – Vdc^2) olarak hesaplanır.
- Dalgalanma Faktörü (r – Ripple Factor): AC bileşenin DC bileşene oranıdır (r = Vr / Vdc). Değer ne kadar küçükse DC o kadar düzgündür. Filtresiz yarım dalgada r = 1.21, tam dalgada r = 0.482’dir.
- Form Faktörü (Ff): RMS değerin DC değere oranıdır (Ff = Vrms / Vdc). Tam dalga için Ff = 1.11’dir.
- Doğrultma Verimi (η): Çıkış DC gücünün giriş AC gücüne oranıdır. Yarım dalgada maks %40.6, tam dalgada maks %81.2 verim elde edilir.
Filtreleme Düzenekleri (Filtering Schemes)
1. Kapasitör Filtresi (Shunt Capacitor Filter): Yüke paralel bağlanan yüksek değerli C kapasitörü, tepe noktasında şarj olup vadi noktalarında deşarj olarak voltaj çukurlarını doldurur. Düşük yük akımları için ucuz ve etkilidir.
2. İndüktör Filtresi (Series Inductor Filter): Yüke seri bağlanan L indüktörü, akımdaki ani değişimlere karşı koyarak akım dalgalanmasını yumuşatır. Yüksek yük akımlarında tercih edilir.
3. L-C Şok Girişli Filtre (Choke Input Filter): Seri L ve paralel C elemanlarının birleşimiyle elde edilir. Hem voltaj hem de akım dalgalanmasını büyük oranda bastırarak düşük dalgalanma faktörü sağlar.
4. Pi (π) Filtresi (CLC Filter): Bir adet seri indüktör ve iki adet paralel kapasitörden oluşur. Hassas tıbbi cihazlar ve yüksek kaliteli DC güç kaynakları için en düzgün DC çıkışı üretir.
4. Yarı ve Tam Dönüştürücü (Semi Converter ve Full Converter) Mimarileri
Sanayi uygulamalarında maliyet, kontrol hassasiyeti ve rejeneratif frenleme gereksinimlerine göre iki temel kontrollü köprü yapısı kullanılır: Yarı Dönüştürücü (Semi Converter) ve Tam Dönüştürücü (Full Converter).

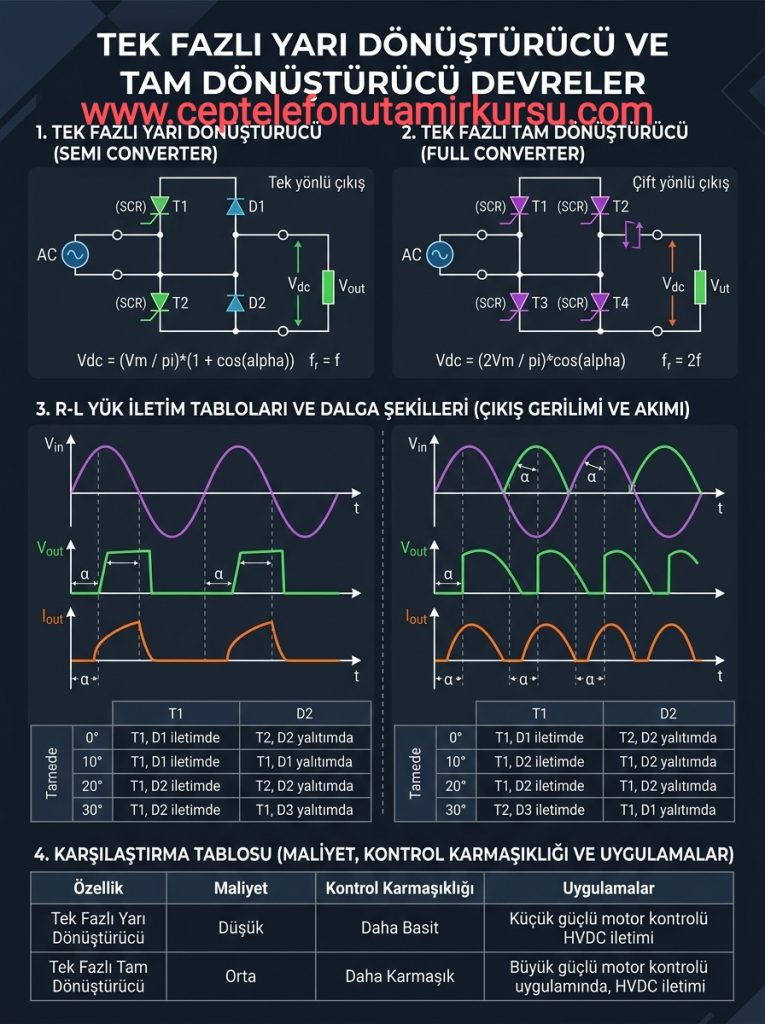

Şekil 4: Semi Converter (2 Tristör + 2 Diyot) ve Full Converter (4 Tristör) Devre Şemaları ve Çalışma Aralıkları
Tek Fazlı Yarı Dönüştürücü (Semi Converter)
İki adet tristör (T1, T2) ve iki adet diyot (D1, D2) içeren köprü yapısıdır. Yarı kontrollü bir mimaridir. Çıkış gerilimi her zaman tek yönlüdür (sadece pozitif DC kutuplama). Doğal bir serbest geçiş yolu sunduğu için ilave serbest geçiş diyoduna ihtiyaç duymaz.
Yarı Dönüştürücü Ortalama Gerilim: Vdc = (Vm / pi) * (1 + cos(α))
Dalgalanma Frekansı: fr = f (Şebeke frekansına eşit)
Tek Fazlı Tam Dönüştürücü (Full Converter)
Dört adet tristörden (T1, T2, T3, T4) oluşur. Tam kontrollü köprü devresidir. Hem pozitif hem de negatif çıkış gerilimi üretebilir (çift yönlü voltaj çalışması). Bu sayede DC motorlarda rejeneratif frenleme (enerjinin şebekeye geri basılması) yapmak mümkündür.
Tam Dönüştürücü Ortalama Gerilim: Vdc = (2 * Vm / pi) * cos(α)
Dalgalanma Frekansı: fr = 2 * f (Şebeke frekansının iki katı)
5. Güç Faktörü İyileştirme ve Sönüm Açısı Kontrolü (Extinction Angle Control)
Doğrultucu devrelerinde şebekeden çekilen akımın faz kayması ve reaktif güç bileşenleri sistemin Güç Faktörünü (Power Factor – PF) düşürür. Güç faktörünü yükseltmek şebeke kayıplarını ve voltaj düşümlerini azaltır.

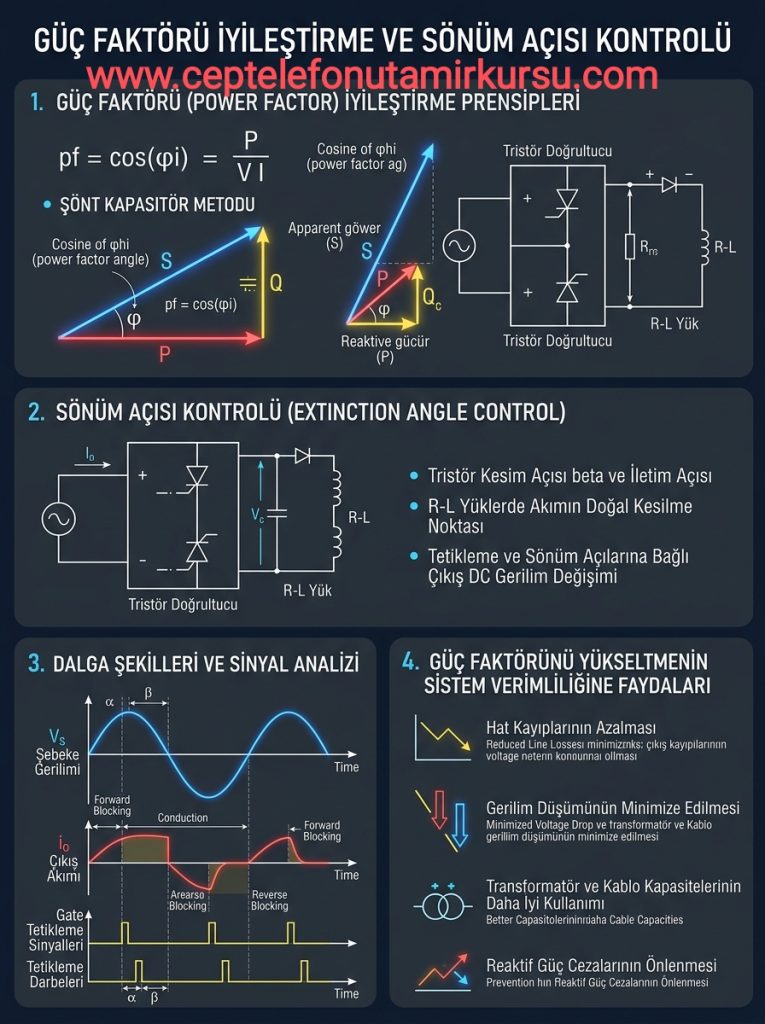

Şekil 5: Güç Faktörü Vektör Analizi, Şönt Kapasitör Düzeltmesi ve Sönüm Açısı (Beta) Dalga Şekilleri
Güç Faktörü Neden İyileştirilmelidir?
Güç faktörü (pf = cos φ = Aktif Güç P / Görünür Güç S), sistem verimliliğinin doğrudan bir göstergesidir. Düşük güç faktörü; kablolarda ve transformatörlerde I^2 * R ısı kayıplarını artırır, hat voltajını düşürür ve generatörlerin kVA kapasitesini boşa harcar.
Giriş tarafına eklenen Şönt Kapasitör (Shunt Capacitor) yöntemi ile şebekeye ileri fazlı reaktif güç (kVAR) verilerek hat akımının genliği azaltılır ve güç faktörü cos φ1 seviyesinden cos φ2 seviyesine yükseltilir.
Sönüm Açısı Kontrolü (Extinction Angle Control)
R-L yüklerde akımın sıfıra düşüp tristörün doğal olarak kesime gittiği açıya Sönüm Açısı (Beta – β) denir. İletim açısı (γ = β – α) olarak tanımlanır. Beta açısı büyüdükçe ortalama çıkış DC gerilimi artar, ancak şebeke akımındaki kayma açısı büyüyebilir. Doğru komütasyon sağlamak için tristör devrelerinde beta açısının kritik sınırların üstünde tutulması şarttır.
6. Darbe Genişlik Modülasyonu (PWM) İle Doğrultucu Kontrolü
Geleneksel faz kontrollü tristörlü doğrultucularda oluşan düşük frekanslı harmonikleri engellemek ve şebeke tarafında yüksek güç faktörü elde etmek için yüksek frekanslı Darbe Genişlik Modülasyonu (PWM) Kontrollü Doğrultucular geliştirilmiştir.
Şekil 6: PWM Doğrultucu Topolojisi, Doluluk Oranı (Duty Ratio m) ve Pulslu Gerilim/Akım Grafikleri
PWM Kontrol Prensipleri
PWM anahtarlamada şebeke periyodu sabit kalırken, güç yarı iletkenlerinin (IGBT veya Tristör) iletim süresi (Ton) değiştirilerek doluluk oranı (Duty Ratio: m = Ton / T) ayarlanır. Şebeke akımı sinüsoidal forma yaklaştırılır ve düşük dereceli harmonikler tamamen ortadan kaldırılır.
R Yükü için PWM Çıkış Gerilimi: Vo(avg) = (2 * Vm / pi) * m
R-L Yükü için PWM Çıkış Gerilimi: Vo(avg) = (2 * Vm / pi) * m * cos φ
Burada m (0 < m < 1) PWM doluluk oranıdır.
Avantajları: Düşük harmonik bozulma (THD), yüksek güç faktörü, mikrokontrolcüler ile son derece kolay dijital kontrol ve sabit anahtarlama frekansı.
7. Kaynak Empedansının (Source Impedance) Komütasyona ve Çıkışa Etkisi
İdeal analizlerde şebeke kaynağının empedansı sıfır kabul edilir. Fakat gerçek uygulamalarda transformatör sargılarından ve iletim hatlarından kaynaklanan kaynak direnci (Rs) ve kaynak endüktansı (Ls) mevcuttur. Kaynak endüktansı akımın aniden yön değiştirmesini engeller.

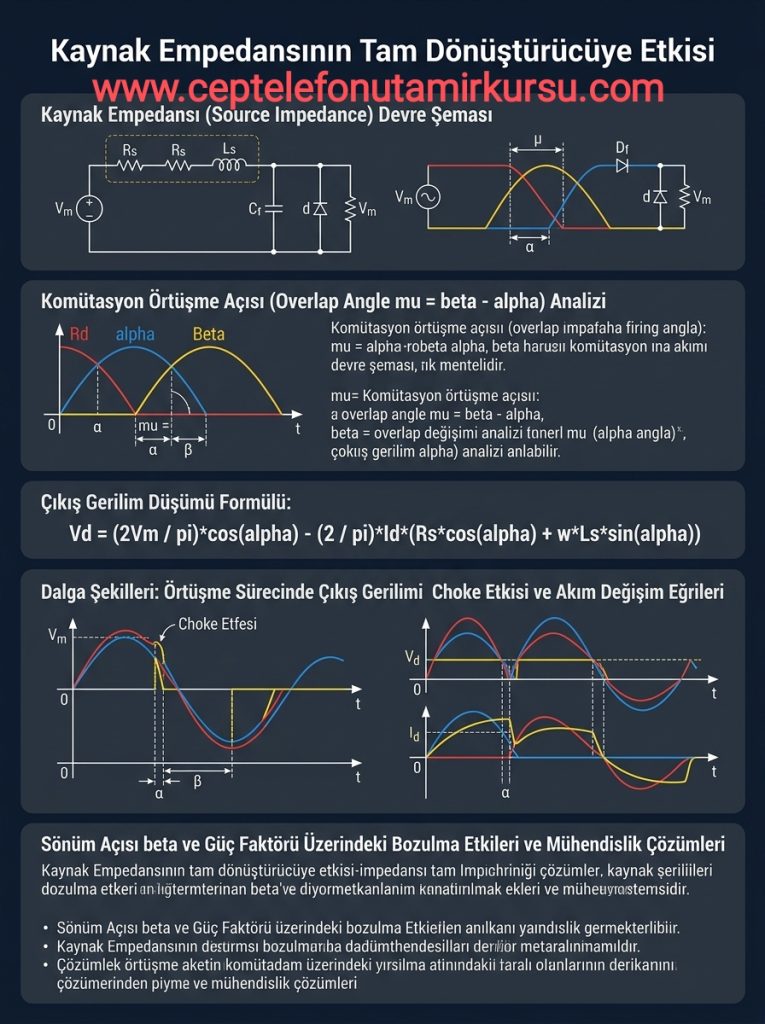

Şekil 7: Kaynak Endüktansı Ls Devre Modeli, Komütasyon Örtüşme Açısı (Mu) ve Voltaj Düşüm Grafiği
Komütasyon Örtüşme Açısı (Overlap Angle – μ)
Bir tristör çifti kesime giderken diğer tristör çifti iletime girdiğinde, kaynak endüktansı Ls nedeniyle eski tristörlerdeki akım anında sıfırlanamaz. Belirli bir μ (mu) örtüşme açısı süresince köprüdeki dört tristör de aynı anda kısa süreli iletimde kalır. Bu süreçte çıkış gerilimi sıfıra çöker.
Gerçek Sönüm Açısı: β_actual = α + μ > β_ideal
Kaynak Empedansı Nedeniyle Ortalama Çıkış Gerilimi:
Vd = (2 * Vm / pi) * cos(α) – (2 / pi) * Id * (Rs * cos(α) + w * Ls * sin(α))
Çekilen yük akımı Id arttıkça gerilim düşümü büyür. Bu durum güç faktörünü bozar ve aşırı Ls durumunda tristörlerde komütasyon başarısızlığına (Commutation Failure) yol açabilir.
8. Tek Fazlı Dönüştürücü Topolojileri Mühendislik Karşılaştırma Tablosu
Aşağıdaki tabloda; tek fazlı doğrultucu topolojilerinin kontrol tipi, ortalama DC gerilim bağıntıları, dalgalanma frekansları ve tipik sanayi uygulama alanları karşılaştırılmıştır:
| Dönüştürücü Tipi | Eleman Bileşimi | Ortalama DC Gerilim (Vdc) | Ripple Frekansı | Çalışma Bölgesi & Uygulama |
|---|---|---|---|---|
| Diyotlu Yarım Dalga | 1 Diyot | Vm / pi (≈ 0.318 Vm) | f | Tek Bölge / Düşük güçlü sinyal devreleri, ucuz adaptörler |
| Diyotlu Tam Dalga Köprü | 4 Diyot | 2 Vm / pi (≈ 0.636 Vm) | 2 f | Tek Bölge / Sabit DC güç kaynakları, akü şarj cihazları |
| Tristörlü Yarı Dönüştürücü (Semi) | 2 Tristör + 2 Diyot | (Vm / pi) * (1 + cos α) | f | Tek Bölge (Pozitif Vo, Io) / DC motor hız kontrolü, ısıtıcılar |
| Tristörlü Tam Dönüştürücü (Full) | 4 Tristör | (2 Vm / pi) * cos α | 2 f | İki Bölge (Pozitif/Negatif Vo) / Rejeneratif DC motor sürücüleri |
| PWM Kontrollü Doğrultucu | 4 Tristör/IGBT (PWM) | (2 Vm / pi) * m | f_sw (Yüksek) | Hassas Gerilim Regülasyonu / Yüksek Güç Faktörlü Active PFC Sürücüler |
❓ Sıkça Sorulan Sorular (SSS)
Soru 1: Serbest geçiş diyodu (Freewheeling Diode) endüktif yüklerde neden hayatidir?
Cevap: Endüktif yüklerde akımın kesilmesi sırasında depolanan manyetik enerji yüksek bir öz-indüksiyon gerilimi üretir. Serbest geçiş diyodu bu enerjiyi yük üzerinde sönümleyerek ana anahtarlama elemanının (diyot veya tristör) yüksek voltaj stresinden bozulmasını engeller ve çıkış geriliminin negatif bölgeye düşmesini önler.
Soru 2: Tam dönüştürücüde (Full Converter) tetikleme açısı α > 90° yapıldığında ne gerçekleşir?
Cevap: Tetikleme açısı α > 90° olduğunda cos α değeri negatifleşir ve ortalama DC gerilim negatif değer alır. Bu durumda devrenin akım yönü değişmediği halde gerilim yönü değiştiği için güç yükten AC şebekeye doğru akar; devre evirici (Inverter) modunda çalışarak rejeneratif frenleme sağlar.
Soru 3: Kaynak endüktansı (Ls) komütasyon örtüşme açısını (μ) nasıl etkiler?
Cevap: Kaynak endüktansı yüksek olduğunda akım değişim hızı (di/dt) sınırlanır. Eski tristör çiftinin kapanıp yeni çiftin açılması anında akım hemen aktarılamaz. Örtüşme süresi (μ açısı) uzar, bu süreçte çıkış gerilimi kısa devre olarak çöker ve ortalama DC çıkış geriliminde düşüş meydana gelir.
