RAM Power Gerilimleri: LPDDR RAM Güç Rayları ve Teknik Servis Ölçüm Rehberi
Bir cep telefonu, tablet veya mobil cihaz anakartında RAM besleme hatları, cihazın açılış ve çalışma sürecinin en kritik bölümlerinden biridir. Özellikle LPDDR RAM kullanılan modern anakartlarda RAM yalnızca tek bir besleme gerilimiyle çalışmaz. VDDQ, VDD2, VDD1, VDDCA, VPP, VREF, VSS ve platforma bağlı diğer güç ve kontrol hatlarının birlikte değerlendirilmesi gerekir.
Bu rehberde RAM power gerilimlerini teknik servis bakış açısıyla ele alacağız. Amaç yalnızca tabloda yazan voltajı ölçmek değil; ölçülen gerilimin hangi devreye ait olduğunu, RAM’in hangi güç durumunda bulunduğunu ve eksik bir RAM beslemesinin arızanın hangi bölümüne işaret edebileceğini anlamaktır.
Önemli: Aşağıdaki gerilimler tipik/referans değerlerdir. Her telefon modelinde aynı değerlerin bulunması beklenmez. RAM nesli, PMIC, SoC, üretici tasarımı ve çalışma modu değerleri değiştirebilir. Gerçek onarım kararında mutlaka cihazın şeması ve ilgili RAM datasheet’i doğrulanmalıdır.
RAM Güç Rayları Nedir?
RAM güç rayları, belleğin çekirdek devresinin, I/O bölümünün, komut/adres bölümünün ve çeşitli referans veya kontrol devrelerinin ihtiyaç duyduğu elektriksel beslemeleri sağlar.
Teknik serviste RAM arızası denildiğinde doğrudan RAM entegresini değiştirmek doğru bir yaklaşım değildir. Önce RAM’e ulaşan beslemelerin, referansların, saat sinyallerinin ve reset durumunun kontrol edilmesi gerekir.
Özellikle anakart üzerinde RAM doğrudan SoC veya işlemci ile haberleşiyorsa, RAM besleme problemi cihazın hiç açılmamasına, açılıp kapanmasına, görüntü vermemesine veya boot sürecinde takılmasına neden olabilir.
Yüklediğiniz teknik eğitim dokümanlarında da RAM tanılamasında VD SPD, VPP, VDD, VTT, V Reference ve DRAM_RESET# gibi hatların birlikte değerlendirilmesi gerektiği belirtilmektedir. :contentReference[oaicite:3]{index=3}

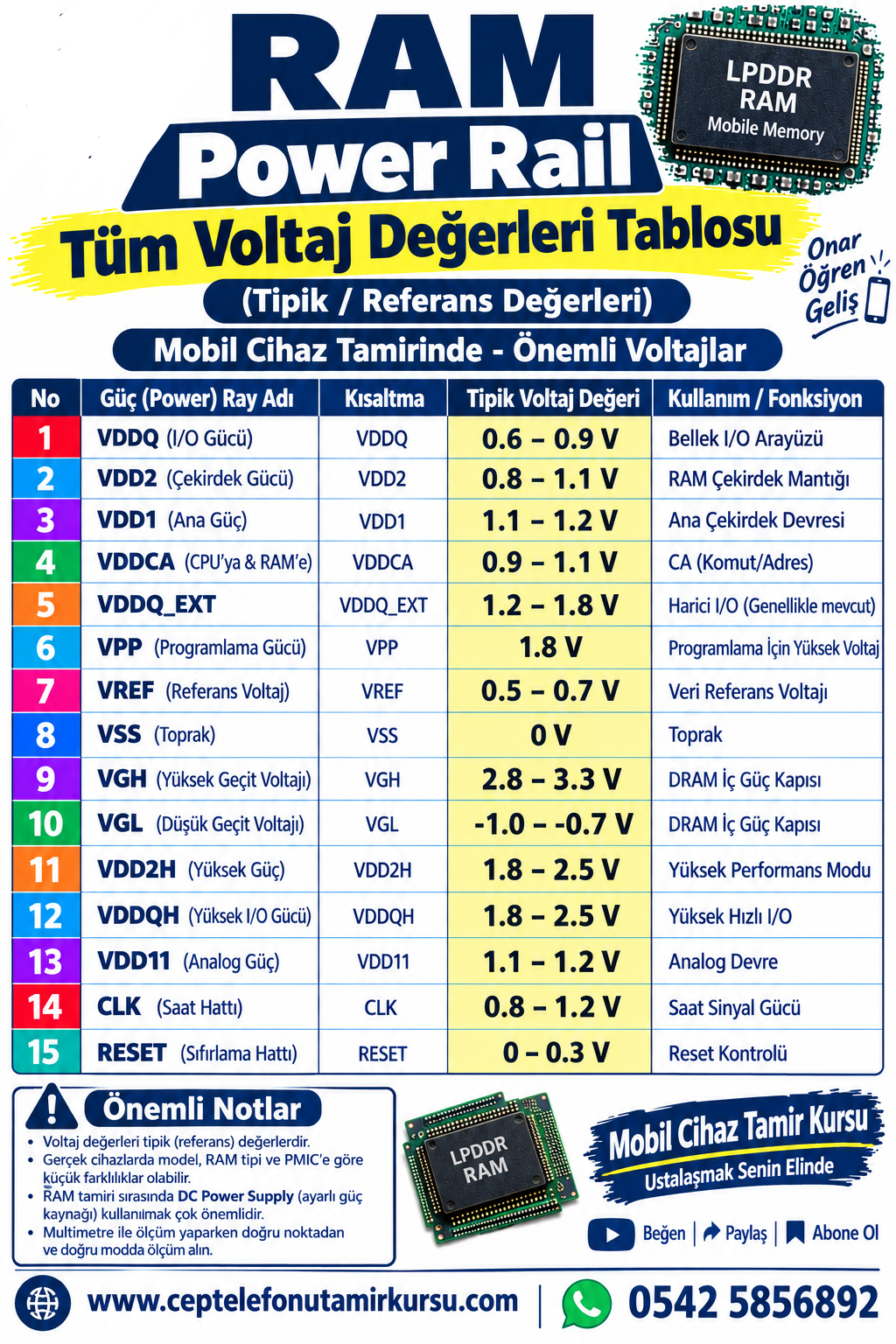

RAM Power Gerilim Tablosu
Aşağıdaki tablo gönderdiğiniz görselde bulunan RAM power değerlerinin teknik servis açısından düzenlenmiş halidir.
| No | Power Yolları | Kısaltma | Görseldeki Tipik Değer | Kullanım / Fonksiyon |
|---|---|---|---|---|
| 1 | VDDQ | VDDQ | 0,6 – 0,9 V | RAM I/O arayüzü |
| 2 | VDD2 | VDD2 | 0,8 – 1,1 V | RAM çekirdek mantığı |
| 3 | VDD1 | VDD1 | 1,1 – 1,2 V | Ana çekirdek devresi |
| 4 | VDDCA | VDDCA | 0,9 – 1,1 V | Komut ve adres bölümü |
| 5 | VDDQ_EXT | VDDQ_EXT | 1,2 – 1,8 V | Harici I/O beslemesi, mevcutsa |
| 6 | VPP | VPP | 1,8 V | Programlama / yardımcı yüksek gerilim hattı |
| 7 | VREF | VREF | 0,5 – 0,7 V | Veri referans gerilimi |
| 8 | VSS | VSS | 0 V | Toprak / GND |
| 9 | VGH | VGH | 2,8 – 3,3 V | Görselde DRAM iç gate hattı olarak belirtilmiştir |
| 10 | VGL | VGL | -1,0 – -0,7 V | Görselde DRAM iç gate hattı olarak belirtilmiştir |
| 11 | VDD2H | VDD2H | 1,8 – 2,5 V | Yüksek performans modu, görseldeki referans |
| 12 | VDDQH | VDDQH | 1,8 – 2,5 V | Yüksek hızlı I/O |
| 13 | VDD11 | VDD11 | 1,1 – 1,2 V | Analog devre |
| 14 | CLK | CLK | 0,8 – 1,2 V | Saat sinyali güç seviyesi |
| 15 | RESET | RESET | 0 – 0,3 V | Reset kontrolü |
Teknik not: Bu tablo bir servis referansı olarak kullanılmalıdır. Örneğin DDR4 tarafında VDD/VDDQ için 1,2 V ve VPP için 2,5 V seviyesi kullanılabilirken LPDDR ailesindeki güç mimarisi farklı olabilir. Micron’un LPDDR3 dokümantasyonunda VDD1’in 1,8 V, VDD2/VDDCA/VDDQ’nun ise 1,2 V olarak tanımlandığı örnekler bulunmaktadır. :contentReference[oaicite:4]{index=4}
VDDQ Nedir?
VDDQ, RAM’in I/O yani giriş/çıkış tarafıyla ilişkili besleme hattıdır. Bellek ile işlemci veya SoC arasındaki veri alışverişinde sinyal seviyelerinin oluşmasına yardımcı olur.
Teknik serviste VDDQ eksik olduğunda RAM’in tamamen çalışmaması veya işlemci ile RAM arasındaki haberleşmenin gerçekleşmemesi mümkün olabilir. Ancak yalnızca VDDQ ölçümüne bakarak RAM entegresinin arızalı olduğu söylenmemelidir.
Öncelikle VDDQ hattının kaynağı, PMIC çıkışı, bobin, filtre elemanları ve hatta bağlı kondansatörler kontrol edilmelidir.
VDD2 Nedir?
VDD2, görselde RAM çekirdek mantığıyla ilişkilendirilen besleme hattıdır. RAM’in iç dijital çalışma bölümlerinin ihtiyaç duyduğu besleme mimarisinin bir parçasıdır.
VDD2 tamamen yoksa veya belirgin şekilde düşükse teknisyen önce kısa devre kontrolü yapmalı, ardından bu hattı oluşturan PMIC çıkışını ve güç bobinini incelemelidir.
VDD1 Nedir?
VDD1, RAM güç mimarisindeki ana besleme hatlarından biridir. Görselde 1,1 – 1,2 V aralığında verilmiştir.
Bu seviyedeki bir hattın eksik olması durumunda doğrudan RAM değişimine gitmek yerine güç kaynağına doğru geriye doğru iz sürmek gerekir. PMIC çıkışı, bobin, seri elemanlar, kondansatörler ve RAM tarafındaki yük birlikte değerlendirilmelidir.
VDDCA Nedir?
VDDCA, RAM’in Command/Address yani komut ve adres tarafıyla ilişkili besleme hattıdır.
Bu hat özellikle bellek haberleşmesinin yalnızca veri hatlarından ibaret olmadığını anlamak açısından önemlidir. RAM ile işlemci arasındaki iletişimde veri, adres, komut, saat ve kontrol sinyallerinin birlikte çalışması gerekir.
VDDCA mevcut değilse teknisyen RAM’in besleme ağacını ve bu hattı üreten regülatör bölümünü incelemelidir.
VPP Nedir?
VPP, bellek mimarisine bağlı özel bir besleme hattıdır. Ancak burada önemli bir ayrım vardır: VPP değeri RAM nesline göre değişebilir.
Gönderdiğiniz görselde VPP için 1,8 V referansı verilmiştir. Buna karşılık DDR4 belleklerde VPP değeri 2,5 V civarındadır. Micron, DDR4 VPP’nin harici olarak sağlandığını ve 2,5 V seviyesinde olduğunu belirtmektedir. :contentReference[oaicite:5]{index=5}
Bu nedenle teknik serviste “VPP her zaman 1,8 V olmalıdır” veya “VPP her zaman 2,5 V olmalıdır” şeklinde genel bir kural kullanılmamalıdır. Önce RAM türü belirlenmelidir.
VREF Nedir?
VREF, RAM veri girişlerinin doğru mantık seviyelerini değerlendirebilmesi için kullanılan referans gerilimidir.
Görselde VREF için 0,5 – 0,7 V aralığı verilmiştir. Ancak referans gerilimi kullanılan RAM mimarisine göre değerlendirilmelidir.
DDR4 tarafında Micron, VREFCA’nın VDD’nin yarısında tutulduğunu belirtmektedir. Bu nedenle VREF ölçümünde yalnızca “voltaj var mı?” sorusu değil, “besleme gerilimine göre doğru referans seviyesinde mi?” sorusu da önemlidir. :contentReference[oaicite:6]{index=6}
Yüklediğiniz teknik eğitim materyalinde de V Reference değerinin VDD’nin yaklaşık yarısı olacak şekilde oluşturulduğu ve direnç bölücü devresinin kontrol edilmesi gerektiği belirtilmektedir. :contentReference[oaicite:7]{index=7}
VSS Nedir?
VSS, RAM’in toprak bağlantısıdır ve pratik olarak GND referansını oluşturur.
Bir RAM hattını ölçerken multimetrenin siyah probunun doğru ve sağlam bir GND noktasına bağlanması gerekir. Yanlış GND referansı, teknisyeni yanlış voltaj değerlerine götürebilir.
Özellikle çok katmanlı telefon anakartlarında sağlam bir GND noktası seçmek ölçüm güvenilirliği açısından önemlidir.
VGH ve VGL Hatları
Gönderdiğiniz RAM görselinde VGH ve VGL, DRAM iç gate hatları olarak listelenmiştir. Görselde VGH için 2,8 – 3,3 V, VGL için ise -1,0 – -0,7 V aralığı verilmiştir.
Burada özellikle dikkat edilmesi gereken konu, negatif VGL ölçümüdür. Multimetrede siyah prob GND’de ve kırmızı prob VGL hattında iken negatif değer görülmesi mümkündür.
Fakat bu değerleri her RAM veya her platform için evrensel değer kabul etmek doğru değildir. VGH ve VGL isimlendirmeleri farklı devrelerde farklı fonksiyonlar için kullanılabildiğinden, kesin teşhis için anakart şeması kontrol edilmelidir.
CLK ve RESET Hatları
CLK
CLK yani saat sinyali, RAM ile işlemci arasındaki veri alışverişinin zamanlamasını belirleyen kritik sinyallerden biridir.
Yüksek hızlı RAM haberleşmesinde yalnızca multimetre ile “voltaj var” demek yeterli olmayabilir. Saat sinyalinin gerçekten çalışıp çalışmadığı gerektiğinde osiloskop ile kontrol edilmelidir.
Yüklediğiniz masaüstü eğitim materyalinde de saat sinyalinin veri oluşumu için temel olduğu ve kristal/clock devrelerinin sistemin zamanlama altyapısını oluşturduğu açıklanmaktadır. :contentReference[oaicite:8]{index=8}
RESET
RESET hattı RAM’in çalışma durumunu kontrol eden önemli sinyallerden biridir.
Görselde RESET için 0 – 0,3 V referansı verilmiştir. Ancak reset sinyalinin aktif veya pasif seviyesi platform mimarisine göre değişebilir. Bu nedenle tek başına 0 V görülmesi “RAM arızalı” anlamına gelmez.
Yüklediğiniz ENIT eğitim dokümanında da AMD ve Intel platformlarında RAM reset davranışının farklı olabileceği ve reset hattının platforma göre yorumlanması gerektiği özellikle belirtilmektedir. :contentReference[oaicite:9]{index=9}
RAM Voltajı Nasıl Ölçülür?
RAM güç raylarını ölçerken profesyonel yaklaşım, bütün gerilimleri rastgele ölçmek yerine güç sırasını takip etmektir.
Multimetreyi DC Voltaj moduna alın.
Siyah probu sağlam bir GND noktasına bağlayın.
Kırmızı probu ölçülecek RAM power üzerine bağlayın.
Cihazın ilgili güç durumunda olduğundan emin olun.
Ölçülen değeri şema veya datasheet’teki beklenen değerle karşılaştırın.
Örneğin VDDQ eksikse doğrudan RAM’i değiştirmek yerine şu sırayla ilerlemek daha sağlıklıdır:
- VDDQ hattında kısa devre var mı?
- VDDQ’yu oluşturan PMIC çıkışı mevcut mu?
- Bobinin girişinde gerilim var mı?
- Bobinin çıkışında gerilim var mı?
- Enable sinyali mevcut mu?
- Power Good veya ilgili kontrol sinyali doğru durumda mı?
- RAM tarafında aşırı yük veya kaçak var mı?
Bu yaklaşım “önce ölç, sonra parça değiştir” prensibine dayanır.
RAM Besleme Arızası Nasıl Teşhis Edilir?
Bir cihazda RAM kaynaklı olduğu düşünülen arızada ilk yapılması gereken RAM entegresini değiştirmek değildir. Arızanın güç kaynağından mı, RAM’den mi, SoC’den mi veya sinyal hattından mı kaynaklandığı ayrıştırılmalıdır.
| Belirti | İlk Kontrol | İkinci Kontrol | Teknik Yorum |
|---|---|---|---|
| Cihaz hiç açılmıyor | Ana güç ve standby rayları | RAM beslemeleri ve SoC güç sırası | RAM hattına gelmeden önceki güç aşamalarını doğrulayın. |
| Cihaz açılıyor fakat görüntü yok | VDDQ / VDD / VREF | CLK ve RESET | RAM haberleşmesi veya başlangıç sekansı kontrol edilmelidir. |
| Açılıp kapanma | RAM besleme stabilitesi | Power Good ve reset durumu | Güç sırasının bir aşamasında başarısızlık olabilir. |
| RAM yolları üzerinde çok düşük direnç | Kısa devre kontrolü | Kondansatörler ve RAM besleme hattı | Doğrudan RAM arızası kabul edilmemelidir. |
| Beslemeler mevcut, POST yok | CLK | RESET ve veri haberleşmesi | Güç varlığı tek başına RAM’in haberleştiğini göstermez. |
Teknisyenlerin RAM Ölçümünde Sık Yaptığı Hatalar
1. Her RAM için aynı voltajı beklemek
LPDDR, DDR3, DDR4 ve DDR5 ailesinin güç mimarileri aynı değildir. Aynı isimli bir yolu farklı bellek nesillerinde farklı değerlerde bulunabilir.
2. Görseldeki referans değeri kesin servis değeri kabul etmek
Bir voltaj tablosu hızlı teşhis için çok faydalıdır ancak üretici datasheet’inin yerine geçmez. Görseldeki değerler tipik/referans değerlerdir.
3. RAM’de voltaj yoksa hemen RAM değiştirmek
RAM beslemesinin oluşmamasına PMIC, bobin, MOSFET, enable sinyali, kısa devre, power-good zinciri veya kontrol mantığı neden olabilir.
4. VREF’i yalnızca var/yok şeklinde değerlendirmek
VREF bir referans seviyesidir. Besleme ile ilişkisi ve platformun tasarımı dikkate alınmalıdır.
5. CLK ve RESET’i göz ardı etmek
RAM beslemelerinin mevcut olması, RAM haberleşmesinin çalıştığını garanti etmez. Saat ve reset sinyalleri de güç sırasının önemli parçalarıdır.
6. Ölçüm sırasında yanlış GND kullanmak
Özellikle küçük mobil anakartlarda güvenilir bir GND noktası seçmek gerekir. Yanlış referansla yapılan ölçüm yanlış teşhise neden olabilir.
Teknik Servis Uzmanı İçin Pratik Yaklaşım
Profesyonel bir RAM arızası analizinde aşağıdaki mantık izlenebilir:
Belirti
↓
Güç durumu
↓
RAM kısa devre kontrolü
↓
RAM power yol ölçümü
↓
Enable / Power Good kontrolü
↓
CLK kontrolü
↓
RESET kontrolü
↓
RAM – SoC haberleşme analizi
↓
Kök neden
↓
Onarım ve tekrar test
Bu yaklaşım, rastgele entegre değişimi yerine ölçüme dayalı arıza tespitini sağlar. Anakart tamirinde temel prensip “VERIFY FIRST, REPLACE LATER” olmalıdır.
LPDDR ile DDR Gerilimlerini Karıştırmayın
Teknik servislerde sık karşılaşılan sorunlardan biri, farklı RAM teknolojilerinin voltaj değerlerinin birbirine karıştırılmasıdır.
Örneğin Micron’un DDR4 açıklamasında VDD ve VDDQ için 1,2 V, VREFCA için VDD’nin yarısı ve VPP için 2,5 V belirtilmektedir. :contentReference[oaicite:10]{index=10}
Öte yandan Micron’un LPDDR3 parça kodu dokümantasyonunda VDD1 = 1,8 V ve VDD2/VDDCA/VDDQ = 1,2 V şeklinde bir güç mimarisi örneği görülmektedir. :contentReference[oaicite:11]{index=11}
Dolayısıyla bir teknisyen ölçüm yaparken önce “Bu anakartta hangi RAM teknolojisi kullanılıyor?” sorusunu cevaplamalıdır.
Sonuç
RAM power yolu ölçümü, cep telefonu ve mobil anakart tamirinde yalnızca birkaç voltajı kontrol etmekten ibaret değildir. VDDQ, VDD2, VDD1, VDDCA, VPP, VREF, VSS, CLK ve RESET gibi hatların birbirleriyle olan ilişkisi değerlendirilmelidir.
Gönderdiğiniz RAM gerilim tablosu, teknik servis için hızlı bir başlangıç referansı olarak kullanılabilir. Ancak gerçek bir arızada tablo tek başına yeterli değildir. RAM teknolojisi, PMIC mimarisi, SoC, güç sırası, şema ve üretici datasheet’i birlikte değerlendirilmelidir.
Özellikle RAM beslemesi eksik olduğunda doğrudan RAM değişimine gitmek yerine önce kısa devre, güç kaynağı, bobin, PMIC, enable, Power Good ve ilgili kontrol sinyalleri doğrulanmalıdır.
Teknik servis özeti: Eksik RAM voltajını bulmak önemli bir adımdır; fakat asıl teşhis, o voltajın neden oluşmadığını bulduğunuz zaman başlar.
Teknik kaynak ve servis notu: Bu içerik, gönderilen RAM Power Rail görseli ve yüklenen teknik eğitim materyalleri temel alınarak hazırlanmıştır. Referans değerler cihazdan cihaza değişebileceği için gerçek onarım işleminde cihaz şeması ve ilgili RAM üreticisinin teknik dokümanı esas alınmalıdır.
